LEVELONE SFP4210 - Émetteur-récepteur optique

SFP4210 - Émetteur-récepteur optique LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil SFP4210 LEVELONE au format PDF.

📄 2 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs

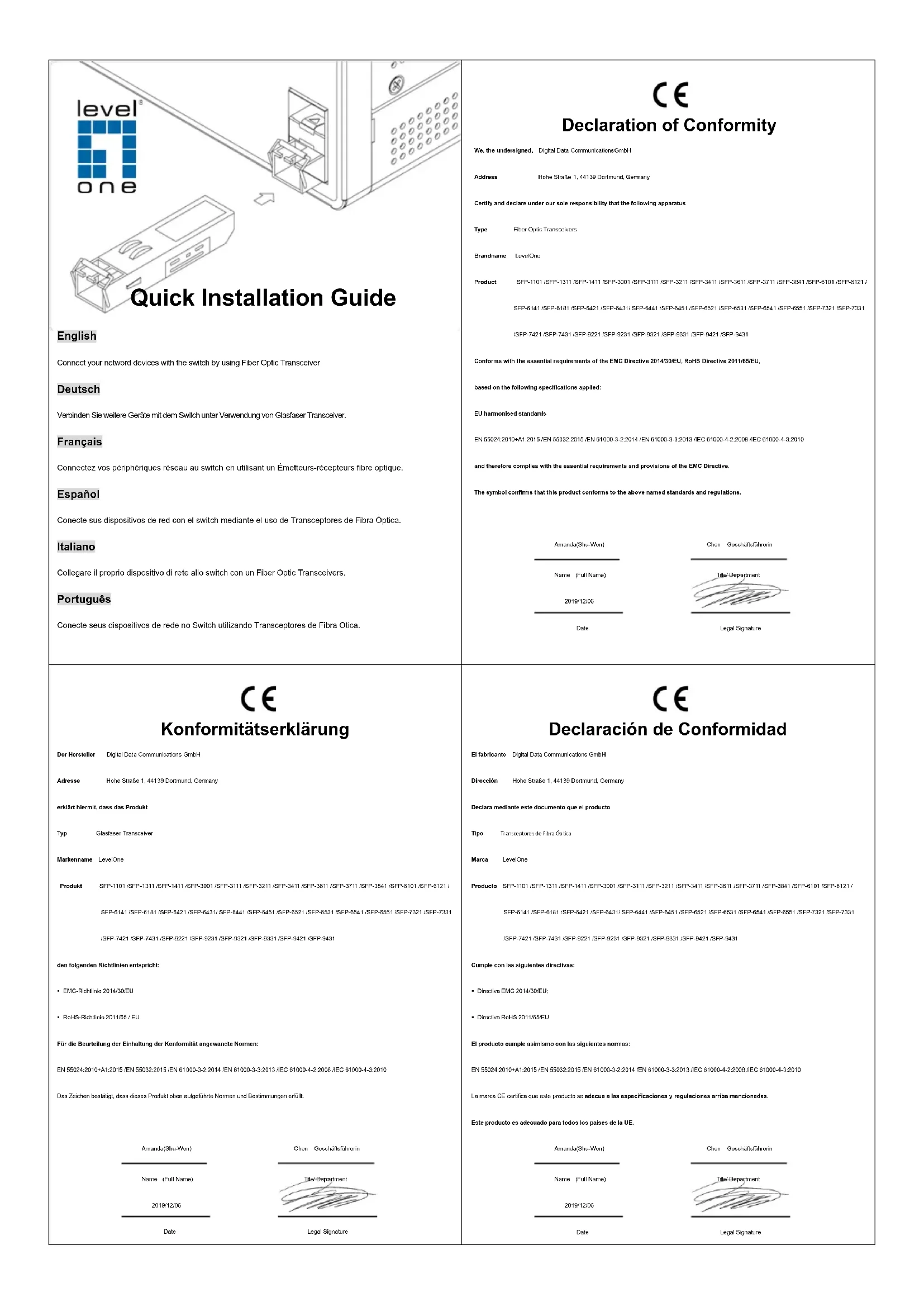

Notice LEVELONE SFP4210 - page 1
1 / 2
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Émetteur-récepteur optique SFP
Marque LevelOne
Modèle SFP4210
Type de connecteur LC duplex
Type de fibre Monomode (SM)
Distance maximale 10 km
Débit de données 1.25 Gbps (Gigabit Ethernet)
Longueur d'onde 1310 nm
Alimentation 3,3 V CC
Consommation électrique < 1 W
Température de fonctionnement 0 °C à 70 °C
Humidité de fonctionnement 5 % à 90 % (sans condensation)
Form factor Compact, enfichable à chaud (hot-pluggable)
Normes IEEE 802.3z 1000BASE-LX, SFF-8472
Compatibilité Switches LevelOne avec port SFP
Certifications CE, FCC, RoHS
Entretien et nettoyage Nettoyage des connecteurs optiques avec kit de nettoyage adapté ; ne pas toucher les surfaces optiques
Sécurité Respecter les normes de sécurité laser (classe 1) ; ne pas regarder directement le faisceau
Pièces détachées et réparabilité Produit non réparable ; remplacer l'ensemble en cas de panne
Informations générales Garantie 2 ans ; livré avec un capuchon de protection

FOIRE AUX QUESTIONS - SFP4210 LEVELONE

Comment installer le module SFP4210 ?
Insérez le module dans le port SFP du switch jusqu'au déclic. Veillez à respecter le sens d'insertion. Utilisez un câble fibre optique LC duplex adapté.
Le module SFP4210 est-il compatible avec n'importe quel switch ?
Il est principalement compatible avec les switches LevelOne disposant d'un port SFP, mais peut fonctionner avec d'autres marques respectant la norme IEEE 802.3z. Vérifiez la compatibilité auprès du fabricant.
Quelle est la distance maximale de transmission ?
La distance maximale est de 10 km en fibre monomode 9/125 µm avec un budget optique adapté.
Comment nettoyer les connecteurs optiques ?
Utilisez un kit de nettoyage spécial fibre optique : tampon sans peluche et solution isopropanolique. Ne touchez jamais les embouts avec les doigts et remettez le capuchon de protection lorsque le module n'est pas utilisé.
Le module SFP4210 supporte-t-il le hot-plug ?
Oui, le module est hot-pluggable : vous pouvez l'insérer ou le retirer sans éteindre le switch. Assurez-vous que le port n'est pas actif lors du retrait.
Quelle est la longueur d'onde utilisée ?
Le module utilise une longueur d'onde de 1310 nm, typique pour les liaisons Gigabit Ethernet monomode.
Puis-je utiliser ce module en multimode ?
Non, le SFP4210 est conçu pour la fibre monomode. Pour la multimode, choisissez un modèle approprié (ex. SFP-1111).
Que faire si le lien optique ne s'établit pas ?
Vérifiez le câblage fibre, la propreté des connecteurs, et que le switch configure le port en mode 1000BASE-LX. Testez avec un autre module ou cable si nécessaire.
Quelle est la consommation électrique du module ?
La consommation est inférieure à 1 W sous 3,3 V.
Le module SFP4210 est-il livré avec des accessoires ?
Oui, il est livré avec un capuchon de protection pour le connecteur et parfois un emballage antistatique. Aucun câble fibre n'est fourni.

Questions des utilisateurs sur SFP4210 LEVELONE

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Émetteur-récepteur optique au format PDF gratuitement ! Retrouvez votre notice SFP4210 - LEVELONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SFP4210 de la marque LEVELONE.

MODE D'EMPLOI SFP4210 LEVELONE

Connectez vos périphériques réseau au switch en utilisant un Émetteurs-récepteurs fibre optique.

Español

Déclaration de Conformité

Nous, les soussignés Digital Data Communications GmbH

Adresse Hohe Straße 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Émetteurs-récepteurs fibre optique

Enseigne LevelOne

Produit SFP-1101/SFP-1311/SFP-1411/SFP-3001/SFP-3111/SFP-3211/SFP-3411/SFP-3611/SFP-3711/SFP-3841/SFP-6101/SFP-6121/

SFP-6141 /SFP-6181 /SFP-6421 /SFP-6431/ SFP-6441 /SFP-6451 /SFP-6521 /SFP-6531 /SFP-6541 /SFP-6551 /SFP-7321 /SFP-7331

/SFP-7421 /SFP-7431 /SFP-9221 /SFP-9231 /SFP-9321 /SFP-9331 /SFP-9421 /SFP-9431

En conformité avec les exigences essentielles de la directive EMC 2014/30/EU, RoHS 2011/65/EU, sur la base des normes suivantes:

Les normes harmonisées d' EU

EN 55024:2010+A1:2015 /EN 55032:2015 /EN 61000-3-2:2014 /EN 61000-3-3:2013 /IEC 61000-4-2:2008 /IEC 61000-4-3:2010

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus..

Amanda(Shu-Wen)

Name (Full Name)

2019/12/06

Date
