Type de produit	Émetteur-récepteur optique SFP
Marque	LevelOne
Modèle	SFP1101
Format	Small Form-factor Pluggable (SFP)
Connecteur	LC duplex
Débit de données	1,25 Gbps (Gigabit Ethernet)
Distance de transmission	Jusqu'à 550 m (multimode) / jusqu'à 10 km (monomode)
Longueur d'onde	850 nm (multimode) / 1310 nm (monomode)
Alimentation	3,3 V via connecteur SFP
Consommation électrique	Moins de 1 W
Température de fonctionnement	0°C à 70°C
Dimensions (L x P x H)	Environ 13,5 x 57 x 8,5 mm
Poids	Environ 35 g
Compatibilité	Standard MSA (Multi-Source Agreement)
Émetteur	VCSEL (multimode) ou FP laser (monomode)
Récepteur	PIN photodiode
Fibre supportée	50/125 µm ou 62,5/125 µm multimode ; 9/125 µm monomode
Indicateurs LED	Link/Activity (sur le commutateur)
Certifications	CE, RoHS
Entretien et nettoyage	Nettoyer les connecteurs optiques avec un kit approprié sans solvant
Sécurité	Produit laser de classe 1 – ne pas regarder directement le faisceau
Informations générales	Conforme à la directive EMC 2014/30/UE et RoHS 2011/65/UE

FOIRE AUX QUESTIONS - SFP1101 LEVELONE

Comment installer le transceiver SFP1101 ?

Insérez délicatement le module SFP dans le port SFP de votre commutateur ou équipement réseau jusqu'à ce qu'il s'enclenche. Assurez-vous que le loquet est bien en place. Branchez ensuite le câble fibre optique sur le connecteur LC duplex. Pour retirer, abaissez le loquet et tirez doucement.

Le SFP1101 est-il compatible avec tous les commutateurs ?

Le SFP1101 respecte le standard MSA, ce qui garantit une compatibilité avec la plupart des équipements réseau Gigabit Ethernet. Cependant, certains commutateurs peuvent nécessiter des modules spécifiques ; vérifiez la liste de compatibilité LevelOne.

Quelle distance de transmission puis-je attendre avec ce module ?

Avec une fibre multimode (50/125 µm), la distance maximale est d'environ 550 mètres. Avec une fibre monomode (9/125 µm), elle peut atteindre jusqu'à 10 kilomètres. La distance exacte dépend de la qualité de la fibre et des pertes optiques.

Comment nettoyer les connecteurs optiques du SFP1101 ?

Utilisez un kit de nettoyage pour fibre optique, comprenant des bâtonnets sans charpie et de l'alcool isopropylique (ou un nettoyant sec). Frottez délicatement l'extrémité du connecteur LC. Évitez tout contact avec les doigts et ne jamais utiliser de solvants agressifs.

Quels câbles fibre utiliser avec le SFP1101 ?

Pour la multimode, utilisez un câble fibre optique duplex LC de type 50/125 µm ou 62,5/125 µm. Pour la monomode, utilisez un câble 9/125 µm. Assurez-vous que les connecteurs sont propres et que la longueur ne dépasse pas la distance maximale spécifiée.

Quelle est la différence entre multimode et monomode pour ce module ?

Le SFP1101 peut fonctionner en multimode (850 nm) pour des distances courtes (jusqu'à 550 m) ou en monomode (1310 nm) pour des distances plus longues (jusqu'à 10 km). Le type dépend de la fibre utilisée et du laser intégré. Vérifiez la version de votre module si elle est spécifique.

Le SFP1101 supporte-t-il le hot-plug (insertion à chaud) ?

Oui, le module SFP1101 est conçu pour être inséré ou retiré sans couper l'alimentation du commutateur, sous réserve que l'équipement supporte le hot-plug. Il est recommandé de suivre les procédures du fabricant pour éviter tout dommage.

Comment vérifier si le SFP1101 fonctionne correctement ?

Après installation, vérifiez que le voyant Link/Activity sur le commutateur est allumé ou clignotant. Vous pouvez également utiliser des commandes de diagnostic (comme 'show interface' sur un switch géré) pour vérifier l'état de la liaison et le niveau de signal optique.

Que faire si la liaison ne s'établit pas avec le SFP1101 ?

Vérifiez d'abord que le module est correctement inséré et que le loquet est fermé. Nettoyez les connecteurs fibre. Assurez-vous que le câble fibre est en bon état et que les extrémités sont propres. Testez avec un autre port ou un autre module pour isoler le problème.

Ce module SFP1101 est-il garanti ?

LevelOne offre une garantie standard sur ses modules SFP. Consultez la déclaration de conformité ou le site web LevelOne pour les détails de la garantie. En général, la période de garantie est de 2 à 5 ans selon le revendeur.

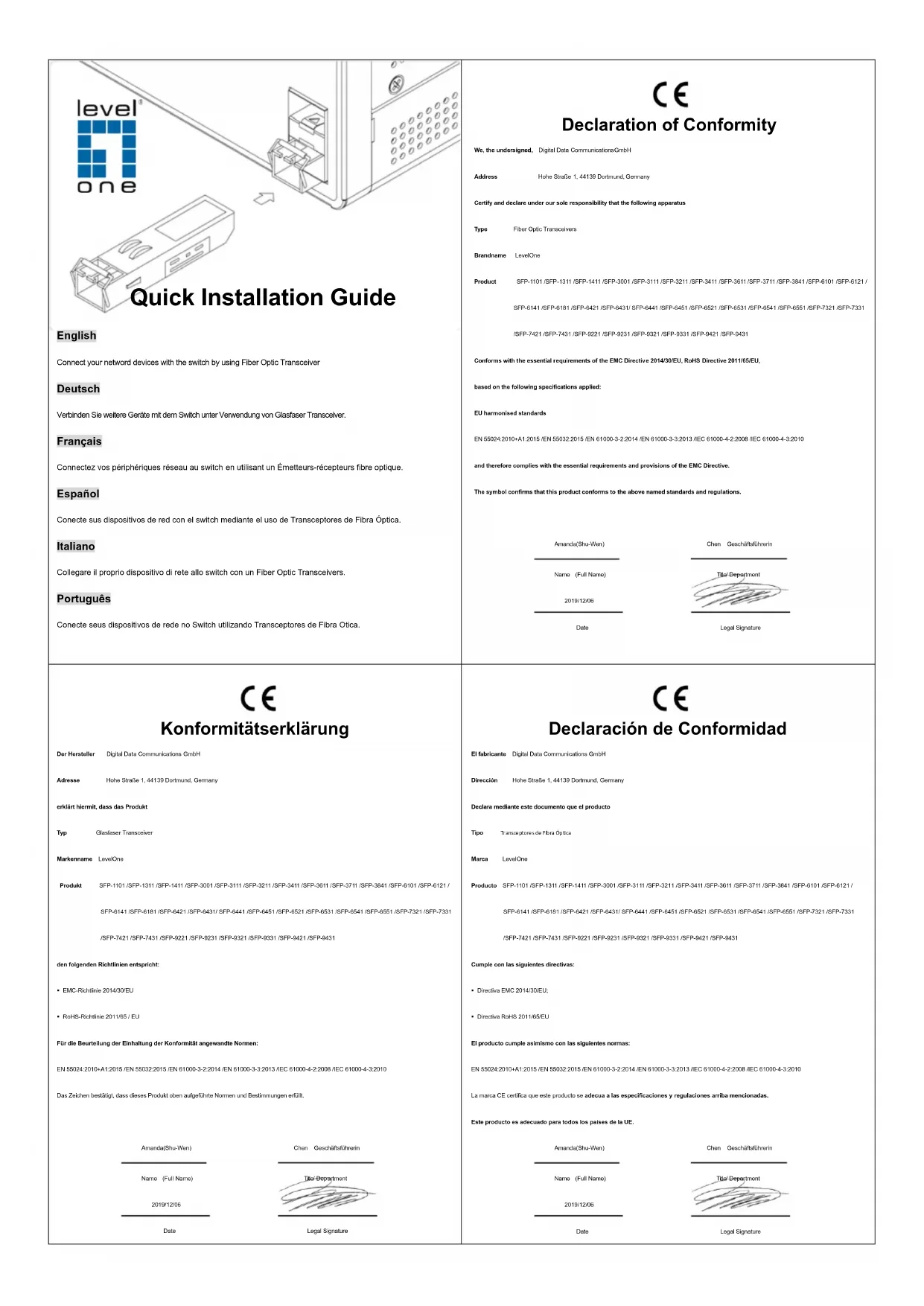

MODE D'EMPLOI SFP1101 LEVELONE

Connectez vos périphériques réseau au switch en utilisant un Émetteurs-récepteurs fibre optique.

Español

Déclaration de Conformité

Nous, les soussignés Digital Data Communications GmbH

Adresse Hohe Straße 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Émetteurs-récepteurs fibre optique

Enseigne LevelOne

Produit SFP-1101/SFP-1311/SFP-1411/SFP-3001/SFP-3111/SFP-3211/SFP-3411/SFP-3611/SFP-3711/SFP-3841/SFP-6101/SFP-6121/

SFP-6141 /SFP-6181 /SFP-6421 /SFP-6431/ SFP-6441 /SFP-6451 /SFP-6521 /SFP-6531 /SFP-6541 /SFP-6551 /SFP-7321 /SFP-7331

/SFP-7421 /SFP-7431 /SFP-9221 /SFP-9231 /SFP-9321 /SFP-9331 /SFP-9421 /SFP-9431

En conformité avec les exigences essentielles de la directive EMC 2014/30/EU, RoHS 2011/65/EU, sur la base des normes suivantes:

Les normes harmonisées d' EU

EN 55024:2010+A1:2015 /EN 55032:2015 /EN 61000-3-2:2014 /EN 61000-3-3:2013 /IEC 61000-4-2:2008 /IEC 61000-4-3:2010

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus..

Amanda(Shu-Wen)

Name (Full Name)

2019/12/06

Date
