Type de produit	Adaptateur Power over Ethernet (PoE) simple port
Marque	EnGenius
Modèle	EPA5006HAT
Normes PoE supportées	IEEE 802.3af / 802.3at
Puissance de sortie maximale	30 W
Tension d'entrée	100-240 V AC, 50/60 Hz
Courant d'entrée	0,8 A (120 V) / 0,4 A (240 V)
Ports Ethernet	1 entrée 10/100/1000/2500 Mbps ; 1 sortie données + alimentation 10/100/1000/2500 Mbps
Connecteur secteur	IEC 320 C6 (varie selon la région)
Indicateur LED	Alimentation : vert
Protections intégrées	Surprotection contre les surtensions, surintensités et courts-circuits ; protection ESD (contact 4 kV, air 8 kV)
Dimensions (L × P × H)	100 × 58,4 × 33,4 mm
Poids	154 g (5,44 oz)
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Température de stockage	-20 à 70 °C (-4 à 158 °F)
Certifications	CB, UL 60950-1, FCC Part 15 B, CE (EN 55032/55024), RCM
Garantie	1 an (matériel)
Contenu de l'emballage	Adaptateur PoE, câble d'alimentation secteur, guide d'installation rapide
Utilisation typique	Alimentation de points d'accès Wi-Fi, caméras IP, terminaux réseau compatibles PoE
Distance maximale de câble	100 m (328 pi) avec câble CAT5/CAT5e
Compatibilité avec les normes	Mode A (end-span) et Mode B (mid-span)

FOIRE AUX QUESTIONS - EPA5006HAT ENGENIUS

Quels appareils puis-je alimenter avec l'EPA5006HAT ?

L'EPA5006HAT est conçu pour alimenter des appareils compatibles PoE 802.3af/at tels que les points d'accès Wi-Fi EnGenius, les caméras IP, les terminaux réseau et autres équipements nécessitant jusqu'à 30 W de puissance.

L'EPA5006HAT est-il compatible avec les câbles CAT6 ou CAT7 ?

Oui, il fonctionne avec des câbles CAT5, CAT5e, CAT6 et CAT7, mais la distance maximale recommandée est de 100 mètres. Pour des débits de 2,5 Gb/s, privilégiez un câble de catégorie supérieure.

Comment installer l'adaptateur EPA5006HAT ?

Branchez le câble Ethernet provenant du réseau sur le port LAN (Data Input) et l'appareil PoE sur le port PoE (Data & Power Output). Connectez le câble d'alimentation secteur à l'adaptateur. Le voyant vert s'allume si l'alimentation est correcte.

Quelle est la différence entre l'EPA5006HAT et l'EPA5006GAT ?

Les deux modèles offrent des spécifications similaires (30 W, 2.5 GbE). La différence peut résider dans les certifications ou les connecteurs régionaux. Vérifiez la fiche technique pour les détails exacts.

L'adaptateur peut-il être utilisé en extérieur ?

Non, l'EPA5006HAT est prévu pour une utilisation en intérieur uniquement (température de fonctionnement 0-40 °C). Pour un usage extérieur, placez-le dans un boîtier étanche adapté.

Que faire si le voyant LED ne s'allume pas ?

Vérifiez la prise secteur et le câble d'alimentation. Assurez-vous que l'appareil connecté au port PoE ne consomme pas plus de 30 W. Si le problème persiste, testez avec un autre câble Ethernet.

L'EPA5006HAT supporte-t-il le standard 802.3bt (PoE++) ?

Non, il supporte uniquement 802.3af (PoE) et 802.3at (PoE+) jusqu'à 30 W. Les appareils nécessitant plus de puissance (60 W ou 90 W) nécessitent un adaptateur de la série EPA50xxBT.

Puis-je utiliser l'adaptateur avec un switch non PoE ?

Oui, l'EPA5006HAT se place entre le switch non PoE (sur le port LAN) et l'appareil PoE (sur le port PoE). Il injecte l'alimentation sur le câble Ethernet sans nécessiter de switch PoE.

Quelle est la durée de vie de l'adaptateur ?

La durée de vie dépend des conditions d'utilisation et de l'environnement. En usage normal, il peut fonctionner plusieurs années. La garantie constructeur est de 1 an.

L'adaptateur est-il compatible avec les bornes EnGenius listées dans la notice ?

Oui, il est compatible avec la plupart des points d'accès EnGenius, comme les séries EAP, ECW, ENS, ENH, EnStation et autres mod listés dans la notice. Consultez la liste de compatibilité pour vérifier votre modèle.

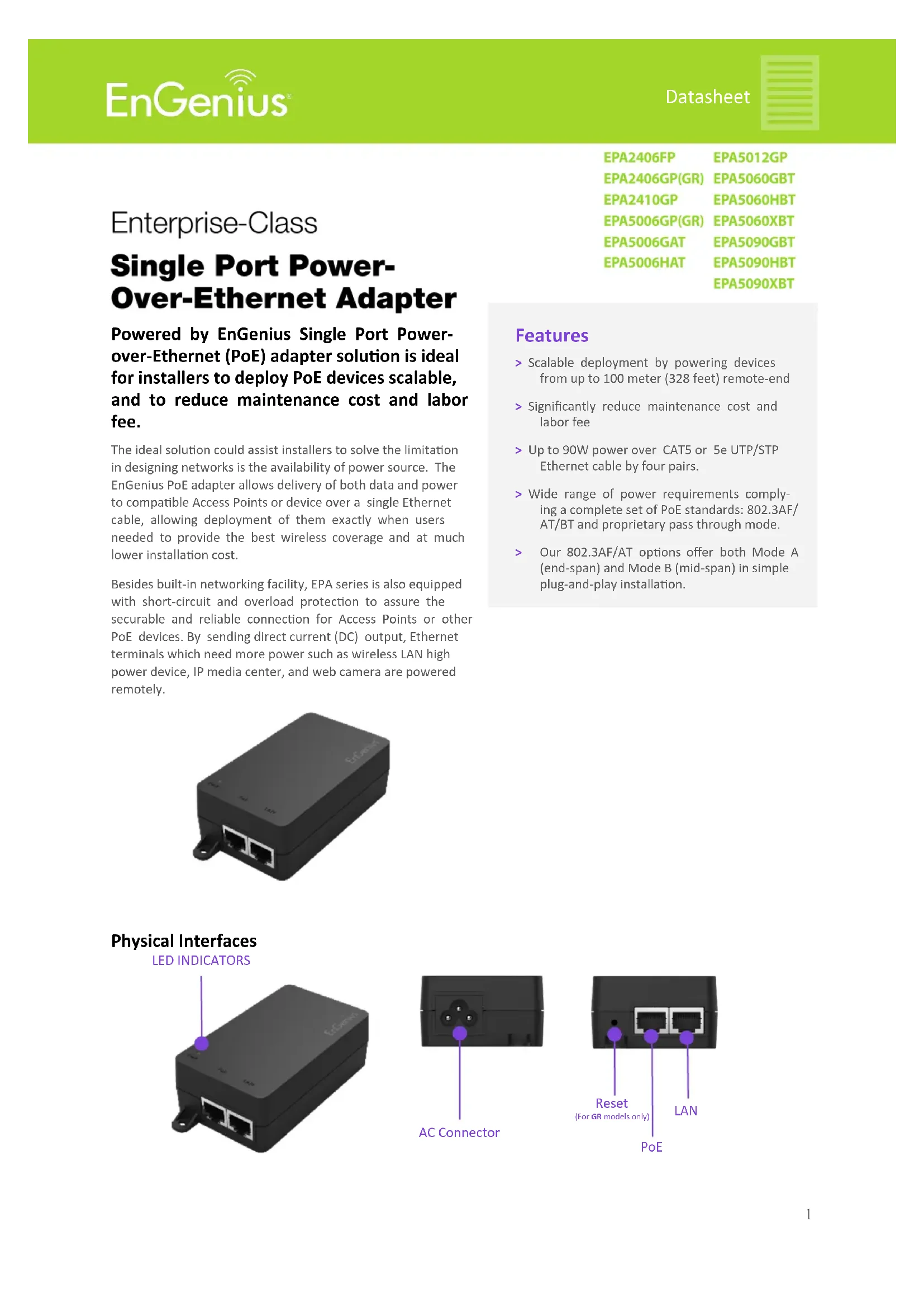

MODE D'EMPLOI EPA5006HAT ENGENIUS

Enterprise-Class

Single Port Power-Over-Ethernet Adapter

Powered by EnGenius Single Port Power-over-Ethernet (PoE) adapter solution is ideal for installers to deploy PoE devices scalable, and to reduce maintenance cost and labor fee.

The ideal solution could assist installers to solve the limitation in designing networks is the availability of power source. The EnGenius PoE adapter allows delivery of both data and power to compatible Access Points or device over a single Ethernet cable, allowing deployment of them exactly when users needed to provide the best wireless coverage and at much lower installation cost.

Besides built-in networking facility, EPA series is also equipped with short-circuit and overload protection to assure the securable and reliable connection for Access Points or other PoE devices. By sending direct current (DC) output, Ethernet terminals which need more power such as wireless LAN high power device, IP media center, and web camera are powered remotely.

EPA2406FP	EPA5012GP
EPA2406GP(GR)	EPA5060GBT
EPA2410GP	EPA5060HBT
EPA5006GP(GR)	EPA5060XBT
EPA5006GAT	EPA5090GBT
EPA5006HAT	EPA5090HBT
	EPA5090XBT

Features

Scalable deployment by powering devices from up to 100 meter (328 feet) remote-end
Significantly reduce maintenance cost and labor fee
Up to 90W power over CAT5 or 5e UTP/STP Ethernet cable by four pairs.
Wide range of power requirements complying a complete set of PoE standards: 802.3AF/AT/BT and proprietary pass through mode.
Our 802.3AF/AT options offer both Mode A (end-span) and Mode B (mid-span) in simple plug-and-play installation.

Black rectangular electronic device with two Ethernet ports and a small terminal bracket (no visible text or symbols)

Physical Interfaces
LED INDICATORS

Black rectangular electronic device with two Ethernet ports and a purple antenna (no visible text or symbols)

Pure electrical connector pinout diagram without any text or symbols

AC Connector

Reset (For GR models only) LAN

PoE

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA2406FP	EPA2406GP	EPA2406GR	EPA2410GP
Power Specification
Input Voltage 100V~240V AC
Input Current	0.4A @ 120V AC0.24A @ 240V AC	0.4A @ 120V AC0.24A @ 240V AC	0.4A @ 120V AC0.24A @ 240V AC	0.7A @ 120V AC0.35A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power	14.4W	14.4W	14.4W	24W
Power Line	Pin4(Vdc+)&Pin5(Vdc+); Pin7(Vdc-)&Pin8(Vdc-)
Data Specifications
Ethernet Ports Std.	10/100 Mbit/s	10/100/1000 Mbit/s
Data Lines	Pin1(Rx+)&Pin2(Rx-); Pin3(Tx+)&Pin6(Tx-)
Protection Level
Surge Protection	L-L: 1KV; L-G: 2KV			L-L: 2KV; L-G: 4KV
ESD	Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	10/100 Mbit/s	1 x 10/100/1000 Data input;1 x 10/100/1000 Data & power output
AC Connector	1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator	Power on : Green
Mechanical & Environment
Dimension	100mm x 58.4 mm x 33.4 mm (3.9" x 2.27" x 1.3")
Weight (Adapter Only)	112g (3.95oz)	112g (3.95oz)	112g (3.95oz)	144g (5.08 oz)
Temperatures	Storage: -20 ~ 70°C (-4 ~ 158 °F), Operation: 0 ~ 40°C (32 ~ 104 °F)
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 60950-1 2"
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
RCM	AS/NZS60950.1: 2011/Amdt 1: 2012
Warranty
1 year hardware warranty

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA5006GP	EPA5006GR	EPA5006GAT	EPA5006HAT
Power Specification
Input Voltage 100V~240V AC
Input Current	0.8A @ 120V AC	0.8A @ 120V AC	0.8A @ 120V AC	0.8A @ 120V AC
	0.4A @ 240V AC	0.4A @ 240V AC	0.4A @ 240V AC	0.4A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power 32.8W 30W
Power Line	Pin4(Vdc+)&Pin5(Vdc+); Pin7(Vdc-)&Pin8(Vdc-)
Data Specifications
Ethernet Ports Std.	Proprietary		IEEE 802.3 AF/AT
Data Lines	Pin1(Rx+)&Pin2(Rx-); Pin3(Tx+)&Pin6(Tx-)
Protection Level
Surge Protection	L-L: 2KV; L-G: 4KV
ESD Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	1 x 10/100/1G Data input;1 x 10/100/1G Data & power output		1 x 10/100/1G Data input;1 x 10/100/1G Data & power output	1 x 10/100/1G/2.5G Data input;1 x 10/100/1G/2.5G Data & power output
AC Connector	1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator	Power on : Green
Mechanical & Environment
Dimension	100mm x 58.4 mm x 33.4 mm (3.9" x 2.27" x 1.3")
Weight (Adapter Only)	144g (5.08 oz)	144g (5.08 oz)	154g (5.44 oz)	154g (5.44 oz)
Temperatures	Storage: -20 ~ 70°C (-4 ~ 158 °F ), Operation: 0 ~ 40°C (32 ~ 104 °F )
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 60950-1 2"
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
RCM	AS/NZS60950.1: 2011/Amdt 1: 2012
Warranty
1 year hardware warranty

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA5012GP	EPA5060GBT	EPA5060HBT	EPA5060XBT
Power Specification
Input Voltage 100V~240V AC
Input Current	1.12A @ 120V AC	1.12A @ 120V AC
	0.75A @ 240V AC	0.75A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power 60W	60W
Power Line	Pin4(Vdc+)&Pin5(Vdc+); Pin7(Vdc-)&Pin8(Vdc-)
Data Specifications
Ethernet Ports Std.	Proprietary	IEEE 802.3 AF/AT/BT
Data Lines	Pin1(Rx+)&Pin2(Rx-); Pin3(Tx+)&Pin6(Tx-)
Protection Level
Surge Protection	L-L: 2KV; L-G: 4KV
ESD Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	1 x 10/100/1G Data input;1 x 10/100/1G Data & power output	1 x 10/100/1G Data input;1 x 10/100/1G Data & power output	1 x 10/100/1G/2.5G Data input;1 x 10/100/1G/2.5G Data & power output	1 x 10/100/1G/2.5G/10G Data input;1 x 10/100/1G/2.5G/10G Data & power output
AC Connector 1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator	Power on : Green
Mechanical & Environment
Dimension	100mm x 58.4 mm x 33.4 mm (3.9" x 2.27" x 1.3")
Weight (Adapter Only)	186g(6.56oz)	198g(6.98oz)
Temperatures	Storage: -20 ~ 70°C (-4 ~ 158 °F ), Operation: 0 ~ 40°C (32 ~ 104 °F )
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 62328-1
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
Warranty
1 year hardware warranty

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA5090GBT	EPA5090HBT	EPA5090XBT
Power Specification
Input Voltage 100V~240V AC
Input Current	0.95A @ 120V AC0.5A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power 90W
Power Line	Pin4(Vdc+)&Pin5(Vdc+); Pin7(Vdc-&Pin8(Vdc-)
Data Specifications
Ethernet Ports Std. IEEE	802.3 AF/AT/BT
Data Lines	Pin1(Rx)+&Pin2(Rx-); Pin3(Tx+)&Pin6(Tx-)
Protection Level
Surge Protection	L-L: 2KV; L-G: 4KV
ESD Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	1 x 10/100/1G Data input;1 x 10/100/1G Data & power output	1 x 10/100/1G/2.5G Data input;1 x 10/100/1G/2.5G Data & power output	1 x 10/100/1G/2.5G/10G Data input;1 x 10/100/1G/2.5G/10G Data & power output
AC Connector 1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator Power on : Green
Mechanical & Environment
Dimension 150mm x 65 mm x 34 mm (5.9" x 2.56" x 1.34")
Weight (Adapter Only) 354g(12.48oz)
Temperatures	Storage: -20 ~ 70°C (-4 ~ 158 °F ), Operation: 0 ~ 40°C (32 ~ 104 °F )
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 62328-1
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
Warranty
1 year hardware warranty

Compliant Models

Model	EPA2406FP	EPA2406GP	EPA2406GR	EPA2410GP
Compliant AP List	ENS202(EXT)(v2)ENS202(EXT)ENS500(EXT)ENH200(EXT)ENH202(v2)ENH500(v2)EnStation5	ENS500-ACENS500EXT-ACEnStation5-ACENS610EXTENS202(EXT)ENS500(EXT)ENH200(EXT)ENH202(v2)ENH500(v2)EnStation5	ENS500-AC(EXT)(v2)EnStation5-AC(v2)ENH500(v3)	ENS620EXT

Model	EPA5006GP	EPA5006GR	EPA5006GAT	EPA5012GP	EPA5060HBT
Compliant AP List	EAP1250		EAP1250		ECW270
	EAP1300		EAP1300
	EAP1300(EXT)		EAP1300(EXT)
	EAP1750H		EAP1750H
	EAP2200		EAP2200
	ECB1750		ECB1750
	ENS1750		ENS1750
	EnStationAC		EnStationAC
	EWS330AP		EWS330AP
	EWS355AP	ENH1350EXT	EWS355AP
	EWS357AP	ENStationAC(v2)	EWS357AP
	EWS360AP	EWS850AP-FIT	EWS360AP
	EWS370AP	EWS850	EWS370AP	EWS860AP
	EWS371AP	ECW160	EWS371AP	EWS870AP
	EWS377AP	ECW260	EWS377AP	EWS871AP
	EWS385AP	ENH500-AX	EWS385AP	ENH1750EXT
	EWS511AP	EnStation6	EWS511AP
	EWS550AP	ENS621EXT	EWS550AP
	EWS660AP		EWS660AP
	ECW120		ECW120
	ECW115		ECW115
	ECW220(S)		ECW220(S)
	ECW230(S)		ECW230(S)
	ECW336		ECW336
	ECW215		ECW215
	EWS357-FIT		EWS357-FIT
	EWS377-FIT		EWS377-FIT
	ECW130		ECW130

HQ, Taiwan

www.engeniusnetworks.com

Costa Mesa, California, USA | ([phone]

www.engeniustech.com

Markham, Ontario, Canada | ([phone]

www.engeniustech.com

Singapore | ([phone]

www.engeniustech.com.sg

Eindhoven, Netherlands | ([phone]

www.engeniusnetworks.eu

Dubai, UAE | ([phone]

www.engenius-me.com

EnGenius®

Features and specifications subject to change without notice. Trademarks and registered trademarks are the property of their respective owners. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his/her own expense. Prior to installing any surveillance equipment, it is your responsibility to ensure the installation is in compliance with local, state and federal video and audio surveillance and privacy laws.

Version 6.1—2022/10/25
