MODE D'EMPLOI EPA2410GP ENGENIUS

EPA2406FP EPA5012GP

EPA2406GP(GR) EPA5060GBT

EPA2410GP EPA5060HBT

EPA5006GP(GR) EPA5060XBT

EPA5006GAT EPA5090GBT

EPA5006HAT EPA5090HBT

EPA5090XBT

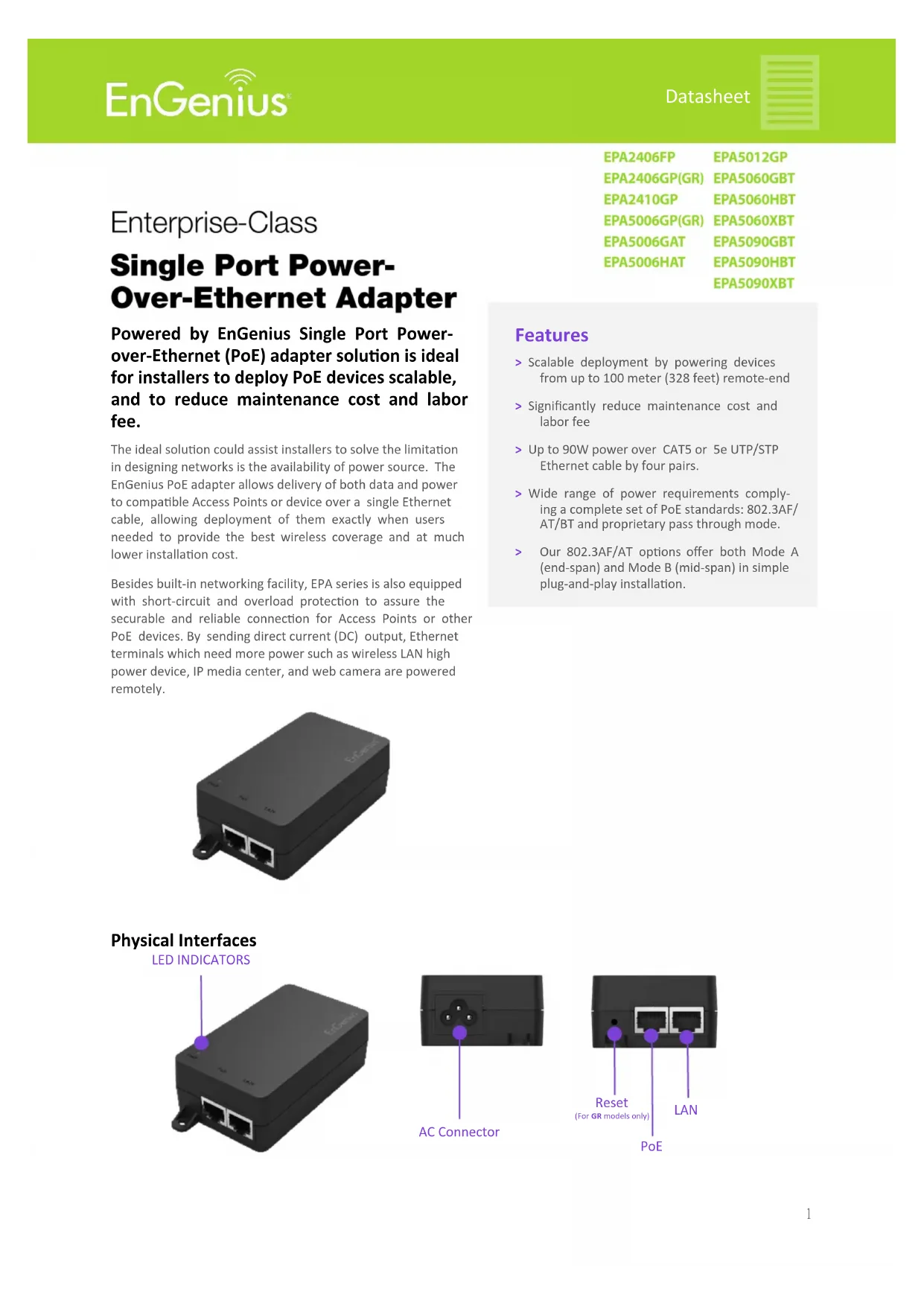

Enterprise-Class

Single Port Power-Over-Ethernet Adapter

Powered by EnGenius Single Port Powerover-Ethernet (PoE) adapter solution is ideal for installers to deploy PoE devices scalable, and to reduce maintenance cost and labor fee.

The ideal solution could assist installers to solve the limitation in designing networks is the availability of power source. The EnGenius PoE adapter allows delivery of both data and power to compatible Access Points or device over a single Ethernet cable, allowing deployment of them exactly when users needed to provide the best wireless coverage and at much lower installation cost.

Besides built-in networking facility, EPA series is also equipped with short-circuit and overload protection to assure the scurable and reliable connection for Access Points or other PoE devices. By sending direct current (DC) output, Ethernet terminals which need more power such as wireless LAN high power device, IP media center, and web camera are powered remotely.

Features

Scalable deployment by powering devices from up to 100 meter (328 feet) remote-end
Significantly reduce maintenance cost and labor fee
Up to 90W power over CAT5 or 5e UTP/STP Ethernet cable by four pairs.
Wide range of power requirements complying a complete set of PoE standards: 802.3AF/ AT/BT and proprietary pass through mode.
Our 802.3AF/AT options offer both Mode A (end-span) and Mode B (mid-span) in simple plug-and-play installation.

Physical Interfaces
LED INDICATORS

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA2406FP	EPA2406GP	EPA2406GR	EPA2410GP
Power Specification
Input Voltage 100V~240V AC
Input Current	0.4A @ 120V AC	0.4A @ 120V AC	0.4A @ 120V AC	0.7A @ 120V AC
	0.24A @ 240V AC	0.24A @ 240V AC	0.24A @ 240V AC	0.35A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power	14.4W	14.4W	14.4W	24W
Power Line	Pin4(Vdc+) & Pin5(Vdc+); Pin7(Vdc-) & Pin8(Vdc-)
Data Specifications
Ethernet Ports Std.	10/100 Mbit/s	10/100/1000 Mbit/s
Data Lines	Pin1(Rx+) & Pin2(Rx-); Pin3(Tx+) & Pin6(Tx-)
Protection Level
Surge Protection	L-L: 1KV; L-G: 2KV			L-L: 2KV; L-G: 4KV
ESD	Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	10/100 Mbit/s	1 x 10/100/1000 Data input; 1 x 10/100/1000 Data & power output
AC Connector	1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator	Power on : Green
Mechanical & Environment
Dimension	100mm x 58.4 mm x 33.4 mm (3.9" x 2.27" x 1.3")
Weight (Adapter Only)	112g (3.95oz)	112g (3.95oz)	112g (3.95oz)	144g (5.08 oz)
Temperatures	Storage : -20 ~ 70°C (-4 ~ 158 °F), Operation : 0 ~ 40°C (32 ~ 104 °F)
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 60950-1 2"
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
RCM	AS/NZS60950.1: 2011/Amdt 1: 2012
Warranty
1 year hardware warranty

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA5006GP	EPA5006GR	EPA5006GAT	EPA5006HAT
Power Specification
Input Voltage 100V~240V AC
Input Current	0.8A @ 120V AC	0.8A @ 120V AC	0.8A @ 120V AC	0.8A @ 120V AC
	0.4A @ 240V AC	0.4A @ 240V AC	0.4A @ 240V AC	0.4A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power 32.8W 30W
Power Line	Pin4(Vdc+)&Pin5(Vdc+); Pin7(Vdc-)&Pin8(Vdc-)
Data Specifications
Ethernet Ports Std.	Proprietary		IEEE 802.3 AF/AT
Data Lines	Pin1(Rx+) & Pin2(Rx-); Pin3(Tx+) & Pin6(Tx-)
Protection Level
Surge Protection	L-L: 2KV; L-G: 4KV
ESD Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	1 x 10/100/1G Data input; 1 x 10/100/1G Data & power output		1 x 10/100/1G Data input; 1 x 10/100/1G Data & power output	1 x 10/100/1G/2.5G Data input; 1 x 10/100/1G/2.5G Data & power output
AC Connector	1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator	Power on : Green
Mechanical & Environment
Dimension	100mm x 58.4 mm x 33.4 mm (3.9" x 2.27" x 1.3")
Weight (Adapter Only)	144g (5.08 oz)	144g (5.08 oz)	154g (5.44 oz)	154g (5.44 oz)
Temperatures	Storage: -20 ~ 70°C (-4 ~ 158°F), Operation: 0 ~ 40°C (32 ~ 104°F)
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 60950-1 2-
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
RCM	AS/NZS60950.1: 2011/Amdt 1: 2012
Warranty
1 year hardware warranty

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA5012GP	EPA5060GBT	EPA5060HBT	EPA5060XBT
Power Specification
Input Voltage 100V~240V AC
Input Current	1.12A @ 120V AC	1.12A @ 120V AC
	0.75A @ 240V AC	0.75A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power 60W	60W
Power Line	Pin4(Vdc+)&Pin5(Vdc+); Pin7(Vdc-)&Pin8(Vdc-)
Data Specifications
Ethernet Ports Std.	Proprietary	IEEE 802.3 AF/AT/BT
Data Lines	Pin1(Rx+)&Pin2(Rx-); Pin3(Tx+)&Pin6(Tx-)
Protection Level
Surge Protection	L-L: 2KV; L-G: 4KV
ESD Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	1 x 10/100/1G Data input; 1 x 10/100/1G Data & power output	1 x 10/100/1G Data input; 1 x 10/100/1G Data & power output	1 x 10/100/1G/2.5G Data input; 1 x 10/100/1G/2.5G Data & power output	1 x 10/100/1G/2.5G/10G Data input; 1 x 10/100/1G/2.5G/10G Data & power output
AC Connector 1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator	Power on : Green
Mechanical & Environment
Dimension	100mm x 58.4 mm x 33.4 mm (3.9" x 2.27" x 1.3")
Weight (Adapter Only)	186g(6.56oz)	198g(6.98oz)
Temperatures	Storage : -20 ~ 70°C (-4 ~ 158 °F), Operation : 0 ~ 40°C (32 ~ 104 °F)
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 62328-1
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
Warranty
1 year hardware warranty

Technical Specifications Single Port Power-over-Ethernet (PoE) Adapter

Model	EPA5090GBT	EPA5090HBT	EPA5090XBT
Power Specification
Input Voltage 100V~240V AC
Input Current	0.95A @ 120V AC0.5A @ 240V AC
AC Input Frequency 50-60Hz
Max. Output Power 90W
Power Line	Pin4(Vdc+)&Pin5(Vdc+); Pin7(Vdc-)&Pin8(Vdc-)
Data Specifications
Ethernet Ports Std. IEEE	802.3 AF/AT/BT
Data Lines	Pin1(Rx+) & Pin2(Rx-); Pin3(Tx+) & Pin6(Tx-)
Protection Level
Surge Protection	L-L: 2KV; L-G: 4KV
ESD Contact 4KV; Air: 8KV
Other Protection	Over-voltage and over-current protection; Short-circuit protection
Physical Interfaces & Indicators
Ethernet Ports	1 x 10/100/1G Data input;1 x 10/100/1G Data & power output	1 x 10/100/1G/2.5GData input;1 x 10/100/1G/2.5GData & power output	1 x10/100/1G/2.5G/10GData input;1 x10/100/1G/2.5G/10GData & power output
AC Connector 1 x IEC 320 C6 AC connector (US, EU, UK, AU)
LED Indicator Power on : Green
Mechanical & Environment
Dimension 150mm x 65 mm x 34 mm (5.9" x 2.56" x 1.34")
Weight (Adapter Only)	354g(12.48oz)
Temperatures	Storage : -20 ~ 70°C (-4 ~ 158 °F), Operation : 0 ~ 40°C (32 ~ 104 °F)
Compliance Regulatory
CB	IEC 62328-1: 2014
UL	UL 62328-1
FCC	FCC Subpart15 B
CE	EN 55032:2012/AC:2013, EN 55024: 2010
Warranty
1 year hardware warranty

Compliant Models

Model	EPA2406FP	EPA2406GP	EPA2406GR	EPA2410GP
Compliant AP List	ENS202(EXT)(v2)	ENS500-AC	ENS500-AC	ENS620EXT
	ENS202(EXT)	ENS500EXT-AC	EnStation5-AC
	ENS500(EXT)	ENS610EXT	ENS610EXT	ENH200(EXT)
	ENH200(EXT)	ENS202(EXT)	ENS500(EXT)
	ENH202(v2)	ENS202(EXT)	ENH200(EXT)
	ENH500(v2)	ENH202(v2)	ENH500(v2)
	EnStation5	ENH500(v2)	EnStation5

Model	EPA5006GP	EPA5006GR	EPA5006GAT	EPA5012GP	EPA5060HBT
Compliant AP List	EAP1250		EAP1250
	EAP1300		EAP1300
	EAP1300(EXT)		EAP1300(EXT)
	EAP1750H		EAP1750H
	EAP2200		EAP2200
	ECB1750		ECB1750
	ENS1750		ENS1750
	EnStationAC		EnStationAC
	EWS330AP		EWS330AP
	EWS355AP	ENH1350EXT	EWS355AP
	EWS357AP	ENStationAC(v2)	EWS357AP
	EWS360AP	EWS850AP-FIT	EWS360AP
	EWS370AP	EWS850	EWS370AP	EWS860AP	ECW270
	EWS371AP	ECW160	EWS371AP	EWS870AP
	EWS377AP	ECW260	EWS377AP	EWS871AP
	EWS385AP	ENH500-AX	EWS385AP	ENH1750EXT
	EWS511AP	EnStation6	EWS511AP
	EWS550AP	ENS621EXT	EWS550AP
	EWS660AP		EWS660AP
	ECW120		ECW120
	ECW115		ECW115
	ECW220(S)		ECW220(S)
	ECW230(S)		ECW230(S)
	ECW336		ECW336
	ECW215		ECW215
	EWS357-FIT		EWS357-FIT
	EWS377-FIT		EWS377-FIT
	ECW130		ECW130
