Type de produit	Télévariateur universel (variateur de luminosité)
Marque	Hager
Modèle	EVN012
Catégorie	Télécommande (variateur)
Alimentation	230 V ~ 50/60 Hz
Consommation à vide	0,2 W
Puissance maximale (incandescence/halogène 230 V)	300 W
Puissance maximale (halogène TBT via transformateur ferromagnétique)	300 VA
Puissance maximale (LED 230 V dimmable)	60 W (8 lampes max)
Puissance maximale (fluocompacte dimmable 230 V)	60 W
Dimensions (largeur)	17,5 mm (module)
Température de fonctionnement	-10 °C à +45 °C
Température de stockage	-25 °C à +70 °C
Distance de raccordement	50 m max
Fonctions principales	Variation par appui bref/maintenu, apprentissage de charge, forçage du mode de variation, fonctions confort (extinction progressive, veilleuse, 100 %)
Entrée de commande	Boutons poussoirs (230 V ~, 5 mA max pour lumineux)
Protection	Protection contre surchauffe et surcharge (réduction automatique de puissance)
Raccordement	Section : 1,5 mm² à 6 mm² (souple ou rigide)
Dissipation maximale	2,1 W
Recyclage	Ne pas jeter avec les déchets ménagers. Recycler selon réglementation locale.

FOIRE AUX QUESTIONS - EVN012 HAGER

Quelles sont les charges compatibles avec le variateur EVN012 ?

Le variateur est compatible avec les lampes à incandescence, halogènes 230 V, halogènes TBT (12 V ou 24 V) avec transformateur électronique ou ferromagnétique, fluocompactes dimmables avec alimentation intégrée, LED 230 V dimmables avec alimentation intégrée, et LED TBT dimmables avec transformateur électronique. Les lampes non dimmables ne sont pas compatibles.

Comment installer le variateur EVN012 ?

Installez le produit dans le bas de l'armoire pour éviter une température trop élevée. Séparez-le des appareils électromécaniques de forte puissance (contacteurs, disjoncteurs). Raccordez les fils selon le schéma fourni (phase, neutre, charge, bouton poussoir).

Comment effectuer l'apprentissage de la charge ?

Appuyez 10 secondes sur le bouton poussoir jusqu'à ce que la charge clignote une fois. Relâchez, puis faites un appui bref pour lancer l'apprentissage (dure environ 30 s). La charge s'allume au maximum et clignote une fois pour confirmer la fin.

Comment forcer un mode de variation spécifique ?

Faites un appui long sur le bouton ① jusqu'à ce que le témoin lumineux clignote. Par appuis brefs, sélectionnez la couleur correspondant au mode souhaité (jaune, violet, bleu, rouge, vert, blanc). Validez par un appui long.

Comment revenir aux réglages d'usine ?

Après un appui de 10 secondes (comme pour l'apprentissage), faites deux appuis brefs. La charge clignote deux fois pour confirmer le retour au mode automatique.

Que faire en cas de surchauffe ou surcharge ?

Le variateur réduit automatiquement la puissance. Pour remédier, réduisez la charge raccordée, abaissez la température ambiante, et assurez une bonne ventilation. Si un court-circuit survient, vérifiez la sortie et réduisez la puissance.

Comment utiliser les fonctions confort (extinction progressive, veilleuse) ?

Réglez le sélecteur ② sur la fonction souhaitée : position 1 = extinction progressive (30 min), 2 = veilleuse (30 % pendant 30 min), 3 = 100 % (niveau max), 4 = aucune. Activez-la par un double appui sur le bouton poussoir.

Quels types de boutons poussoirs peuvent être utilisés ?

Des boutons poussoirs standards ou lumineux (5 mA max) peuvent être raccordés. La distance de raccordement maximale est de 50 m.

Le variateur EVN012 est-il compatible avec les lampes LED non dimmables ?

Non, les lampes LED non dimmables et les fluocompactes non dimmables ne sont pas compatibles. Utilisez uniquement des lampes dimmables.

Comment consulter le mode de variation actif ?

Faites un appui bref sur le bouton ①. Le témoin lumineux indique le mode en cours par sa couleur (référez-vous au tableau des couleurs dans la notice).

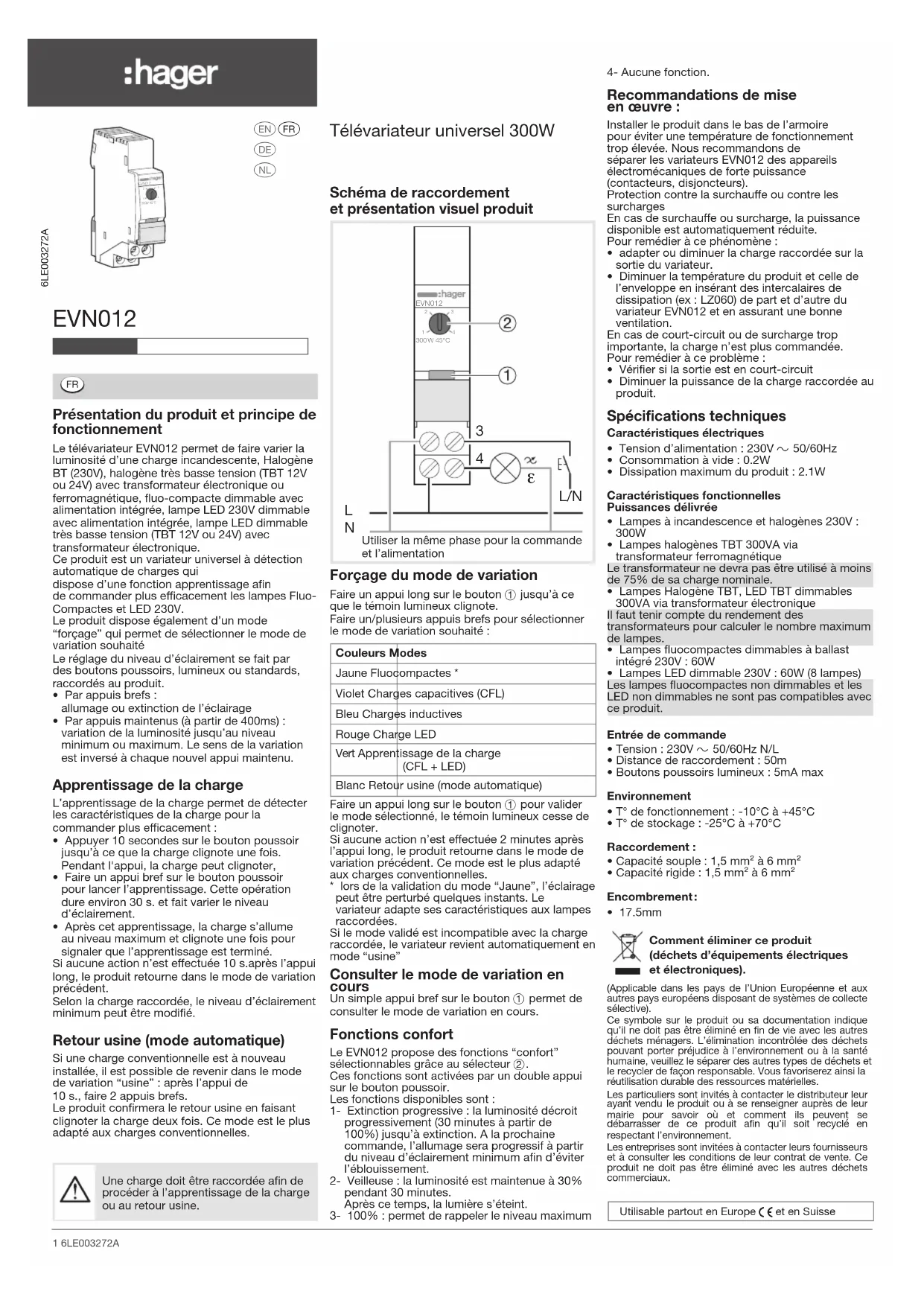

MODE D'EMPLOI EVN012 HAGER

Présentation du produit et principe de fonctionnement

Le télévariateur EVN012 permet de faire varier la luminosité d'une charge incandescente, Halogène BT (230V), halogène très basse tension (TBT 12V ou 24V) avec transformateur électronique ou ferromagnétique, fluo-compacte dimmable avec alimentation intégrée, lampe LED 230V dimmable avec alimentation intégrée, lampe LED dimmable très basse tension (TBT 12V ou 24V) avec transformateur électronique.

Ce produit est un variateur universel à détection automatique de charges qui

dispose d'une fonction apprentissage afin de commander plus efficacement les lampes Fluo-Compactes et LED 230V.

Le produit dispose également d'un mode "forçage" qui permet de sélectionner le mode de variation souhaité

Le réglage du niveau d'éclairement se fait par des boutons poussoirs, lumineux ou standards, raccordés au produit.

- Par appuis brefs :

allumage ou extinction de l'éclairage

- Par appuis maintenus (à partir de 400ms) : variation de la luminosité jusqu'au niveau minimum ou maximum. Le sens de la variation est inversé à chaque nouvel appui maintenu.

Apprentissage de la charge

L'apprentissage de la charge permet de détecter les caractéristiques de la charge pour la commander plus efficacement :

- Appuyer 10 secondes sur le bouton poussoir jusqu'à ce que la charge clignote une fois. Pendant l'appui, la charge peut clignoter,

- Faire un appui bref sur le bouton poussoir pour lancer l'apprentissage. Cette opération dure environ 30 s. et fait varier le niveau d'éclairement.

- Après cet apprentissage, la charge s'allume au niveau maximum et clignote une fois pour signaler que l'apprentissage est terminé. Si aucune action n'est effectuée 10 s.après l'appui long, le produit retourne dans le mode de variation précédent.

Selon la charge raccordée, le niveau d'éclairement minimum peut être modifié.

Retour usine (mode automatique)

Si une charge conventionnelle est à nouveau installée, il est possible de revenir dans le mode de variation “usine”: après l’appui de 10 s., faire 2 appuis brefs.

Le produit confirmera le retour usine en faisant clignoter la charge deux fois. Ce mode est le plus adapté aux charges conventionnelles.

Une charge doit être raccordée afin de procéder à l'apprentissage de la charge ou au retour usine.

Télévariateur universel 300W

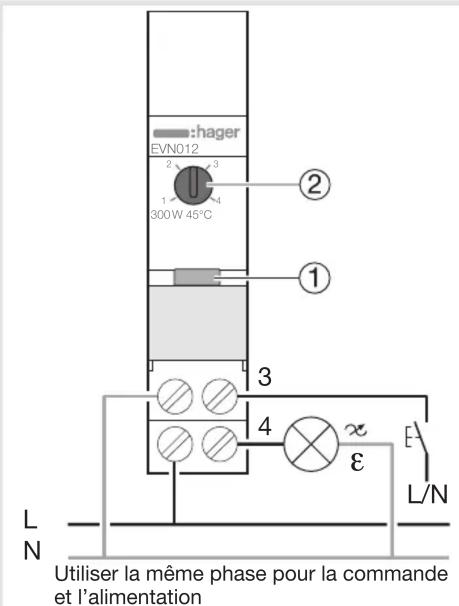

Schéma de raccordement et présentation visuel produit

Forçage du mode de variation

Faire un appui long sur le bouton ① jusqu'à ce que le témoin lumineux clignote. Faire un/plusieurs appuis brefs pour sélectionner le mode de variation souhaité :

Couleurs Modes

Jaune Fluocompactes *

Violet Charges capacitives (CFL)

Bleu Charges inductives

Rouge Charge LED

Vert Apprentissage de la charge (CFL + LED)

Blanc Retour usine (mode automatique)

Faire un appui long sur le bouton ① pour valider le mode sélectionné, le témoin lumineux cesse de clignoter.

Si aucune action n'est effectuée 2 minutes après l'appui long, le produit retourne dans le mode de variation précédent. Ce mode est le plus adapté aux charges conventionnelles.

* lors de la validation du mode “Jaune”, l’éclairage peut être perturbé quelques instants. Le variateur adapte ses caractéristiques aux lampes raccordées.

Si le mode validé est incompatible avec la charge raccordée, le variateur revient automatiquement en mode “usine”

Consulter le mode de variation en cours

Un simple appui bref sur le bouton ① permet de consulter le mode de variation en cours.

Fonctions confort

Le EVN012 propose des fonctions “confort” sélectionnables grâce au sélecteur ②. Ces fonctions sont activées par un double appui sur le bouton poussoir.

Les fonctions disponibles sont :

1- Extinction progressive : la luminosité décroit progressivement (30 minutes à partir de 100%) jusqu'à extinction. A la prochaine commande, l'allumage sera progressif à partir du niveau d'éclairement minimum afin d'éviter l'éblouissement.

2- Veilleuse : la luminosité est maintenue à 30% pendant 30 minutes.

Àprès ce temps, la lumière s'éteint.

3- 100% : permet de rappeler le niveau maximum

4- Aucune fonction.

Recommandations de mise en œuvre :

Installer le produit dans le bas de l'armoire pour éviter une température de fonctionnement trop élevée. Nous recommandons de séparer les variateurs EVN012 des appareils électromécaniques de forte puissance (contacteurs, disjoncteurs).

Protection contre la surchauffe ou contre les surcharges

En cas de surchauffe ou surcharge, la puissance disponible est automatiquement réduite. Pour remédier à ce phénomène :

• adapter ou diminuer la charge raccordée sur la sortie du variateur.
• Diminuer la température du produit et celle de l'enveloppe en insérant des intercalaires de dissipation (ex : LZ060) de part et d'autre du variateur EVN012 et en assurant une bonne ventilation.

En cas de court-circuit ou de surcharge trop importante, la charge n'est plus commandée. Pour remédier à ce problème :

• Vérifier si la sortie est en court-circuit
- Diminuer la puissance de la charge raccordée au produit.

Spécifications techniques

Caractéristiques électriques

• Tension d'alimentation : 230V ∼ 50/60Hz
• Consommation à vide : 0.2W
  • Dissipation maximum du produit : 2.1W

Caractéristiques fonctionnelles Puissances délivrée

• Lampes à incandescence et halogènes 230V : 300W
• Lampes halogènes TBT 300VA via transformateur ferromagnétique
  Le transformateur ne devra pas être utilisé à moins de 75% de sa charge nominale.
• Lampes Halogène TBT, LED TBT dimmables 300VA via transformateur électronique
  Il faut tenir compte du rendement des transformateurs pour calculer le nombre maximum de lampes.
• Lampes fluocompactes dimmables à ballast intégré 230V : 60W
• Lampes LED dimmable 230V : 60W (8 lampes) Les lampes fluocompactes non dimmables et les
  LED non dimmables ne sont pas compatibles avec ce produit.

Entrée de commande

• Tension : 230V \~ 50/60Hz N/L
• Distance de raccordement : 50m
- Boutons poussoirs lumineux : 5mA max

Environnement

• T° de fonctionnement : -10°C à +45°C
• T° de stockage : -25°C à +70°C

Raccordement :

• Capacité souple : 1,5 mm ^2 à 6 mm ^2
• Capacité rigide : 1,5 mm ^2 à 6 mm ^2

Encombrement:

- 17.5mm

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
