SP6773280 - Extension audio/video Speaka - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extension audio/vidéo
Connectivité	HDMI, audio analogique, audio numérique
Résolution supportée	4K UHD, 1080p
Distance de transmission	Jusqu'à 30 mètres
Alimentation	Alimentation externe requise
Utilisation	Idéal pour les installations de home cinéma et les présentations professionnelles
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques
Compatibilité	Compatible avec la plupart des appareils HDMI
Garantie	Vérifier auprès du vendeur pour les conditions de garantie

FOIRE AUX QUESTIONS - SP6773280 Speaka

Comment connecter le Speaka SP6773280 à mon téléviseur ?

Pour connecter le Speaka SP6773280 à votre téléviseur, utilisez un câble HDMI. Branchez une extrémité du câble dans le port HDMI de l'extension et l'autre extrémité dans le port HDMI de votre téléviseur.

Pourquoi l'image ne s'affiche-t-elle pas sur mon écran ?

Vérifiez que le câble HDMI est correctement connecté des deux côtés. Assurez-vous également que votre téléviseur est réglé sur la bonne source d'entrée HDMI.

Comment résoudre des problèmes de son avec le Speaka SP6773280 ?

Vérifiez que le volume de votre téléviseur est activé et que le câble audio est bien connecté. Assurez-vous également que l'extension est configurée pour utiliser la sortie audio appropriée.

Le Speaka SP6773280 est-il compatible avec les appareils 4K ?

Oui, le Speaka SP6773280 est compatible avec les appareils 4K, à condition que les câbles utilisés soient compatibles 4K également.

Que faire si l'extension ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Testez également avec un autre adaptateur si possible.

Comment mettre à jour le firmware du Speaka SP6773280 ?

Pour mettre à jour le firmware, visitez le site Web du fabricant et téléchargez la dernière version. Suivez les instructions fournies pour mettre à jour le dispositif.

Puis-je utiliser le Speaka SP6773280 avec un ordinateur ?

Oui, le Speaka SP6773280 peut être utilisé avec un ordinateur via un câble HDMI pour transmettre à la fois l'audio et la vidéo.

Quel est le délai de latence audio/vidéo avec le Speaka SP6773280 ?

Le délai de latence est généralement très faible, mais il peut varier en fonction des appareils connectés. Pour une expérience optimale, utilisez des câbles de haute qualité.

Le Speaka SP6773280 peut-il être utilisé avec des systèmes audio externes ?

Oui, vous pouvez connecter des systèmes audio externes en utilisant les sorties audio disponibles sur l'extension.

Comment réinitialiser le Speaka SP6773280 ?

Pour réinitialiser l'extension, débranchez-la de l'alimentation pendant environ 10 secondes, puis rebranchez-la.

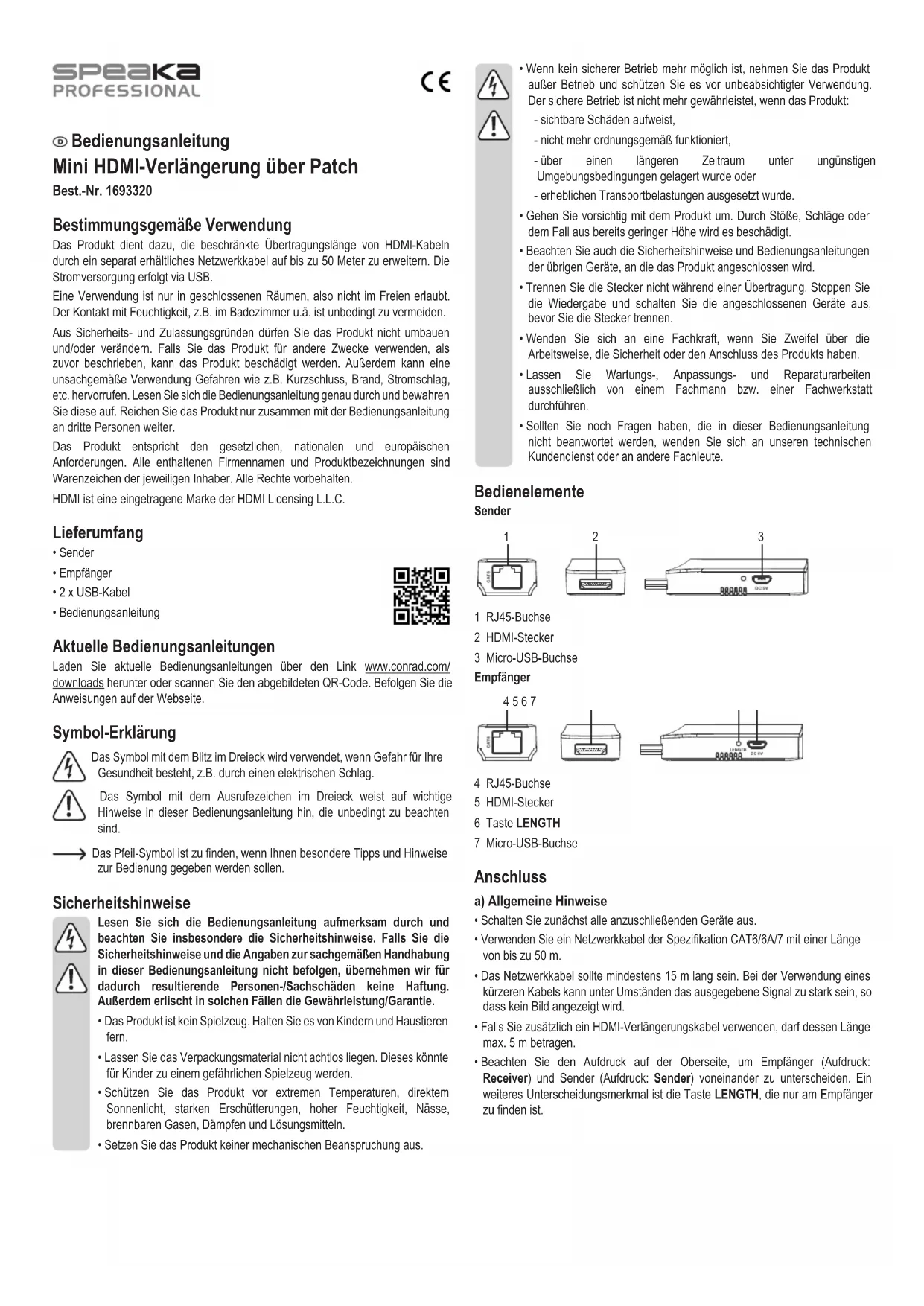

MODE D'EMPLOI SP6773280 Speaka

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible hauteur, sufsent pour endommager l’appareil.

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés au produit.

• Ne débranchez pas de che pendant une transmission. Avant de débrancher la che, arrêtez la lecture et éteignez les appareils raccordés.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.

• Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert. Éléments de fonctionnement Emetteur

1 Prise RJ45 2 Connecteur HDMI 3 Port micro USB Récepteur

4 Prise RJ45 5 Connecteur HDMI 6 Touche LENGTH 7 Port micro USB Connexion a) Informations générales

• Éteignez d'abord tous les appareils connectés.

• Utilisez un câble réseau de spécication CAT6/6A/7 avec une longueur allant jusqu'à 50 m.

• Le câble réseau doit être au moins de 15 m. Lorsque vous utilisez un câble plus court, le signal diffusé peut selon les circonstances être trop fort ce qui aura pour conséquence qu'aucune image ne s'afchera.

• Si vous utilisez également une rallonge HDMI, sa longueur ne doit pas dépasser 5 m maxi.

• Notez l'impression sur le dessus du récepteur (désignation : Receiver) et pour l'émetteur (désignation : Sender) qui permettront de bien faire la différence. Une autre caractéristique distinctive est la touche LENGTH, qui se trouve seulement sur le récepteur. Mode d'emploi Mini rallonge HDMI via Patch N° de commande 1693320 Utilisation prévue Ce produit est utilisé pour augmenter jusqu'à 50 mètres la distance de transfert limitée des câbles HDMI via un câble réseau disponible séparément. L’alimentation électrique est fournie via USB. L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Tout contact avec l'humidité (par ex.: dans une salle de bain) est à éviter absolument. Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous risquez de l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi. Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés. HDMI est une marque déposée de HDMI Licensing L.L.C. Contenu

• Mode d'emploi Mode d’emploi actualisé Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web. Explication des symboles Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique. Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées. Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation. Consignes de sécurité Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non respect des consignes de sécurité et des instructions d’utilisation du présent mode d’emploi. En outre, la garantie est annulée dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de vapeurs et de solvants.

• N'exposez pas le produit à des contraintes mécaniques.Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies, microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright 2018 by Conrad Electronic SE. *1693320_v1_0718_02_IPL_m_fr b) Récepteur

• Reliez le récepteur par ex. à l'entrée HDMI d'un écran ou projecteur.

• Raccordez une extrémité du câble réseau à la prise RJ45. c) Emetteur

• Reliez l'émetteur par ex. à la sortie HDMI d'un ordinateur portable ou lecteur Blu- ray.

• Raccordez l'autre extrémité du câble réseau à la prise RJ45.

• Raccordez l'émetteur à l'aide du câble USB inclus à un port USB an d'alimenter le système en courant. Normalement, il suft de relier l'émetteur à un port USB. L'émetteur alimente également le récepteur en courant. Au cas où le récepteur ne fonctionne pas correctement, reliez-le également à un port USB. d) Schéma de connexion USB CAT6 Emetteur Récepteur Mise en service

• Allumez le lecteur (par ex. lecteur Blu-ray).

• Allumez l'écran et/ou le projecteur.

• Démarrez la lecture. Ajustement à la longueur du câble réseau

• Avec la touche LENGTH, vous pouvez adapter le produit à la longueur du câble réseau.

• Lors de la première et de la deuxième pressions sur la touche, le produit tente un ajustement automatiquement.

• À partir de la troisième jusqu'à la douzième pression sur la touche, vous pouvez à chaque fois sélectionner manuellement une conguration sur les dix préréglées.

• Si vous appuyez de nouveau sur la touche (c'est-à-dire la 13e fois), le cycle redémarre à partir du début. Le produit enregistre le réglage. Lorsque vous rallumez le produit, la dernière conguration sélectionnée est réglée. Dépannage Pas d'image ou mauvaise qualité de transmission

• Allumez tous les appareils.

• Vériez tous les raccordements.

• Vériez le câble réseau.

• Sélectionnez sur le téléviseur l'entrée correcte.

• Débranchez l'émetteur de l'alimentation électrique pendant quelques secondes.

• Appuyez sur la touche LENGTH. Entretien et nettoyage

• Avant le nettoyage, débranchez le produit des appareils connectés.

• N'essayez en aucun cas d'ouvrir ou de démonter le boîtier de l'appareil ; celui-ci ne contient aucune pièce pouvant être réparée par l'utilisateur.

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d’autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.

• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.
