247680 - Support mural pour téléviseur Biltema - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Biltema
Modèle	247680
Tailles de TV compatibles	32 à 84 pouces
Norme VESA	600 x 400 mm
Charge maximale	60 kg
Distance au mur	58 à 419 mm
Angle d'inclinaison	-5° à 12° (réglage continu)
Angle de pivotement	±60°
Bras articulé	Oui, extensible
Matériau	Acier
Couleur	Noir
Types de mur supportés	Béton massif, montants en bois
Usage	Intérieur uniquement
Contenu de l'emballage	Support mural, support TV, 2 consoles, vis M6x12 mm, clé Allen, niveau magnétique, 4 sangles velcro, vis VESA M4/M5/M6/M8 x25 mm, entretoises, rondelles
Outils requis	Non inclus (perceuse, foret, niveau, tournevis)
Installation	Minimum 2 personnes recommandé
Gestion des câbles	Intégrée avec sangles velcro
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - 247680 Biltema

Quelle est la compatibilité VESA de ce support ?

Ce support est compatible avec la norme VESA 600x400 mm. Il convient aux téléviseurs de 32 à 84 pouces. Les vis fournies (M4, M5, M6, M8 x25 mm) couvrent la plupart des fixations.

Combien de poids ce support peut-il supporter ?

La charge maximale est de 60 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute ou de dommage.

Sur quels types de murs peut-on installer ce support ?

Le support est conçu pour une fixation sur mur en béton massif ou sur montants en bois. Le mur doit supporter le poids combiné du support et du téléviseur.

Les vis de fixation murale sont-elles incluses ?

Non, les vis longues et les chevilles pour béton ou bois ne sont pas fournies. Vous devez les acheter séparément en fonction de votre type de mur.

Peut-on incliner ou pivoter le téléviseur une fois installé ?

Oui, l'inclinaison est réglable en continu de -5° à 12° et le pivotement est de ±60° grâce au bras articulé extensible.

Comment gérer les câbles avec ce support ?

Le support est équipé de sangles velcro pour attacher et organiser les câbles le long du bras, offrant une installation propre et ordonnée.

L'installation est-elle difficile ?

L'installation nécessite au moins deux personnes et des outils de base (perceuse, foret, niveau). Suivez les instructions de la notice pour une fixation sécurisée. Si vous doutez, faites appel à un professionnel.

Puis-je utiliser ce support en extérieur ?

Non, ce support est destiné uniquement à un usage intérieur. L'utilisation en extérieur peut entraîner des dysfonctionnements ou des blessures.

Que faire si mon téléviseur a un dos bombé ?

Utilisez les entretoises fournies pour compenser la courbure et assurez-vous que les vis sont assez longues. Si le trou VESA est plat, utilisez des vis plus courtes (non fournies).

Le support permet-il un accès aux connexions une fois le téléviseur monté ?

Oui, le bras articulé permet d'éloigner le téléviseur du mur (jusqu'à 419 mm) pour accéder facilement aux ports à l'arrière.

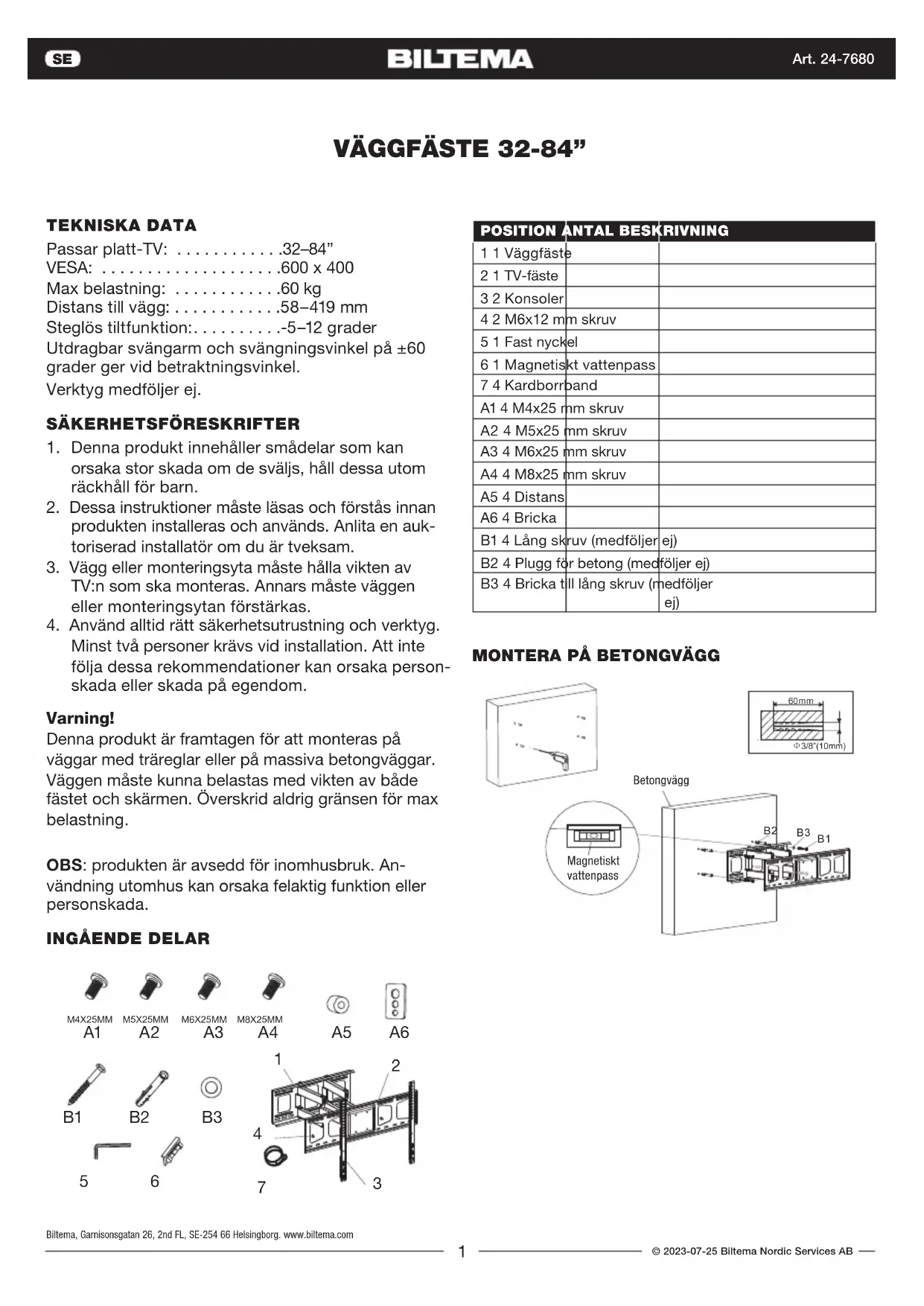

MODE D'EMPLOI 247680 Biltema

VÄGGFÄSTE 32-84"

TEKNISKA DATA

Passar platt-TV: .....32-84"

VESA: 600 x 400

Max belastning: .....60 kg

Distans till vägg: .....58–419 mm

Steglös tiltfunktion:....-5–12 grader

Utdragbar svängarm och svängningsvinkel på ±60 grader ger vid betraktningsvinkel.

Verktyg medföljer ej.

SÄKERHETSFÖRESKRIFTER

1. Denna produkt innehåller smådelar som kan orsaka stor skada om de sväljs, håll dessa utom räckhåll för barn.
2. Dessa instruktioner måste läsas och förstås innan produkten installeras och används. Anlita en auktoriserad installatör om du är tveksam.
3. Vägg eller monteringsyta måste hålla vikten av TV:n som ska monteras. Annars måste väggen eller monteringsytan förstärkas.
4. Använd alltid rätt säkerhetsutrustning och verktyg. Minst två personer krävs vid installation. Att inte följa dessa rekommendationer kan orsaka person-skada eller skada på egendom.

Varning!

Denna produkt är framtagen för att monteras på väggar med träreglar eller på massiva betongväggar. Väggen måste kunna belastas med vikten av både fästet och skärmen. Överskrid aldrig gränsen för max belastning.

OBS: produkten är avsedd för inomhusbruk. Användning utomhus kan orsaka felaktig funktion eller personskada.

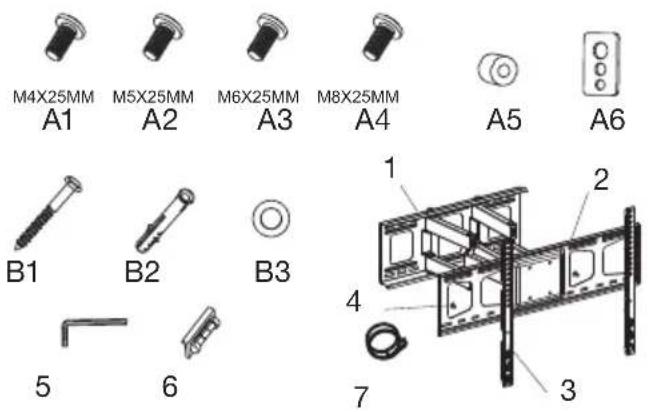

INGÅENDE DELAR

M4X25MM A1 M5X25MM A2 M6X25MM A3 M8X25MM A4 A5 A6 B1 B2 B3 1 2 4 7 3 5 6

POSITION ANTAL BESKRIVNING

1 1 Väggfäste
2 1 TV-fäste
3 2 Konsoler
4 2 M6x12 mm skruv
5 1 Fast nyckel
6 1 Magnetiskt vattenpass
7 4 Kardborrband
A1 4 M4x25 mm skruv
A2 4 M5x25 mm skruv
A3 4 M6x25 mm skruv
A4 4 M8x25 mm skruv
A5 4 Distans
A6 4 Bricka
B1 4 Lång skruv (medföljer ej)
B2 4 Plugg för betong (medföljer ej)
B3 4 Bricka till lång skruv (medföljer ej)

MONTERA PÅ BETONGVÄGG

60mm Φ3/8"(10mm) Betongvägg Magnetiskt vattenpass B2 B3 B1

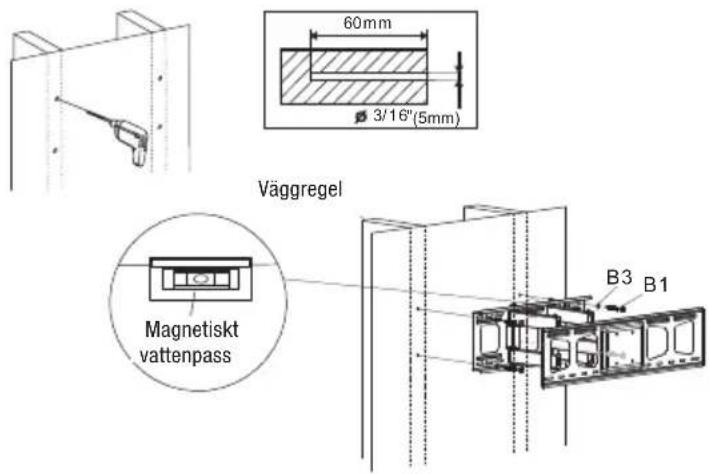

MONTERA PÅ TRÄREGEL

60mm 3/16"(5mm) Väggregel Magnetiskt vattenpass B3 B1

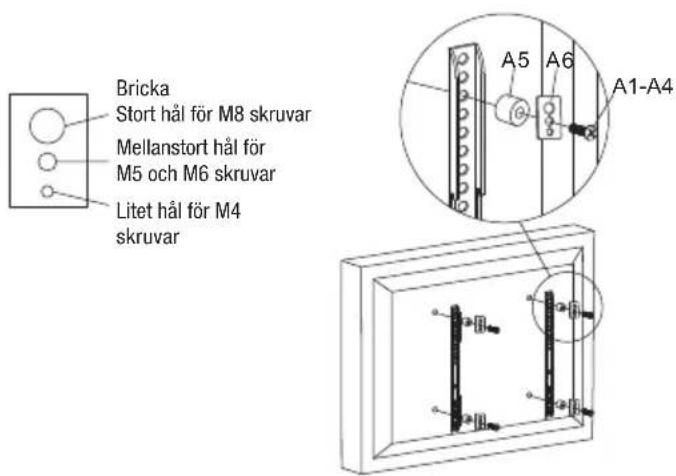

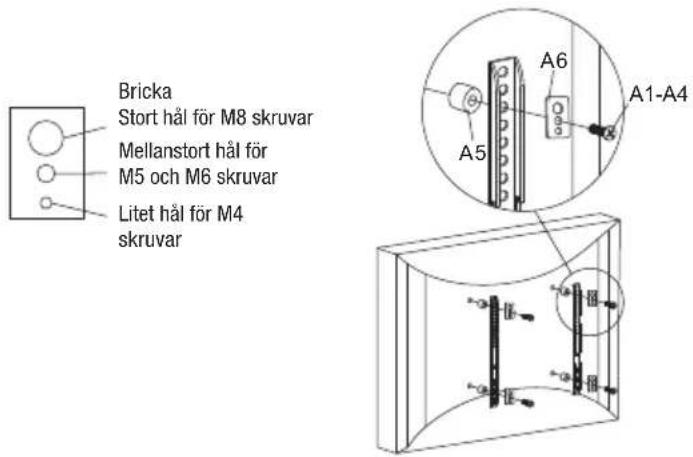

MONTERA KONSOLER PÅ TV

Bricka Stort hål för M8 skruvar Mellanstort hål för M5 och M6 skruvar Litet hål för M4 skruvar A5 A6 A1-A4

WARNING! Om VESA-hålet på din TV är platt, använd korta skruvar (medföljer ej).

MONTERA KONSOLER PÅ TV MED VÄLVD BAKSIDA

Bricka Stort hål för M8 skruvar Mellanstort hål för M5 och M6 skruvar Litet hål för M4 skruvar A6 A1-A4 A5

WARNING! Om VESA-hålet på din TV är platt, använd korta skruvar (medföljer ej).

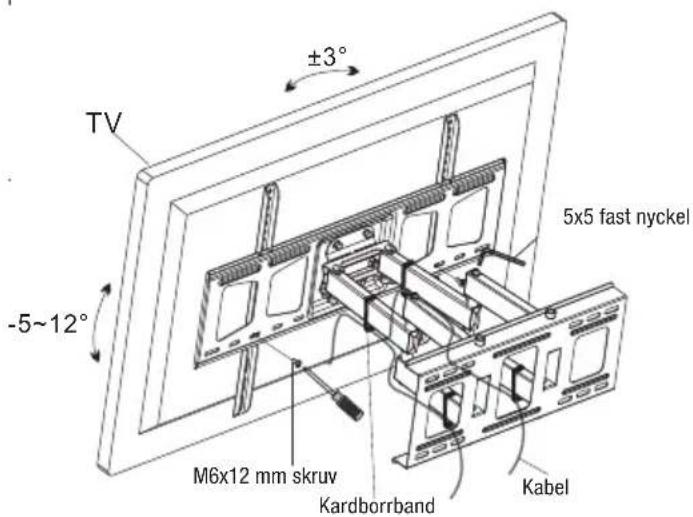

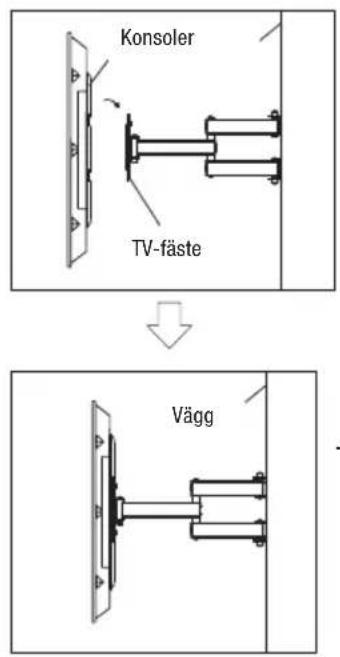

MONTERA TV I VÄGGFÄSTET

Konsoler TV-fäste Vägg

TV -5~12° ±3° M6x12 mm skruv Kardborrband Kabel 5x5 fast nyckel

VEGGFESTE 32-84"

TEKNISKE DATA

Passer flat-TV:....32-84"

VESA: 600 x 400

Maks. belastning: .....60 kg

Avstand til vegg: .....58-419 mm

Trinnløs vinkel: ....-5 til 12 grader

Uttrekkbar svingarm og svingvinkel på ±60 grader gir bred vinkel. Kabelorganisering på festet gjør det enkelt å samle kablene.

Verktøy medfølger ikke.

SIKKERHETSFORSKRIFTER

1. Dette produktet inneholder små deler som kan utgjøre en kvelningsrisiko dersom de svelges. Sørg for at små barn ikke får tak i delene!
2. Sørg for at disse instruksjonene er nøye gjennomlest før montering igangsettes. Om du er usikker på hvordan monteringen skal utføres, få hjelp av en fagperson.
3. Veggen må kunne belastes med vekten på både feste og skjerm. I motsatt fall må veggen forsterkes.
4. Sikkerhetsutstyr og egnet verktøy skal brukes. Montering krever minst 2 personer. Om sikkerhetsutstyr ikke brukes, kan resultatet bli skade på eiendom, alvorlig personskade eller dødsfall.

Advarsel!

Dette produktet er framstilt for montering på vegger med trestendere eller på massive betongvegger. Veggen må kunne belastes med vekten på både feste og skjerm. Grensen for maks. belastning må aldri overstiges.

OBS: Produktet er beregnet for bruk innendørs. Hvis det brukes utendørs, kan det forårsake feil eller personskade.

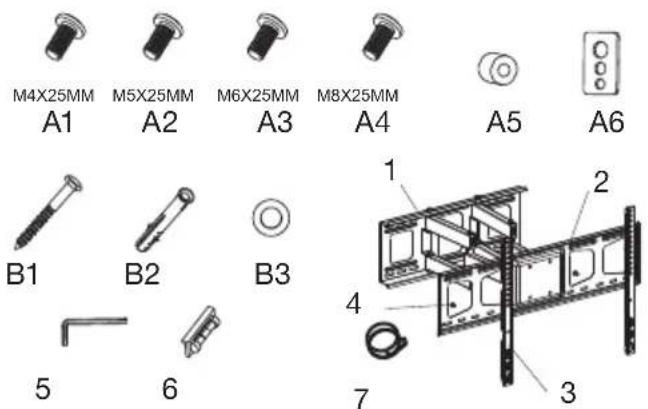

DELER SOM MEDF∅LGER

M4X25MM A1 M5X25MM A2 M6X25MM A3 M8X25MM A4 A5 A6 B1 B2 B3 1 2 4 7 3 5 6

POS. ANTALL BESKRIVELSE

1 1 Veggfeste
2 1 TV-feste
3 2 Konsoller
4 2 M6x12 mm skrue
5 1 Fastnøkkel
6 1 Magnetisk vater
7 4 Borrelåsbånd
A1 4 M4x25 mm skrue
A2 4 M5x25 mm skrue
A3 4 M6x25 mm skrue
A4 4 M8x25 mm skrue
A5 4 Avstandsstykke
A6 4 Skive
B1 4 Lang skrue (medfølger ikke)
B2 4 Betongplugg (medfølger ikke)
B3 4 Skive til lang skrue (medfølger ikke)

MONTERE I BETONGVEGG

60mm Φ3/8"(10mm) Betongvegg Magnetisk vater B2 B3 B1

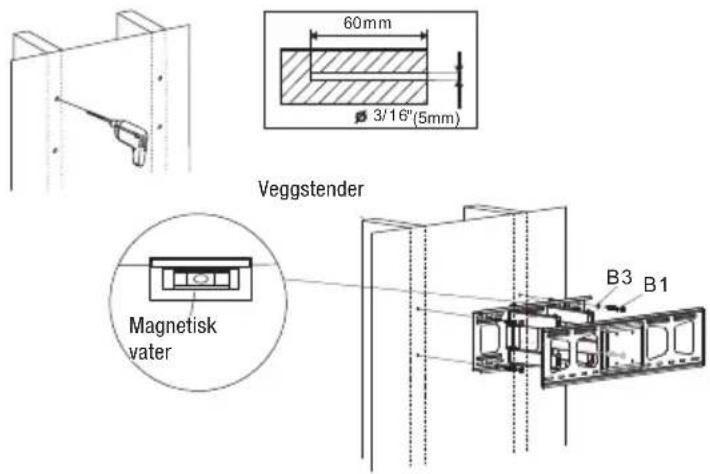

MONTERE I TRELEKT

60mm 3/16"(5mm) Veggstender Magnetisk vater B3 B1

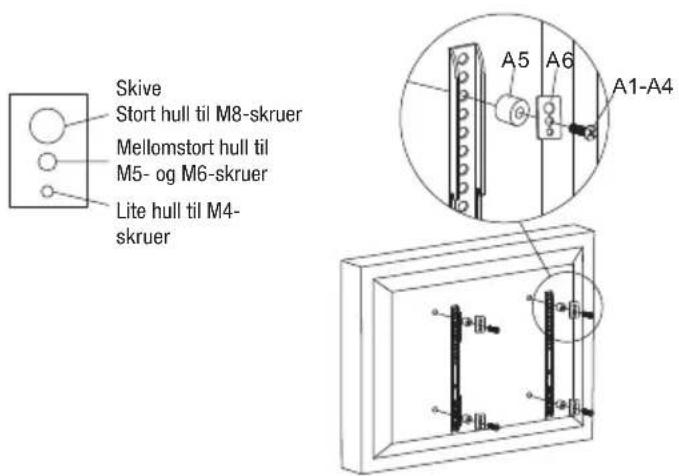

MONTERE KONSOLLER PÅ TV

Skive Stort hull til M8-skruer Mellomstort hull til M5- og M6-skruer Lite hull til M4- skruer A5 A6 A1-A4

ADVARSEL! Hvis VESA-hullet på TV-en din er fl att, må du bruke korte skruer (medfølger ikke).

MONTER KONSOLLER PÅ TV MED BUET BAKSIDE

Skive Stort hull til M8-skruer Mellomstort hull til M5- og M6-skruer Lite hull til M4- skruer

ADVARSEL! Hvis VESA-hullet på TV-en din er fl att, må du bruke korte skruer (medfølger ikke).

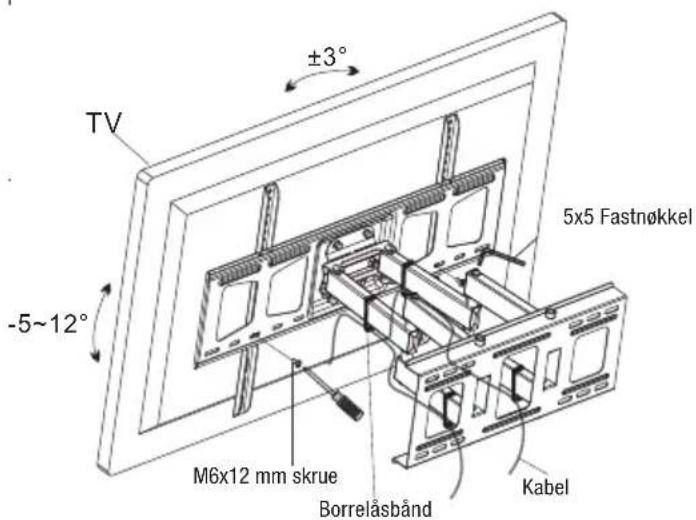

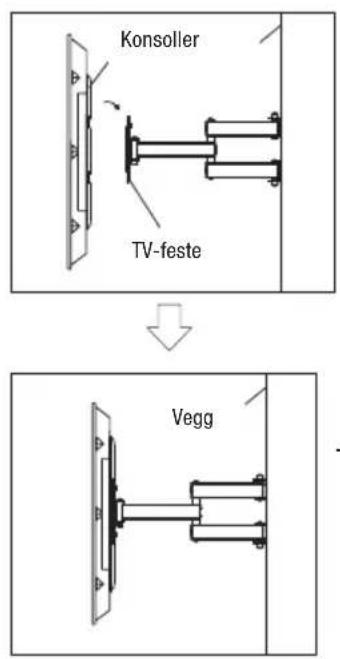

MONTER TV I VEGGFESTET

Konsoller TV-feste Vegg

TV -5~12° ±3° M6x12 mm skrue Borrelåsbånd Kabel 5x5 Fastnøkkel

SEINÄKIINNIKE 32-84"

TEKNISET TIEDOT

Sopii televisioko'oille: .....32-84"

VESA: 600 x 400

Enimmäiskuormitus: .....60 kg

Etäisyys seinään: .....58–419 mm

Portaaton kallistus: .....-5–12 astetta

Ulosvedettävä kääntövarsi, jonka ±60 asteen kääntökulma takaa laajan katselalueen.

Kiinnikkeen kaapelinveto mahdollistaa johtojen kokoamisen helpolla tavalla.

Työkalut eivät sisälly.

TURVALLISUUSMÄÄRÄYKSET

1. Tämä tuote sisältää pieniä osia. Jos ne niellään, voi aiheutua tukehtumisvaara. Varmista, että lapset eivät pääse käsiksi näihin osiin!
2. Lue nämä ohjeet perusteellisesti ennen asentamisen aloittamista. Jos olet epävarma asentamisesta, kysy neuvoa ammattilaiselta.
3. Seinän on kestettävä sekä kiinnikkeen että taulutlevision paino. Muussa tapauksessa seinää on vahvistettava.
4. Asennettaessa on käytettävä suojavarusteita ja tähän tarkoitukseen soveltuvia työkaluja. Kokoaminen edellyttää vähintään kahta henkilöä. Jos suojavarusteita ei käytetä, seurauksena voi olla omaisuusvaurio, vakava vamma tai kuolema.

Varoitus!

Tämä tuote on tarkoitettu kiinnitettäväksi puukoolattuun tai massiiviseen betoniseinään. Seinän on kestettävä sekä kiinnikkeen että taulutelevision paino. Ilmoitettua enimmäiskuormaa ei saa koskaan ylittää.

HUOM: Tuote on tarkoitettu vain sisäkäyttöön. Sen käyttäminen ulkona voi aiheuttaa toimintahäiriöitä tai henkilövahinkoja.

PAKKAUKSESSA OLEVAT OSAT

M4X25MM A1 M5X25MM A2 M6X25MM A3 M8X25MM A4 A5 A6 B1 B2 B3 1 2 4 7 3 5 6

PAIKKA LKM KUVAUS
1 1 Seinäkiinnike
2 1 TV-kiinnike
3 2 Kannakkeet
4 2 M6x12	mm -ruuvi
5 1 Kiintoavain
6 1 Magneettinen vesivaaka
7 4 Tarranauha
A1 4 M4x25 mm -ruuvi
A2 4 M5x25 mm -ruuvi
A3 4 M6x25 mm -ruuvi
A4 4 M8x25 mm -ruuvi
A5 4 Välike
A6 4 Aluslevy
B1 4 Pitkä	ruuvi (ej mukana)
B2 4 Betonitulppa (ej	mukana)
B3 4 Pitkän	ruuvin aluslevy (ej mukana)

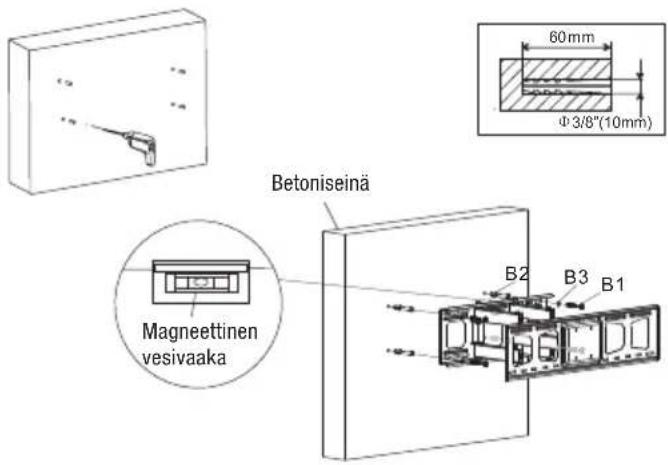

ASENTAMINEN BETONISEINÄÄN

60mm Φ3/8"(10mm) Betoniseinä Magneettinen vesivaaka B2 B3 B1

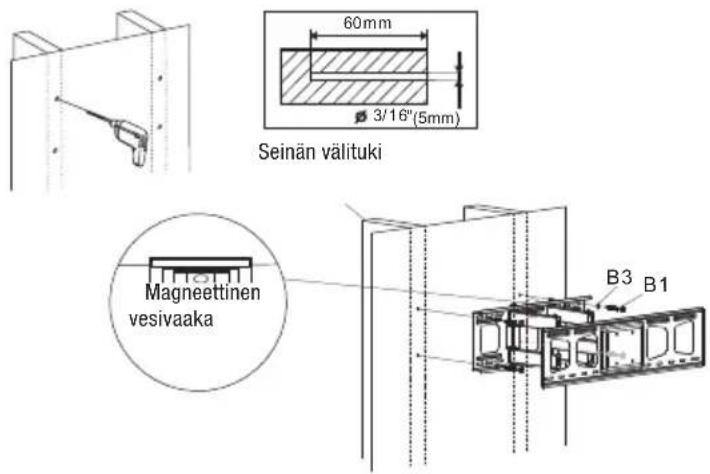

ASENTAMINEN PUISEEN VÄLITUKEEN

60mm 3/16"(5mm) Seinän välituki Magneettinen vesivaaka B3 B1

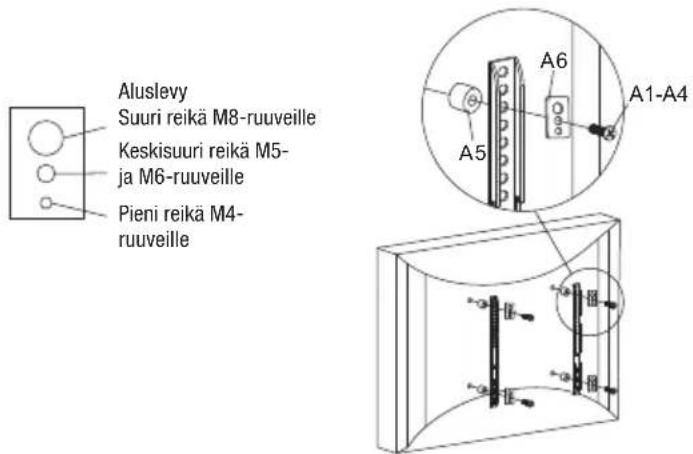

KANNAKKEIDEN ASENTAMINEN TV:HEN

Aluslevy Suuri reikä M8-ruuveille Keskisuuri reikä M5- ja M6-ruuveille Pieni reikä M4- ruuveille A5 A6 A1-A4

VAROITUS! Mikäli TV:n VESA-reikä on litteä, käytä lyhyitä ruuveja (ei sisälly).

KANNAKKEIDEN ASENTAMINEN, KUN TV:N TAKASEINÄ ON KAAREVA

Aluslevy Suuri reikä M8-ruuveille Keskisuuri reikä M5- ja M6-ruuveille Pieni reikä M4- ruuveille

VAROITUS! Mikäli TV:n VESA-reikä on litteä, käytä lyhyitä ruuveja (ei sisälly).

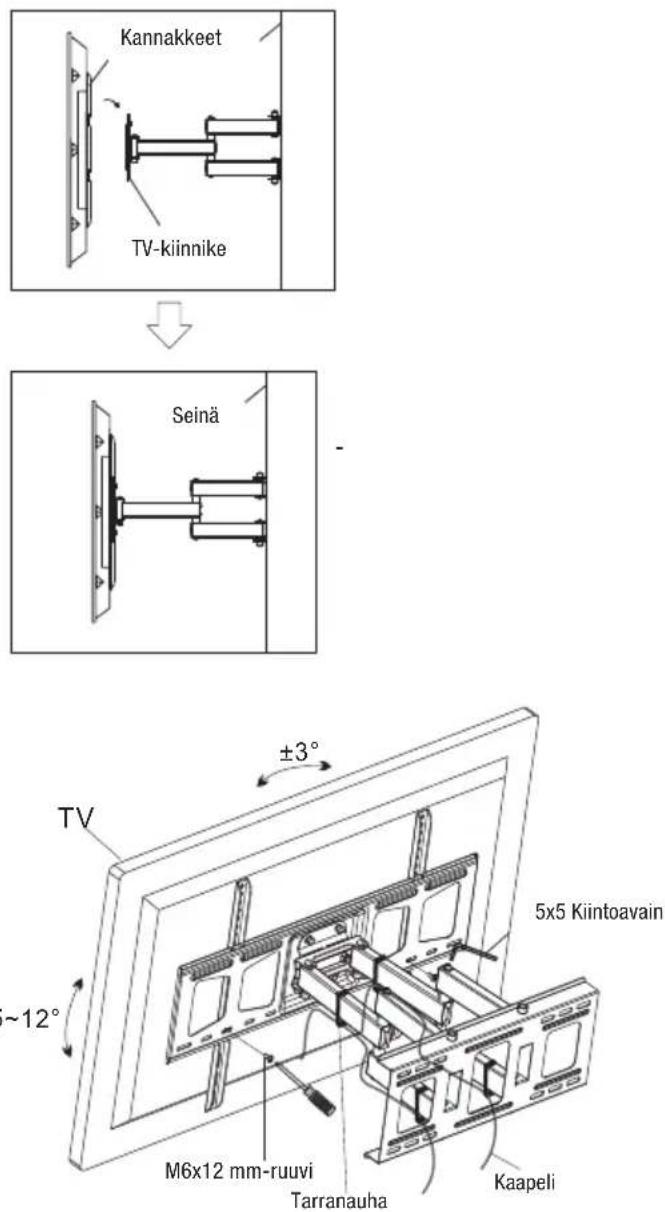

TV:N ASENTAMINEN SEINÄKIINNIKKEESEEN

Kannakkeet TV-kiinnike Seinä TV ~12° ±3° M6x12 mm-ruuvi Tarranauha 5x5 Kiintoavain Kaapeli

VÆGBESLAG 32-84"

TEKNISKE DATA

Passer til fl adskærms-TV: .....32-84"

VESA: 600 x 400

Maks. belastning: .....60 kg

Afstand til væg:....58-419 mm

Trinløs tiltfunktion:....-5–12 grader

Udtrækkelig svingarm og drejningsvinkel på ±60 gra- der giver stor betragtningsvinkel.

Ledningsholder på beslaget for let at samle ledningerne.

Værktøj medfølger ikke.

SIKKERHEDSFORSKRIFTER

1. Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage kvælning. Sørg for, at børn ikke kan få fat i delene!
2. Sørg for, at disse instruktioner læses omhyggeligt, inden monteringen påbegyndes. Tal med en fagmand, hvis du ikke er sikker på, hvordan monteringen foregår.
3. Væggen skal kunne klare belastningen af vægten af både holder og skærm. I modsat fald skal væggen forstærkes.
4. Der skal anvendes sikkerhedsudstyr og egnet værktøj. Monteringen kræver, at mindst to personer hjælpes ad. Hvis der ikke anvendes sikkerhedsudstyr, kan det føre til alvorlige skader på ejendom, personer eller dødsfald.

Advarsel!

Dette produkt er udviklet til montering på vægge med træregler eller på massive betonvægge. Væggen skal kunne klare belastningen af vægten af både holder og skærm. Overskrid aldrig grænsen for maks. belastning.

OBS: Produktet er beregnet til indendørs brug. Udendørs brug kan føre til funktionsfejl eller personskade.

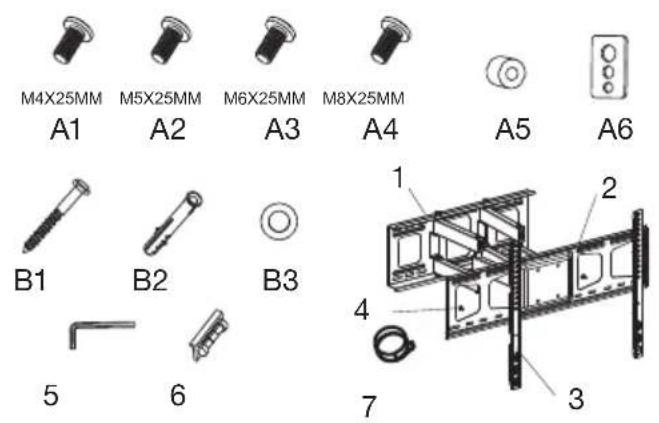

MEDF∅LGENDE DELE

M4X25MM A1 M5X25MM A2 M6X25MM A3 M8X25MM A4 A5 A6 B1 B2 B3 1 2 4 7 3 5 6

POS. ANTAL BESKRIVELSE
1 1 Vægholder
2 1 TV-holder
3 2 Konsoller
4 2 M6x12 mm skrue
5 1 Fastnøgle
6 1 Magnetisk vaterpas
7 4 Velcrobånd
A1 4 M4x25 mm skrue
A2 4 M5x25 mm skrue
A3 4 M6x25 mm skrue
A4 4 M8x20 mm skrue
A5 4 Afstandsstykke
A6 4 Skive
B1 4 Lang skrue (medfølger ikke)
B2 4 Plug til beton (medfølger ikke)
B3 4 Skive til lang skrue (medfølger ikke)

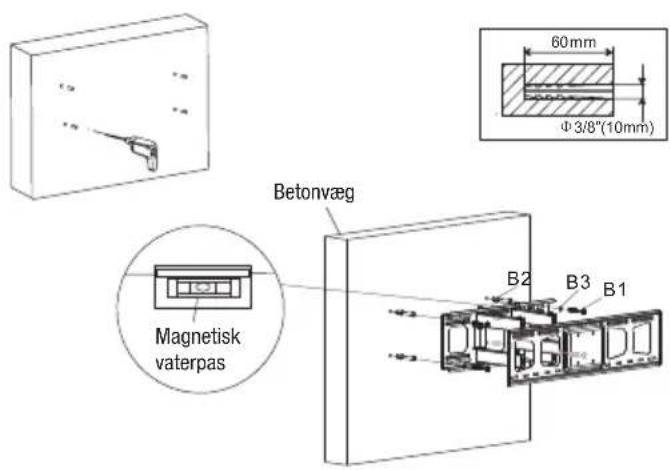

MONTERING PÅ BETONVÆG

60mm Φ3/8"(10mm) Betonvæg Magnetisk vaterpas B2 B3 B1

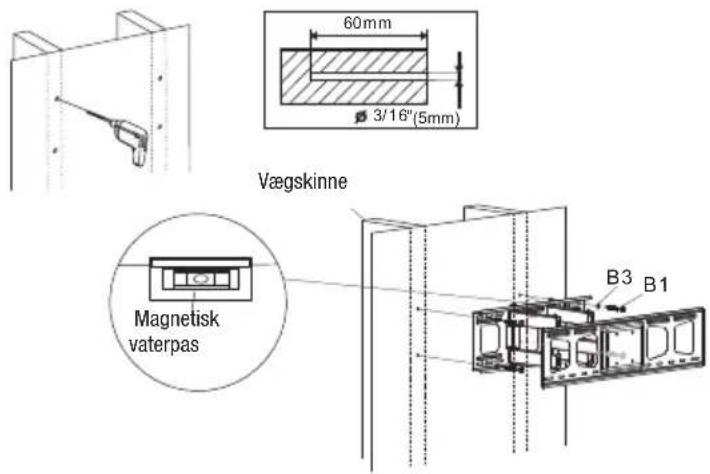

MONTERING PÅ TRÆBJÆLKE

60mm 3/16"(5mm) Vægskinne Magnetisk vaterpas B3 B1

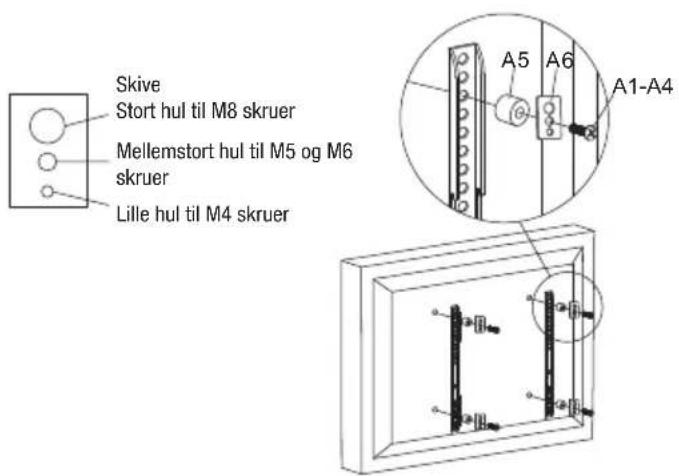

MONTERING AF KONSOLLER PÅ TV

Skive Stort hul til M8 skruer Mellemstort hul til M5 og M6 skruer Lille hul til M4 skruer A5 A6 A1-A4

ADVARSEL! Hvis VESA-hullet på dit TV er fl adt, skal du bruge korte skruer (medfølger ikke).

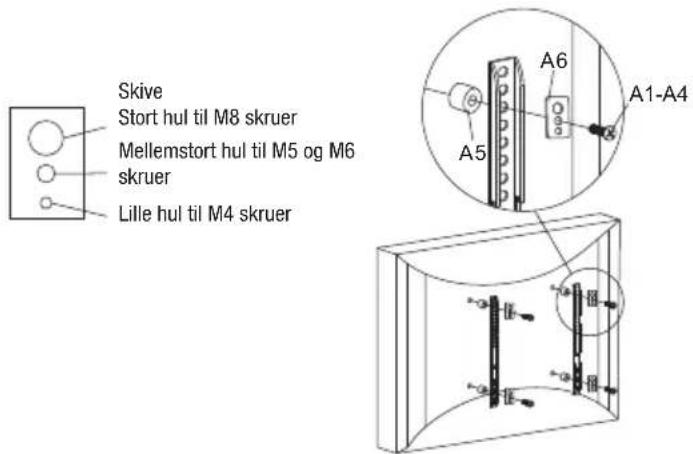

MONTERING AF KONSOLLER PÅ TV MED HVÄELVET BAGSIDE

Skive Stort hul til M8 skruer Mellemstort hul til M5 og M6 skruer Lille hul til M4 skruer A6 A1-A4 A5

ADVARSEL! Hvis VESA-hullet på dit TV er fl adt, skal du bruge korte skruer (medfølger ikke).

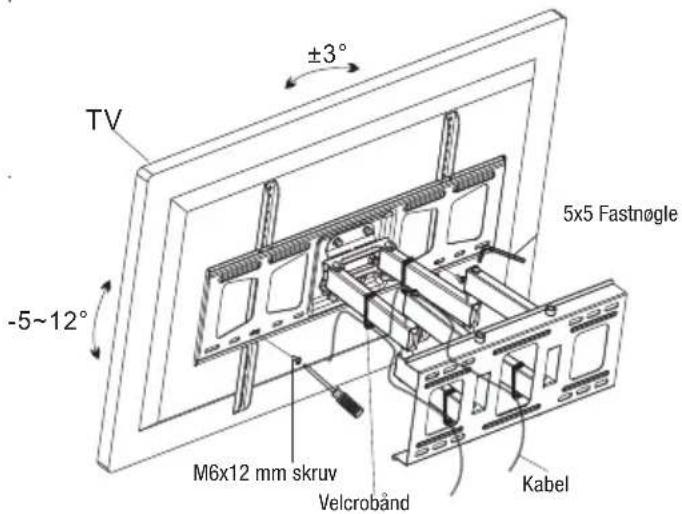

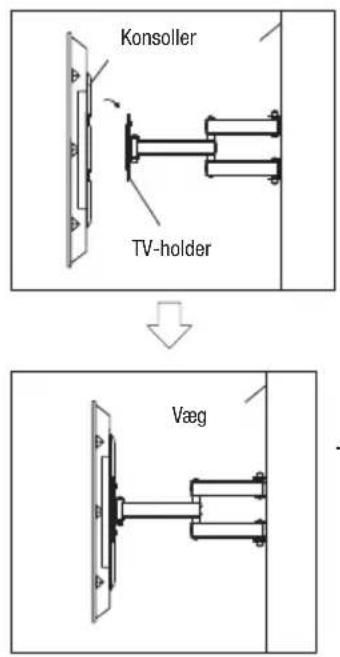

MONTERA TV I VÄGGFÄSTET

Konsoller TV-holder Væg

TV -5~12° ±3° M6x12 mm skruv Velcroband Kabel 5x5 Fastnøgle
