Tuotetyyppi	Seinäteline televisiolle
Merkki	Biltema
Malli	247680
Yhteensopivat TV-koot	32–84 tuumaa
VESA-standardi	600 x 400 mm
Suurin kuormitus	60 kg
Etäisyys seinästä	58–419 mm
Kallistuskulma	-5° – 12° (jatkuva säätö)
Kääntökulma	±60°
Nivelvarsi	Kyllä, pidennettävä
Materiaali	Teräs
Väri	Musta
Tuetut seinätyypit	Massiivibetoni, puurangat
Käyttötarkoitus	Vain sisäkäyttöön
Pakkauksen sisältö	Seinäteline, TV-teline, 2 konsolia, M6x12 mm ruuvit, Allen-avain, magneettivaaka, 4 tarranauhaa, VESA-ruuvit M4/M5/M6/M8 x25 mm, välikappaleet, aluslevyt
Tarvittavat työkalut	Ei sisälly (pora, terä, vaaka, ruuvimeisseli)
Asennus	Vähintään 2 henkilöä suositellaan
Kaapelinhallinta	Integroitu tarranauhoilla
Takuu	Kysy valmistajalta

Usein kysytyt kysymykset - 247680 Biltema

Mikä on tämän telineen VESA-yhteensopivuus?

Tämä teline on yhteensopiva VESA 600x400 mm -standardin kanssa. Se sopii 32–84 tuuman televisioille. Toimitetut ruuvit (M4, M5, M6, M8 x25 mm) kattavat useimmat kiinnitykset.

Kuinka paljon painoa tämä teline kestää?

Suurin kuormitus on 60 kg. Älä koskaan ylitä tätä rajaa putoamis- tai vaurioriskin välttämiseksi.

Mille seinätyypeille tämä teline voidaan asentaa?

Teline on suunniteltu kiinnitettäväksi massiivibetoniseinään tai puurankoihin. Seinän on kestettävä telineen ja television yhteispaino.

Sisältyvätkö seinäkiinnitysruuvit?

Ei, pitkiä ruuveja ja betoni- tai puutappeja ei toimiteta. Ne on ostettava erikseen seinätyypin mukaan.

Voiko televisiota kallistaa tai kääntää asennuksen jälkeen?

Kyllä, kallistus on jatkuvasti säädettävissä -5° – 12° ja kääntö on ±60° pidennettävän nivelvarren ansiosta.

Miten kaapelit hallitaan tällä telineellä?

Teline on varustettu tarranauhoilla kaapeleiden kiinnittämiseksi ja järjestämiseksi varren varrelle, mikä tarjoaa siistin ja järjestelmällisen asennuksen.

Onko asennus vaikea?

Asennus vaatii vähintään kaksi henkilöä ja perustyökaluja (pora, terä, vaaka). Noudata ohjeiden mukaisia turvallisia kiinnitysohjeita. Jos olet epävarma, käytä ammattilaista.

Voinko käyttää tätä telinettä ulkona?

Ei, tämä teline on tarkoitettu vain sisäkäyttöön. Ulkokäyttö voi aiheuttaa toimintahäiriöitä tai vammoja.

Mitä tehdä, jos televisiossa on kupera takaosa?

Käytä toimitettuja välikappaleita kaarevuuden kompensoimiseksi ja varmista, että ruuvit ovat riittävän pitkiä. Jos VESA-reikä on litteä, käytä lyhyempiä ruuveja (ei sisälly).

Mahdollistaako teline pääsyn liitäntöihin television asennuksen jälkeen?

Kyllä, nivelvarsi mahdollistaa television siirtämisen pois seinästä (jopa 419 mm) takana oleviin portteihin pääsyn helpottamiseksi.

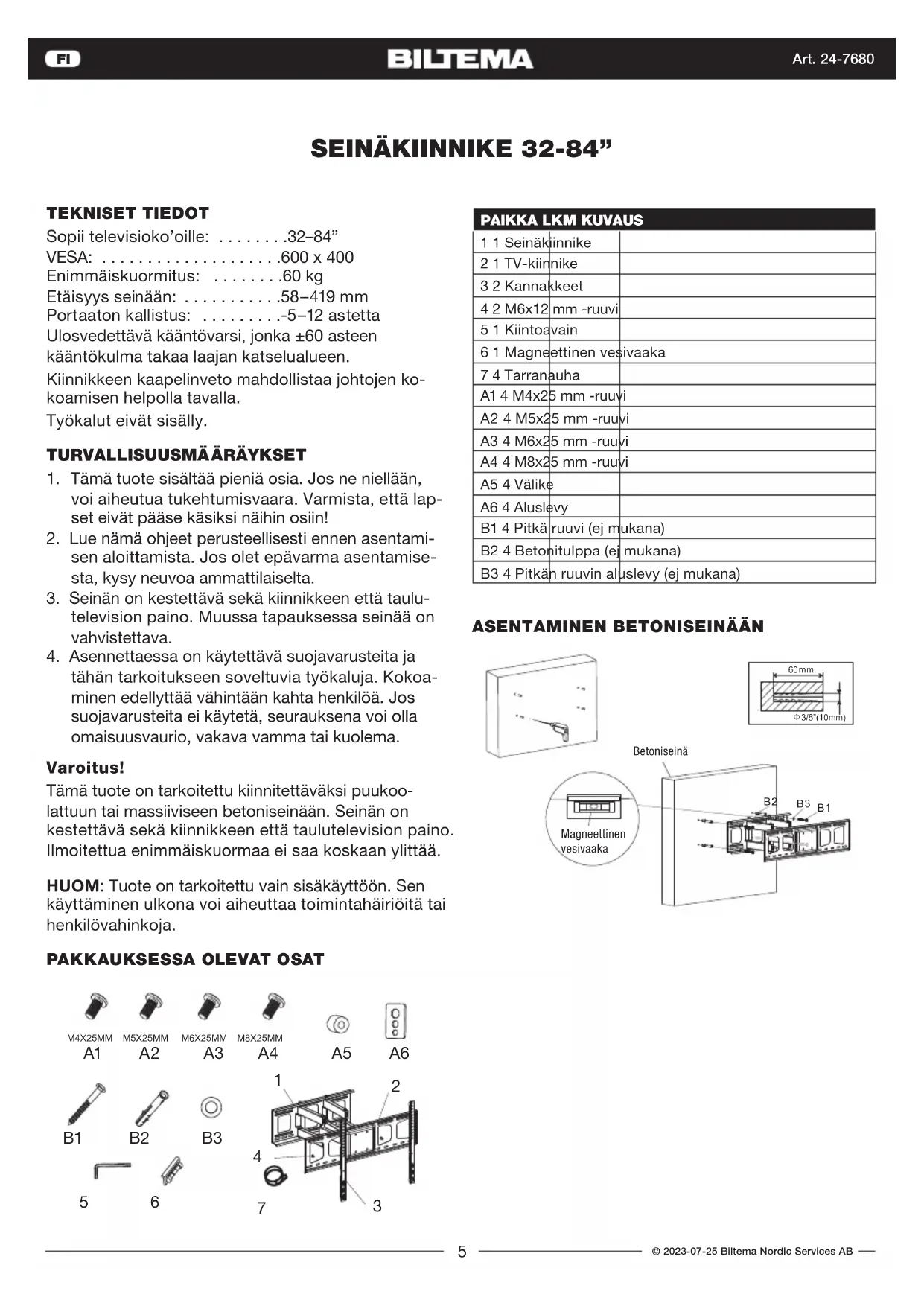

KÄYTTÖOHJE 247680 Biltema

Enimmäiskuormitus: .....60 kg

Etäisyys seinään: .....58–419 mm

Portaaton kallistus: .....-5–12 astetta

Ulosvedettävä kääntövarsi, jonka ±60 asteen kääntökulma takaa laajan katselalueen.

Kiinnikkeen kaapelinveto mahdollistaa johtojen kokoamisen helpolla tavalla.

Työkalut eivät sisälly.

TURVALLISUUSMÄÄRÄYKSET

1. Tämä tuote sisältää pieniä osia. Jos ne niellään, voi aiheutua tukehtumisvaara. Varmista, että lapset eivät pääse käsiksi näihin osiin!
2. Lue nämä ohjeet perusteellisesti ennen asentamisen aloittamista. Jos olet epävarma asentamisesta, kysy neuvoa ammattilaiselta.
3. Seinän on kestettävä sekä kiinnikkeen että taulutlevision paino. Muussa tapauksessa seinää on vahvistettava.
4. Asennettaessa on käytettävä suojavarusteita ja tähän tarkoitukseen soveltuvia työkaluja. Kokoaminen edellyttää vähintään kahta henkilöä. Jos suojavarusteita ei käytetä, seurauksena voi olla omaisuusvaurio, vakava vamma tai kuolema.

Varoitus!

Tämä tuote on tarkoitettu kiinnitettäväksi puukoolattuun tai massiiviseen betoniseinään. Seinän on kestettävä sekä kiinnikkeen että taulutelevision paino. Ilmoitettua enimmäiskuormaa ei saa koskaan ylittää.

HUOM: Tuote on tarkoitettu vain sisäkäyttöön. Sen käyttäminen ulkona voi aiheuttaa toimintahäiriöitä tai henkilövahinkoja.

PAKKAUKSESSA OLEVAT OSAT

M4X25MM A1 M5X25MM A2 M6X25MM A3 M8X25MM A4 A5 A6 B1 B2 B3 1 2 4 7 3 5 6

PAIKKA LKM KUVAUS
1 1 Seinäkiinnike
2 1 TV-kiinnike
3 2 Kannakkeet
4 2 M6x12	mm -ruuvi
5 1 Kiintoavain
6 1 Magneettinen vesivaaka
7 4 Tarranauha
A1 4 M4x25 mm -ruuvi
A2 4 M5x25 mm -ruuvi
A3 4 M6x25 mm -ruuvi
A4 4 M8x25 mm -ruuvi
A5 4 Välike
A6 4 Aluslevy
B1 4 Pitkä	ruuvi (ej mukana)
B2 4 Betonitulppa (ej	mukana)
B3 4 Pitkän	ruuvin aluslevy (ej mukana)

ASENTAMINEN BETONISEINÄÄN

60mm Φ3/8"(10mm) Betoniseinä Magneettinen vesivaaka B2 B3 B1

ASENTAMINEN PUISEEN VÄLITUKEEN

60mm 3/16"(5mm) Seinän välituki Magneettinen vesivaaka B3 B1

KANNAKKEIDEN ASENTAMINEN TV:HEN

Aluslevy Suuri reikä M8-ruuveille Keskisuuri reikä M5- ja M6-ruuveille Pieni reikä M4- ruuveille A5 A6 A1-A4

VAROITUS! Mikäli TV:n VESA-reikä on litteä, käytä lyhyitä ruuveja (ei sisälly).

KANNAKKEIDEN ASENTAMINEN, KUN TV:N TAKASEINÄ ON KAAREVA

Aluslevy Suuri reikä M8-ruuveille Keskisuuri reikä M5- ja M6-ruuveille Pieni reikä M4- ruuveille

VAROITUS! Mikäli TV:n VESA-reikä on litteä, käytä lyhyitä ruuveja (ei sisälly).

TV:N ASENTAMINEN SEINÄKIINNIKKEESEEN

Kannakkeet TV-kiinnike Seinä TV ~12° ±3° M6x12 mm-ruuvi Tarranauha 5x5 Kiintoavain Kaapeli

VÆGBESLAG 32-84"

TEKNISKE DATA

Passer til fl adskærms-TV: .....32-84"

VESA: 600 x 400

Maks. belastning: .....60 kg
