Caractéristiques	Détails
Type de produit	Cave à vin
Capacité	24 bouteilles
Température réglable	De 3°C à 18°C
Zones de température	Une zone
Éclairage intérieur	LED
Type de porte	Porte en verre teinté
Dimensions (L x P x H)	60 x 60 x 82 cm
Poids	45 kg
Niveau sonore	40 dB
Consommation énergétique	Énergie A
Fonctionnalités supplémentaires	Contrôle numérique de la température
Maintenance	Nettoyage régulier de l'intérieur et des étagères
Sécurité	Verrouillage de la porte
Garantie	2 ans

FOIRE AUX QUESTIONS - Presrv PRWB24F02AG Zephyr

Comment régler la température de ma cave à vin Zephyr Presrv PRWB24F02AG ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de contrôle. Utilisez les flèches pour sélectionner la température souhaitée entre 5°C et 18°C.

Pourquoi ma cave à vin ne refroidit-elle pas correctement ?

Assurez-vous que la cave à vin est bien ventilée et qu'elle n'est pas exposée à des températures ambiantes extrêmes. Vérifiez également que les portes sont bien fermées et que les filtres ne sont pas obstrués.

Comment nettoyer l'intérieur de ma cave à vin ?

Débranchez l'appareil et retirez les étagères. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

La lumière de ma cave à vin est-elle censée rester allumée tout le temps ?

Non, la lumière devrait s'éteindre automatiquement après quelques minutes si la porte est fermée. Si elle reste allumée, vérifiez le capteur de porte ou contactez le support technique.

Comment savoir si le compresseur de ma cave à vin fonctionne ?

Écoutez si le compresseur émet un léger bruit de fonctionnement. Si vous ne l'entendez pas et que la température ne se stabilise pas, cela peut indiquer un problème.

Quels types de bouteilles puis-je stocker dans ma cave à vin ?

La cave à vin Zephyr Presrv PRWB24F02AG peut accueillir des bouteilles de vin de différentes tailles, y compris les bouteilles de Bordeaux, de Bourgogne et des magnums. Assurez-vous d'organiser les bouteilles pour une circulation d'air optimale.

Comment réinitialiser ma cave à vin Zephyr Presrv PRWB24F02AG ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes électroniques.

Quels sont les niveaux de bruit normaux pour cette cave à vin ?

Le niveau sonore normal de la cave à vin Zephyr Presrv PRWB24F02AG est d'environ 39 dB, ce qui est comparable à un murmure léger. Si elle est plus bruyante, vérifiez si elle est bien nivelée et si rien ne vibre.

MODE D'EMPLOI Presrv PRWB24F02AG Zephyr

FR Guide d'utilisation, d'entretien et d'installation

Page

Safety Information 4-11

Presrv refroidisseur à vin et à boissons pleine grandeur à deux zone

FR Guide d'utilisation, d'entretien et d'installation

Page
Consignes de sécurité	4-11
Types d'advertissements de sécurité	4
Sécurité générale	5-7
Conservez les prsentes instructions	8
Commentmettre votre vieil apparéil au rebut	8
Avant d'utiliser votre apparéil	9
Installationde votre apparéil	9-10
Attention	10
Raccordement électrique	11
Introduction	12
Listeduariel	13
Spécifications du produit	14-15
Informations sur le produit	14
Entreposage interne	14
Identification des pieces	15
Dimensions	15
Instructions d'installation	16-20
Espace libre requis pour l'installation	16
Filtre à charbon	17

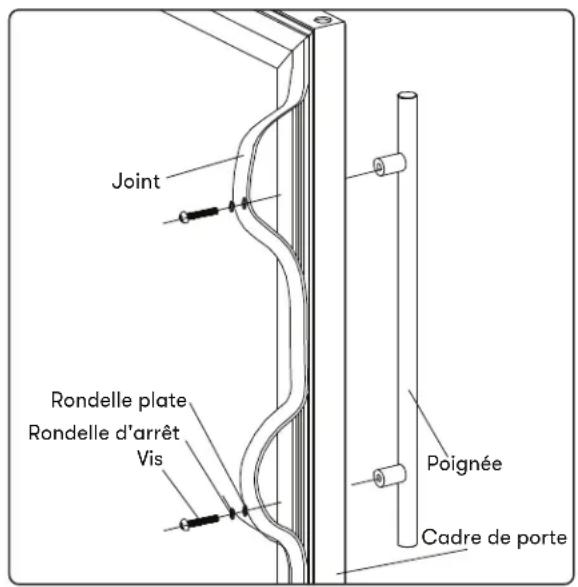

Installation de la poignée	17

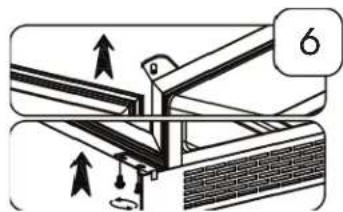

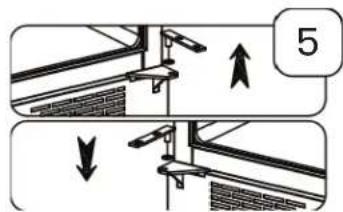

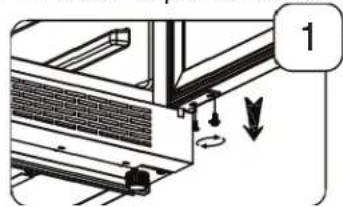

Inversion de l'ouverture de la portede votre apparéil	18
Installation des étagères en bois	19

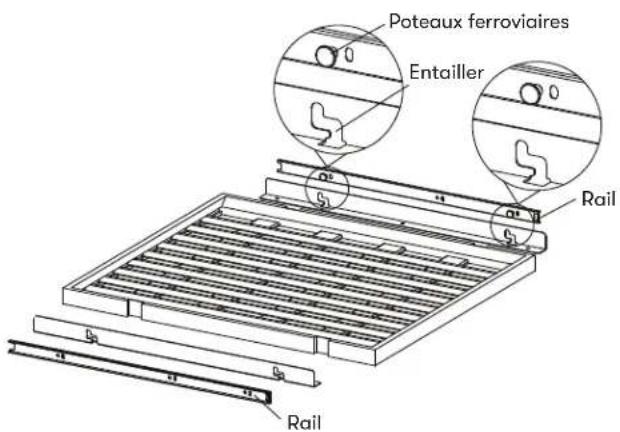

Retrait des étagères en bois	19

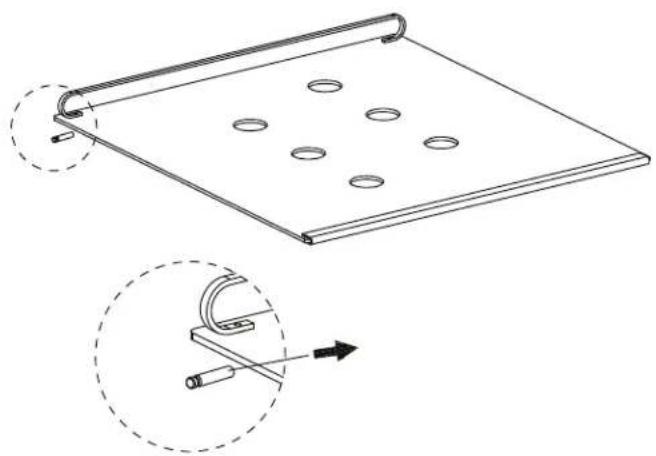

Retrait des clayettes en verre	20

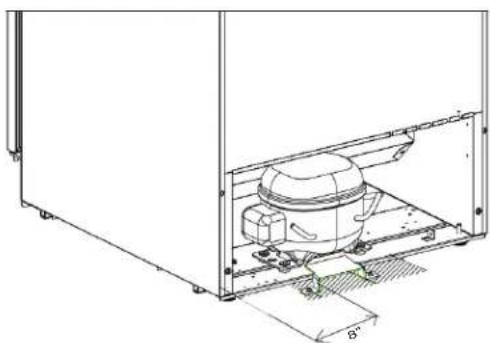

Installation du support anti-renversement	20
Fonctionnement de votre apparéil	21-23
Utilisation du tableau commande	21
Éclairage interieur	22
Alarmede porte ouverte	22
Mode Shabbath	22
Mode vitrine	23
Alarmede température	23
Dégivrage	23
Entretien	24-25
Bruits normaux	24
Nettoyage et entretien	24
Panne d'électricité	25
Déplacement du refroidisseur de vin et boissons	25
Conseils d'économie d'énergie	25
Dépannage	26-28
Dépannage et remarques	28
Remarques	28
Garantie limitée	29
Enregistrement du produit	30

Votre sécurité et celle desgens qui vous entourent sont très importantes.

Ce manuel contient de nombreux messages de sécurité relatifs à votre apparéil. Lisez tous les messages et conformez-vous-y en tout temps.

Voici le symbole d'alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pouraient entrainer de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole d'alerte à la sécurité et comportent les mots « DANGER», « AVERTISSEMENT » ou « ATTENTION »

DANGER

Le mot « danger » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une blessure grave ou la mort.

AVENTISSEMENT

Le mot « averissement » signifie que le fait de ne pas tener compte de l'énoncé de sécurité peut entrainer des dommages importants au produit, une léSION corporelle grave ou la mort.

ATTENTION

Le mot « attention » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entrainer une lésion corporelle mineure ou modérée, ou encore des dommages au produit ou à la propriété.

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Sécurité générale

DANGER

Lors de l'utilisation d'un électroménager électrique, vous devriez toujours prendre des précautions de base pour réduire les risques d'incendie, de décharge électrique et de léSION corporelle.

AVENTISSEMENT

Pour réduire les risques d'incendie, de décharge électrique ou de lésion corporelle, débranchez l'appareil ou coupez l'alimentation électrique avant de procéder à son entretien.

ATTENTION

Cet apparéil utilise un fluide réfrigérant inflammable! Pour réduire les risques de fuite lors de sa manutention, de son déplacement ou de son utilisation, assurez-vous d'éviter d'endommager les tubes réfrigerants.

N'utilisez cet appeareil que de la façon décrite dans le present manuel. Toute autre utilisation non recommandée peut causeur un incendie, une décharge électrique ou une lésion corporelle.
Cet appeareil n'est pas concu pour etre utilise par de jeunes enfants ou des personnes handicapées, a moins qu'un adulte responsable les surveille de pres pour veiller ac ce quils l'utilisent en toute sécurité.
Il est important que les jeunes enfants fassent l'objet d'une surveillance étroite pour veiller à ce qu'ils ne jouent jamais avec l'appareil.
Pour vous protégger contre les risques de décharge électrique, n'IMMERGEZ JAMAIS l'appareil, le cable ou la prise électrique dans l'eau et ne les vaporisez pas avec des liquides.

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Débranche l'appareil de la prise de courant lorsque vous ne l'utilise pas, lorsque vous le déplacez et avant de le nettoyer.
Pour débrancher l'appareil, serrez fermement la fiche et retirez-la de la prise murale. Ne débranchez jamais l'appareil en tirant sur le cable.
- Ne faites jamais fonctionner l'appareil en présence de matières explosives ou d'émanations inflammables.
- Ne placez jamais l'appareil ou l'une de ses pieces prés d'une flâme nue ou d'un apparéil de cuisson ou de chauffage.
Ne faites jamais fonctionner l'appareil si le cable ou la fiche sont endommages, si le produit est defectueux, s'il est tombé sur le sol ou s'il est endommaged d'une quelconque maniere.
Il peut etre dangereux d'utiliser des accessoires que le fabricant ne recommande pas.
Ne faites jamais fonctionner l'appareil si son boitier est enlevé ou endommagé.
Toute fiche branchée dans une prise secteur (prise murale) instable peut partager un risque de surchauffe et cause la déformation de la fiche. Communiquez avec un électricien qualifié pour procéder au remplacement de toute prise instable ou endommagée.
- Placez l'appareil à un endroit où il est à l'abri de la lumière directe du soleil et de sources de chaleur (cuisinière, chaufferette, radiateur, etc.).

AVENTISSEMENT

Avertissement Prop. 65 pour les résidents de la Californie: ce produit peut contenir des produits chimiques reconnus par l'etat de la Californie comme pouvant cause le cancer, des anomalies congenitales ou d'autres troubles de la reproduction.

Cet apparéil est exempt de CFC et de HFC, et contient de faibles quantités d'isobutane (R600a), un agent de refroidissement respectueux de l'environnement.
Voudevez you assurer que le circuit de frigieration n'est pas endommagelors de l installation de l'appareil. Toutefois, s'il est endommageluterieurement, evitez toute source de feu nu ou de chaleur. La piece dans laquelle se trouve I'appareil doit etre adequatement aerée, en conformite avec les codes en vigueur de voire localite, province ou Etat.
N'utilisez jamais un apparéil dont le circuit est endommagé.

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Assurez-vous que les orifices d'airation de l'appareil et les évets se trouvant à proximite de celui ci ne sont jamais couverts ou bloqués.
Nous n'assumons aucune responsabilité pour tout dommage causé par une mauvaise utilisation de l'appareil ou par des réparations effectues par une personne non qualifiée. Si l'un ou l'autre de ces cas se présente, la garantie ne s'appliquera pas et nous n'assumerons aucune responsabilité.

AVENTISSEMENT

N'utilisez jamais un électroménager électrique à l'intérieur de l'appareil.

• Ne tentez jamais de réparer ou de remplaçer une piece de l'appareil à moins qu'il soit expressément recommendé de le faire dans leprésent manuel. Tous les travaux d'entretien doivent être effectuels par un technicien qualifié.
  Remettez tous les panneaux d'acces en place avant de faire fonctionner l'appareil.
• Deux personnes ou plus sont requises pour déplacer et pour installer l'appareil. Le non-respect de cette recommendation peut entraîner une blessure au dos ou d'autres léasons.
  Ne nettoyez jamais des pieces de l'appareil avec un liquide inflammable. Les vapeurs de ce type de produit peuvent partager un risque d'incendie ou d'explosion. N'utilisez et n'entreposez jamais d'essence ou d'autres liquides ou vapeurs inflammables pres de cet apparéil ou de tout autre apparéil. Ces vapeurs peuvent partager un risque d'incendie ou d'explosion.
  Ne branchez ou ne débranchez jamais la fiche électrique si vos mains sont mouillées.
  Il est recommandé d'utiliser un circuit dédié servant exclusivement à cet apparéil. Utilisez des prises qui ne peuvent pas être mises hors tension par un interrupteur à bascule ou à tirage.

AVENTISSEMENT

Pour réduire les risques d'incendie, de décharge électrique ou de lésion corporelle, débranchez l'appareil ou coupez l'alimentation électrique avant de procéder à son entretien.

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Conservez les prsentes instructions

Si vous éprouvez des difficultés, consultez le guide de dépannage se trouvant à l'arrière duprésent manuel. Il dresse une liste de problèmes de fonctionnement mineurs auxquels vous pouvez remédier vous-même.

Comment mettre votre viel apparéil au rebut

Mettez l'emballage de votre apparéil au rebut de façon ajustate. Le matériel de réfrigération doit être mis au rebut convenablement et d'une manière respectée de l'environnement. Cela s'applique à vos derniers ençétants et à leur nouvel apparéil à la fin de sa vie utile.

AVENTISSEMENT

Pour vous assurer de rendre inutilisables vos apparèils mêux et usés avant de lesmettre au rebut, enlevez la fiche, coupez le cable d'alimentation et retirez ou détruirez toute languette à pression ou tout capuchon à enclenchement. Il sera ainsi difficile que des enfants s'enferment dans l' apparèil en jouant (risque d'asphyxie) ou mettent leur vie en danger de toute autre manière.

Cet apparéil ne doit pas être mis au rebut avec les ordures menagères normales.
Le circuit de refroidissement, particulièrement l'échangeur thermique se trouvant à l'arrière et sous l'appareil, ne doit pas être endommagé.
Le symbole sur le produit ou sur son emballage indique que cet apparéil ne doit pas être traité comme une ordure menagère normale, mais que vous doivent l'apporter à un centre de recyclage pour apparéilslectroniques et électriques. Enmettant convenablement au rebut ce produit, vous contribuez à la protection de l'environnement. La mise au rebut incorpore de l' apparéil met en péritl l'environnement et presente des risques sanitaires. De plus amples renseignements sur le recyclage du produit sont disponibles à votre mairie locale ou au service de récepération de déchets de toute région.

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Avant d'utiliser votre appareil

Enlevez tout l'emballage interieur et extérieur.

Avant de brancher l'appareil à l'alimentation électrique, laissez-le en position verticale pendant environ deux heures. Cela réduira la possibilité que le système de refroidissement fonctionne mal en raison de sa manutention pendant le transport.
Nettoyez la surface interieure de l'appareil avec de I'eau chaude et un chiffon doux.
La porte de l'appareil peut s'ouvrir du cote gauche ou droit. L'appareil est livre pour que la portes ouvre du cote gauche. Si vous souhaitez que la porte s'ouvre du cote droit, suivez les instructions « Inversion de l'ouverture de la porte de votre appareil » ci-dessous.

Installation de votre appareil

AVENTISSEMENT

N'entreposez pas ou n'installez pas l'appareil à l'extérieur.

L'appareil est concu pour etre encastré ou autoportant.

Installez votre appareil sur un plancher qui est assez solide pour supporter son poids lorsqu'il est rempli au maximum de sa capacité. Mettez votre appareil de niveau en ajustant les quatre pattes.
- Placez l'appareil à un endroit où il est à l'abri de la lumière directe du soleil et de sources de chaleur (cuisinière, chaufferette, radiateur, etc.). La luzère directe du soleil peut alterer le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation d'électricité. Les températures ambantes extrémement froides peuvent aussi nuire au bon fonctionnement de l'appareil.
N'installez jamais l'appareil dans un endroit humide.
Branchez l'appareil dans une prise electrique dédiée et facile d'accès.
Pour toute question concernant l'alimentation ou le raccordement électrique, adressez-vous à un électricien qualifié ou à un centre de service autorisé.

Pour toute securite, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

L'event se trouvant a l'avant de l'appareil ne doit jamais etre couvert ou bloque.
Le raccordement electrique de l'appareil doit etre fait en conformite avec les codes de I'electricite de la route ainsi que de la vie t at ou province.
- Deux personnes ou plus sont requises pour déplacer et installer le refroidisseur de vin et boissons. Le non-respect de cette recommandation peut entrainer une blessure au dos ou d'autres blessures.
Le rendement du refroidisseur peut diminuer quelque peu si la circulation d'air est restreinte parce que l'appareil est rempli au maximum de sa capacité.
- Installé le refroidisseur de vin et boissons dans une zone bien ventilée où la température ambiente est supérieure à 10^ et inférieure à 32^ .

Attention

Ne surchargez jamais votre apparéil.
N'ouvre pas la porte a moins que cela soit nécessaire.
Ne recouvre jamais les étagères avec du papier d'aluminium ou tout autre matériel susceptible de générer la circulation de l'air.
Si l'appareil est vide pendant une longue période, nous vous suggerons de le débrancher et, après l'avoir bien nettoyé, de laisser la porte entrouverte pour permettre la libre circulation de l'air à l'intérieur afin de prévenir la formation de condensation, de moisissure ou d'odeurs.

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l'appareil.

Raccordement électrique

Assurez-vous que la tension indiquée sur le produit correspond à la tension d'alimentation.

AVENTISSEMENT

L'utilisation incorrekte de la prise de mise à la terre peut entrainer des risques de décharge électrique. Si le cable d'alimentation est endommagé, faites-le replacer par un électricien qualifié ou par un centre de service autorisé.

Pour assurer votre sécurité, cet apparéil doit être dûment mis à la terre. Pour minimiser les risques de décharge électrique, le cable d'alimentation de cet apparéil est muni d'une fiche à trois broches qui s'adapte aux prises murales standards à trois bornes.

Ne coupez pas et n'envez pas la troisième broche (mise à la terre) du cordon d'alimentation fourni, indépendamment des circonstances. Pour votre sécurité personnelle, cet apparéil doit être dûment mis à la terre.

Faites vérifier la prise murale et le circuit par un électricien qualifié pour vous assurer de la mise à la terre ajustée de l'appareil. Lorsque la prise murale ne compte que deux bornes, il est de votre responsabilité et de votre obligation de la faire remplaçer par une prise murale à trois bornes dûment mise à la terre.

Pour prévenir toute blessure accidentelle, le cable doit être fixé à l'arrière de l'appareil, ne pas être exposé et ne pasPENDRElibrement.

L'appareil doit toujours être branché dans une prise électrique individuelle et dédiée dont la tension nominale correspond à la tension indiquée sur la plaque signalétique de l'appareil. Cela permet d'obtenir un rendement optimal et prévenir la surcharge des circuits de câblage, ce qui peut causeur un risque d'incendie en cas de surchauffe. Ne débranchez jamais l'appareil en tirant sur le cable. Saisissez toujours fermement la fiche et retirez-le de la prise. Réparez ou remplacez immédiatement tout cable d'alimentation effiloché ou endommagé. N'utilise jamais un cable fissure ou endommagé par de l'abrasion. Lorsque vous déplacez l'appareil, prenez soin de ne pas endommager le cable d'alimentation.

N'utilisez jamais votre apparéil avec une rallonge électrique, à moins qu'elle ait été examinée et mise à l'essay par un technicien qualifié ou par un agent de service. La rallonge électrique doit respecter la norme UL/CUL, doit être munie de trois broches, dont une de mise à la terre, et doit avoir une capacité nominale de 115 volts et d'au moins 10 ampères.

Merci de vous estreprocuureunrefroidisseur de vin et boissons Zephyr.

Zephyr se spécialise dans l'elaboration de produits de qualite supérieure dotes de fonctionnalités distinctives qui ameliorent votre style de vie. Veuillez visiter le www.zephyronline.com pour obtenir de plus amples renseignements sur votre apparéil et sur d'autres produits Zephyr.

Ce manuel contient des renseignements importants relatifs à l'installation, à l'utilisation et à l'entretien ajustés de votre refroidisseur de vin et boissons. Suivez les instructions de ce manuel pour maximiser le rendement et l'efficacité de votre apparéil.

Pour vos dossiers

Veuillez prendre note du numero de modèle et du numero de referencia de votre apparéil et les inscrite ci-dessous en vue de consultations ultérieures. Ces deux numérios, nécessaires pour obtenir les services d'entretien et de réparation couverts par la garantie, se trouvent sur la plaque signalétique située à l'arrière de l' apparéil. Vous pouvez également agrafer votre reçu au manuel, puisqu'il s'agit de la preuve d'achat dont vous pourriez aussi avoir besoin pour Broker du service pendant la période de garantie.

Numero de modulo:

Numero de série :

Date d'achat :

Pour que nous puissions vous offrir un service optimal, veuillez suivre les instructions suivantes lorsque vous communiquez avec le service à la clientèle de Zephyr :

Si vous avez reçu un produit endommagé, communiquez immédiatement avec le marchand ou détaillant qui vous a vendu le produit.
Lisez et suivez les instructions contenues dans le present manuel pour bien installer et utiliser votre refroidisseur de vin et boissons, et en effectuer l'entretien.
Lisez la section sur le dépannage pour diagnostique et pour solutionner les problèmes les plus fréquents.
Visitez-nous en ligne à http://www.zephyronline.com pour télécharger des guides sur nos produits, des ressources de dépannage supplémentaires et des informations actualisées.
Si vous avez besoin d'un service de garantie, nos sympathiques representants du service clientele sont disponibles sur notre site Web a l'adresse http://zephyronline.com/contact ou par téléphone au 888-880-8368.

Quantité Partie

Poignée de porte

Vis de poignée de porte (M4*35) (preinstallées)

Rondelles plates (Φ4.3*Φ8*0.5, M4) (preinstallées)

Rondelles élastiques (Φ4*1.1, M4) (preinstallées)

Goupilles d'espacement (Φ6*35)

Support de charnière de porte réversible

Axe de porte

Rondelles plates (Φ8.2*Φ16*1)

Vis (M5*12)

Support anti-basculement

Vis de support anti-basculement (ST5*50)

Rondelles plates (Φ6.5*Φ13*1)

Clous décoratifs noirs

Manchon d'axe de porte

Informations sur le produit

Cet apparéil doit être branché à une prise électrique standard mise à la terre de 115/120 volts, c.a. de 60Hz

DESCRIPTION DU PRODUIT Presrv refroidisseur à	in et à boissons pleine grandeur à deux zone
MODELE PRWB24F02AG
TENSION/FRÉQUENCY AC 115/60Hz
INTENSITÉ DE COURANT 2.5A
COULEUR Boîtier noir avec porte en acier inoxyda	ple
CAPACITÉ D'ENTREPOSAGE (112) bouteilles de biè	re + (59) bouteilles de 750 ml + 49 canettes
RéFRIGERANT R600a
PLAGE DE TEMPERATURES - ZONE SUPérieURE 40°F à 65°F
PLAGE DE TEMPERATURES - ZONE INFERIEURE 38°F à 65°F
DIMENSIONS (HxLxP) 69-5/8 po X 23-7/8 po X 27-1/2 po
POIDS BRUT (lb) 271lb
POIGNÉE PRO OPTIONNELLE PRHAN-F001
FILTRÉ À CHARBON DE REMPLACEMENT ZOF-C004

• La capacité de stockage est basée sur 12 oz standard. boites et 750 ml. Bouteilles de vin de style cordelais.

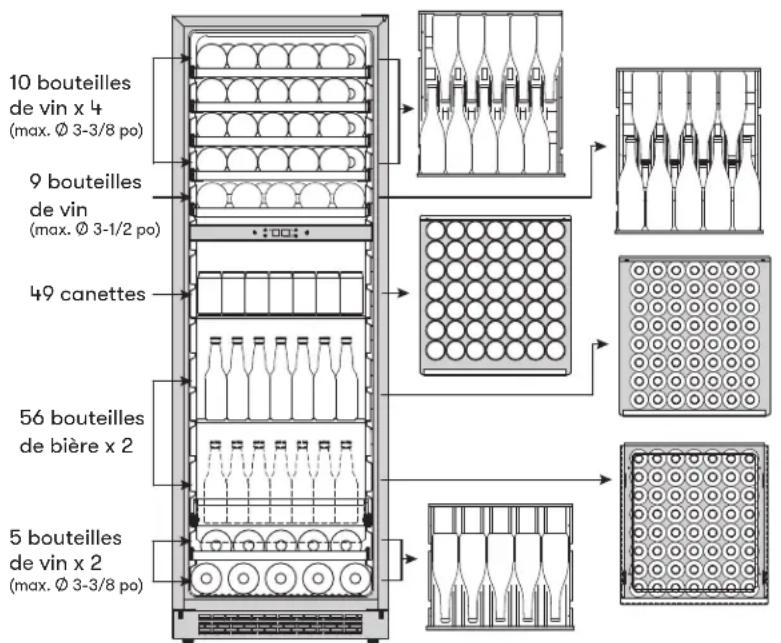

Entreposage interne

112 bouteilles de vin + 49 canettes + 59 bouteilles de vin capacité

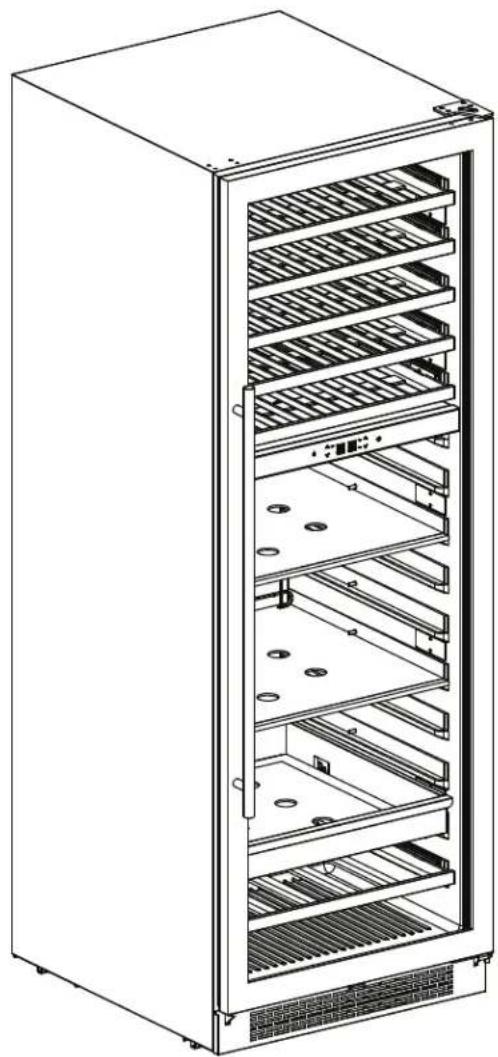

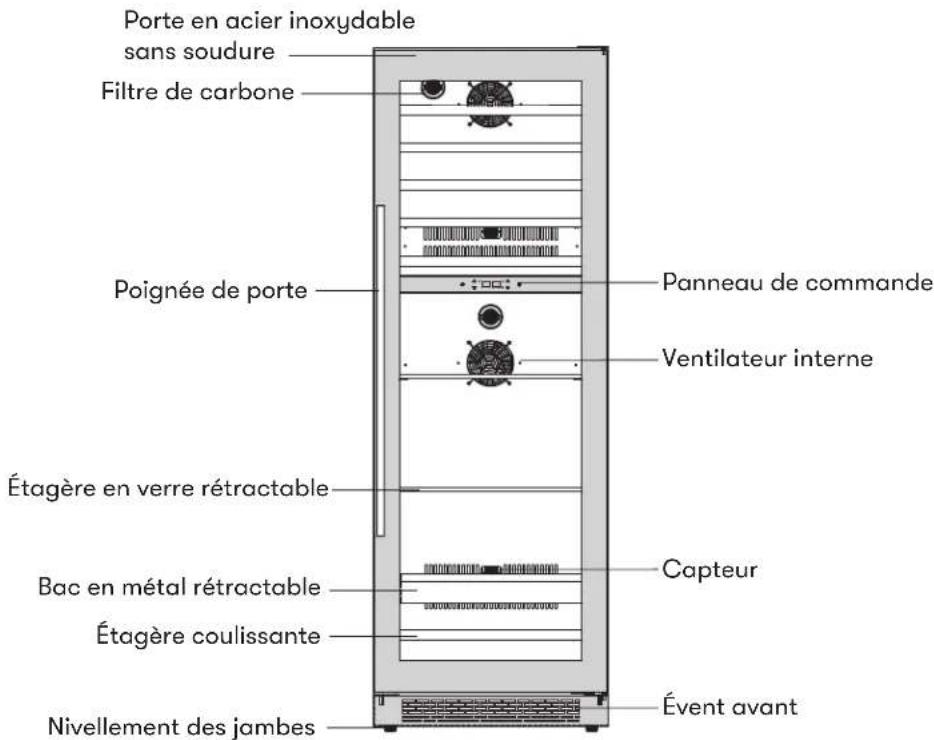

Identification des pieces

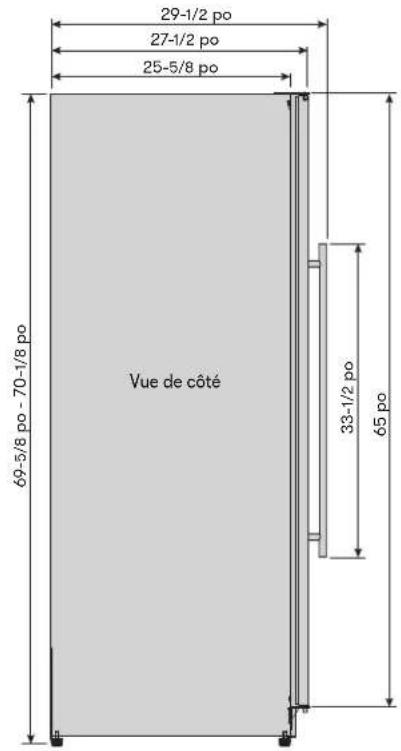

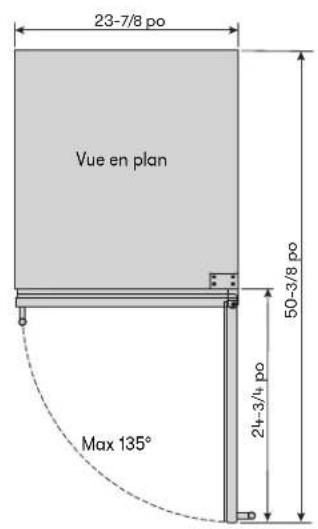

Dimensions

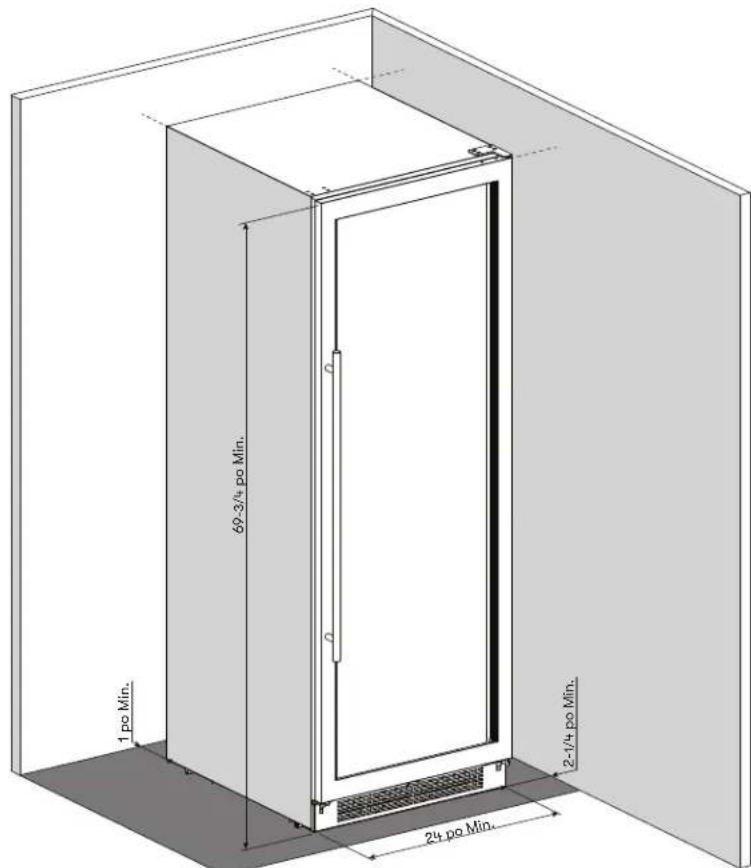

Espace libre requis pour l'installation

Lors de l'installation du refroidisseur de vin et boissons sous un comptoir, veuillez respecter les espaces libres recommendés ci-dessous.

Pour un bon dégagement de la prise électrique, laissez au moins 1 po de dégagement à l'arrière comme indiqué sur le schéma.
- Une installation à cote d'un mur nécessitera un dégagement de porte minimum de 2-1/4 po pour accueillir la poignée Zephyr.
L'armoire doit permettre au moins 24 po pour la largeur et 34 po pour la hauteur pour accueillir le refroidisseur de vin et boissons.
Le cable d'alimentation est situé à l'arrière à droite de l'unité et a une longueur de 72 po pour s'adapter à plusieurs emplacements de prise.
- Une fois que vous étés pré à installer l'unité, vous devez régler les pieds pourmettre à niveau le refroidisseur de vin et boissons.
L'installation doit permettre de tirer l'unité vers l'avant pour l'entretien, si nécessaire.

Filtre à charbon

Un filtré à charbon intégré protège vos vin et boissons en agissant comme une barrière naturelle contre les mauvaises odeurs. Vous devriez replacer le filtré à charbon tous les trois à six mois, selon le niveau d'exposition de votre apparéil aux mauvaises odeurs. Si vous installez l' apparéil dans une cuisine, il est idéal de replacer le filtré tous les trois mois.

Pour-retirer le filtré à charbon du panneau arrêté,faites-le tourner dans le sens antihoraire.

No de piece du filtré à charbon de remplacement: ZOF-C004

Installation de la poignée

Si une poignée professionnelle est souhaïée, le numéro de piece est PRHAN-F001.

1. Écartez le joint d'étanchéité du côte ou vous pouze installer la poignée. Sous le joint d'étanchéité se trouvent deux trous désignés pour l'installation de la poignée et deux vis préinstallées.
2. Fixez fermement la poignee en place comme indiqué en utilisant les deux vis, les rondelles d'arrêt et les rondelles plates préinstallées.

Zephyr Presrv pro handle

Partie #: PRHAN-F001 Couleur: acier inoxydable

Inversion de l'ouverture de la porte de votre appareil

Si vous souhaitez inverser le sens d'ouverture de la porte, veuillez suivre les instructions ci-dessous. Pour inverser la porte de votre application en toute sécurité, il faut au moins deux personnes.

1. Ouvrez la porte et à l'aide d'un tournevis cruciforme, retirez les vis inférieures de la charnière inférieure.

1. Tirez vers le bas pour-retirer la porte vitrée et placez-la sur une surface rembourse pour éviter de la rayer.

1. La porte tourne à 180 degrés. Retirez l'aimant de porte et installez-le du côte opposé. Retirez le couvercle en plastique argente de la charnière supérieure de la porte.

1. Retirez les vis de la charnière supérieure droite. Placez la charnière supérieure droite dans un endroit sur au cas où vous auriez besoin de renverser la porte à l'avenir. Retirez les couvercles décoratifs du coin supérieur gauche de la charnière. Installes la charnière supérieure gauche en serrant les vis à travers la charnière gauche sur l'armoire. Insérez les couvercles décoratifs dans la charnière supérieure droite. Insérez le couvercle en plastique argenté dans la charnière inférieure de la porte.

1. Retirez l'axe de la porte de la charnière inférieure droite.
   Installez l'axe de porte sur la charnière inférieure gauche.

1. Insérez délicatement la porte dans la charnière supérieure gauche, puis faites glisser la porte sur le dessus de la charnière inférieure et fixez la porte en installant les vis inférieures.

Pour éviter d'endommager la porte ou le joint de porte, assurez-vous que la porte est ouverte à au moins 90 degrés lorsque vous retirez les étagères du compartment de rail.
La portes s'ouvre a un maximum de 135 degrés avec un arrêt de porte sur la charnière inférieure empêchant la porte de s'ouvrir davantage.

Installation des étagères en bois

1. Ouvrez complètement la porte.
2. Alignez les encoches de l'etagere avec les montants de rail a droite et a gauche.
3. Poussez l'étagère vers le bas, puis poussez-la à fond jusqu'à ce que l'étagère repose complètement à l'intérieur de l'unité et que vous puissiez fermer la porte.
4. L'étagère doit glisser doucement d'avant en arrêté. Si ce n'est pas le cas, vous devrez peut-être le supprimer et recommencer.

CONSEIL: Pour éviter d'endommager le joint de porte, assurez-vous d'ouvrir complètement la porte avant desteroler les etagères de leur rail.

Retrait des étagères en bois

1. Ouvrez complètement la porte.
2. Retirez tout le contenu chargé sur l'étagère, le cas échéant.
3. Alignez les encoches de la tablette avec les montants du rail comme indiqué ci-dessous. Cela vous obligera à vous accrocher aux deux rails lorsque vous déplacez l'étagère pour aligner les poteaux avec les encoches des deux côtés de l'étagère.
4. Soulevez uniformément l'étagère, puis tirez-la vers l'extérieur.

Retrait des clayettes en verre

1. Ouvrez complètement la porte.
2. Retirez tout le contenu charge sur l'étagère, le cas échéant.
3. Tirez les goupilles d'espacement des deux cots pres du coté interieur du cadre de couche pour sortir les étagères en verre.

Installation du support anti-renversement

1. Positionnez le support antibasculement à au moins 8 po de gauche ou de croite du côté du refroidisseur.
2. Installé le support antibasculément au sol à l'aide des vis fournies de 2 po.
3. Repoussez le refroidisseur dans le support antibasculement en veillant a ce que le support chevauche le bas du refroidisseur.

Si l'unité est débranchée, coupée de courant ou éteinte, vous devez attendre 3 à 5 minutes avant de redémarrer l'unité. Si vous essayez de redémarrer avant ce début, l'appareil risque de ne pas démarrer et de ne pas conserver la première température réglée.

Utilisation du tableau commande

Ce refroidisseur à vin et à boissons à une plage de température de 40^ à 65^ sur la zone supérieure et de 38^ à 65^ sur la zone inférieure.

Touché de mise en marche

Tenez cette touche enforcée pendant trois secondes pour allumer et eteindre l'appareil. Lorsque le compresseur de I'appareil est en marche, le témoin lumineux R peut s'allumer pour indiquer que cette fonction est active.

Augmentation de la température

Appuyez sur cette touche pour augmenter la température d'un degré. Le réglage de température le plus élevé de cet apparéil est de 65^ .

Réduction de la température

V Appuyez sur ce bouton pour diminuer la temperature par incréments d'un (1) degré. 40^ est la température la plus bajo disponible sur la zone supérieure et 38^ est la temperature la plus bajo disponible sur la zone inférieure.

Éclairage interieur

Appuyez sur cette touche pour parcourir les différents réglages de l'éclairage interieur. Trois réglages d'éclairage sont disponibles : blanc nuage, bleu foncé et amberé.

Sélecteur de °F/°C

Tenez les boutons d'augmentation et de diminution de température enforcés en même temps pour changer l'affichage de la température.

REMARQUE: Le refroidisseur de vin et boisons est équipé d'une fonction de mémorisation de la température. Si l'alimentation est soudainement coupée, la température régée précédemment sera enregistrée et le refroidisseur reviendra à ce réglage une fois l'alimentation rétablie.

Fonctionnement de votre(APpeuil

Éclairage interieur

Le refroidisseur est équipé de lampes interieures latérales à trois réglages de couleur : amberé, blanc nuage ou bleu foncé. Puisque l'appareil est vendu avec une porte en verre, l'intérieur est visible, que la porte soit ouverte ou fermée.

Vou puez choisir de regler l'éclairage dans deux modes : mode vitrine ou mode automatique.*

Mode vitrine

L'intérieur est constamment illuminé, que la porte soit ouverte ou fermée. Le mode d'affichage est une fonction personalisée / définié par l'utilisateur, et non une fonction quotidienne normale.

Mode automatique

L'intérieur s'illumine chaque fois que la porte est ouverte et s'est int en s'estompant lorsque la porte est fermée. Cette option est activée par un capteur situé dans l'event avant et permet au réfrigerateur de savoir quand la porte est ouverte ou fermée.

*Le mode automatique est le mode par défaut. Pour passer d'un mode à un autre, tenez le bouton de l'éclairage interieur enforcé pendant trois secondes.

Alarme de porte ouverte

Si la porte reste ouvertependant plus de trois minutes, une alarme sonne et le code 00 clignote a l'écran d'affichage.

Mode Shabbath

Le mode Shabbath désactive les fonctions programmesés par l'utilisateur ainsi que toutes les fonctions extérieures, y compris l'éclairage, l'affichage et les alarmes sonores. L'appareil continue de maintainir la température interieure et les valeurs des réglages.

Pour activer ou désactiver le mode Shabbath, appuyez sur le bouton d'alimentation en appuyant simultanément deux fois sur le bouton d'augmentation de la température. L'éclairage interieur et le tableau d'affichage resteront éteints jusqu'à la désactivation du mode Shabbath.

REMARQUE: Meme si le tableau d'affichage n'est pas visible, les reglages de température demeurent actifs et la température interieure est conservée. Le mode Shabbath demeure actif jusqu'à sa désactivation.

Mode vitrine

Avec ce mode, le compresseur et les ventilateurs ne s'allument jamais, mais toutes les autres fonctions demeurent actives. Lors de l'utilisation du mode vitrine, un témoin lumineux R clignote lentement sur l'écran d'affichage.

Pour activer ou désactiver le mode vitrine, appuyez sur le bouton d'alimentation en appuyant simultanément deux fois sur le bouton de diminution de la température.

Alarme de température

Si la température interieure est supérieure à 73^ (23^) , « Hl » s'affiche sur le panneau de commande de température et l'alarme de température retentit en continu après une heures. Cela indique que la température interieure est trop élevé. Si la température interieure est inférieure à 28^ (-2^) , « LO » s'affiche sur le panneau d'affichage de la température et l'alarme de température retentit en continu après une heures. Si l'une de ces situations se produit, veuillez consulter la section de dépannage pour有關ir de I'aide.

Dégivrage

Le refroidisseur de vin et boissons est conçu avec un système de dégivrage automatique. Toutefois, dans des environnements plus froids, il est possible que du givre s'accumule. Aussi, plus les conditions ambantes sont humides, plus il est possible que du givre s'accumule. Dans la mesure du possible, gardez la porte fermée et évitez de l'ouvrir inutillement pour minimiser l'accumulation de givre.

Si le givre empêche la porte de se refermer adéquatement, il est possible que vous ayez à étéindre l'appareil jusqu'à la fonte totale du givre. Utilisez un chiffon absorbant pour sécher l'appareil.

AVERTISSEMENT

N'essayez jamais d'éliminer le givre avec un objet pointu.

Bruits normaux

Votre refroidisseur de vin et boisons peut émettre des bruits auxquels vous n'êtes pas habitués. La plupart des bruits sont normaux. Les surfaces dures comme les planchers ou les murs peuvent donner l'impression que les bruits sont plus forts qu'ils le sont en réalité. Veuillez tracer ci-dessous une liste de bruits auxquels vous n'êtes peut-être pas habitués ainsi que leur source.

La circulation de liquide réfrigerant ou d'eau peut produit des cliquetis.
Les éléments entreprises sur le refroidisseur de vin et boissons peuvent également faire du bruit.
Le compresseur a haut rendement peut émettre des vibrations ou un son aigu.
L'ecoulement de l'eau entre l'évaporateur et le réservoir peut produit des bruits d'éclaboussure.
- À la fin de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de vin et boissons peut émettre des gargouillis.
Il est possible que vous entendiez le ventilateur pousser l'air dans le condensateur.

Nettoyage et entretien

Le nettoyage périodique et l'entretien ajustat de l'appareil assurent son efficacite, son rendement optimal et sa longevite.

Nettoyage de l'intérieur

1. Débranchez l'appareil.
2. Ouvrez la porte, puis enlever les vin et boissons et les tablettes.
3. Avec un chiffon propre, essuyez l'intérieur de l'appareil.
4. Reinsérez les tablettes et les vin et boissons.
5. Rebranchez l'appareil.

Nettoyage extérieur

La porte et l'armoire peuvent être nettoyées avec un détermgent doux et une solution d'eau tiège comme deux (2) cuillères à soupe de bicarbonate deSoude pour un (1) litre d'eau. N'utilise pas de nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce et rincez à l'eau claire. Essuyez avec une serviette propre et douce pour éviter les taches d'eau. Si le panneau de porte est en acier inoxydable, il peut se décolorer lorsqu'il est exposé au chlore et à l'humidité. Nettoyez l'accier inoxydable avec un chiffon imbibé d'un détermgent doux et d'une solution d'eau tiège.

Panne d'électricité

La plupart des pannes d'électricité prennant fin au bout de quelques heures et ne devraient pas avoir d'incidence sur la température interieure de votre apparéil si vous minimisez le nombre de fois où vous ouvrez la porte. Si la panne dure plus de temps, vous doivent prendre les mesures nécessaires pour protégger le contenu de votre apparéil.

Déplacement du refroidisseur de vin et boissons

Enlevez tous le contenu de l'appareil.

Fixez tous les éléments libres (etagères) se trouvant à l'intérieur de l'appareil avec du ruban.
Pour éviter tout dommage, repliez la patte ajustable vers le haut en la faisant tourner dans le sens horaire.
Tenez la porte fermée avec du ruban.
Assurez-vous que l'appareil demeure en position verticale pendant le transport. Protégéz également l'extérieur de l'appareil avec une couverture ou une autre protection.

Conseils d'économie d'énergie

Vous devriez installer l'appareil a l'endroit le plus frais de la piece, loin d'appareils Produisant de la chaleur et a l'abri de la luziere directe du soleil.
Assurez-vous que l'appareil est convenablement aéré. Ne couvrez jamais les évets.
Ouvrez la porte le moins longtemps possible.

Problème possible Cause possible Solutions
L'appareil ne fonctionne pas.	Pas branché.	Assurez-vous que l'appareil est branché et que la prise de courant est sous tension.
	L'appareil est étéint. Allumez l'appareil.
	Le disjoncteur s'est déclenché ou a un fusible grillé.	Remplacez le fusible cassé ou réinitialisez le disjoncteur.
	Le mode sabbat peut être activé.	Consultez la section Fonctionnement de votre apparéil et vérifiez si le mode Sabbat est désactivé.
L'appareil n'est pas assez froid.	Le réglage du contrôle de la température est trop élevé.	Réglaz la température réglée.
	L'environnement externe peut nécessiter un paramètre plus élevé.	Gardez l' apparéil à l'abri du soleil ou d'autres sources de chaleur.
	La porte est ouverte trop fréquement ou pendant de longues périodes.	Fermez bien la porte et n'ouvre pas la porte trop fréquement ou pendant une longue période.
	Le joint de porte n'est pas scellé correctement.	Assurez-vous que le joint de porten'est pas desserré.
	Le mode démonstration peut être activé.	Consultez la section Fonctionnement de votre apparéil et vérifiez si le mode de démonstration est désactivé.
	Le refroidisseur n'a pas une ventilation suffisante.	Lisez et suivez les «Exigences de dégagement d'installation» dans la section Instructions d'installation.
	Le refroidisseur a limité le début d'air en raison d'un stockage trop important.	Espace ouvert dans l'armoire pour permettre la circulation de l'air.
L'appareil s'allume et s'éteint fréquement.	La température ambiente est plus chaude que la normale.	Faites fonctionner le réfrigérateur à la température ambiente appropriée.
	Le joint de porte n'est pas scellé correctement.	Assurez-vous que le joint de porten'est pas desserré.
	La porte est ouverte trop fréquement ou pendant de longues périodes.	Fermez bien la porte et n'ouvre pas la porte trop fréquement ou pendant une longue période.
	La porte n'est pas complètement fermée	Assurez-vous que la portecest complètement fermée.
Le corps de l'appareil est électrifié.	L'unité n'est pas correctement mise à la terre.	Contactez votre électrique local pour tester votre système de mise à la terre électrique.
Du givre se forme dans l'appareil.	L'environnement est humide.	Bien que l'appareil utilise un système de dégivrage automatique, il peut être nécessaire de procéder au dégivrage manuel dans certaines conditions. Si le givre s'accumule, vous pouvez essayer de régler votre réfrigérateur à une tempête plus chaude, minimier le nombre de fois où vous ouvrez la porte, ou débrancher l'appareil pour faire fondre le givre.
	La température ambiente est trop BASSE.
	La porté est ouverte trop souvent.
L'appareil fait trop de bruit.	La circulation de liquide réfrigérant peut produit des cliquetis, ce qui est normal. À la fin de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de vin et boissons peut émettre des gargouillis.	À la fin de chaque cycle, il est normal que le mouvement du liquide réfrigérant dans votre refroidisseur de vin et boissons conduise des gargouillis. Le comprésseur a haut rendrement peut émettre des vibrations ou un son aigu.
	La contraction et l'expansion des parois interieures peuvent creer des bruits de craquement et d'éclatement.	Certains de ces bruits sont normaux. Ils sont causés par l'expansion et la contraction des parois interieures en raison des changements de température.
	L'appareil n'est pas{niveau ou est en contact avec un autre electroménager.	Assurez-vous que le refroidisseur est de niveau et qu'il n'est pas en contact avec un autre electroménager ou avec un meuble.
La porte ne se ferme pas bien.	L'appareil n'est pas de niveau.	Assurez-vous que l'appareil se trouve sur une surface nivelée.
	Le joint d'étanchéité est sale.	Nettoyez le joint d'étanchéité de la porte.
La porte ne se ferme pas bien.	Le joint d'étanchéité de la porte n'est pas bien installé.	Assurez-vous que le joint d'étanchéité de la porte est bien installé.
	Les étagères ne sont pas à la bonne position.	Installes les tablettes ajustement.
L'appareil s'allume et s'éteint fréquemment.	Le refroidisseur n'a pas une ventilation suffisante.	Lisez et suivez les «Exigences de dégagement d'installation» dans la section Instructions d'installation.

Remarques

Zephyr Ventilation, LLC (appele aux prsentes « nous ») garantit au premier acheteur (appele aux prsentes « vous ») des produits Zephyr (les « produits ») que ces produits sont exempts de defaults de matériel et de fabrication, comme suit :

Garantie limite de cinq ans sur le compresseur: Pour une période de cinq ans à partir de la date d'achat originale des produits, nous fournirons sans frais les pieces de remplacement du compresseur qui ont cesseré de fonctionner en raison d'un dernier de fabrication, sous réserve des exclusions et limites enumeratedes ci-dessous. Nous pouvons désirir, à notre discrétion exclusive, de réparer ou de remplaçer les pieces avant de decide deremplacer les produits.

Garantie limite de deux ans sur les pieces: Pour une période de deux ans a partir de la date d'achat originale des produits, nous fournirons sans frais les produits ou les pieces de remplacement (hormis les ampoules DEL, s'il y a lieu) qui ont cesser de fonctionner en raison d'un dernier de fabrication, sous reserve des exclusions et limites enumeratedes ci-dessous. Nous pouvons désir, à notre discrétion exclusive, de réparer ou de remplacer les pieces avant de decide deremplacer les produits.

Garantie limite d'un an sur la main-d'oeuvre : Pour une période d'un an a partir de la date d'achat originale des produits, nous fournirons sans frais la main-d'oeuvre requise pour proceder à la réparation des produits ou des pieces qui ont cesser de fonctionner en raison d'un début de fabrication, sous réserve des exclusions et limites énumérées ci-dessous. Un an après la date d'achat original, vous étés responsable de tous les frais de main-d'oeuvre associés à la presente garantie.

Pour obtenir du service en vertu de la garantie limite: Pour etre admissible au service de garantie, vous devez (a) nous aviser à l'adresse ou au numero de téléphone se trouvant ci-dessous dans les soixante jours qui suivant la discoverte du defaut; (b) nous fournir le numero de modèle et le numero de série; (c) déscrie la nature de tout defaut du produit ou de la pièce. Au moment de presenter la demande de service de garantie, vous devez fournir une preuve d'achat ainsi qu'une preuve de la date d'achat originale. Si nous déterminons que l'une ou l'autre des exclusions de garantie enumeratedes ci-dessus s'applique à votre cas ou si vous ne nous fournisse pas les documents nécessaires pour obtenir du service, vous serez responsable de tous les frais associés à l'expédition, au déplacement et à la main-d'oeuvre, ainsi que tous les autres frais liés aux services obtenus. La présente garantie ne se prolonge pas et ne recommence pas lors d'une réparation ou d'un remplacement couvert par la garantie.

Exclusions de la garantie : Cette garantie ne couvreet que la réparation ou le remplacement, à notre discrétion, des pièces ou produits défectueux. Elle ne couvreet aucun autre coût lié aux produits, y compris, sans s'y limiter, ce qui suit : (a) services d'entretien et de réparation normaux reçus pour les produits et les pièces non durables, comme des filtres, des ampoules et des fusibles; (b) dommage à un produit ou à une piece qui a été endommagé lors de l'expedition ou en raison d'un mauvais usage, de négligence, d'un accident, d'une installation fauitive ou contraire aux instructions, de travaux d'entretien inadéquats ou d'une réparation inadéquate (autre que par nous); (c) utilisation commerciale ou gouvernementale des produits, utilisation allant à l'encontre de l'usage prévu; (d) usure naturelle du fini ou usure causée par un entretien inadéquat, utilisation de produits nettoyants abrasifs ou corrosifs, de tampons nettoyeurs et de produits à nettoyer les fours; (e) éclats, bosselures ou craquelures causés par une mauvaise utilisation des produits; déplacements à votre domicile pour vous montré comment utiliser les produits; dommages aux produits causés par un accident, un incendie, une inondation, une catastrophe naturelle; (h) installation personnelée ou modification ayant une incidence sur l'état de fonctionnement des produits; (i) dommages à des biens personnes ou alforation d'alments en raison de l'utilisation des produits. Si vous vous trouvez à l'extérieur de la région que nous desservons, des coûts supplémentaires pouraient s'appliquer à l'expedition de pieces pour une réparation sous garantie à l'un de nos points de service désignés et au déplacement d'un technicien de service à VOte domicile pour réparer, désinstaller ou reinstaller les produits. Un an après la date d'achat original, vous étes également responsable de tous les frais de main-d'oeuvre associées à la presente garantie. Tous les produits doivent être insalçés par un installateur professionnel qualifié pour pouvoir recevoir des services d'entretien ou de réparation sous garantie.

Limites de la garantie : NOTRE OBLIGATION DE REPARER OU DE REMPLACER LES PRODUITS, À NOTRE DISCRIPTION, CONSTITUE VOTRE RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PRESENTE GARANTIE. NOUS NE POURRONS EN AUCUN CAS ÉTRE TENUS RESPONSABLES DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU PARTICULIER ATTRIBUABLE OU LIÉ À L'UTILISATION OU AU RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION ANTERIEURE SONT EXCLUSIVE ES ET REMPLACENT TOUTES LES AUTRES GARANTIES EXPRESSES. NOUS REJETONS ET EXCLUONS AUX PRESENTES TOUTES LES AUTRES GARANTIES EXPRESSES COUVRANTLES PRODUITS AINSI QUETOUTES LES GARANTIES IMPLICITES EN VERTU DE LA LOI, Y COMPRIS CELLES RELATIVES À LA QUALITE MARCHANDE ET À

L'ADEQUATION À UN USAGE PARTICULARIER. Dans les états ou provinces ne permettant pas une limite de la durée d'une garantie implicite, ou une exclusion ou limite des dammages indirects ou consécutifs, les limites et exclusions mentionnées ci-dessus ne s'appliquent pas. Dans la mesure ou les lois en vigueur interdisent l'exclusion de garanties implicites, la durée de toute garantie implicite pertinente se limite aux mêmes périodes d'un an et de deux ans décrites ci-dessus, si les lois en vigueur le permettent. Toute description orale ou écrite des produits ne seraqu'à identifier les produits et ne peut être considérée comme une garantie expresse. Avant d'utiliser, de mettre en marche ou de permettre l'utilisation des produits, vous devez déterminer la pertinence des produits pour leur usage prévu, et vous doivent assumer tous les risques et toutes les responsabilités liés d'une manière ou d'une autre à cette décision. Nous nous réservons le droit d'utiliser des pieces ou produits réparés ou remis en état dont le fonctionnement est équivalent aux pieces originales lorsque nos effectuons un remplacement ou une réparation sous la garantie. Le premier acheteur ne peut transférer cette garantie, qui n'est validé que dans le domicile ou consommateur ou le produit à été installé à l'origine, aux États-Unis ou au Canada. Cette garantie ne peut être transférée à un revendeur.

Veuillez consultier notre site Web pour obtenir de plus amples renseignements sur nos produits à www.zephyronline.com.

MAR20.0201

Nous vous félicitons d'avoir achété une produit Zephyr. Veuillez prendre un moment pour enregistrer votre nouvelle produit au www.zephyronline.com/registration

C'EST IMPORTANT

Cet enregistrement rapide est utile à bien des écarts.

• Il assure la couverture de votre garantie si vous avez besoin de service après-vente.
• À des fins d'assurance, il permet de confirmer que vous âtes le propretaire.
• Il vous permet de receivevoir des avis concernant des modifications ou des rappels de produits.

Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
