sE8 - Microphone SE Electronics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone à condensateur cardioïde
Marque	SE Electronics
Modèle	sE8
Capsule	Condensateur petit diaphragme fait à la main
Diagramme polaire	Cardioïde
Réponse en fréquence	20 Hz – 20 kHz
Sensibilité	25 mV/Pa (-32 dBV)
Niveau de pression acoustique max	Jusqu'à 159 dB SPL (avec atténuation)
Niveau de bruit équivalent	13 dB(A)
Rapport signal/bruit	81 dB(A)
Plage dynamique	126 – 146 dB (selon atténuation)
Filtre coupe-bas	80 Hz ou 160 Hz, 6 dB/octave
Atténuateur	-10 dB ou -20 dB
Alimentation fantôme	48 V (norme IEC 61938)
Impédance de sortie	110 ohms
Impédance de charge recommandée	> 1 kohm
Consommation électrique	2.7 mA
Connecteur	XLR 3 points mâle
Matériau du boîtier	Métal
Dimensions (diamètre x longueur)	23 mm x 120 mm
Poids	141 g
Contenu de la boîte (version simple)	Microphone, pince micro, bonnette
Entretien	Nettoyer avec un chiffon doux et sec
Stockage	Dans une boîte rigide ou pochette zippée
Garantie	Extension possible à 3 ans après enregistrement

FOIRE AUX QUESTIONS - sE8 SE Electronics

Quelle alimentation est nécessaire pour le sE8 ?

Le microphone nécessite une alimentation fantôme de 48 V conforme à la norme IEC 61938.

Comment utiliser l'atténuateur sur le sE8 ?

Le commutateur d'atténuation se trouve à l'extrémité du microphone. Il réduit le signal de 10 ou 20 dB pour éviter la distorsion lors de prises de son rapprochées ou de sources puissantes.

Quel filtre coupe-bas choisir ?

Le filtre à 80 Hz réduit les bruits de fond (rumble, pas). Le filtre à 160 Hz compense l'effet de proximité pour les prises de son très rapprochées. En position centrale, le filtre est désactivé.

Puis-je utiliser le sE8 sur scène ?

Oui, sa conception entièrement en métal et sa construction robuste le rendent fiable en environnement live.

Comment nettoyer le microphone ?

Essuyez-le avec un chiffon doux et sec après chaque utilisation. Stockez-le dans une boîte rigide ou une pochette à fermeture éclair.

Que faire en cas de problème avec le sE8 ?

Contactez d'abord votre revendeur pour un service rapide. Si une maintenance est nécessaire, elle sera organisée par lui.

Comment étendre la garantie du sE8 ?

Enregistrez votre produit sur le site www.seelectronics.com/registration pour bénéficier de trois années complètes de garantie.

Quels accessoires sont inclus avec le sE8 ?

La version simple inclut le microphone, une pince avec adaptateur de pas de vis, et une bonnette. La version appariée comprend deux microphones, deux pinces, deux bonnettes, une barre stéréo et un caisson de dérangement en métal.

Quelle est la directivité du sE8 ?

Le diagramme polaire est cardioïde, idéal pour capter le son devant le micro et réduire les bruits latéraux et arrière.

Quelles sont les dimensions et le poids du sE8 ?

Diamètre : 23 mm, longueur : 120 mm, poids : 141 g.

MODE D'EMPLOI sE8 SE Electronics

Nous voudrions vous remercier personnellement pour avoir choisi ce microphone SE! Ce manuel contient des informations importantes pour mettre en place et utiliser votre nouveau matériel. Merci de prendre quelques minutes pour lire attentivement ces instructions. Nous espérons que vous apprécierez travailler avec ce microphone autant que nous avons eu plaisir à le concevoir et le créer pour vous.

Très sincèrement, L'équipe SE

Brève description

Le SE8 est un microphone à condensateur de haute qualité prévu pour un large champ d'applications en studio et en live, idéal pour la prise de guitare acoustique, du piano, de la batterie et infiniment plus encore. Grâce au processus de fabrication fait-main de sa capsule à condensateur 0.5", et d'un circuit de sortie sans transformateur, il délivre une qualité de son exemplaire, avec une réponse fréquentielle équilibrée.

L'électronique et l'attenuateur commutable assurent une grande dynamique, avec une capacité à supporter les niveaux de pression acoustique élevés (SPL) et des composants très peu bruyants. Les filtres coupe-bas commutables éliminent le « rumble » ou les bruits de pas, et peuvent aussi compenser l'excès de basses fréquences causées par l'effet de proximité. Cela permet au sE 8 une prise de son rapprochée pour beaucoup d'instruments, y compris les cabinets de guitare électrique, les cuivres, ou les batteries. La fiabilité pour l'utilisation sur scène dans les environnements difficiles est assurée par le design entièrement en métal, la construction robuste, et les standards de haute qualité de fabrication.

Contenu de la boîte

Votre emballage devrait contenir les éléments suivants. S'il en manquait, merci de contacter votre revendeur sE Electronics, pour qu'il puisse vous aiguiller.

SE8 (seul)

Le microphone sE8 - Une pince microphone (Avec adaptateur de pas de vis pour pied de micro) Bonnette micro

SE8 (capsules appariées)

• 2x Microphones sE8
• 2x Pinces microphones (Avec adaptateurs de pas de vis pour pieds de micros) 2x Bonnettes Micros
• Barre Stereo Caisson dérangement en métal

Contrôles

Le sE8 possède un commutateur d'atténuation et un commutateur pour le filtre coupe bas.

Commutateur d'atténuation

Le commutateur d'atténuation se trouve à l'extrémité du microphone. Quand il est actionné, le signal entrant est réduit de 10 ou 20 dB pour capturer le son d'instrument puissant et/ou la prise de son rapprochée sans distorsion. Utiliser ce commutateur aide aussi à prévenir la surcharge des circuits d'entrée des interfaces audio numériques, table

de mixage, et des préamplificateurs de microphone.

Commutateur filtres coupe bas

Le commutateur des filtres coupe bas se trouve sur la face avant à droite du microphone, et insert un filtre coupe bas à 80Hz ou bien à 160Hz. En position centrale, les filtres sont désactivés pour une réponse fréquentielle plate. Bruit de vent, plosives, bruit de pas, ou « rumble » peuvent affecter le signal enregistré, l'activation de ce filtre coupe bas réduit de tels bruits indésirables et évite la distorsion. De plus, le filtre coupe bas minimise l'effet de proximité quand vous enregistrerez une source à une très faible distance.

Alimentation

Afin d'assurer un bon fonctionnement, le microphone nécessite une source d'alimentation fantôme fournissant 48 Volts conformément à la norme IEC 61938.

Risques de dommages

Ne pas connecter le microphone à une alimentation autre qu'une source d'alimentation fantôme (entrée avec alimentation fantôme ou alimentation fantôme externe au standard IEC) avec une masse flottante, en utilisant un câble symétrique avec des connecteurs de qualité studio conforme à la norme IEC 268-12 seulement. Ceci est la seule façon d'assurer un fonctionnement sûr et fiable.

Risques de dommages

Assurez-vous que le matériel auquel vous microphone sera connecté satisfait aux règles de sécurité en vigueur dans votre pays et est équipé d'une prise de terre.

Nettoyage du microphone

Après chaque utilisation, nettoyez le microphone avec un chiffon doux et sec et le stocker dans une boîte solide ou une poche à fermeture éclair.

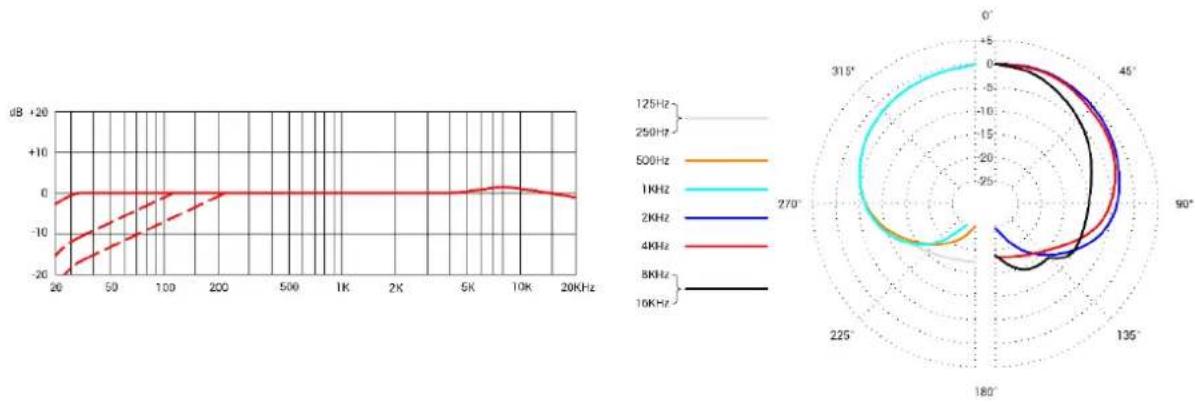

Caractéristiques techniques

Capsule	Véritable capsule à condensateur petit diaphragme fait à la main
Polarité	Cardioïde
Gamme de fréquences	20 – 20.000 Hz
Sensibilité	25 mV/Pa (-32dBV)
Max. SPL (0.5% THD)	139 / 149 / 159dB SPL(0/10/20 dB)
Niveau de bruit équivalent	13 dB(A)
Plage dynamique	126 / 136 / 146dB (0/10/20 dB)
Rapport Signal/Bruit	81 dB(A)
Filtre passe bas	80 / 160Hz, 6 dB/Oct, commutable
Commutateur d'atténuation	10 / 20 dB, commutable
Alimentation	48 Volts conforme à IEC 61938
Impédance électrique	110 Ohms
Impédance de charge recommandée	>1k Ohms
Consommation électrique	2.7 mA
Connecteur	Connecteur XLR môle 3 points
Dimensions	Diamètre: 23 mm (0.91 in.) Longueur: 120 mm (4.72 in.)
Poids	141 g (4.97 oz.)

Support

Dans le cas où vous rencontrez des problèmes ou avez des questions concernant votre produit sE, contactez d'abord votre revendeur pour un service plus direct et plus rapide. Si une maintenance est nécessaire, il sera organisé par votre revendeur. http://www.seelectronics.com/dealers

Si vous avez des difficultés avec l'assistance, n'hésitez pas à nous contacter directement:

Enfin, rappelez-vous d'enregistrer votre nouvel équipement pour étendre votre garantie à trois années complètes: http://www.seeelectronics.com/registration

Contact

N'hésitez pas à nous contacter:

SE Electronics International, Inc. www.seeelectronics.com 448 Ignacio Blvd, STE 411 [e-mail]

Novato, CA 94949

USA

Nos distributeurs et représentants locaux: http://www.selectronics.com/contact-us

Ce produit est conforme à toutes les normes énumérées dans la déclaration de conformité. Contactez-nous pour obtenir une copie gratuite de la déclaration de conformité. Les spécifications sont sujettes à modification sans préavis.
