sE8 - Mikrofon SE Electronics - Kostenlose Bedienungsanleitung

Produkttyp	Kondensatormikrofon mit Nierencharakteristik
Marke	SE Electronics
Modell	sE8
Kapsel	Handgefertigte Kleinmembran-Kondensatorkapsel
Richtcharakteristik	Niere
Frequenzgang	20 Hz – 20 kHz
Empfindlichkeit	25 mV/Pa (-32 dBV)
Maximaler Schalldruckpegel	Bis 159 dB SPL (mit Dämpfung)
Äquivalenter Rauschpegel	13 dB(A)
Signal-Rausch-Verhältnis	81 dB(A)
Dynamikbereich	126 – 146 dB (abhängig von der Dämpfung)
Hochpassfilter	80 Hz oder 160 Hz, 6 dB/Oktave
Dämpfungsglied	-10 dB oder -20 dB
Phantomspeisung	48 V (nach IEC 61938)
Ausgangsimpedanz	110 Ohm
Empfohlene Lastimpedanz	> 1 kOhm
Stromverbrauch	2,7 mA
Anschluss	XLR 3-polig männlich
Gehäusematerial	Metall
Abmessungen (Durchmesser x Länge)	23 mm x 120 mm
Gewicht	141 g
Lieferumfang (Einzelversion)	Mikrofon, Mikrofonklammer, Windschutz
Pflege	Mit einem weichen, trockenen Tuch reinigen
Aufbewahrung	In einer stabilen Box oder gepolsterten Tasche
Garantie	Verlängerung auf 3 Jahre nach Registrierung möglich

Häufig gestellte Fragen - sE8 SE Electronics

Welche Stromversorgung wird für das sE8 benötigt?

Das Mikrofon benötigt eine 48-V-Phantomspeisung gemäß IEC 61938.

Wie verwende ich den Dämpfungsregler am sE8?

Der Dämpfungsschalter befindet sich am Ende des Mikrofons. Er reduziert das Signal um 10 oder 20 dB, um Verzerrungen bei Nahaufnahmen oder starken Quellen zu vermeiden.

Welchen Hochpassfilter soll ich wählen?

Der Filter bei 80 Hz reduziert Hintergrundgeräusche (Brummen, Trittschall). Der Filter bei 160 Hz kompensiert den Nahbesprechungseffekt bei sehr nahen Aufnahmen. In der Mittelstellung ist der Filter deaktiviert.

Kann ich das sE8 auf der Bühne verwenden?

Ja, sein vollständig aus Metall gefertigtes Design und seine robuste Bauweise machen es zuverlässig für Live-Einsätze.

Wie reinige ich das Mikrofon?

Wischen Sie es nach jedem Gebrauch mit einem weichen, trockenen Tuch ab. Bewahren Sie es in einer stabilen Box oder einer Reißverschlusstasche auf.

Was tun bei Problemen mit dem sE8?

Wenden Sie sich zunächst an Ihren Händler für einen schnellen Service. Falls eine Wartung erforderlich ist, wird diese von ihm organisiert.

Wie verlängere ich die Garantie des sE8?

Registrieren Sie Ihr Produkt auf der Website www.seelectronics.com/registration, um volle drei Jahre Garantie zu erhalten.

Welches Zubehör ist im Lieferumfang des sE8 enthalten?

Die Einzelversion enthält das Mikrofon, eine Klemme mit Gewindeadapter und einen Windschutz. Die Paarversion umfasst zwei Mikrofone, zwei Klemmen, zwei Windschutze, eine Stereoschiene und ein Metall-Transportkoffer.

Welche Richtcharakteristik hat das sE8?

Die Richtcharakteristik ist Niere, ideal zum Erfassen des Schalls vor dem Mikrofon und zur Reduzierung von seitlichen und hinteren Geräuschen.

Was sind die Abmessungen und das Gewicht des sE8?

Durchmesser: 23 mm, Länge: 120 mm, Gewicht: 141 g.

BEDIENUNGSANLEITUNG sE8 SE Electronics

Wir möchten uns bei Dir herzlich bedanken, dass Du Dich für ein Mikrofon von sE Electronics entschieden hast. Diese Bedienungsanleitung beinhaltet wichtige Hinweise zur Inbetriebnahme und zur Anwendung des Produkts.itte nimm Dir dazu kurz Zeit, diese Anleitung durchzulesen. Wir hoffen, dass Du mit dem Produkt genauso viel SpaB haben wirst, wie wir bei der Entwicklung sowie der sorgfaltigen, handischen Fertigung mit viel Liebe zum Detail.

Herzliche Grübe,

Dein sE Team

Kurzbeschreibung

Das sE8 ist ein qualitativ hochwertiges Kondensatormikrofon, das sich für eine Vielzahl an Anwendungen im Studio und auf der Bühne eignet - von der Abnahme von Akustikgitarren und Klavier über Schlagzeug und Percussion bis hin zu anspruchsvollen Orchesteraufnahmen. Dank der handgefertigten Kleinmembrankapsel in „echter" Kondensatortechnik und der transformatorlosen Elektronik bietet es unverfälltte Klangqualität und einen geradlinigen, sehr ausgewogenen Frequenzgang.

Die hochwertige elektronische Schaltung und die schaltbaren Vorabschwachungsfilter ermöglich einen hohen Dynamikbereich, garantieren die saubere Verarbeitung von sehr hohen Schalldrücken undieten ein geringes Eigenrauschen. Das schaltbare Hochpassfilter unterrück niederfrequenten Störchall (zB Trittschall, Rumpel- oder Windgeräuche) und kompensiert die beigerungen Mikrofonierungsabständen auftretende Bassanhebung durch den Nahbesprechungseffekt. Dies ermöglicht auch die Nahfeld-Mikrofonierung von vielen Instrumenten wie zB elektrische Gitarren, Blechblasinstrumente und Schlagzeug. Hohe Zuverlösigkeit auch im anspruchsvollen Bühneneinsatz wird durch die robuste Konstruktion aus Metall und die hohen Produktionsstandards gewährleistet.

Lieferumfang

Bitte kontrolliere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiereitte Deinen sE Electronics Handler. Folgende Komponenten sollen enthalten sein:

sE8 (Single)

sE8 Mikrofon
- Mikrofonhalterung (mit Gewindeadapter)
- Windschutz

sE8 (Matched Pair)

• 2x sE8 Mikrofon
• 2x Mikrofonhalterung (mit Gewindeadapter)
• 2x Windschutz
• Stereoschiene
• Metallkoffer

Bedienelemente

Das sE8 besitzt je einen Schalter für das Vorabschwächungsfilter und den Hochpassfilter.

Vorabschwachungsfilter

Der Schalter für das Vorabschwächungfilter befindet sich auf der linken Seite des Mikrofons. Ist er aktiviert, schwächt er das Signal von um 10 oder 20 dB ab, um die Aufnahme von lauten Instrumenten bzw.

Nahfeldmikrofonierung ohne Verzerrungen zu erhögbaren. Die Verwendung des Abschwachungsfilters verhindert auch die Übersteuerung von Eingangsstufen von Audiointerfaces, Mischpulten und Mikrofonvorverständern.

Hochpassfilter

Der Schalter für das Hochpassfilter befindet sich auf der rechten Seite des Mikrofons. Windgeräische, Popplaute, Trittschall oder Rumpelgeräische beeinträchtigen möglicherweise das Aufnahmesignal. Durch Betätigung des Schalters werden derartige Störsignale und darauf resultierende Verzerrungen verringgert. In der oberen Position setzen das Filter bei 80Hz ein, in der unteren bei 160Hz . Zusätzlich verringgert der Hochpassfilter die bei geringen Mikrofonierungsabständen auftretende Bassanhebung durch den Nahbesprechungseffekt.

Stromversorgung

Für eine einwandfrei Funktion wird eine Phantomspeisung mit 48V gemäß IEC 61938 benötigt.

Beschädigungsgefahr

Schließe das Mikrofon nur an geeignete Quellen (Eingang mit Phantomspeigung oder externe Speigung mit Phantomspeigung gemäß IEC Standard) mit erdfreien Anschluss und verwende ein symmetrisches Kabel mit Studiosteckverbinden IEC 268-12. Nur so kann eine einwandfrei Funktion gewährleistet werden.

Sicherheit und Pflege

Beschädigungsgefahr

Bitte stelle sicher, dass die an das Mikrofon angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheitsderung verbunden sind.

Reinigung des Mikrofons

Wir empfehlen das Mikrofon nach jedem Gebrauch mit einem trockenen, fusselfreien Tuch zu reinigen und es in einem soliden Koffer oder einem Mikrofonetui aufzubewahren.

Technische Daten

Kapsel	Kleinmembran-Kondensatorkapsel in Echtkondensator-Technik
Richtcharakteristik	Niere
Übertragungsbereich	20 - 20.000 Hz
Empfindlichkeit	25 mV/Pa (-32 dBV)
Max. Schalldruck (0,5% Klirrfaktor)	139 / 149 / 159dB SPL(0/10/20 dB Abschwächungsfilter)
Ersatzgeräuschpegel	13 dB(A)
Dynamikbereich	126 / 136 / 146 dB (0/10/20 dB Abschwächungsfilter)
Signal-Rausch-Verhältnis	81 dB(A)
Hochpassfilter	80 / 160Hz, 6 dB/Okt, schaltbar
Abschwächungsfilter	10 / 20 dB, schaltbar
Spanningsversorgung	48 Volt gemäß IEC 61938
Stromaufnahme	2.7 mA
Ausgangsimpedanz	110 Ohm
Empfohlene Lastimpedanz	>1kOhm
Anschluss	3poliger XLR Anschluss mönlich
Abmessungen	Durchmesser: 23 mm (0,91 in.) Länge 120 mm (4,72 in.)
Gewicht	141 g (4,97oz.)

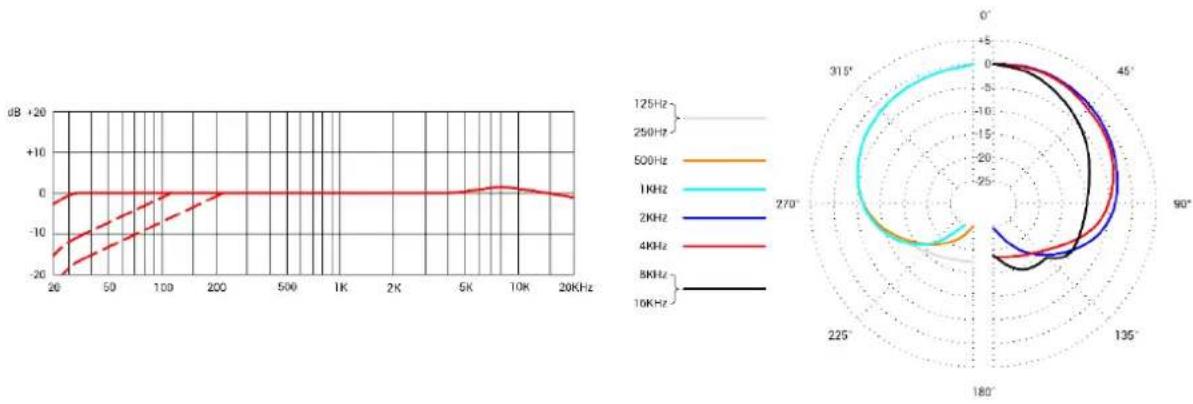

Frequenzgang Polardiagram

Kundenservice

Falls Du zu Deinem sE Mikrofon Fragen hast oder damit Probleme auftreten sollenen, wende Dich für eine möglichst rasche Abwicklungitte direkt an den Handler. Wenn eine technische Unterstützung erforderlich ist, wird diese durch den Handler angefordert: http://www.seelectronics.com/dealers

Sollten davon Probleme beim Kundenservice auftreten, wende Dichitte direkt an uns: http://www.seelectronics.com/contact-us

Abschlussdenden wir Dich an die 3-Jahres-Garantie von sE Electronics erinnern.itte registriere Dich dazu hier: http://www.seelectronics.com/registration

Kontakt

So kannst Du mit uns direkten Kontakt aufnehmen:

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Du kannst die Konformitätserklärung offen bei uns kosten los anfordern. Technische Änderungen vorbehalten.
