KM0514 - Caisson de basses Krüger&Matz - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Krüger&Matz
Modèle	KM0514
Puissance de sortie (RMS)	200 W
Réponse en fréquence	40 Hz ~ 200 Hz
Réglage de phase	0° ~ 180°
Rapport signal/bruit (S/N)	>= 80 dB
Consommation en veille	0,5 W
Impédance	4 Ohms
Réglage des graves (bass boost)	0 ~ 6 dB
Fréquence de coupure (crossover)	40 ~ 200 Hz
Haut-parleur	12 pouces (30,5 cm)
Alimentation	AC 220-240 V / 50 Hz
Dimensions (approx.)	360 x 360 x 400 mm
Poids (approx.)	15 kg
Fonctions principales	Bouton marche/veille, réglage volume, phase, crossover, graves ; entrée ligne
Nettoyage	Chiffon doux et humide, sans produits chimiques
Sécurité	Débrancher avant nettoyage ; ne pas ouvrir ; utilisation intérieure uniquement
Pays de fabrication	République populaire de Chine

FOIRE AUX QUESTIONS - KM0514 Krüger&Matz

Comment connecter le caisson de basses à mon ampli ?

Utilisez un câble RCA depuis la sortie subwoofer de votre ampli vers l'entrée ligne du caisson. Assurez-vous que l'appareil est éteint avant de brancher.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Appuyez sur le bouton d'alimentation pour allumer l'appareil.

Comment régler le niveau des basses ?

Utilisez le bouton de réglage du volume (volume) et le bouton de réglage des graves (bass boost) pour ajuster l'intensité des basses selon vos préférences.

À quoi sert le réglage de phase ?

Le réglage de phase (0° à 180°) permet d'aligner temporellement le caisson avec les enceintes principales pour éviter les annulations de fréquence. Testez les deux positions pour un meilleur rendu.

Comment régler la fréquence de coupure (crossover) ?

Ajustez le bouton crossover entre 40 et 200 Hz. Pour une intégration harmonieuse, réglez-le à une valeur proche de la fréquence de coupure de vos enceintes principales.

Que faire si le son est distordu ou faible ?

Vérifiez que le volume n'est pas trop élevé, que les connexions sont correctes et que le caisson n'est pas en surcharge. Réduisez le gain et augmentez progressivement.

Comment nettoyer le caisson de basses ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et légèrement humide. N'utilisez jamais de solvants ou de produits abrasifs.

Puis-je utiliser le caisson à l'extérieur ?

Non, ce caisson est conçu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité, de la pluie et des températures extrêmes.

Que faire en cas de présence de bourdonnement (hum) ?

Vérifiez que tous les câbles sont correctement branchés et que la prise de terre est fonctionnelle. Éloignez le caisson des sources d'interférences électromagnétiques.

Où trouver le fusible de remplacement ?

Le fusible se trouve sur le panneau arrière près du cordon d'alimentation. Utilisez un fusible de même type et valeur (voir notice). En cas de doute, contactez un service agréé.

MODE D'EMPLOI KM0514 Krüger&Matz

Avant utilisation, dire attentivement le contenu de cette notice la conserver pour un usage ultérieur.

Le symbole de l'éclair avec la pointe de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de matériel non isolé "tension dangereuse", avec une valeur qui pourrait poser un risque de chocoléctrique pour les personnes.

Le symbole du point d'exclamation dans un triangle équilatéral indique la présence dans la documentation jointe d'instructions importantes d'exploitation et de maintenance (entretien) du dispositif.

1. Avant de raccorder à une source d'alimentation, vérifie la conformité de la tension de la prise et de l'appareil.
2. Placez l'appareil sur une surface plane, sèche et stable.
3. Placez l'appareil dans un endroit avec une bonne circulation d'air.
4. L'appareil doit être protégé de l'humidité, de l'eau et d'autres liquides. Ne pas utiliser ou stocker l'appareil à de trop haute/s trop basses températures. L'appareil doit être protégé des rayons du soleil et des sources de chaleur.
5. Ne laissez pas les enfants jouer avec le produit.
6. Le dispositif est concu uniquement pour une utilisation en interieur.
7. Il est interdit d'utiliser l'appareil si le cordon d'alimentation est endommagé.
8. Protection du cordon d'alimentation: le cordon d'alimentation doit etre place de maniere a ne pas etre endommagé si on marche dessus ou s'il est ecrasé par d'autres objets.
9. Si l'appareil est inutilisé pendant une longue période, débranche-le de la source d'alimentation.
10. Il est interdit de réparer/demonter soi-même l'appareil. En cas de dommage, contacter le service autorisé pour effectuer une vérification/réparation.
11. Débranchetz toujours l'appareil de la source d'alimentation avant de le nettoyer.
12. L'appareil doit être nettoyé uniquement avec un chiffon doux et humide. Ne pas utiliser de produits chimiques ou de détergents pour nettoyer l'appareil.
13. IMPORTANT: avant de brancher à un périphérique externe, assurez-vous que le subwoofer est étéint.

F

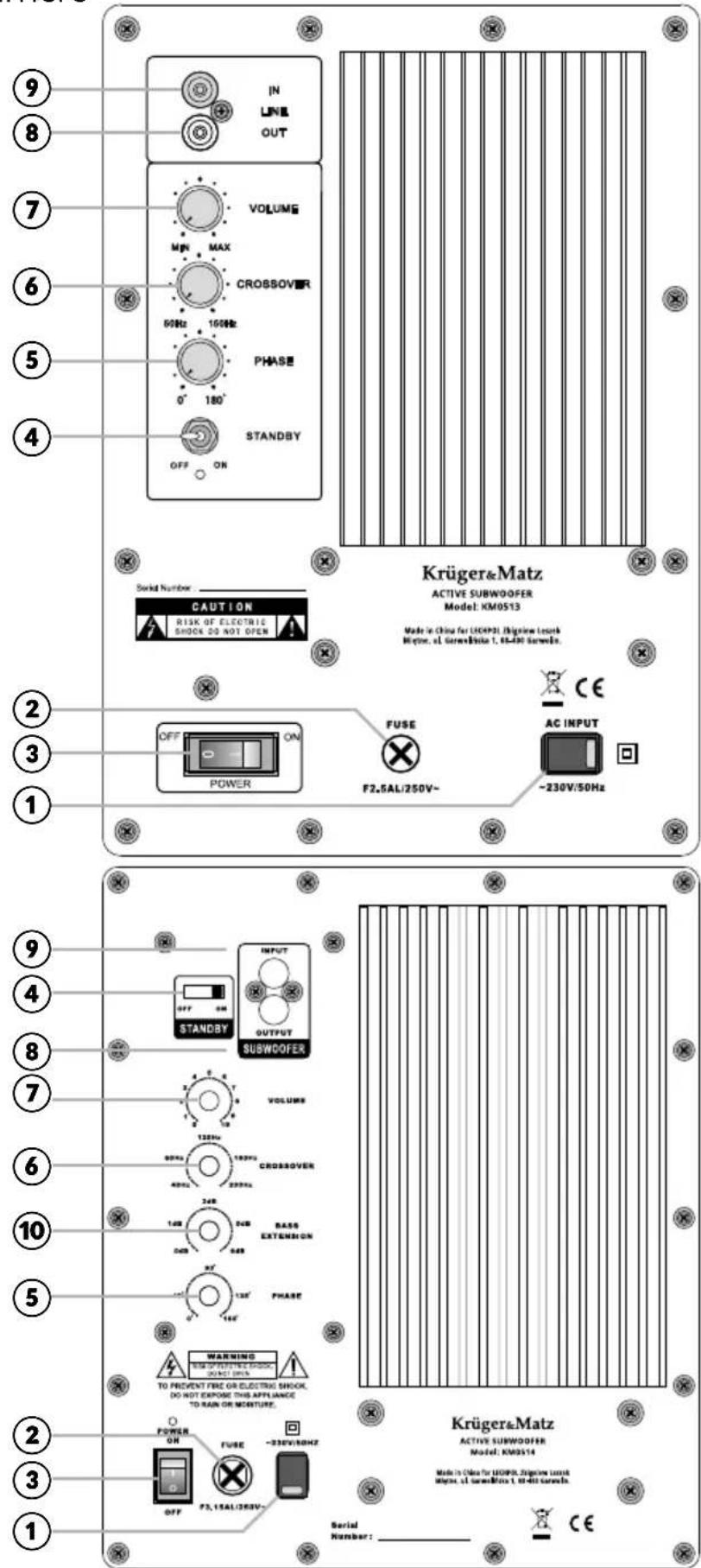

DESCRIPTION DU PRODUIT

Panneau arrête

KM0513

KM0514

E

1. Cordon d'alimentation
2. Fusible
3. Bouton d'alimentation
4. Mise en voille
5. Bouton de réglage de phase
6. Bouton de réglage de la fréquence de fonctionnement du filtré de bas-debit
7. Bouton de réglage du volume
   8.Sortie
8. Entreee
9. Bouton de réglage des basses

RESOUDRE LES PROBLEMES

En cas d'irregularités lors de l'utilisation de cet apparéil, veuilles vous reférer au tableau ci-dessous. Il est recommendé de vérifier si le problème ne vient pas de l'équipment connecté à ce subwoofer, caisson de basses (assurez-vous que la connexion est correcte). Si le problème persististe, veuilles contacter un centre de service autorisé pour effectuer une vérification/réparation.

Problème Cause possible Solution
Pas de son	1. L'appareil a été désactivé2. Le cordon d'alimentation est débranché3. Volume régèle au minimum	1. Allumez l'appareil2. Branchez le cordon d'alimentation (assurez-vous que la fiche est correctement connectée à la prise)3. Réglez le volume
PasD'alimen-tation	1. L'appareil a été désactivé 1. Allumez l'appareil

SPECIFICATION

	KM0513 KM0514
Puisance de sortie (RMS) 120 W 200 W
Fréquence 50 Hz ~ 150 Hz 40 Hz ~ 200 Hz
Réglage de la phase	0° ~ 180°	0° ~ 180°
Ration S/N >= 80 dB	>= 80 dB
Consommation en veille	0,5 W	0,5 W
Impédance	4 Ohm	4 Ohm
Réglage des graves	----	0~6 dB
Crossover	50~150 Hz	40~200 Hz
Dimension des enceintes	10"	12"
Alimentation	AC 220-240 V / 50 Hz	AC 220-240 V / 50 Hz

Les specifications sont sujettes à modification sans préavis.

Français

Elimination correcte de ce produit

(Déchets d'équipements électriques et électroniques)

E

Le marquage sur le produit ou dans la documentation liée, indique qu'après l'écoulement de la période d'utilisation, il ne doit pas'être jeté avec les autres déchets menagers. Pour éviter toute atteinte à l'environnement ou à la santé humaine liée à l'élimination non contrôle des déchets, nous vous prions de séparer le produit des autres types de déchets et de le recycler de façon responsable pour promouvoir la réutilisation durable des ressources matérielles comme une pratique durable. Pour plus d'informations sur où et comment recycler de manière sure ce produit pour l'environnement, les utilisateurs particuliers doivent contacter le détaillant où ils ont effectué l'achat de ce produit, ou les autorités locales. Les utilisateurs en entreprise doivent contacter avec leur fournisseur et vérifier les termes du contrat d'achat. Le produit ne doit pas être mélange avec d'autres déchets commerciaux.

Fabrique en République populaire de Chine pour LECHPOL Zbigniew Leszek, Mietne rue Garwolinska 1, 08-400 Garwolin
