Caractéristiques techniques	Appareil de mesure de température et d'humidité
Plage de mesure de température	-20 °C à 60 °C
Précision de la température	± 1 °C
Plage de mesure d'humidité	0 % à 100 % HR
Précision de l'humidité	± 5 % HR
Affichage	Écran LCD rétroéclairé
Utilisation	Idéal pour les environnements domestiques et professionnels
Alimentation	Piles (type non spécifié)
Maintenance	Nettoyage régulier de l'appareil avec un chiffon doux
Sécurité	Ne pas exposer à des conditions extrêmes (chaleur, humidité excessive)
Informations générales	Appareil léger et portable, facile à utiliser

FOIRE AUX QUESTIONS - LOG220 TFA

Comment calibrer le TFA LOG220 ?

Pour calibrer le TFA LOG220, suivez les instructions du manuel d'utilisation. Généralement, il faut utiliser des étalons de référence pour ajuster les mesures.

Que faire si l'affichage du TFA LOG220 est flou ?

Si l'affichage est flou, vérifiez la propreté de l'écran. Si le problème persiste, essayez de redémarrer l'appareil ou de remplacer les piles.

Le TFA LOG220 ne s'allume pas, que faire ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment interpréter les données affichées par le TFA LOG220 ?

Les données affichées doivent être interprétées selon les spécifications du produit. Référez-vous au manuel d'utilisation pour une compréhension détaillée des mesures.

Est-ce que le TFA LOG220 est étanche ?

Le TFA LOG220 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau ou d'autres liquides.

Comment changer les piles du TFA LOG220 ?

Pour changer les piles, ouvrez le compartiment à l'arrière de l'appareil et remplacez les piles en vous assurant de respecter la polarité.

Le TFA LOG220 donne des lectures incorrectes, que faire ?

Assurez-vous que l'appareil est correctement calibré et qu'il n'est pas exposé à des conditions extrêmes. Si le problème persiste, contactez le service client.

Le TFA LOG220 peut-il mesurer d'autres unités que celles indiquées ?

Le TFA LOG220 est conçu pour des mesures spécifiques. Pour d'autres unités, consultez le manuel d'utilisation ou les spécifications techniques.

Comment nettoyer le TFA LOG220 ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. Évitez les nettoyants abrasifs qui pourraient endommager l'écran ou le boîtier.

MODE D'EMPLOI LOG220 TFA

PDF-Enregistreur de température, d'humidité, pression* et de la CO₂ ***

5005-0200 / 5005-0210 / 5005-0220 / 5005-0204 / 5005-0214 / 5005-0202 / 5005-0222

LOG200

*nur / only / uniquement LOG210 / LOG220 /
LOG210 TC / LOG220 E
nur / only / quinquement LOG220 / LOG220 E
* nur / only / uniqueness LOG220 E

1. Introduction 32

2. Conseils / Consignes de sécurité 32
   3.Contenu 32

3. Distribution et utilisation 32

4. Manipulation de I'appareil 33

5.1 Description de l'appareil 33
5.2 Fonctionnement de l'appareil 34

5.2.1 Installation standard à la livraison 34
5.2.1.1 Mode d'affichage Power-Save 35
5.2.2 Logiciel Windows pour LOG200 35
5.2.2.1 Logiciel de configuration Log Connect 35

5.3Premier demarrage & debut d'enregistrement 35

5.3.1 Reprise I'enregistrement 36
5.3.2 Affichage du lecteur de sauvegarde (en pour cent) 37
5.4 Arret d'enregistrement / generation du PDF 371

5.4.1 Arret d'enregistrement via le bouton ou la programmation 37

5.5 Interpretation du PDF (Fig. C) 38
5.6 Connexion USB 38

5.7 Modes d'affichage et touche de mode:EXT,AVG,MIN,MAX 39

5.7.1 Fonctions speciales du bouton Mode 39
5.7.1.1Réglage du marquee 39
5.7.1.2MAX-MIN-supprimer I'enregistrement 39

5.8 Changement de la batterie / affichage du niveau de la batterie 40

5.8.1 Réglage de la date/heure après le changement de la pile 42

5.9 Signal d'alarme 42

1. Données techniques 6.1 Danger de blessure 43
   7.Dispositions generales/Legende 44
2. Entretien 44
   9 Caracteristiques 44
3. Conservation & nettoyage 44

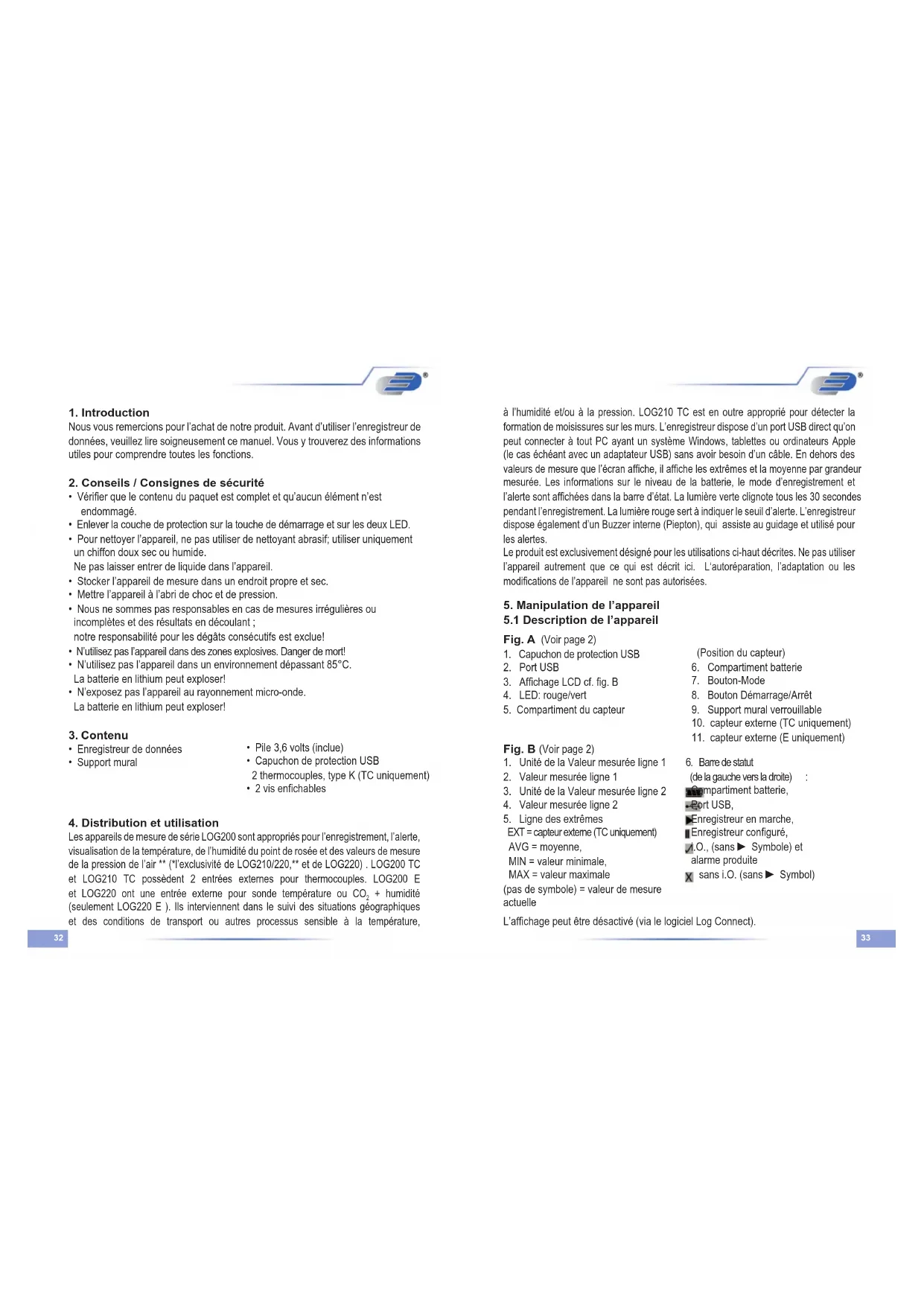

1. Introduction

Nous vous remercions pour l'achat de notre produit. Avant d'utiliser l'enregistreur de données, veuillez dire soigneusement ce manuel. Vous y trouvez des informations utiles pour comprendre toutes les fonctions.

2. Consels / Consignes de sécurité

• Verifier que le contenu du paquet est complet et qu'aucun élément n'est endommagé.
• Enlever la couche de protection sur la touche de démarrage et sur les deux LED.
• Pour nettoyer l'appareil, ne pas utiliser de nettoyant abrasif, utiliser uniquement un chiffon doux sec ou humide.
  Ne pas laisser entrez de liquide dans l'appareil.
• Stocker l'appareil de mesure dans un endroit propre et sec.
• Mettre l'appareil à l'abri de chic et de pression
• Nous ne sommes pas responsables en cas de mesures irrégulières ou incomplètes et des résultats en décaulant; notre responsabilité pour les dégats consécutifs est exclue!
  Nulisez pas l'appareil dans des zones explosives. Danger de mort!
  N'utilisez pas I'appareil dans un environnement depassant 85^ La batterie en lithium peut exploer!
  N'exposez pas l'appareil au rayonnement micro-onde. La batterie en lithium peut explode!

3.Contenu

• Enregistreur de données
  Support mural

• Pile 3,6 volts (inclue)

• Capuchon de protection USB
  2 thermocouples, type K (TC quinquement)
• 2 vis enfichables

4. Distribution et utilisation

Les apparéls de mesure de série LOG200 sont appropriés pour l'enregistrement, l'alerte, visualisation de la température, de l'humidité du point de roSEE et des valeurs de mesure de la pression de l'air ** (l'exclusivité de LOG210/220,** et de LOG220). LOG200 TC et LOG210 TC possèdent 2 entretes externes pour thermocouples. LOG200 E et LOG220 ont une enterte externe pour sonde temperature ou CO₂ + humidité (seulement LOG220 E). Ils intervenient dans le suivi des situations géographiques et des conditions de transport ou autres processus sensible à la temperature,

a l'humidité et/ou à la pression. LOG210 TC est en outre approprié pour détector la formation de moisissures sur les murs. L'enregistreur dispose d'un port USB direct qu'on peut connecter à tout PC ayant un système Windows, tablettes ou ordinateurs Apple (le cas échéant avec un adaptateur USB) sans avoir besoin d'un cable. En dehors des valeurs de mesure que l'écran affiche, il affiche les extrêmes et la moyenne par grandeur mesuree. Les informations sur le niveau de la batterie, le mode d'enregistrement et l'alerte sont affichées dans la barre d'état. La lumière verte clignote tous les 30 secondes pendant l'enregistrement. La lumière rouge sert à indiquer le seuil d'alerte. L'enregistreur dispose également d'un Buzzer interne (Piepton), qui assiste au guidage et utilise pour les alertes.

Le produit est exclusivement désigné pour les utilisations ci-haut décrites. Ne pas utiliser l'appareil autrement que ce qui est décrit ici. L'autoreparation, l'adaptation ou les modifications de l'appareil ne sont pas autorisées.

5. Manipulation de l'appareil

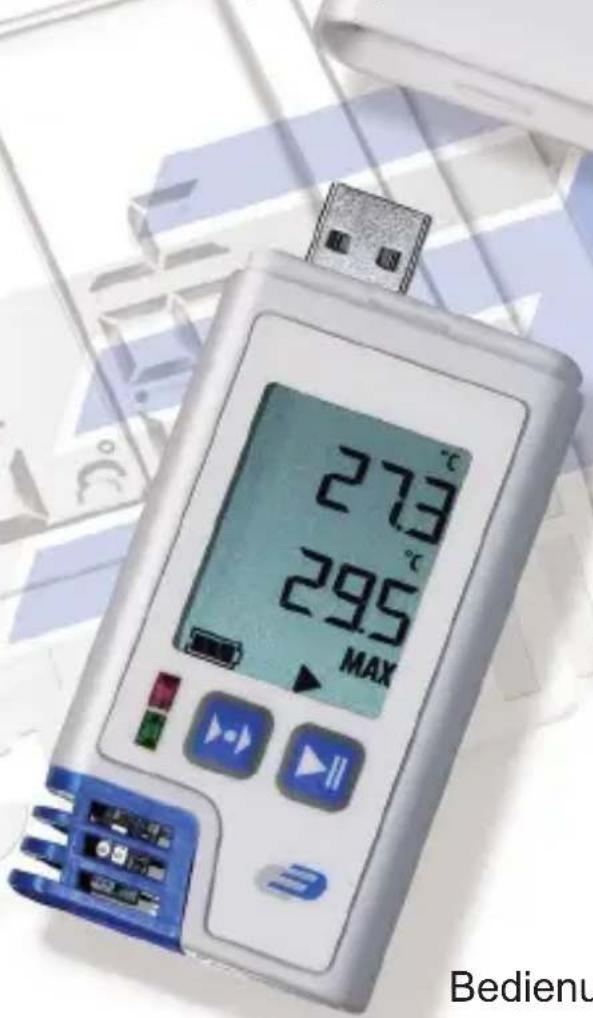

5.1 Description de l'appareil

Fig.A (Voir page 2)

1. Capuchon de protection USB
2. Port USB
3. Affichage LCD cf. fig.B
4. LED: rouge/vert
5. Compartment du capteur

Position du capteur)

1. Compartment battery
2. Bouton-Mode
3. Bouton Demarrage/Arret
4. Support mural verrouillable
5. capteur externe (TC unquipment)
6. capteur externe (E uniquement)

Fig.B (Voir page 2)

1. Unité de la Valeur mesurée ligne 1
2. Valeur mesurée ligne 1
3. Unité de la Valeur mesurée ligne 2
4. Valeur mesurée ligne 2

5. Ligne des extremes
   EXT = capteur exteme (TC uniquement)
   AVG = moyenne,

6. Barde statut

(de la gauche vers la droite)

Enregistre un en Marche,

Enregistreur configuré,

1.0. (sans 一 Symbole) et

alarme produite

X sans i.O. (sans Symbol)

(pas de symbole) = valeur de mesure actuelle

L'affichage peut etre desactive (via le logiciel Log Connect).

5.2 Mise en service de l'appareil

Attention ! S'il vous plait, faites très attention à l'usage de la batterie: Utiliser exclusivement la batterie du fabrication de type SAFT LS 14250 3,6 Volts, ou DYNAMIS Lithium Batt. LI-110 1/2 AA / S ou types de batteries approuviés par le fabricant.

Avant l'utilisation de l'enregistreur, veuillez le retarder de son emballage, et retarder le film de protection de l'afficheur.

L'enregistreur est déjàprogramme à la sortie de l'usine et préta l'utilisation. Il peut être immediatement utilisé sans logiciel!

Avant la mise en service initiale, l'appareil affiche, après l'avoir secoué ou appuyé sur les boutons pendant 2 secondes, FS (Factory setting), ensuite s'affiche les valeurs de mesure, enfin il s'éteint. L'appareil de mesure revient à la configuration que nous venons de déscrie en le secouant ou en appuyant les boutons pendant 2 minutes

5.2.1 Configuration par défaut à la livraison

Le paramètre par défaut (standard) se présente comme suit: Vous pouvez changer les paramètres à votre guise à l'aide du logiciel LogConnect.

Intervalle de sauvegarde: 5 minutes pour LOG210/LOG220, /LOG200 TC /LOG210 TC /LOG220 E
15 minutes pour LOG200 / LOG200 E

Plage de mesure: Lors de l'enregistrement des données, la plage de mesures correspond à l'intervalle entre deux sauvégardes (lorsque

I'enregistre n'est pas demarre, il prend des mesures toutes les 6 sec. pendant 15 minutes, puis toutes les 15 minutes pendant

24 heures, enfin après chaque une-heure. En appuyant sur n'importequelboutonouensecouant l'enregistreurles mesures sont reprises toutes les 6 secondes

Demarrage possible par: Bouton

Arét possible par: Connexion USB

Alarme: arrêtée

Retardateur d'alame 0s

Affichage des Valeurs de mesure: en marche

Mode d'affichage Power-Save: en marche

5.2.1.1 Mode d'affichage Power-Save

à la livraison, c'estle mode Power-Save qui est activé. L'affichageva automatiquement en veille après 2 minutes. Cependant, l'enregistreur de données reste actif en arrêtre-plan, i.e., les mesures doivent être prises selon le cas et/ou sauvegardées.

L'horloge interne continue de fonctionner. Un mouvement de l'enregistreur permet de reactiver l'affichage.

5.2.2 Logiciels Windows pour la Série LOG200

Les enregistrure des données de la série Log200 sont programmes et peuvent fonctionner sans logiciels!

Cependant, il y a deux produits logiciels Gratis qu'on peut directement telecharger à partir de ce site:

Voir ci-dessous 5.2.2.1 LOGICIEL DE CONFIGURATIONLogConnect

5.2.2.1 LOGICIEL DE CONFIGURATION LogConnect

à la livraison, c'est le mode Power-Save qui est activé. L'affichage va automatiquement en veille après 2 minutes. Cependant, l'enregistreur de données reste actif en arrêté-plan,i.e., les mesures doivent être prises selon le cas et/ou sauvegardées.

L'horloge interne continue de fonctionner. Un mouvement de l'enregistreur permet de reactiver l'affichage.

5.3 Premier allumage & début d'enregistrement

Maintenir le bouton appuyé pendant 2 secondes, la date et l'heure actuelle de l'enregistreur change; le bip sonore se fait également entendre pendant environ 2 secondes.

La lumière verte clignote pendant environ 2 secondes, I'enregistreur est en marche.

La lumière LED clignote tous les 30 secondes.

Présentation de l'affichage en Mode-Auto

(I'affichage va automatiquement en Mode-Auto, Valeur Max/Min

LOG200 LOG210

Pour les enregistrurs dotés d'entrees extimes, seuls les capteurs deja insérés lors du démarrage sont enregistrés.

LOG220

Pour modifier la configuration, le logiciel LogConnect s'avre très important.

Téléchargez le logiciel gratuite LogConnect:

www.dostmann-electronic.de/home.html Download

(XXX choisissez la derniere version)

5.3.1 Reprendre I'enregistrement

Cf. 5.3 Premier allumage & début d'enregistrement. L'enregistreur peut être mis en marche en appuyant sur le bouton de démarriage ou d'arrêt lorsqu'il est en configuration standard 8.) et arrêter via le port USB. Les données de mesure seront automatiquement représentées en graphique

INDICATION:

Lorsque vous reprenez l'enregistrement, les données PDF existantes seront écrasées.

Important: Sécuriser toutes les données PDF générées sur votre PC. Si le logiciel LogConnect est ouvert lors de la connexion de l'enregistreur à l'ordinateur personnel et que la fonction AutoSave y est activée (par défaut), une sauvégarde automatique des données de mesure sera effectué.

5.3.2 Affichage de l'utilisation de la mémoire en (%), de la date, de l'heure

En appuyant légarement sur le bouton d'allumage (apres le démarriage de l'enregistreur), MEM s'affiche sur la ligne 1 et sur la ligne 2 la mémoire disponible en pour cent pendant 2 secondes, ensuite l'affiche change et la date et l'heure sont

apparaitre pendant deux secondes. (Image) Panneau MEM + 2. Image de la date/heure

5.4 Arret d'enregistrement / génération du PDF (configuration standard)

Connector l'enregistre a l-interface USB. Le bip sonore est émispendant 2 secondes environ. Une lumière verte clignote jusqu'à la génération du PDF (ça peut prendre jusqu'à 40 secondes).

Le symbole ne sera plus affiché dans la barre d'etat. L'enregistreur s'est arrêté!

Le bip sonore se fait entendre et la lumiere LED est verte. L'enregistreur se presente comme un support amabile LOG200 / LOG210 / LOG220 / LOG200 TC / LOG210 TC / LOG200 E / LOG220 E

ouvir et sécuriser un PDF Le PDF est renvoyé au prochain démarrage

Attention: Au demarrage, les extremes (les valeurs maximales et minimales) ainsi que la moyenne sont reinitialisées!

5.4.1 Arrêt d'enregistrement via le bouton ou la programmation

L'arrêt d'enregistrement via le bouton ou la programmation est réglement à partir du logiciel LogConnect.

En fonction du type d'enregistrement, le bouton de démarriage est aussi celui d'arrêt.

5.5 Interpretation-PDF (Fig. C)

Nom des données: Par exemple

LOG220_16099908_2016-09-27T103123.PDF

A LOG220: Appareil

16099908: N° de série

2016-09-27: D'ebut d'enregistrement (date)

B Description: Ne peut être décrit qu'avce le logiciel

LogConnect.

C Configuration: Parametre prédéfi ci
D Récapitation: Aperçu sur les résultats
E Graphique: Representatior graphique des donnees mesureres
F MOV: Montre quand et/ou si l'enregistreur est en mouvement
G Signature: En cas de besoin d'authentification du PDF

H √:Relevé OK :Reléve non ordonné

5.6 Connexion USB

Lors de la configuration ou de l'utilisation de l'enregistreur des données, le port USB de l'enregistreur des données doit être connecté à son PC. Lors de la configuration veuillez dire la section correspondante dans le manuel ou le texte d'aide du logiciel LogConnect.

5.7 Modes d'affichage et touche de mode:EXT,AVG,MIN,MAX

La première ligne affiche toujours la valeur de mesure actuelle de la chaine de mesure principale: LOG200: température, LOG210: Humidité, LOG220: pression, LOG200 TC/LOG210 TC: température externe 1,

LOG200 E: température interne, LOG220 E: pression L'affichage de la deuxième ligne dépend du mode choisi. Il y a deux modes d'affichage:

1. Mode AUTO 1. (Préroglage pour LOG200, LOG210, LOG220) la deuxieme ligne affiche tous les 3 secondes par roulement:
   LOG200: minimum (MIN)/ maximum (MAX)/ la moyenne (AVG)
   LOG210: température et point de rosée (Td)
   LOG220: humidité, température et point de rosée
   LOG200 TC: température interne et température externe 2
   LOG210 TC: température interne, humidité interne, point de rosée interne, température externe 2
   LOG200 E: température actuelle/ minimum (MIN)/ maximum (MAX)/ la moyenne (AVG) de la température externe
   LOG220 E: valeurs de mesure actuelles des sondes externes / valeurs de mesure actuelles des chaines de mesure internes humidité, température, point de rosée

Vou reconnaissez valeurs affichees sal'unité physique par la valeur mesure (^)^1 F =température, Td + ^ C / ^ = point de rosee, % H = humidité, hPa= pression, ppm=CO2) ainsi qu'aux symboles supplémentaires pas de symbole> = valeur de mesure actualisée, MIN = minimum, MAX = maximum, AVG = moyenne, EXT = canal externe 2, EXT clignotant = canal exterme 1.

Le mode AUTO vous donne en très peu de temps un aperçu des valeurs mesurées de tous les canaux. En appuyant sur la touche MODE (touche de gauche), vous passez du mode AUTO au mode manuel:

1. Mode MANUEL (Préroglage de LOG200 TC, LOG210 TC) - La touche MODE permet de faire défilier tous les canaux de mesure disponibles à la deuxieme ligne dans l'ordre des valeurs de mesure actuelles (aucun symbole), minimum (MIN), maximum (MAX), moyenne (AVG).

Particularités:

• Pour le canal de mesure principal de la première ligne, seules les valeurs MIN, MAX, AVG s'afficht en bas.
• Pour LOG200-TC et LOG210-TC, les valeurs MIN, MAX, AVG s'affichent avec un EXT clignotant pour le capteur externe 1 (canal de mesure principal) et un EXT fixe pour le capteur externe 2.

Le mode manuel permet d'afficher n'importe quel canal de mesure en plus du canal de mesure principal, par exemple, la valeur maximale de la pression par rapport à la pression actuelle.

Pour returner au mode AUTO, appuyez sur la touche MODE jusqu'à ce que l'affichage AUTO apparaisse.

5.7.1 Fonctions particulieres de la bouton-Mode

5.7.1.1 Régler le marqueur

Pour retenir des événements particuliers pendant l'enregistrement, vous pouvez régler des marqueurs. Pour placer le marqueur dans la graphique du PDF, il fautMAININERlebouton Mode appuyée pendant 2.5 (voir le marqueur sur la figure C de l'illustration PDF).Le marquage réussit est confirmé par un bip sonore. Le marquage sera ensuite sauvégarde au prochain enregistrement (tenir compte de l'intervalle de sauvégarde).

5.7.1.2 Effacer la mémoire d'affichage MAX, MIN

L'enregistre dispose d'une fonction MIN/MAX permettant de conserver les valeurs extrémes sur une période quelconque. Appuyez sur la touche MODE pendant 5 secondes jusqu'à ce qu'une métodie retentisse. La période de mesure sera alors reinitialisée. Vous pouvez ainsi saïrir, par exemple, les températures diumes les plus élevées/les plus basses. La fonction MIN/MAX fonctionne indépendamment de la fonction d'enregistrement.

Remarque:

• La mémoire MIN/MAX est réinitialisée au début de l'enregistrement afin d'afficher les valeurs minimales, maximales et moyennes de manière adaptée pour l'enregistrement.
• Pendant l'enregistrement, un marqueeur est nécessairement place lors de la réinitialisation des valeurs minimales, maximales et moyennes.

5.8 Changement de la batterie / Batterie-niveau-affiche

Attention! S'il vous plait, dire attentivement le guide d'usage de la batterie: Utiliser exclusivement une batterie du fabricant de type SAFT LS 14250 3,6 Volt ou DYNAMIS Lithium Batt. LI-110 1/2 AA / S ou types de batteries approuvés par le fabricant.

Tourner le couvercle au-dessous de la batterie de 20^ a gauche, le compartment de la batterie s'ouvre

Retirer la batterie épuisée et insérer la nouvelle batterie comme il se doit.

Changement de la batterie OK: Les deux lumieres LED clignotent pendant environ 1 seconde et le bip sonore se fait entendre.

L'icone de la batterie vide apparait, signifiant qu'il faut aussilot la replacer. Cela fait, vous pouvez encore effectuer environ 10 heures d'enregistrement.
L'icone de la batterie affiche selon le cas jusqu'à trois segments.
Lorsque I'icone de la batterie a I'ecran clignote, ca veut charge de la batterie ne suffit pas pour prendre des mesures. dire que la

Attention! Àpèrs avoir changé la batterie, veuillez vérifier l'houre (horloge interne) et le cas échéant, la modifier. Cf. 5.2.2.1 Logiciel de configuration Log Connect ou 5.8.1 Régler Date/Heure à l'aide du clavier après le changement de la batterie régier Date/Heure à l'aide du clavier.

5.8.1 Régler Date/Heure à l'aide du clavier après le changement de la batterie régler Date/Heure à l'aide du clavier

Après un changement de la batterie ou une rupture en alimentation, l'appareil va automatiquement en une Mode spécifique pour régler la date et l'heure.

Voulez-vous regler la date? N = Non en appuyant le bouton-Mode, l'enregistreur revient au mode normale ou Y = Oui en appuyant sur le bouton de démarriage, la sequence suivant commence

Le bouton-Mode augmente la valeur actuelle, le bouton de démarrage confirme et passé à la valeur suivante.

Après l'interrogation de la date et de l'heure il est possible de changer l'intervalle de mémoire.

N = Non... annule le réglage Y = Oui, le nouveau réglage sera enregistré

5.9 Alertes des depassements des seuils lorsque I'enregistreur

est en cours d'enregistrement

Le bip sonore est émis toutes les 30 sec. et la lumière LED rouge clignote (3 secondes). Les seuils doivent être fixés par le logiciel LogConnect*.

Lorsque qu'un seuil est dépassé, un X apparait à l'angle droit de l'écran. Sur la page PDF imprimée, l'alarme y

est visiblement inscrite tout de meme. C'est seulement au redemarrage de I'enregistreur que le X va disparaitre.

L'enregistreur n'est pas en mode d'enregistrement

Une lumière rouge clignote tous les 4 secondes. Remplacer la batterie.

La lumière LED rouge clignote par intermittence pour signaler l'erreur du matériel.

Téléchargez le logiciel gratuite LogConnect:

www.dostmann-electronic.de/home.html Download

6. Données techniques

Temperature

Sensibilite:

-40. +70°C

0.1℃

Pression atmophérisque LOG220/LOG220 E

Sensibilité: 300-1100hPa

Résolution: 0,1 hPa

Memoire:

LOG200: 150.000 Enregistements (Température et Mouvement)

LOG210: 100.000 Enregistements (Temperature rel. Humidité, Point de rosée et Mouvement)

LOG220: 60.000 Enregistements (Temperature

rel. Humidité, Point de rosée et Mouvement)

LOG200 TC: 60.000 Enregistements (Température + 2 thermocouples externes T1, T2 + Mouvement)

LOG210 TC: 60.000 Enregistements (Temperature, Humidite, Point de rosée, +2 thermocouples externes T1, T2 et Mouvement)

LOG200 E: 100.000 Enregistements (Température et Mouvement)

LOG220 E: 60.000 Enregistements (Température, Humidité, pression, Point de rosée et mouvement du CO

Interface: USB (integr.)

Dimensions: 91,5 × 42 × 20 ~mm

Poids: environ 83 g y compris le support mural

Batterie: 1 x 3,6 Volt Lithium 1/2 AA

6.1 Danger de blessure

• Gardez vos appareils et les piles hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avallée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avallée ou ingérer d'une autre manière, qu'elle qu'elle soit, contactez immeditaté un medecin d'urgence.
• Ne jetez jamais de piles dans ne feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion!
• Une pile faible doit être remplacee le plus rapidement possible afin d'éviter toute fuite. N'utilise jamais simultanément de piles ancienne avec des piles neuves ou des piles de types différents.
• Pour manipulier des piles qui ont coule, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection!

7. Légende

Ce signe certifie que le produit est en conformite avec la directive EEC et qu'il a ete teste selon les methodes specifiées.

8. Traitement des déchets

Ce produit et son emballage ont ete fabriques avec des materiaux de haute qualite qui neuent etre recycles et reutilises. Ce permitted de reduire les dechets et de proteger l'environnement. Eliminez les emballages de maniere respectue de I'environnement par le biais des systèmes de collecte etablis.

Mise au rebut de l'appareil électrique: Retrez de l'appareil les piles et les batteries rechargeables qui ne sont pas installées de façon permanente et jetez-les séparation. Cet apparéil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE). L'appareil usage ne doit pas être jeté dans les ordres menagères. L'utilisé s'engage, pour le respect de l'environnement, à déposer l'apparéil usage dans un centre de traitement agrée pour les déchets électriques et électroniques. La collecte est gratuite. Respectez les réglementsations en vigueur!

Elimination des piles: Les piles et les batteries rechargeables ne doivent pasetre jetées dans les détritus menagers. Elles contiennent des pollutants telles que les metaux lourds, qui peuvent nuire a I'environnement et la sante sils ne sont pas eliminés correctement, et des matieres premières préciseuses telles que le fer, le zinc, le manganese ou le nickel, qui peuvent etre recuperées.

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et les batteries rechargeables usages à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. La collecte est gratuite. Vous pouvez obtenir les adresses des points de collecte appropriés auprès de toute municipality ou de leur administration locale.

Les métaux lourds sont désignés comme suit: Cd=cadmium, Hg=mercury, Pb=plomb. Réduisez la production de déchets de piles en utilisant des piles à plus longue durée de vie ou des piles rechargeables appropriées. Je nejetez pas de déchets dans l'environnement et ne laissée pas trainer des piles ou des appareils électriques ou Electroniques contenant des piles. La collecte et le recyclage des piles et des piles rechargeables contribuant de manière importante à la protection de l'environnement et à la prévention des risques pour la santé.

ATTENTION DANGER! Une élimination incorpète des pîles cause des dommages pour l'environnement et la santé !

AVERTISSEMENT! Risque d'explosion avec des batteries contenant du lithium Les piles et les batteries rechargeables contenant du lithium (Li=lihium) représentant un risque élevé d'incendie et d'explosion du à la chaleur ou à des dommages mécaniques, avec des conséquences graves possibles pour les personnes et l'environnement. Portez une attention particulière à une élimination appropriée.

9. Caracteristique exclusif du LOG200

Signes CE., EN 12830, EN 13485. Capacité de stockager(S) et de Transport (T) Des vivres et distributions(C), classe de précision 1 (-30.+70°C) Conformément à L'En 13486, nous préconisons un recalibrage annuel

10. Conservation & nettoyage

Conserver l'apparé à une température ambiante (10 à 40^ ). S'il vous plaît, utiliser exclusivement un tissu blanc en coton, l'imbiber dans l'eau ou l'alcool pour nettoyer l'apparé. Ne pas plonger l'apparé dans un liquide.

3.
Allumage rapide Avec les réglages par défaut

La luminodiode (LED) est verte

Appuyer le bouton d'allumage,

est decile

apparait

attendre Présenter et

securiser le PDF

l'interface USB

Attendre que l'enregistreur

soit connecté à

l'interface USB

Tous droits réservés • Toute reproduction est interdite Stand05 2203CHB © DOSTMANN electronic GmbH
