BEDIENUNGSANLEITUNG LOG220 TFA

PDF-Datenlogger für Temperatur, Feuchte, Druck und CO2**

PDF-Data logger for temperature, humidity, pressure* and CO _2 ***

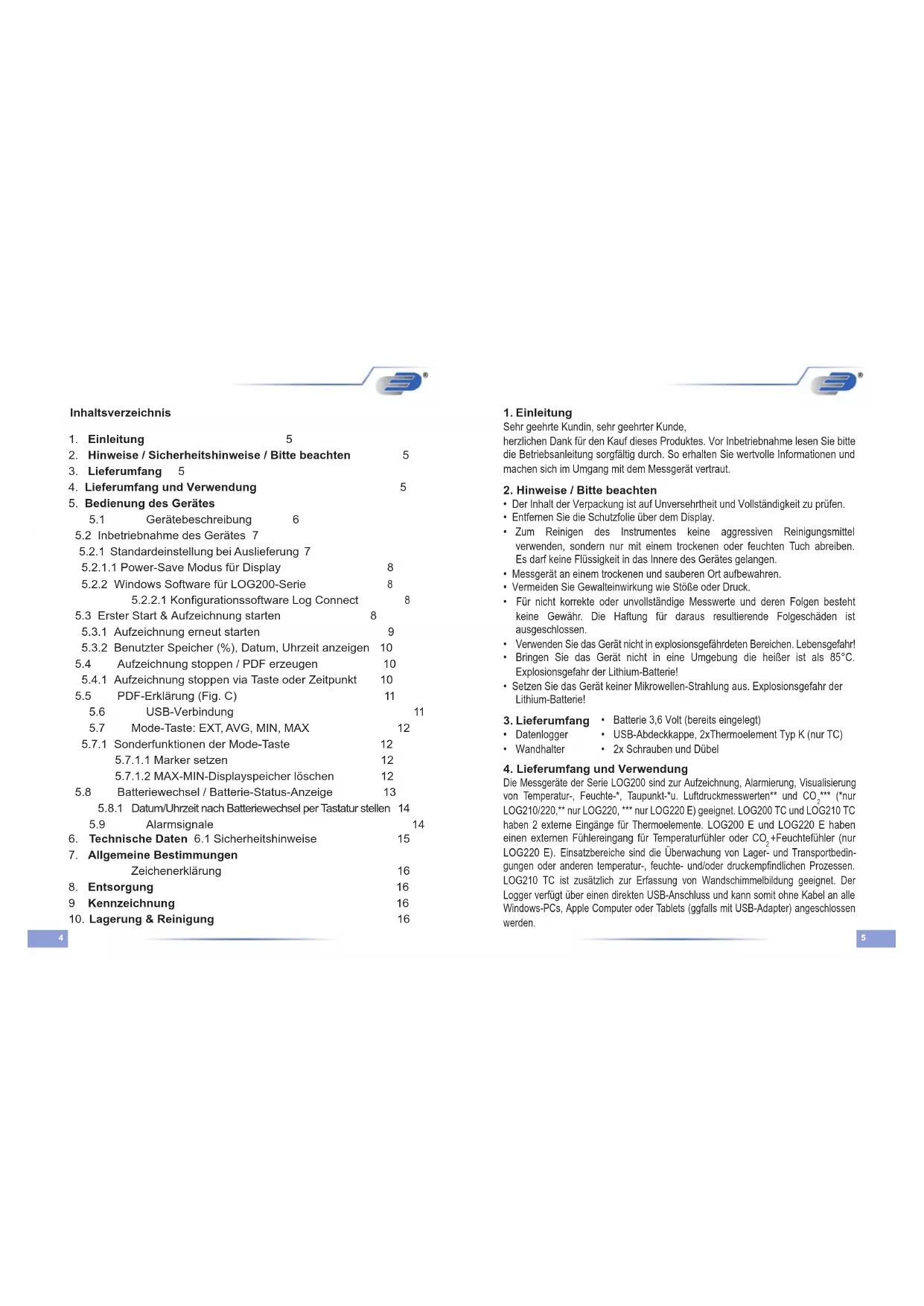

Bedienungsanleitung 4

1. Einleitung 5
2. Hinweise / Sicherheitshinweise /itte beachten 5
3. Lieferumfang 5
4. Lieferumfang und Verwendung 5
5. Bedienung des Gerätes

5.1 Gerätebeschreibung 6

5.2 Inbetriebnahme des Gerätes 7
5.2.1 Standardinstellung bei Auslieferung 7
5.2.1.1 Power-Save Modus fur Display 8
5.2.2 Windows Software für LOG200-Serie 8
5.2.2.1 Konfigurationssoftware Log Connect

5.3Erster Start & Aufzeichnung starten 8

5.3.1 Aufzeichnung erneut starten 9
5.3.2 Benutzer Speicher (%) ,Datum,Uhrzeit aneigen 10
5.4 Aufzeichnung stoppen / PDF erzeugen 10
5.4.1 Aufzeichnung stoppen via Taste oder Zeitpunkt 10
5.5 PDF-Erklarung (Fig.C) 11

5.6 USB-Verbindung 11
5.7 Mode-Taste:EXT,AVG,MIN,MAX 12

5.7.1 Sonderfunktionen der Mode-Taste 12

5.7.1.1 Marker setzen 12
5.7.1.2 MAX-MIN-Displayspeicher loschen 12

5.8 Batteriewechsel / Batterie-Status-Anzeige 13

5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen 14
5.9 Alarmsignale 14

1. Technische Daten 6.1 Sicherheitshinweise 15
2. Allgemeine Bestimmungen Zeichenerklarung 16
3. Entsorgung 16
   9 Kennzeichnung 16
4. Lagerung & Reinigung 16

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank für den Kauf thesees Produktes. Vor Inbetriebnahme lessen Sieitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messgerät vertraut.

2. Hinweise /Bitte beachten

• Der Inhalt der Verpackung ist auf Unversehrtheit und Vollständigkeit zu prufen.
• Entfemen Sie die Schutzfolie über dem Display.
  Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben. Es darke flüssigkeit in das Innere des Gerätes gelangen.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Für nicht korrekte oder unvollständige Messwerte und deren Folgen besteht keine Gewähr. Die Haftung für darauf resultierende Folgeschäden ist ausgeschlossen.
• Verwenden Sie das Gerät nicht in explosionsgefasrdeten Bereichen. Lebensgefahr!
• Bringen Sie das Gerät nicht in eine Umgebung die heißer ist als 85^ . Explosionsgefahr der Lithium-Batterie!

• Setzen Sie das Gerät keiner Mikrowellen-Strahlung aus. Explosionsgefahr der Lithium-Batterie!

• Lieferumfang Batterie 3,6 Volt (bereits eingelegt)

• Datenlogger - USB-Abdeckkappe, 2xThermoelement Typ K (nur TC)

• Wandhalter - 2x Schrauben und Dübel

4. Lieferumfang und Verwendung

Die Messgeräte der Serie LOG200 sind zur Aufzeichnung, Alarmierung, Visualisierung von Temperatur-, Feuchte-, Taupunkt- ^u . Luftdrucknesswerten und CO_2^* ("nur LOG210/220," nur LOG220, *** nur LOG220 E) geeignet. LOG200 TC und LOG210 TC haben 2 exter Eingänge für Thermoelemente. LOG200 E und LOG220 E haben einen externen Fuhlereingang für Temperaturfühler oder CO_2 + Feuchtefühler (nur LOG220 E). Einsatzbereiche sind die Überwachung von Lager- und Transportbedingungen oder anderen temperatur-, feuchte- und/oder druckempfindlichen Prozessen. LOG210 TC ist zusätzlich zur Erfassung von Wandschimmelbildung geeignet. Der Logger verfügt über einen direkten USB-Anschluss und kann somit ohne Kabel an alle Windows-PCs, Apple Computer oder Tablets (ggfalls mit USB-Adapter) angeschlossen werden.

Das Display zeigt darüber den aktuellen Messwerten, Extrema und Durchschnittswerte pro Messgroße an. In der Statuszeile werden Informationen zum Batteriezustand, Aufzeichungsmodus und zu Alarmierungen angezeigt. Die grüne LED blinking während der Aufzeichnung alle 30 Sekunden. Die rote LED dient zur Anzeige von Grenzwertalarmen. Der Logger hat auch einen internen Buzzer (Piepton), der die Bedienerführung unterstützt und für Alarmierungen genutzt wird.

Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

5. Bedienung des Gerätes

5.1 Gerätebeschreibung

Fig.A (siehe Seite 2)

1. USB Schutzkappe
2. USB-Anschluss
3. LCD-Display siehe Fig.B
4. LED: rot/grün
5. Sensorfach

(Position des Sensors)

1. Batteriefach
2. Modetaste
3. Start/Stopp-Taste
4. abschließbarer Wandhalter
5. Exterme-Anschlüsse (nur TC)
6. Externer-Anschluss (nur E)

Fig.B (siehe Seite 2)

1. Einheiten zu Messwert Zeile 1
2. Messwert Zeile 1
3. Einheiten zu Messwert Zeile 2
4. Messwert Zeile 2
5. Extremazeile

EXT = extern Fuhler (nur TC)
AVG = Durchschnittswert,
MIN = Minimalwert,
MAX = Maximalwert

(kein Symbol) = aktueller Messwert

1. Statuszeille (von links nach rechts):

Fetterianzeige,
USB-Anschlussanzeige,
- Logger gestartet,
- Logger konfiguirt,
1.O. (ohne Symbol) und
Alarm aufgetreten
X nicht i.O. (ohne Symbol)

Solle das Display (via Software Log Connect) deaktiviert sein, wird nur in der Statusanzeige das Batteriesymbol, das Symbol Logger gestartet () und/oder Logger konfiguriert (II) angezeigt.

5.2 Inbetriebnahme des Gerätes

ACHTUNG!itte beachten Sie unbedingt unsere Batterieempfehlung:Verwenden Sie ausschließlich den Batterietyp des Herstellers SAFT LS 14250 3,6 Volt oder DYNAMIS Lithium Batt. LI-110 1/2 AA/S bzw. vom Hersteller frei gegebene Batterietypen.

Zur Inbetriebnahme den Logger aus der Verpackung entnehmen und die Displayschutzfolie halten. Der Logger ist bereits vorprogrammiert und im Auslieferungszustand betriebsbereit. Er kann sofort ohne Software verwendet werden!

Vor Erstinbetriebnahme zeigt der Datenlogger bei Bewegung oder Tastendruck 2 Sekunden FS (Factory setting) an, danach werden für 2 Minuten die aktuellen Messwerte angezeigt, dann schaltet das Display ab. Durch Bewegung oder Tastendruck liegt das Messgerät wieder für 2 Minuten in den beschrieben Modus.

5.2.1 Standardeinstellung bei Auslieferung

Nachfolgend sind die Standardparameter (Default) aufgeführrt. Mit der Software LogConnect* können Sie die Parameter ihren Wünschen entsprechend ändern.

Speicherinterval:5Minuten

während der Datenaufzeichnung entspricht der Messintervall dem Speicherinterval (Ist der Logger nicht gestartet, misst der Logger fü

15 Minuten im 6-Sekundentakt, danach fur 24 Stunden im

15 Minutentakt, anschliebend wird im Stundentakt gemessen

Bei Bedienung irgendeiner Taste oder Bewegung des Loggers wird

wieder im 6-Sekundentakt gemessen.

Startmoglichdurch: Taste

Stopp possible durch:

USB Verbindung

Alarm:

aus

Alarmverzögerung:

0s

Messwerte im Display anze

en:

Power-Save Modus für Display:

an

5.2.1.1 Power-Save Modus für Display

BeiAuslieferung ist der Power-Save Modusaktiviert. Das Displayschaltet sich damit automatisch nach 2 Minuten ab. Im Hintergrund bleibt der Datenlogger jedoch weiter aktiv. D.h. es wird je nach Zustand gemessen und/oder gespeichert. Die interne Uhr lauft. Durch Bewegen des Loggers wird das Display wieder aktiviert.

5.2.2 Windows Software für LOG200-Serie

Die Datenlogger der Serie LOG200 sind vorprogrammiert und konnen ohne Software eingesetzt werden!

Es gibt jeder eine kostenlose Software, de direkt von der nachfolgenden Seite heruntergeladen werden kann: Siehe 5.2.2.1 Konfigurationssoftware LogConnect

5.2.2.1 Konfigurationssoftware LogConnect

Mit dieser Software konnen Konfigurationsparameter verändert bzw. erstellt werden. Z.B.: Messinterval, Alarmgrenzwerte, Startparameter (z.B. zu einem festen Zeitpunkt, Uhrzeit stellen/korrigieren, Display deaktivieren...etc.)

Eine Online-Direkthilfe Unterstützung bei der Bedienung!

Download der kostenlosten LogConnect Software:

www.dostmann/electronic.de -> Downloads -> Software/

---

/<Software/ LogConnect_XXX.zip (XXX neuste Version wahlen)

5.3 Erster Start & Aufzeichnung starten

Taste 2 Sek. Halten, aktuell verwendetes Datum und Uhrzeit des Loggers sowie ein Signalton eront für ca. 2 Sekunden.

LED leuchtet ca. 2 Sekunden grün.
Logger ist gestartet.

LED blinkt alle 30 Sekunden

Darstellung des Displays im Auto-Mode (Im Auto-Mode wechsel das Display automatisch durch mögliche Messgroßen bzw. LOG200: MAX/MIN-Werte)

LOG200 LOG210

LOG220

Bei Loggem mit externen Eingangen werden nur Sensoren aufgezeichnet, die beim Start bereits eingesteckt waren.

Zum Ändern der Konfiguration wird die Software LogConnect * benötigt.

* Download der kostenlzen LogConnect Software: www.dostmann/electronic.de Downloads SoftwareI/lnr Logger>/Software/ LogConnect_XXX.zip (XXX neuste Version wahlen)

5.3.1 Aufzeichnung erneut starten

Siehe 5.3 Erster Start & Aufzeinung starten. Der Logger wird in der Standardeinstellung via Knopfdruck der Start/Stopp-Taste gestartet und wird via USB-Anschluss gestopt. Die Messwerte werden automatisch im PDF grafisch dargestellt.

ACHTUNG!

Beim erneuten Start wird die vorhandene PDF-Datei überschieben.

Wichtig! Sichern Sie immer die erzeugten PDF-Dateien auf Ihr PC. Ist LogConnect beim Verbinden des Loggers mit PC geöffnet und AutoSave Dort aktiviert (Default), so erfolgt eine automatische Sicherung der Messdaten.

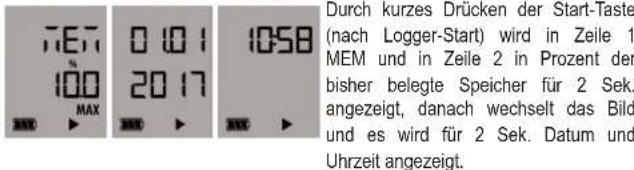

5.3.2 Benutzer Speicher (%) ,Datum,Uhrzeit anzeigen

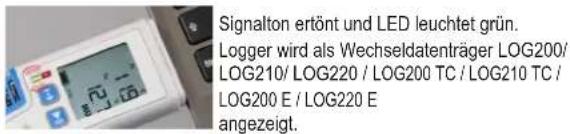

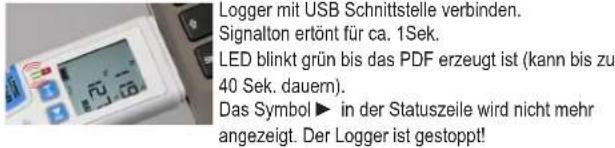

5.4 Aufzeinung stoppen / PDF erzeugen (Standardinstellung)

PDF öffnen und sichern.
PDF wird beim nachsten Start überschreiben!

ACHTUNG! Beim Logger-Start werden die Extrema (Max- und Min-Wert), sowie der Durchschnittswert zurückgesetzt!

5.4.1 Aufzeichnung stoppen via Taste oder Zeitpunkt

ist via Software LogConnect einstellbar. Bei entsprechender Einstellung ist die Start-Taste auch die Stopp-Taste.

5.5 PDF-Erkräung (Fig. C)

Dateiname: z.B.
LOG220_16099908_2016-09-27T103123.PDF

A LOG220: Gerat
16099908: Seriennr.
2016-09-27: Beginn der Aufzeichnung (Datum)
T103123: Zeit: HHMMSS

B Beschreibung: kann nur mit der Software LogConnect * beschreiben werden.

C Konfiguration: voreingestelle Parameter

D Zusammenfassung: Übersicht der Messergebnisse

E Grafik: Bildliche Darstellung der Messwerte

F MOV: Zeigt wann bzw. ob der Logger bewegt wurde

G Unterschrift: Bei Bedarf Beglaubigung des PDFs.

: Messung OK

* Download der kostenlzen LogConnect Software: www.dostmann/electronic.de Downloads Software//Software/ LogConnect_XXX.zip (XXX neuste Version wahlen)

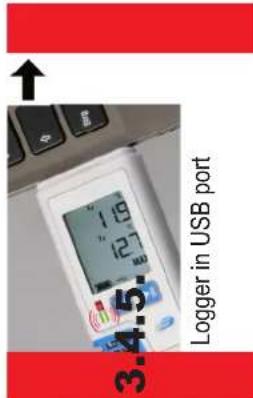

5.6 USB-Verbindung

Zum Konfigurieren oder Auswerten des Datenloggers muss der Datenlogger mit dem USB-Anschluss Ihr's PCs verbunden sein. Zur Konfiguration lesen Sieitte den entsprachenden Abschnitt im Manual oder im Hilfetext der Software LogConnect.

5.7 Anzeigemodi und Mode-Taste:EXT,AVG,MIN,MAX

Die erste Zeille zeigt stets den aktuellen Messwert des Hauptmesskanals: LOG200: Temperatur, LOG210: Feuchte, LOG220: Luftdruck, LOG200 TC/LOG210 TC: Externe Temperatur 1, LOG200 E: interne Temperatur, LOG220 E: Luftdruck

Die Anzeige der zweiten Zeile hängt vom gewährten Modus ab. Es gibt zwei Anzeigemodi:

1. AUTO-Mode (Voreinstellung für LOG200, LOG210, LOG220) - die zweite Zeite zeigt abwechselnd all 3 Sekunden:

LOG200: Minimum (MIN) / Maximum (MAX) / Durchschnitt (AVG)

LOG210: Temperatur und Taupunkt (Td)

LOG220: Feuchtigkeit, Temperatur und Taupunkt

LOG200 TC: Interne Temperatur und externe Temperatur 2

LOG210 TC: Interne Temperatur, interne Feuchtigkeit, interner Taupunkt, exteme Temperatur 2

LOG200 E: aktuelle Temperatur / Minimum (MIN) / Maximum (MAX) / Durchschnitt (AVG) der Temperatur (extern) und Minimum (MIN) / Maximum (MAX) / Durchschnitt (AVG) der Temperatur (intern)

LOG220 E: aktuelle Messwerte der extern verbundenen Sensoren / aktuelle Messwerte der internen Messkanäfeuchte, Temperatur, Taupunkt

Sie erkennen den dargestellen Wert an der physikalischen Einheit über dem Messwert (^)^0F = Temperatur, Td +^ / ^ = Taupunkt, % H = Feuchte, hPa = Druck, ppm = CQ_i ) sowie den Zusatzsymbolen = aktueller Messwert, MIN = Minimum, MAX = Maximum, AVG = Durchschnitt, EXT = Externer Kanal 2, EXT blinkend = Externer Kanal 1.

Der AUTO-Mode gibt denen in kurzer Zeit einen Überblick über die Messwerte aller Kanäle. Durch drücken der MODE-Taste (linke Taste) gelangen sie aus dem AUTO-Mode in den manuellen Mode:

1. MANUELLER Mode (Voreinstellung für LOG200 TC, LOG210 TC) - die MODE Taste blätter in der zweiten Zeile durch alle zur Verfugung stehenden Messkanäe in der Reihenfolge aktueller Messwert (kein Symbol), Minimum(MIN), Maximum(MAX), Durchschnitt(AVG).

Besonderheiten:

• Für den Hauptmesskanal in der oberen Zeile werden unter nur MIN, MAX, AVG angezeigt.
• Für LOG200 TC und LOG210 TC werden MIN, MAX, AVG mit einem blinkenden EXT für den externen Führer 1 (Hauptmesskanal) und einem stehenden EXT für den externen Führer 2 gezeigt.

Der manuelle Mode erlaubt die Darstellung eines beliebigen Messkanals zusammen zum Hauptmesskanal, z.B. Das Maximum des Drucks zum aktuellen Druck. Drücken sie die MODE-Taste, bis im Display AUTO erscheidt, um zum AUTO Mode zurückzukehren.

5.7.1 Sonderfunktionen der Mode-Taste

5.7.1.1 Marker setzen

Um besondere Ereignisse während der Aufzeichnung festzhalten, konnen Marken gesetzt werden. Um eine Markierung (Marker) in der Grafik des PDFs zu setzen, muss die Mode-Taste 2,5 Sekunden gehalten werden (siehe Marker auf der PDF-Abbildung Fig.C). Die erfolgliche Markierung wird durch einen kurzen Signatron bestätigt. Die Markierung wird dann mit der nachsten Messung abgespeichert (Speicherinterval beachten).

5.7.1.2 MAX-MIN-Displayspeicher loschen

Der Logger hat eine MIN/MAX Funktion zum Festhalten der Extremwerte über einen beliebigen Zeitraum. Drücken sie die MODE-Taste für 5 Sekunden, bis eine keine Melodie ertont. Damit wird der Messzeitraum zurückgesetzt. Sie können damit z.B. die hochsten/niedrigsten Tagestemperaturen erfassen. Die MIN/MAX Funktion arbeitet unabhängig vom Logbetrieb.

Bitte beachten:

• Beim Start der Aufzeichnung wird der MIN/MAX Speicher zurückgesetzt, um die MIN/MAX/Durchschnittswerte passend zur Aufzeichnung anzuzeigen.
• Während der Aufzeichnung wird beim Zurücksetzen der MIN/MAX/Durchschnittswerte zwingend eine Markierung gesetzt.

5.8 Batteriewechsel / Batterie-Status-Anzeige

ACHTUNG!itte beachten Sie unbedingt unsere Batterieempfehlung: Verwenden Sie ausschließlich den Batterietyp des Herstellers SAFT LS 14250 3,6 Volt oder DYNAMIS Lithium Batt. LI-110 1/2 AA/S bzw. vom Hersteller frei gegebene Batterietypen.

Batteriedeckel auf der Unterseite 20^ nach links drehen, das Batteriefach öffnet sich.

Leere Batterie entnehmen und neue Batterie wie abgebildet einlagen.

Batteriewechsel OK: Beide LEDs leuchten für ca. 1 Sek. auf und ein Signalton erlönt.

zeigt an, dass Sie die Batterie in Kürze

• Das leere Batterie-Symbol auswechseln müssen. Sie k Messungen durchführten.
• Das Batteriesymbol gezit je nach Zustand bis zu 3 Segmente an.
• Wenn das Batteriesymbol im Display blinkt Batterieladung nicht mehr für Messungen

aus.

ACHTUNG! Nach dem Batteriewechselitte die Uhrzeit (interneUhr) überprüifen und gegebenenfalls korrigieren. Siehe 5.2.2.1 Konfigurationssoftware Log Connect oder 5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen

5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen

Nach einem Batteriewechsel oder einer Unterbrechung zur Spannungssquelle geh das Gerät automatisch in einen Spezialmodus zum Datum/Uhrzeit/Intervallstellen.

Möchten Sie das Datum körrigieren?

N = Nein durch Drucken der Mode-Taste auswahlen, der Logger kehrt in den Normalmodus zureck. Oder

Y = Ja durch Drücken der Start-taste auswahlen, nachfolgende Sequenz beginnt:

Mode-Taste erhöht den jeweiligen Wert, Starttaste bestätigt und springt zum nachsten Wert.

Nach Datum-Uhrzeit-Abfrage kann Speicherinterval (INT) geändert werden.

N= Nein...
verwirft
Einstellung
Y= Ja, neue Einstellungen werden gespeichert

5.9 Alarmsignale bei Grenzwertüberschreitungen

Signalton ertont alle 30 Sek. fur 1 Sek. und die LED blinkt rot (3 Sek.). Die Grenzwerte werden via Software LogConnect *eingestellt. Wird ein Grenzwert ubersritten erscheint ein X in der rechten, unteren Display-Ecke. Auf dem dazugehorgen PDF-Aufdruck ist der Alarm eben

falls beschrieben und sightbar. Erst durch Neustart des Loggers wird das X wieder im Display entfern!

Logger nicht im Aufzeichnungsmode

LED blinkt alle 4 Sek. rot. Batterie wechseln.

LED blinkt mehrfach rot Hardwarefehler!

* Download der kostenlzen LogConnect Software: www.dostmann/electronic.de Downloads Software/Inr Logger>/Software/ LogConnect_XXX.zip (XXX neuste Version wahlen)

6. Technische Daten

Temperatur

Messhe

-40. +70^

Auflösung: 0,1°C

Luftdruck nur LOG220 /LOG220 E

Messbereich: 300-1100hPa

Auflosung: 0,1 hPa

Spelcher:

LOG200: 150.000 Datensätze (Temperatur und Bewegung)

LOG210: 100.000 Datenässe (Temperatur, rel. Feuchte, Taupunkt und Bewegung)

LOG220: 60.000 Datansätze (Temperatur, rel. Feuchte, Druck, Taupunkt und Bewegung)

LOG200 TC: 60.000 Datensätze

(Temporatur + 2 externe Thermoelemente T1, T2 + Bewegung)

LOG210 TC: 60.000 Datansätze (Feuchte + Temperatur + Taupunkt + 2 externe Thermoelemente T1, T2 + Bewegung)

LOG200 E: 100.000 Datenstätze (Temperatur und Bewegung)

LOG220 E: 60.000 Datenätze (Temperatur, rel. Feuchte, Druck, CO Taupunkt und Bewegung)

Interface: USB (integr.)

Abmessungen: 91,5 x 42 x 20 mm

Gewicht: ca. 83 g inkl. Wandhalter

Batterie: 1 x 3.6 Volt Lithium 1/2 AA

6.1 Sicherheitschinweise

Bewahren Sie die Batterien und die Geräte außerhalb der Reichweite von Kindern auf.
- Batterien enthalten gesundheitsschädliche Säuren und konnen bei Verschlucken lebensgeführlich sein. Werde eine Batterie verschlukt, kann dies innerhalb von 2 Stunden zu schweren inneren Verzattungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschlukt oder anderweitig in den Körper gelangt sein,ephem sie sofort medizinische Hilde in Anspruch.
- Batterien nicht ins Feuer werfen, kurzschlieben, auseinandernehmen oder aufladen. Explosionsgesefahr!
- Um ein Auslaufen der Batterien zu vermeiden, sollenn schwache Batterien möglichst schnell ausgetauscht werden. Verwendten Sie nie gleichzeitige und neue Batterien oder Batterien entsprechenden Typs.
- Beim Hantieren mit ausgelaufen Batterien chemikalienbestandige Schutzhandschuhe und Schutzbrille tragen!

7. Zeichenerklarung

Mit dieser Zeichen bestätig wir, dass das Produkt den in den EG Richtlinien festgelegten Anforderungen entspricht und den festgelegten Prüferverfahren unterzogen wurde.

2

Rel. Feuchte nur LOG210/LOG220/LOG210 TC/LOG220 E
Messbereich:0.100%F
Auflösung: 0.1%rF
CO_nur LOG220 E
Messbereich: 400-10000 ppm
Auflösung: 1 ppm

8. Entsorgung

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recyclet und wiederverwendet werden können. Dies verringer den Abfall und schon die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme.

Entsorgung des Elektrogerats: Entnehmen Sie nicht festverbaute Batterien und Aktus aus dem Gerat und entsorgen Sie diese getrennt. Dieses Gerat ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeraten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Haustmull entsorgt werden. Der Nutzer ist verpflichtet, das Altgerat zur umweltagrenchten Entsorgung bei einer ausgewiesenen Annahmestelle

für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften!

Entsorgung der Batterien: Batterien und Akkus durfen keinesfalls in den Hausmull. Sie enthalten Schadstoffe wie Schwermetalle, die bei unsachgemäß Entsorgung der Umwelt und der Gesundheit schaden zufugen konnen und wertvolle Rohstoffe wie Eisen, Zink, Mangan oder Nickel, die wiedergewonnen werden konnen. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchtes Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugehen. Die Rückgabe ist unentgeltlich. Adressen geeigneter Sammelstellen konnen Sie von ihrer Stadt- oder Kommunalverwaltung erhalten. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilver, Pb=Blei. Reduzieren Sie die Entstehung von Abfallen aus Batterien, indem sie Batterien mit längerer Lebensdauer oder geeignete wiederaufladbare Akkus nutzen. Vermeiden Sie die Vermülung der Umwelt und halten Sie Batterien oder batteriehaltige Elektro- und Elektronikgeräte nicht achtlos liegen. Die getrennte Sammlung und Verwertung von Batterien und Akkus leisten einen wichtigen Beitrag zur Entlastung der Umwelt und Vermeidung von Gefahren für die Gesundheit.

WARNING! Umwelt- und Gesundheitsschäden durch falsche Entsorgung der Batterien!

WARNING! Explosionsgefahr bei lithiumhaltigen Batterien: Bei lithiumhaltigen Batterien und Akkus (Li = Lithium) besteht hohe Brand- und Explosionsgefahr durch Hitze oder Mechanische Beschädigungen mit möglichen schwerwiegenden Folgen für Menschen und Umwelt. Achten Siealanders auf die ordnungsgemäß Entsorgung.

9. Kennzeichnung nur LOG200

CE-Zeichen, EN 12830, EN 13485, Eignung für Lagerung (S) und Transport (T) für Lebensmittelager und Verteiler (C), Genaugkeitsklasse 1 (-30. +70°C). Gemäß der EN 13486 empfehlen wir eine jährliche Rekalibrierung.

10. Lagerung & Reinigung

Das Gerat ist bei Raumtemperatur (10...40°C) zu lagern. Reinigung verwenden Sieitte ausschließlich ein weiches Baumwolltuch mit Wasser oder medizinischen Alkohol. Tauchen Sie das Gerat nicht in Flüssigkeiten.

Index

Schnellstart mit Standardeinstellungen

LED leuchtet grün für 2 Sekunden - Aufnahme gestartet. RUN Symbol erscheint

Aufnahme starten: Start-Taste drucken, bis Signalton ertont

warten PDF anschauen

und sichern

DOSTMANN electronic GmbH Mess- und Steuertechnik

Waldenbergweg 3b
D-97877 Wertheim-Reicholzheim
Germany

Phone: [phone] / 3 08 90

E-Mail: [e-mail] Internet: www.dostmann-electronic.de

Technische Änderungen vorbehalten · Nachdruck auch auszugswise untersagt
Stand05 2203CHB © DOSTMANN electronic GmbH
