LOG210 TC - équipements de mesure TFA - Notice d'utilisation et mode d'emploi gratuit

Marque	TFA
Modèle	LOG210 TC
Type de produit	Enregistreur de température, d'humidité, de pression et de CO₂ avec thermocouples externes
Catégorie	Équipements de mesure
Dimensions	91,5 x 42 x 20 mm
Poids	Environ 83 g (avec support mural)
Alimentation	1 pile lithium 3,6 V (type SAFT LS 14250 ou DYNAMIS LI-110 1/2 AA)
Capacité mémoire	60 000 enregistrements
Interfaces	USB intégré
Plage de mesure température	-40 à +70 °C
Résolution température	0,1 °C
Fonctions principales	Enregistrement continu, alarme sonore et visuelle, affichage LCD avec valeurs min/max/moyenne, mode Power-Save, génération de rapport PDF, logiciel LogConnect pour configuration
Unités de mesure	°C/°F, %rH, hPa, ppm
Capteurs externes	2 entrées pour thermocouples type K
Utilisation prévue	Suivi de température, humidité, point de rosée, pression dans les transports, stockage, surveillance de moisissures
Entretien et nettoyage	Utiliser un chiffon doux sec ou humide. Ne pas immerger. Ne pas utiliser de nettoyant abrasif.
Sécurité	Ne pas utiliser en zones explosives. Ne pas exposer au micro-ondes. Utiliser uniquement pile spécifiée. Température max 85 °C. Tenir hors de portée des enfants.
Piles et batteries	Pile lithium 3,6 V 1/2 AA. Ne pas recharger. Ne pas jeter au feu. Remplacer par type approuvé.
Réparabilité	Pas de pièces réparables par l'utilisateur. Utiliser le logiciel pour configuration.
Accessoires inclus	Support mural, capuchon de protection USB, 2 thermocouples type K, 2 vis enfichables
Garantie et conformité	Conforme CE, EN 12830, EN 13485. Classe de précision 1 (-30..+70°C). Recalibrage annuel recommandé.

FOIRE AUX QUESTIONS - LOG210 TC TFA

Comment démarrer l'enregistrement sur le LOG210 TC ?

Pour démarrer, maintenez enfoncé le bouton Démarrer/Arrêt pendant 2 secondes. Un bip sonore retentit et la LED verte clignote. Le symbole ▶ apparaît à l'écran. L'enregistreur est alors en marche.

Comment arrêter l'enregistrement et générer un PDF ?

Connectez l'appareil à un port USB. Un bip sonore de 2 secondes retentit, la LED verte clignote pendant la génération du PDF (jusqu'à 40 secondes). Le symbole ▶ disparaît et l'enregistrement s'arrête. Le PDF est sauvegardé sur le PC.

Comment changer la pile du LOG210 TC ?

Tournez le couvercle du compartiment batterie de 20° vers la gauche pour l'ouvrir. Retirez la pile usagée et insérez une nouvelle pile lithium 3,6 V (type SAFT LS 14250 ou DYNAMIS LI-110). Refermez le couvercle. Les LED clignotent et un bip confirme le changement.

Que faire si l'écran affiche une icône de batterie vide ?

Cela indique que la pile est faible. Remplacez-la dès que possible. Vous avez encore environ 10 heures d'enregistrement. Si l'icône clignote, la charge est insuffisante pour les mesures.

Comment régler la date et l'heure après un changement de pile ?

Après le changement, l'appareil entre en mode spécial. Appuyez sur le bouton Mode pour choisir 'N' (non) ou sur le bouton Démarrer pour 'Y' (oui). Utilisez le bouton Mode pour augmenter la valeur et le bouton Démarrer pour confirmer et passer au champ suivant.

Comment utiliser la fonction d'alarme des seuils ?

Les seuils d'alarme doivent être configurés via le logiciel LogConnect. Lorsqu'un seuil est dépassé pendant l'enregistrement, un bip retentit toutes les 30 secondes et la LED rouge clignote. Un X apparaît à l'écran. Le PDF indique l'alarme.

Que signifient les symboles EXT, AVG, MIN, MAX à l'écran ?

EXT = capteur externe (thermocouple). AVG = moyenne. MIN = valeur minimale. MAX = valeur maximale. Sans symbole = valeur actuelle. Ils indiquent le mode d'affichage en cours.

Comment placer un marqueur pendant l'enregistrement ?

Maintenez le bouton Mode enfoncé pendant 2,5 secondes. Un bip sonore confirme le marqueur. Celui-ci apparaîtra dans le graphique PDF après la prochaine sauvegarde.

Comment effacer la mémoire des valeurs min/max ?

Appuyez sur le bouton Mode pendant 5 secondes jusqu'à entendre une mélodie. La période de mesure MIN/MAX est réinitialisée. Note : cela ne supprime pas les données enregistrées.

Quels sont les accessoires fournis avec le LOG210 TC ?

L'emballage contient : l'enregistreur de données, un support mural, un capuchon de protection USB, 2 thermocouples type K, 2 vis enfichables et une pile 3,6 V.

MODE D'EMPLOI LOG210 TC TFA

PDF-Enregistreur de température, d'humidité*, pression** et de la CO _2 ***

5005-0200 / 5005-0210 / 5005-0220 / 5005-0204 / 5005-0214 / 5005-0202 / 5005-0222

*nur / only / uniquement LOG210 / LOG220 /

1. Introduction 32

2. Conseils / Consignes de sécurité 32

3. Contenu 32

4. Distribution et utilisation 32

5. Manipulation de l'appareil 33

5.1 Description de l'appareil 33
5.2 Fonctionnement de l'appareil 34
5.2.1 Installation standard à la livraison 34
5.2.1.1 Mode d'affichage Power-Save 35
5.2.2 Logiciel Windows pour LOG200 35
5.2.2.1 Logiciel de configuration Log Connect 35

5.3 Premier démarrage & début d'enregistrement 35

5.3.1 Reprise l'enregistrement 36

5.3.2 Affichage du lecteur de sauvegarde (en pour cent) 37

5.4 Arrêt d'enregistrement / génération du PDF 37

5.4.1 Arrêt d'enregistrement via le bouton ou la programmation 37

5.5 Interprétation du PDF (Fig. C) 38

5.6 Connexion USB 38

5.7 Modes d'affichage et touche de mode: EXT, AVG, MIN, MAX 39

5.7.1 Fonctions spéciales du bouton Mode 39

5.7.1.1Réglage du marqueur 39

5.7.1.2MAX-MIN-supprimer l'enregistrement 39

5.8 Changement de la batterie / affichage du niveau de la batterie 40

5.8.1 Réglage de la date/heure après le changement de la pile 42

5.9 Signal d'alarme 42

1. Données techniques 6.1 Danger de blessure 43

2. Dispositions générales / Légende 44

3. Entretien 44

9 Caractéristiques 44

1. Conservation & nettoyage 44

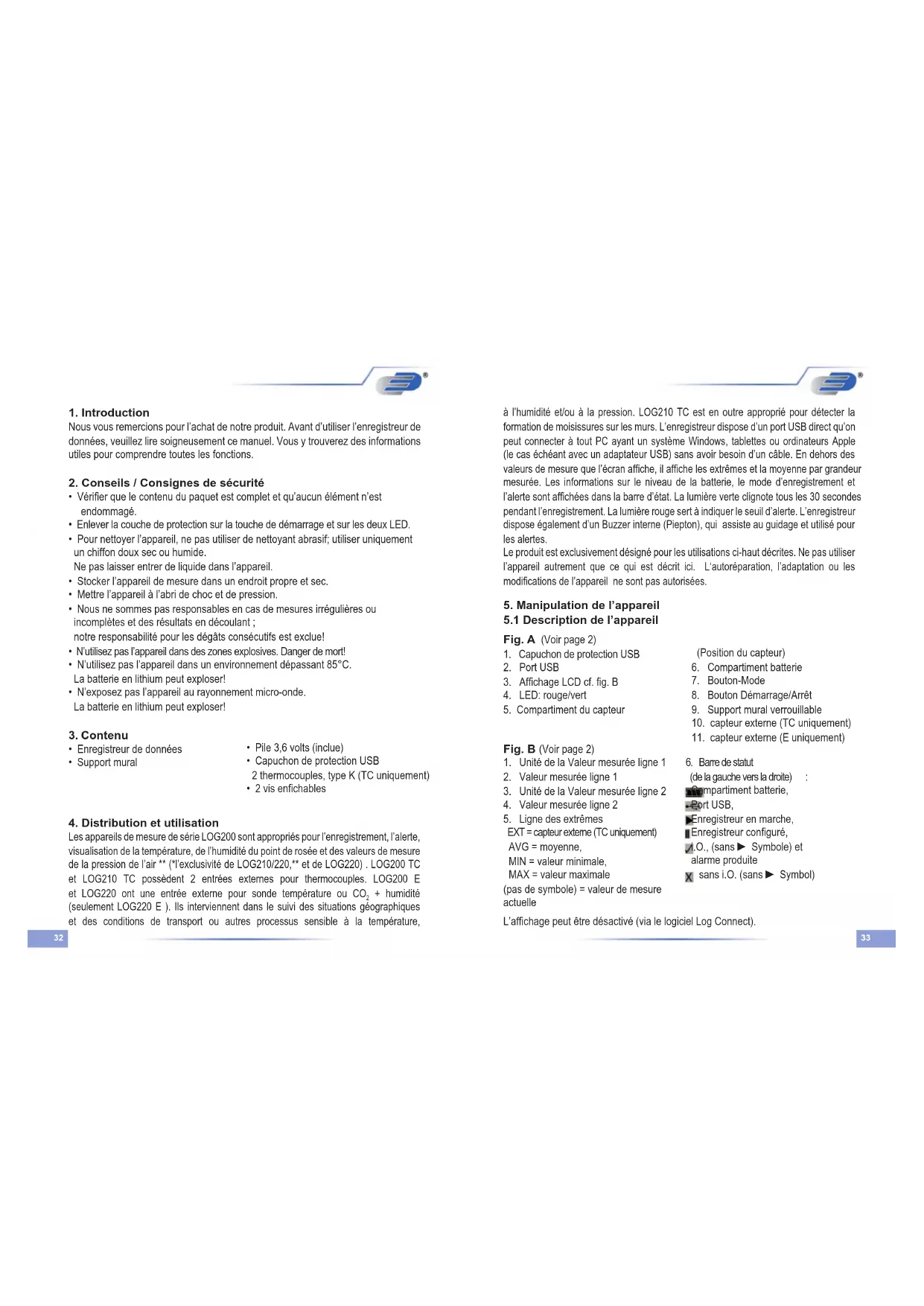

1. Introduction

Nous vous remercions pour l'achat de notre produit. Avant d'utiliser l'enregistreur de données, veuillez lire soigneusement ce manuel. Vous y trouverez des informations utiles pour comprendre toutes les fonctions.

2. Conseils / Consignes de sécurité

• Vérifier que le contenu du paquet est complet et qu'aucun élément n'est endommagé.
• Enlever la couche de protection sur la touche de démarrage et sur les deux LED.
• Pour nettoyer l'appareil, ne pas utiliser de nettoyant abrasif; utiliser uniquement un chiffon doux sec ou humide.

Ne pas laisser entrer de liquide dans l'appareil.
- Stocker l'appareil de mesure dans un endroit propre et sec.
- Mettre l'appareil à l'abri de choc et de pression.
- Nous ne sommes pas responsables en cas de mesures irrégulières ou incomplètes et des résultats en découlant ; notre responsabilité pour les dégâts consécutifs est exclue!
- N'utilisez pas l'appareil dans des zones explosives. Danger de mort!
- N'utilisez pas l'appareil dans un environnement dépassant 85°C. La batterie en lithium peut exploser!
- N'exposez pas l'appareil au rayonnement micro-onde. La batterie en lithium peut exploser!

3. Contenu

• Enregistreur de données
  • Support mural

• Pile 3,6 volts (inclue)
  • Capuchon de protection USB
  2 thermocouples, type K (TC uniquement)

• 2 vis enfichables

4. Distribution et utilisation

Les appareils de mesure de série LOG200 sont appropriés pour l'enregistrement, l'alerte, visualisation de la température, de l'humidité du point de rosée et des valeurs de mesure de la pression de l'air ** (*l'exclusivité de LOG210/220,** et de LOG220). LOG200 TC et LOG210 TC possèdent 2 entrées externes pour thermocouples. LOG200 E et LOG220 ont une entrée externe pour sonde température ou CO₂ + humidité (seulement LOG220 E). Ils interviennent dans le suivi des situations géographiques et des conditions de transport ou autres processus sensible à la température,

à l'humidité et/ou à la pression. LOG210 TC est en outre approprié pour détecter la formation de moisissures sur les murs. L'enregistreur dispose d'un port USB direct qu'on peut connecter à tout PC ayant un système Windows, tablettes ou ordinateurs Apple (le cas échéant avec un adaptateur USB) sans avoir besoin d'un câble. En dehors des valeurs de mesure que l'écran affiche, il affiche les extrêmes et la moyenne par grandeur mesurée. Les informations sur le niveau de la batterie, le mode d'enregistrement et l'alerte sont affichées dans la barre d'état. La lumière verte clignote tous les 30 secondes pendant l'enregistrement. La lumière rouge sert à indiquer le seuil d'alerte. L'enregistreur dispose également d'un Buzzer interne (Piepton), qui assiste au guidage et utilisé pour les alertes.

Le produit est exclusivement désigné pour les utilisations ci-haut décrites. Ne pas utiliser l'appareil autrement que ce qui est décrit ici. L'autoréparation, l'adaptation ou les modifications de l'appareil ne sont pas autorisées.

5. Manipulation de l'appareil

5.1 Description de l'appareil

Fig. A (Voir page 2)

1. Capuchon de protection USB
2. Port USB
3. Affichage LCD cf. fig. B
4. LED: rouge/vert
5. Compartiment du capteur

(Position du capteur)

1. Compartiment batterie
2. Bouton-Mode
3. Bouton Démarrage/Arrêt
4. Support mural verrouillable
5. capteur externe (TC uniquement)
6. capteur externe (E uniquement)

Fig. B (Voir page 2)

1. Unité de la Valeur mesurée ligne 1
2. Valeur mesurée ligne 1
3. Unité de la Valeur mesurée ligne 2
4. Valeur mesurée ligne 2
5. Ligne des extrêmes

EXT = capteur externe (TC uniquement)

AVG = moyenne,

MAX = valeur maximale

(pas de symbole) = valeur de mesure actuelle

1. Barre de statut

(de la gauche vers la droite)

Enregistreur en marche,

Enregistreur configuré,

A.O., (sans ▶ Symbole) et

alarme produite

X sans i.O. (sans ▶ Symbol)

L'affichage peut être désactivé (via le logiciel Log Connect).

5.2 Mise en service de l'appareil

Attention ! S'il vous plaît, faites très attention à l'usage de la batterie: Utiliser exclusivement la batterie du fabrication de type SAFT LS 14250 3,6 Volts, ou DYNAMIS Lithium Batt. LI-110 1/2 AA / S ou types de batteries approuvés par le fabricant.

Avant l'utilisation de l'enregistreur, veuillez le retirer de son emballage, et retirer le film de protection de l'afficheur.

L'enregistreur est déjà programmé à la sortie de l'usine et prêt à l'utilisation. Il peut être immédiatement utilisé sans logiciel!

Avant la mise en service initiale, l'appareil affiche, après l'avoir secoué ou appuyé sur les boutons pendant 2 secondes, FS (Factory setting), ensuite s'affiche les valeurs de mesure, enfin il s'éteint. L'appareil de mesure revient à la configuration que nous venons de décrire en le secouant ou en appuyant les boutons pendant 2 minutes

5.2.1 Configuration par défaut à la livraison

Le paramètre par défaut (standard) se présente comme suit: Vous pouvez changer les paramètres à votre guise à l'aide du logiciel LogConnect.

Intervalle de sauvegarde: 5 minutes pour LOG210/LOG220, / LOG200 TC / LOG210 TC / LOG220 E 15 minutes pour LOG200 / LOG200 E

Plage de mesure: Lors de l'enregistrement des données, la plage de mesures correspond à l'intervalle entre deux sauvegardes (lorsque

l'enregistreur n'est pas démarré, il prend des mesures toutes les

6 sec. pendant 15 minutes, puis toutes les 15 minutes pendant

24 heures, enfin après chaque une heure. En appuyant sur

n'importe quel bouton ou en secouant l'enregistreur, les

mesures sont reprises toutes les 6 secondes

Démarrage possible par: Bouton

Arrêt possible par: Connexion USB

Alarme: arrêtée

Retardateur d'alarme 0 s

Affichage des Valeurs de mesure: en marche

Mode d'affichage Power-Save: en marche

5.2.1.1 Mode d'affichage Power-Save

à la livraison, c'estle mode Power-Save qui est activé. L'affichage va automatiquement en veille après 2 minutes. Cependant, l'enregistreur de données reste actif en arrière-plan, i.e., les mesures doivent être prises selon le cas et/ou sauvegardées.

L'horloge interne continue de fonctionner. Un mouvement de l'enregistreur permet de réactiver l'affichage.

5.2.2 Logiciels Windows pour la Série LOG200

Les enregistreur des données de la série Log200 sont programmés et peuvent fonctionner sans logiciels!

Cependant, il y a deux produits logiciels gratuits qu'on peut directement télécharger à partir de ce site:

Voir ci-dessous 5.2.2.1 LOGICIEL DE CONFIGURATIONLogConnect

5.2.2.1 LOGICIEL DE CONFIGURATION LogConnect

à la livraison, c'est le mode Power-Save qui est activé. L'affichage va automatiquement en veille après 2 minutes. Cependant, l'enregistreur de données reste actif en arrière-plan, i.e., les mesures doivent être prises selon le cas et/ou sauvegardées.

L'horloge interne continue de fonctionner. Un mouvement de l'enregistreur permet de réactiver l'affichage.

5.3 Premier allumage & début d'enregistrement

Maintenir le bouton appuyé pendant 2 secondes, la date et l'heure actuelle de l'enregistreur change; le bip sonore se fait également entendre pendant environ 2 secondes.

La lumière verte clignote pendant environ 2 secondes, l'enregistreur est en marche.

La lumière LED clignote tous les 30 secondes.

Présentation de l'affichage en Mode-Auto

(l'affichage va automatiquement en Mode-Auto, Valeur Max/Min

150 100 MIN 150 276 MAX

LOG200 LOG210

%RH 508 °C 276 %RH 508 Ta °C 12.3 ▶ ▶

Pour les enregistreurs dotés d'entrées externes, seuls les capteurs déjà insérés lors du démarrage sont enregistrés.

LOG220

Pour modifier la configuration, le logiciel LogConnect s'avère très important.

Téléchargez le logiciel gratuit LogConnect:

www.dostmann-electronic.de/home.html -> Download ->

(XXX choisissez la dernière version)

5.3.1 Reprendre l'enregistrement

Cf. 5.3 Premier allumage & début d'enregistrement. L'enregistreur peut être mis en marche en appuyant sur le bouton de démarrage ou d'arrêt lorsqu'il est en configuration standard 8.) et arrêter via le port USB. Les données de mesure seront automatiquement représentées en graphique

INDICATION:

Lorsque vous reprenez l'enregistrement, les données PDF existantes seront écrasées.

Important: Sécuriser toujours les données PDF générées sur votre PC. Si le logiciel LogConnect est ouvert lors de la connexion de l'enregistreur à l'ordinateur personnel et que la fonction AutoSave y est activée (par défaut), une sauvegarde automatique des données de mesure sera effectuée.

5.3.2 Affichage de l'utilisation de la mémoire en (%), de la date, de l'heure

7ET 100 MAX 0 10 1 20 17 1058 MAX MAX MAX

En appuyant légèrement sur le bouton d'allumage (après le démarrage de l'enregistreur), MEM s'affiche sur la ligne 1 et sur la ligne 2 la mémoire disponible en pour cent pendant 2 secondes, ensuite l'affiche change et la date et l'heure vont

apparaître pendant deux secondes. (Image) Panneau MEM + 2. Image de la date/heure

5.4 Arrêt d'enregistrement / génération du PDF (configuration standard)

Connector l'enregistreur à l'interface USB. Le bip sonore est émis pendant 2 secondes environ. Une lumière verte clignote jusqu'à la génération du PDF (ça peut prendre jusqu'à 40 secondes).

Le symbole ▶ ne sera plus affiché dans la barre d'état. L'enregistreur s'est arrêté!

Le bip sonore se fait entendre et la lumière LED est verte. L'enregistreur se présente comme un support amovible LOG200 / LOG210 / LOG220 / LOG200 TC / LOG210 TC / LOG200 E / LOG220 E

ouvrir et sécuriser un PDF Le PDF est renvoyé au prochain démarrage

Attention: Au démarrage, les extrêmes (les valeurs maximales et minimales) ainsi que la moyenne sont réinitialisées!

5.4.1 Arrêt d'enregistrement via le bouton ou la programmation L'arrêt d'enregistrement via le bouton ou la programmation est réglé à partir du logiciel LogConnect.

En fonction du type d'enregistrement, le bouton de démarrage est aussi celui d'arrêt.

5.5 Interprétation-PDF (Fig. C)

Nom des données : Par exemple

LOG220_16099908_2016-09-27T103123.PDF

A LOG220: Appareil

16099908: N° de série

2016-09-27: Début d'enregistrement (date)

B Description: Ne peut être décrit qu'avec le logiciel LogConnect.

C Configuration: Paramètre prédéfini

D Récapitulation: Aperçu sur les résultats

E Graphique: Représentation graphique des données mesurées

F MOV: Montre quand et/ou si l'enregistreur est en mouvement

G Signature: En cas de besoin d'authentification du PDF

H √: Relevé OK : Relevé non ordonné

5.6 Connexion USB

Lors de la configuration ou de l'utilisation de l'enregistreur des données, le port USB de l'enregistreur des données doit être connecté à son PC. Lors de la configuration veuillez lire la section correspondante dans le manuel ou le texte d'aide du logiciel LogConnect.

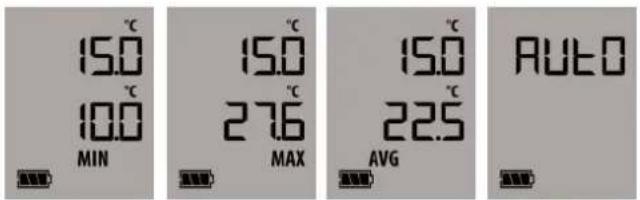

5.7 Modes d'affichage et touche de mode : EXT, AVG, MIN, MAX

La première ligne affiche toujours la valeur de mesure actuelle de la chaine de mesure principale: LOG200: température, LOG210: Humidité, LOG220: pression, LOG200 TC/LOG210 TC: température externe 1,

LOG200 E: température interne, LOG220 E: pression L'affichage de la deuxième ligne dépend du mode choisi. Il y a deux modes d'affichage:

1. Mode AUTO 1. (Préréglage pour LOG200, LOG210, LOG220) - la deuxième ligne affiche tous les 3 secondes par roulement:

LOG200: minimum (MIN)/ maximum (MAX)/ la moyenne (AVG)

LOG210: température et point de rosée (Td)

LOG220: humidité, température et point de rosée

LOG200 TC: température interne et température externe 2

LOG210 TC: température interne, humidité interne, point de rosée interne, température externe 2

LOG200 E: température actuelle/ minimum (MIN)/ maximum (MAX)/ la moyenne (AVG) de la température externe

LOG220 E: valeurs de mesure actuelles des sondes externes / valeurs de mesure actuelles des chaînes de mesure internes humidité, température, point de rosée

Vous reconnaissezles valeurs affichées à l'unité physique par la valeur mesurée (°C/°F = température, T_d + ^/^ = point de rosée, %rH = humidité, hPa = pression, ppm=CO₂) ainsi qu'aux symboles supplémentaires = valeur de mesure actualisée, MIN = minimum, MAX = maximum, AVG = moyenne, EXT = canal externe 2, EXT clignotant = canal externe 1.

Le mode AUTO vous donne en très peu de temps un aperçu des valeurs mesurées de tous les canaux. En appuyant sur la touche MODE (touche de gauche), vous passez du mode AUTO au mode manuel:

1. Mode MANUEL (Préréglage de LOG200 TC, LOG210 TC) – La touche MODE permet de faire défiler tous les canaux de mesure disponibles à la deuxième ligne dans l'ordre des valeurs de mesure actuelles (aucun symbole), minimum (MIN), maximum (MAX), moyenne (AVG).

Particularités:

- Pour le canal de mesure principal de la première ligne, seules les valeurs MIN, MAX, AVG s'affichent en bas.

- Pour LOG200-TC et LOG210-TC, les valeurs MIN, MAX, AVG s'affichent avec un EXT clignotant pour le capteur externe 1 (canal de mesure principal) et un EXT fixe pour le capteur externe 2.

Le mode manuel permet d'afficher n'importe quel canal de mesure en plus du canal de mesure principal, par exemple, la valeur maximale de la pression par rapport à la pression actuelle.

Pour retourner au mode AUTO, appuyez sur la touche MODE jusqu'à ce que l'affichage AUTO apparaisse.

5.7.1 Fonctions particulières de la bouton-Mode

5.7.1.1 Régler le marqueur

Pour retenir des événements particuliers pendant l'enregistrement, vous pouvez régler des marqueurs. Pour placer le marqueur dans la graphique du PDF, il faut maintenir le bouton Mode appuyée pendant 2.5 (voir le marqueur sur la figure C de l'illustration PDF). Le marquage réussi est confirmé par un bip sonore. Le marquage sera ensuite sauvegardé au prochain enregistrement (tenir compte de l'intervalle de sauvegarde).

5.7.1.2 Effacer la mémoire d'affichage MAX, MIN

L'enregistreur dispose d'une fonction MIN/MAX permettant de conserver les valeurs extrêmes sur une période quelconque. Appuyez sur la touche MODE pendant 5 secondes jusqu'à ce qu'une mélodie retentisse. La période de mesure sera alors réinitialisée. Vous pouvez ainsi saisir, par exemple, les températures diumes les plus élevées/les plus basses. La fonction MIN/MAX fonctionne indépendamment de la fonction d'enregistrement.

Remarque:

• La mémoire MIN/MAX est réinitialisée au début de l'enregistrement afin d'afficher les valeurs minimales, maximales et moyennes de manière adaptée pour l'enregistrement.
• Pendant l'enregistrement, un marqueur est nécessairement placé lors de la réinitialisation des valeurs minimales, maximales et moyennes.

5.8 Changement de la batterie / Batterie-niveau-affichage

Attention! S'il vous plaît, lire attentivement le guide d'usage de la batterie: Utiliser exclusivement une batterie du fabricant de type SAFT LS 14250 3,6 Volt ou DYNAMIS Lithium Batt. LI-110 1/2 AA / S ou types de batteries approuvés par le fabricant.

Tourner le couvercle au-dessous de la batterie de 20° à gauche, le compartiment de la batterie s'ouvre

Retirer la batterie épuisée et insérer la nouvelle batterie comme il se doit.

Changement de la batterie OK: Les deux lumières LED clignotent pendant environ 1 seconde et le bip sonore se fait entendre.

• L'icône de la batterie vide apparaît, signifiant qu'il faut aussitôt la remplacer. Cela fait, vous pouvez encore effectuer environ 10 heures d'enregistrement.
  • L'icône de la batterie affiche selon le cas jusqu'à trois segments.
• Lorsque l'icône de la batterie à l'écran clignote, ça veut charge de la batterie ne suffit pas pour prendre des mesures. dire que la

Attention! Après avoir changé la batterie, veuillez vérifier l'heure (horloge interne) et le cas échéant, la modifier. Cf. 5.2.2.1 Logiciel de configuration Log Connect ou 5.8.1 Régler Date/Heure à l'aide du clavier après le changement de la batterie régler Date/Heure à l'aide du clavier.

5.8.1 Régler Date/Heure à l'aide du clavier après le changement de la batterie régler Date/Heure à l'aide du clavier

Après un changement de la batterie ou une rupture en alimentation, l'appareil va automatiquement en une Mode spéciale pour régler la date et l'heure.

Voulez-vous régler la date? N = Non en appuyant le bouton-Mode, l'enregistreur revient au mode normale ou Y = Oui en appuyant sur le bouton de démarrage, la séquence suivant commence

Le bouton-Mode augmente la valeur actuelle, le bouton de démarrage confirme et passe à la valeur suivante.

Après l'interrogation de la date et de l'heure il est possible de changer l'intervalle de mémoire.

N = Non... annule le réglage Y = Oui, le nouveau réglage sera enregistré

5.9 Alerte des dépassements des seuils lorsque l'enregistreur est en cours d'enregistrement

Le bip sonore est émis toutes les 30 sec. et la lumière LED rouge clignote (3 secondes). Les seuils doivent être fixés par le logiciel LogConnect *.

Lorsque qu'un seuil est dépassé, un X apparaît à l'angle droit de l'écran. Sur la page PDF imprimée, l'alarme y

est visiblement inscrite tout de même. C'est seulement au redémarrage de l'enregistreur que le X va disparaître.

L'enregistreur n'est pas en mode d'enregistrement

Une lumière rouge clignote tous les 4 secondes. Remplacer la batterie.

La lumière LED rouge clignote par intermittence pour signaler l'erreur du matériel.

Téléchargez le logiciel gratuit LogConnect:

www.dostmann-electronic.de/home.html -> Download ->

(XXX choisissez la dernière version)

6. Données techniques

Température

Sensibilité: -40..+70°C Résolution: 0,1°C

Pression atmosphérique LOG220 /LOG220 E

Sensibilité: 300-1100hPa

Résolution: 0,1 hPa

Mémoire:

LOG200: 150.000 Enregistrements (Température et Mouvement)

LOG210: 100.000 Enregistrements (Température rel. Humidité, Point de rosée et Mouvement)

LOG220: 60.000 Enregistrements (Température rel. Humidité, Point de rosée et Mouvement)

LOG200 TC: 60.000 Enregistrements (Température + 2 thermocouples externes T1, T2 + Mouvement)

LOG210 TC: 60.000 Enregistrements (Température, Humidité, Point de rosée, + 2 thermocouples externes T1, T2 et Mouvement)

LOG200 E: 100.000 Enregistrements (Température et Mouvement)

LOG220 E: 60.000 Enregistrements (Température, Humidité, pression, Point de rosée et mouvement du CO

Interface: USB (integr.)

Dimensions: 91,5 x 42 x 20 mm

Poids: environ 83 g y compris le support mural

Batterie: 1 x 3,6 Volt Lithium 12 AA

6.1 Danger de blessure

• Gardez vos appareils et les piles hors de la portée des enfants.

- Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.

- Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion!

- Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.

- Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection!

7. Légende

Ce signe certifie que le produit est en conformité avec la directive EEC et qu'il a été testé selon les méthodes spécifiées.

8. Traitement des déchets

Ce produit et son emballage ont été fabriqués avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés. Cela permet de réduire les déchets et de protéger l'environnement. Éliminez les emballages de manière respectueuse de l'environnement par le biais des systèmes de collecte établis.

Mise au rebut de l'appareil électrique: Retirez de l'appareil les piles et les batteries rechargeables qui ne sont pas installées de façon permanente et jetez-les séparément. Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE). L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques. La collecte est gratuite. Respectez les réglementations en vigueur !

Élimination des piles: Les piles et les batteries rechargeables ne doivent pas être jetées dans les détritus ménagers. Elles contiennent des polluants tels que les métaux lourds, qui peuvent nuire à l'environnement et à la santé s'ils ne sont pas éliminés correctement, et des matières premières précieuses telles que le fer, le zinc, le manganèse ou le nickel, qui peuvent être récupérées.

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et les batteries rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. La collecte est gratuite. Vous pouvez obtenir les adresses des points de collecte appropriés auprès de votre municipalité ou de votre administration locale.

Les métaux lourds sont désignés comme suit : Cd=cadmium, Hg=mercury, Pb=plomb. Réduisez la production de déchets de piles en utilisant des piles à plus longue durée de vie ou des piles rechargeables appropriées. Ne jetez pas de déchets dans l'environnement et ne laissez pas traîner des piles ou des appareils électriques ou électroniques contenant des piles. La collecte et le recyclage des piles et des piles rechargeables contribuent de manière importante à la protection de l'environnement et à la prévention des risques pour la santé.

ATTENTION DANGER! Une élimination incorrecte des piles cause des dommages pour l'environnement et la santé !

AVERTISSEMENT! Risque d'explosion avec des batteries contenant du lithium Les piles et les batteries rechargeables contenant du lithium (Li=lithium) présentent un risque élevé d'incendie et d'explosion dû à la chaleur ou à des dommages mécaniques, avec des conséquences graves possibles pour les personnes et l'environnement. Portez une attention particulière à une élimination appropriée.

9. Caractéristique exclusif du LOG200

Signes CE-, EN 12830, EN 13485, Capacité de stockage(S) et de Transport (T) Des vivres et distributions(C), classe de précision 1 (-30..+70°C) Conformément à L'En 13486, nous préconisons un recalibrage annuel

10. Conservation & nettoyage

Conserver l'appareil à une température ambiante (10 à 40°C). S'il vous plaît, utiliser exclusivement un tissu blanc en coton, l'imbiber dans l'eau ou l'alcool pour nettoyer l'appareil. Ne pas plonger l'appareil dans un liquide.

Allumage rapide Avec les réglages par défaut

1.2. Commencer l'enregistrement: Appuyer le bouton d'allumage, jusqu'à l'émission du bip sonore La luminodiode (LED) est verte pendant 2 secondes, l'enregistre est déclenché. Le symbole RU apparaît

3.4.5.

attendre Présenter et
sécuriser le PDF
Attendre que l'enregistreur soit connecté à
l'interface USB

Tous droits réservés • Toute reproduction est interdite Stand05 2203CHB • © DOSTMANN electronic GmbH
