BEDIENUNGSANLEITUNG LOG210 TC TFA

PDF-Datenlogger für Temperatur, Feuchte*, Druck** und CO₂***

PDF-Data logger for temperature, humidity*, pressure** and CO_2^2-

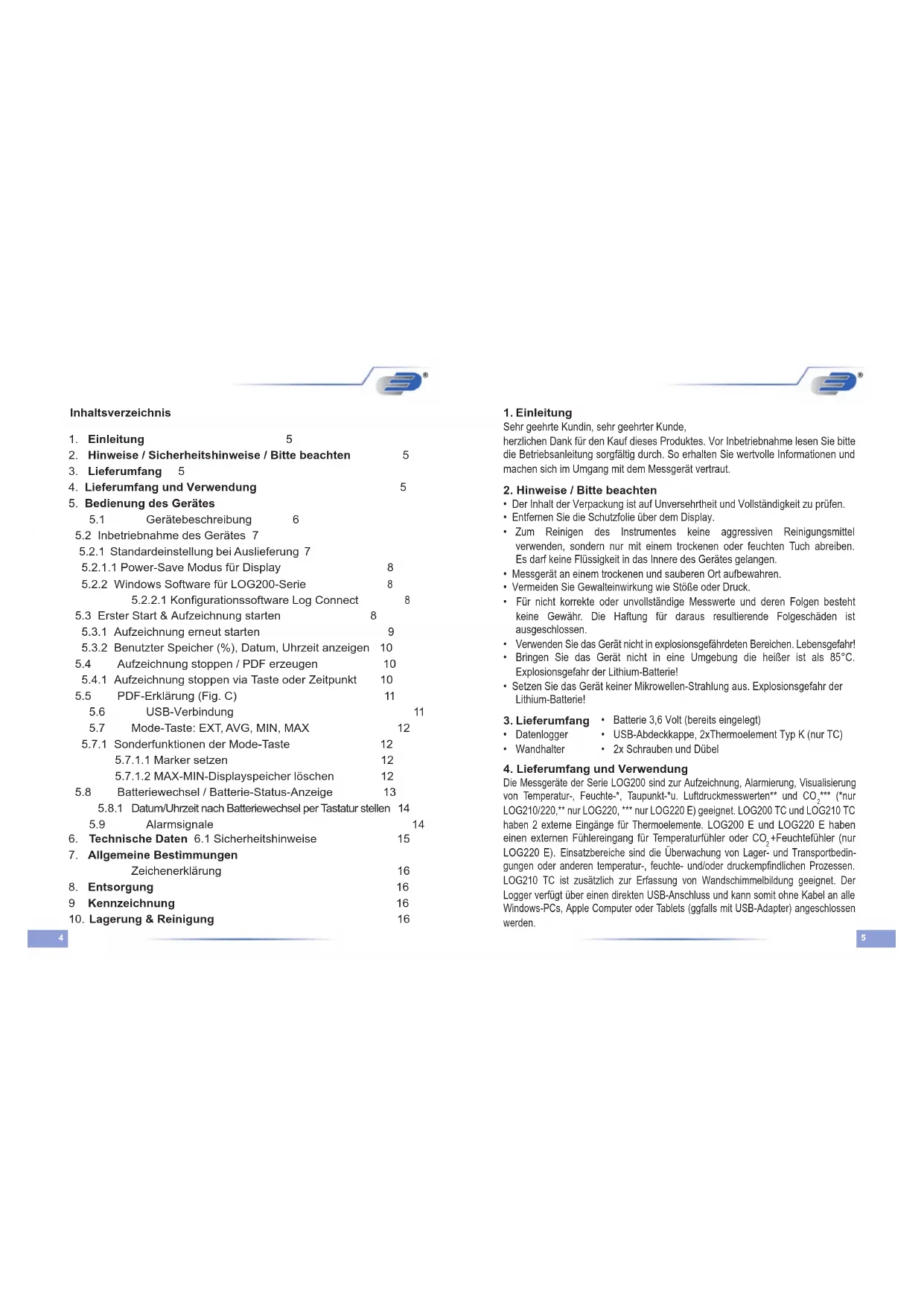

Bedienungsanleitung 4

1. Einleitung 5

2. Hinweise / Sicherheitshinweise / Bitte beachten 5

3. Lieferumfang 5

4. Lieferumfang und Verwendung 5

5. Bedienung des Gerätes 5.1 Gerätebeschreibung 6

5.2 Inbetriebnahme des Gerätes 7 5.2.1 Standardeinstellung bei Auslieferung 7 5.2.1.1 Power-Save Modus für Display 8 5.2.2 Windows Software für LOG200-Serie 8 5.2.2.1 Konfigurationssoftware Log Connect 8

5.3 Erster Start & Aufzeichnung starten 8 5.3.1 Aufzeichnung erneut starten 9
5.3.2 Benutzter Speicher (%), Datum, Uhrzeit anzeigen 10
5.4 Aufzeichnung stoppen / PDF erzeugen 10 5.4.1 Aufzeichnung stoppen via Taste oder Zeitpunkt 10

5.5 PDF-Erklärung (Fig. C) 11 5.6 USB-Verbindung 11 5.7 Mode-Taste: EXT, AVG, MIN, MAX 12

5.7.1 Sonderfunktionen der Mode-Taste 12 5.7.1.1 Marker setzen 12 5.7.1.2 MAX-MIN-Displayspeicher löschen 12 5.8 Batteriewechsel / Batterie-Status-Anzeige 13

5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen 14 5.9 Alarmsignale 14

1. Technische Daten 6.1 Sicherheitshinweise 15

2. Allgemeine Bestimmungen Zeichenerklärung 16

3. Entsorgung 16

9 Kennzeichnung 16

1. Lagerung & Reinigung 16

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messgerät vertraut.

2. Hinweise / Bitte beachten

• Der Inhalt der Verpackung ist auf Unversehrtheit und Vollständigkeit zu prüfen.
• Entfernen Sie die Schutzfolie über dem Display.
• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben. Es darf keine Flüssigkeit in das Innere des Gerätes gelangen.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Für nicht korrekte oder unvollständige Messwerte und deren Folgen besteht keine Gewähr. Die Haftung für daraus resultierende Folgeschäden ist ausgeschlossen.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen. Lebensgefahr!
• Bringen Sie das Gerät nicht in eine Umgebung die heißer ist als 85°C. Explosionsgefahr der Lithium-Batterie!
• Setzen Sie das Gerät keiner Mikrowellen-Strahlung aus. Explosionsgefahr der Lithium-Batterie!

3. Lieferumfang • Batterie 3,6 Volt (bereits eingelegt)

• Datenlogger
• USB-Abdeckkappe, 2xThermoelement Typ K (nur TC)
  • Wandhalter • 2x Schrauben und Dübel

4. Lieferumfang und Verwendung

Die Messgeräte der Serie LOG200 sind zur Aufzeichnung, Alarmierung, Visualisierung von Temperatur-, Feuchte-*, Taupunkt-*u. Luftdruckmesswerten** und CO₂*** (*nur LOG210/220,** nur LOG220, *** nur LOG220 E) geeignet. LOG200 TC und LOG210 TC haben 2 externe Eingänge für Thermoelemente. LOG200 E und LOG220 E haben einen externen Fühlereingang für Temperaturfühler oder CO₂+Feuchtefühler (nur LOG220 E). Einsatzbereiche sind die Überwachung von Lager- und Transportbedingungen oder anderen temperatur-, feuchte- und/oder druckempfindlichen Prozessen. LOG210 TC ist zusätzlich zur Erfassung von Wandschimmelbildung geeignet. Der Logger verfügt über einen direkten USB-Anschluss und kann somit ohne Kabel an alle Windows-PCs, Apple Computer oder Tablets (ggfalls mit USB-Adapter) angeschlossen werden.

Das Display zeigt neben den aktuellen Messwerten, Extrema und Durchschnittswerte pro Messgröße an. In der Statuszeile werden Informationen zum Batteriezustand, Aufzeichnungsmodus und zu Alarmierungen angezeigt. Die grüne LED blinkt während der Aufzeichnung alle 30 Sekunden. Die rote LED dient zur Anzeige von Grenzwertalarmen. Der Logger hat auch einen internen Buzzer (Piepton), der die Bedienerführung unterstützt und für Alarmierungen genutzt wird.

Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

5. Bedienung des Gerätes

5.1 Gerätebeschreibung

Fig. A (siehe Seite 2)

1. USB Schutzkappe
2. USB-Anschluss
3. LCD-Display siehe Fig. B
4. LED: rot/grün
5. Sensorfach
   (Position des Sensors)
6. Batteriefach
7. Modetaste
8. Start/Stopp-Taste
9. abschließbarer Wandhalter
10. Externe-Anschlüsse (nur TC)
11. Externer-Anschluss (nur E)

Fig. B (siehe Seite 2)

1. Einheiten zu Messwert Zeile 1
2. Messwert Zeile 1
3. Einheiten zu Messwert Zeile 2
4. Messwert Zeile 2
5. Extremazeile
   EXT = externer Fühler (nur TC)
   AVG = Durchschnittswert,
   MIN = Minimalwert,
6. Statuszeile (von links nach rechts):
   Rutterieanzeige,
   USB-Anschlussanzeige,
   Logger gestartet,
   Logger konfiguriert,
   A.O., (ohne ▶ Symbol) und
   Alarm aufgetreten
   ✗ nicht i.O. (ohne ▶ Symbol)

MAX = Maximalwert

(kein Symbol) = aktueller Messwert

Sollte das Display (via Software Log Connect) deaktiviert sein, wird nur in der Statusanzeige das Batteriesymbol, das Symbol Logger gestartet (▶) und/oder Logger konfiguriert (III) angezeigt.

5.2 Inbetriebnahme des Gerätes

ACHTUNG! Bitte beachten Sie unbedingt unsere Batterieempfehlung: Verwenden Sie ausschließlich den Batterietyp des Herstellers SAFT LS 14250 3,6 Volt oder DYNAMIS Lithium Batt. LI-110 1/2 AA/S bzw. vom Hersteller freigegebene Batterietypen.

Zur Inbetriebnahme den Logger aus der Verpackung entnehmen und die Displayschutzfolie entfernen. Der Logger ist bereits vorprogrammiert und im Auslieferungszustand betriebsbereit. Er kann sofort ohne Software verwendet werden!

Vor Erstinbetriebnahme zeigt der Datenlogger bei Bewegung oder Tastendruck 2 Sekunden FS (Factory setting) an, danach werden für 2 Minuten die aktuellen Messwerte angezeigt, dann schaltet das Display ab. Durch Bewegung oder Tastendruck geht das Messgerät wieder für 2 Minuten in den beschriebenen Modus.

5.2.1 Standardeinstellung bei Auslieferung

Nachfolgend sind die Standardparameter (Default) aufgeführt. Mit der Software LogConnect* können Sie die Parameter Ihren Wünschen entsprechend ändern.

Speicherintervall: 5 Minuten LOG210/ LOG220, / LOG200 TC / LOG210 TC / LOG220 E 15 Minuten LOG200 / LOG200 E

Messintervall: während der Datenaufzeichnung entspricht der Messintervall dem Speicherintervall (Ist der Logger nicht gestartet, misst der Logger für 15 Minuten im 6-Sekundentakt, danach für 24 Stunden im 15 Minutentakt, anschließend wird im Stundentakt gemessen. Bei Bedienung irgendeiner Taste oder Bewegung des Loggers wird wieder im 6-Sekundentakt gemessen.

Start möglich durch: Taste

Stopp möglich durch: USB Verbindung

Alarm: aus

Alarmverzögerung: 0 s

Messwerte im Display anzeigen: an

Power-Save Modus für Display: an

5.2.1.1 Power-Save Modus für Display

BeiAuslieferung ist der Power-Save Modus aktiviert. Das Displays schaltet sich dabei automatisch nach 2 Minuten ab. Im Hintergrund bleibt der Datenlogger jedoch weiter aktiv. D.h. es wird je nach Zustand gemessen und/oder gespeichert. Die interne Uhr läuft. Durch Bewegen des Loggers wird das Display wieder aktiviert.

5.2.2 Windows Software für LOG200-Serie

Die Datenlogger der Serie LOG200 sind vorprogrammiert und können ohne Software eingesetzt werden!

Es gibt jedoch eine kostenlose Software, de direkt von der nachfolgenden Webseite heruntergeladen werden kann: Siehe 5.2.2.1 Konfigurationssoftware LogConnect

5.2.2.1 Konfigurationssoftware LogConnect

Mit dieser Software können Konfigurationsparameter verändert bzw. erstellt werden. Z.B.: Messintervall, Alarmgrenzwerte, Startparameter (z.B. zu einem festen Zeitpunkt, Uhrzeit stellen/korrigieren, Display deaktivieren...etc.)

Eine Online-Direkthilfe unterstützt bei der Bedienung!

Download der kostenlosen LogConnect Software:

www.dostmann/electronic.de -> Downloads -> Software//Software/LogConnect_XXX.zip (XXX neueste Version wählen)

5.3 Erster Start & Aufzeichnung starten

Taste 2 Sek. Halten, aktuell verwendetes Datum und Uhrzeit des Loggers sowie ein Signalton ertönt für ca. 2 Sekunden.

LED leuchtet ca. 2 Sekunden grün. Logger ist gestartet.

LED blinkt alle 30 Sekunden

Darstellung des Displays im Auto-Mode (Im Auto-Mode wechselt das Display automatisch durch mögliche Messgrößen bzw. LOG200: MAX/MIN-Werte)

150 100 MIN 150 276 MAX

LOG200 LOG210

%irH 50.8 °C 276 %irH 50.8 Te °C 123 AND AND

Bei Loggern mit externen Eingängen werden nur Sensoren aufgezeichnet, die beim Start bereits eingesteckt waren.

hPa 10058 % 508 hPa 10058 °C 276 hPa 10058 Ta °C 12.3

LOG220

Zum Ändern der Konfiguration wird die Software LogConnect * benötigt. * Download der kostenlosen LogConnect Software:

www.dostmann/electronic.de -> Downloads -> Software//Software/LogConnect_XXX.zip (XXX neueste Version wählen)

5.3.1 Aufzeichnung erneut starten

Siehe 5.3 Erster Start & Aufzeichnung starten. Der Logger wird in der Standard-einstellung via Knopfdruck der Start/Stopp-Taste gestartet und wird via USB-Anschluss gestoppt. Die Messwerte werden automatisch im PDF grafisch dargestellt.

ACHTUNG!

Beim erneuten Start wird die vorhandene PDF-Datei überschrieben.

Wichtig! Sichern Sie immer die erzeugten PDF-Dateien auf Ihrem PC. Ist LogConnect beim Verbinden des Loggers mit PC geöffnet und AutoSave dort aktiviert (Default), so erfolgt eine automatische Sicherung der Messdaten.

5.3.2 Benutzter Speicher (%), Datum, Uhrzeit anzeigen

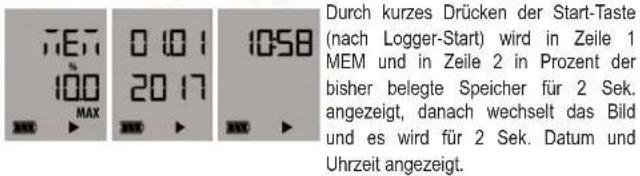

7:00 100 MAX 0 10 1 20 17 10:58 Durch kurzes Drücken der Start-Taste (nach Logger-Start) wird in Zeile 1 MEM und in Zeile 2 in Prozent der bisher belegte Speicher für 2 Sek. angezeigt, danach wechselt das Bild und es wird für 2 Sek. Datum und Uhrzeit angezeigt.

5.4 Aufzeichnung stoppen / PDF erzeugen (Standardeinstellung)

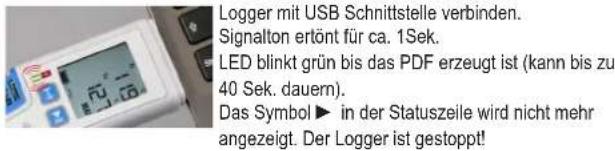

Logger mit USB Schnittstelle verbinden. Signalton ertönt für ca. 1Sek. LED blinkt grün bis das PDF erzeugt ist (kann bis zu 40 Sek. dauern). Das Symbol ▶ in der Statuszeile wird nicht mehr angezeigt. Der Logger ist gestoppt!

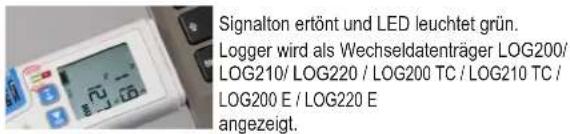

Signalton ertönt und LED leuchtet grün. Logger wird als Wechseldatenträger LOG200/ LOG210/ LOG220 / LOG200 TC / LOG210 TC / LOG200 E / LOG220 E angezeigt.

PDF öffnen und sichern. PDF wird beim nächsten Start überschrieben!

ACHTUNG! Beim Logger-Start werden die Extrema (Max- und Min-Wert), sowie der Durchschnittswert zurückgesetzt!

5.4.1 Aufzeichnung stoppen via Taste oder Zeitpunkt

ist via Software LogConnect einstellbar. Bei entsprechender Einstellung ist die Start-Taste auch die Stopp-Taste.

5.5 PDF-Erklärung (Fig. C)

Dateiname: z.B. LOG220_16099908_2016-09-27T103123.PDF

A LOG220: Gerät 16099908: Seriennr. 2016-09-27: Beginn der Aufzeichnung (Datum) T103123: Zeit: HHMMSS

B Beschreibung: kann nur mit der Software LogConnect * beschrieben werden.

C Konfiguration: voreingestellte Parameter

D Zusammenfassung: Übersicht der Messergebnisse

E Grafik: Bildliche Darstellung der Messwerte

F MOV: Zeigt wann bzw. ob der Logger bewegt wurde

G Unterschrift: Bei Bedarf Beglaubigung des PDFs.

H √: Messung OK : Messung nicht in Ordnung

* Download der kostenlosen LogConnect Software: www.dostmann/electronic.de -> Downloads -> Software//Software/ LogConnect_XXX.zip (XXX neueste Version wählen)

5.6 USB-Verbindung

Zum Konfigurieren oder Auswerten des Datenloggers muss der Datenlogger mit dem USB-Anschluss Ihres PCs verbunden sein. Zur Konfiguration lesen Sie bitte den entsprechenden Abschnitt im Manual oder im Hilfetext der Software LogConnect.

5.7 Anzeigemodi und Mode-Taste: EXT, AVG, MIN, MAX

Die erste Zeile zeigt stets den aktuellen Messwert des Hauptmesskanals: LOG200: Temperatur, LOG210: Feuchte, LOG220: Luftdruck, LOG200 TC/LOG210 TC: Externe Temperatur 1, LOG200 E: interne Temperatur, LOG220 E: Luftdruck

Die Anzeige der zweiten Zeile hängt vom gewählten Modus ab. Es gibt zwei Anzeigemodi:

1. AUTO-Mode (Voreinstellung für LOG200, LOG210, LOG220) – die zweite Zeile zeigt abwechselnd all 3 Sekunden::

LOG200: Minimum (MIN) / Maximum (MAX) / Durchschnitt (AVG)

LOG210: Temperatur und Taupunkt (Td)

LOG220: Feuchtigkeit, Temperatur und Taupunkt

LOG200 TC: Interne Temperatur und externe Temperatur 2

LOG210 TC: Interne Temperatur, interne Feuchtigkeit, interner Taupunkt, externe Temperatur 2

LOG200 E: aktuelle Temperatur / Minimum (MIN) / Maximum (MAX) / Durchschnitt (AVG) der Temperatur (extern) und Minimum (MIN) / Maximum (MAX) / Durchschnitt (AVG) der Temperatur (intern)

LOG220 E: aktuelle Messwerte der extern verbundenen Sensoren / aktuelle Messwerte der internen Messkanäle Feuchte, Temperatur, Taupunkt

Sie erkennen den dargestellten Wert an der physikalischen Einheit über dem Messwert (°C/°F = Temperatur, Td + °C/°F = Taupunkt, %RH = Feuchte, hPa = Druck, ppm=CQ) sowie den Zusatzsymbolen = aktueller Messwert, MIN = Minimum, MAX = Maximum, AVG = Durchschnitt, EXT = Externer Kanal 2, EXT blinkend = Externer Kanal 1.

Der AUTO-Mode gibt ihnen in kurzer Zeit einen Überblick über die Messwerte aller Kanäle. Durch drücken der MODE-Taste (linke Taste) gelangen sie aus dem AUTO-Mode in den manuellen Mode:

1. MANUELLER Mode (Voreinstellung für LOG200 TC, LOG210 TC) – die MODE Taste blättert in der zweiten Zeile durch alle zur Verfügung stehenden Messkanäle in der Reihenfolge aktueller Messwert (kein Symbol), Minimum(MIN), Maximum(MAX), Durchschnitt(AVG).

Besonderheiten:

- Für den Hauptmesskanal in der oberen Zeile werden unten nur MIN, MAX, AVG angezeigt.

- Für LOG200 TC und LOG210 TC werden MIN, MAX, AVG mit einem blinkenden EXT für den externen Fühler 1 (Hauptmesskanal) und einem stehenden EXT für den externen Fühler 2 gezeigt.

Der manuelle Mode erlaubt die Darstellung eines beliebigen Messkanals zusätzlich zum Hauptmesskanal, z.B. Das Maximum des Drucks zum aktuellen Druck. Drücken sie die MODE-Taste, bis im Display AUTO erscheint, um zum AUTO Mode zurückzukehren.

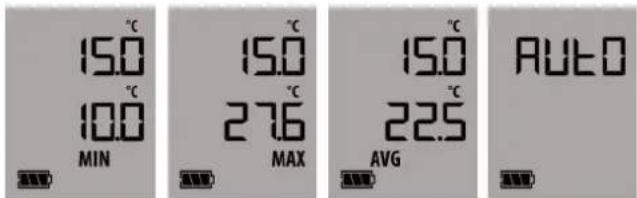

15.0 10.0 MIN 15.0 27.6 MAX 15.0 22.5 AVG AUTO

5.7.1 Sonderfunktionen der Mode-Taste

5.7.1.1 Marker setzen

Um besondere Ereignisse während der Aufzeichnung festzuhalten, können Marken gesetzt werden. Um eine Markierung (Marker) in der Grafik des PDFs zu setzen, muss die Mode-Taste 2,5 Sekunden gehalten werden (siehe Marker auf der PDF-Abbildung Fig.C). Die erfolgreiche Markierung wird durch einen kurzen Signalton bestätigt. Die Markierung wird dann mit der nächsten Messung abgespeichert (Speicherintervall beachten).

5.7.1.2 MAX-MIN-Displayspeicher löschen

Der Logger hat eine MIN/MAX Funktion zum Festhalten der Extremwerte über einen beliebigen Zeitraum. Drücken sie die MODE-Taste für 5 Sekunden, bis eine kleine Melodie ertönt. Damit wird der Messzeitraum zurückgesetzt. Sie können damit z.B. die höchsten/niedrigsten Tagestemperaturen erfassen. Die MIN/MAX Funktion arbeitet unabhängig vom Logbetrieb.

Bitte beachten:

- Beim Start der Aufzeichnung wird der MIN/MAX Speicher zurückgesetzt, um die MIN/MAX/Durchschnittswerte passend zur Aufzeichnung anzuzeigen.

- Während der Aufzeichnung wird beim Zurücksetzen der MIN/MAX/Durchschnittswerte zwingend eine Markierung gesetzt.

5.8 Batteriewechsel / Batterie-Status-Anzeige

ACHTUNG! Bitte beachten Sie unbedingt unsere Batterieempfehlung: Verwenden Sie ausschließlich den Batterietyp des Herstellers SAFT LS 14250 3,6 Volt oder DYNAMIS Lithium Batt. LI-110 1/2 AA/S bzw. vom Hersteller freigegebene Batterietypen.

Batteriedeckel auf der Unterseite 20° nach links drehen, das Batteriefach öffnet sich.

Leere Batterie entnehmen und neue Batterie wie abgebildet einlegen.

Batteriewechsel OK: Beide LEDs leuchten für ca. 1 Sek. auf und ein Signalton ertönt.

• Das leere Batterie-Symbol
auswechseln müssen. Sie können jetzt noch ca. 10 Stunden korrekte Messungen durchführen.
• Das Batteriesymbol zeigt je nach Zustand bis zu 3 Segmente an.
- Wenn das Batteriesymbol im Display blinkt Batterieladung nicht mehr für Messungen aus.

ACHTUNG! Nach dem Batteriewechsel bitte die Uhrzeit (interne Uhr) überprüfen und gegebenenfalls korrigieren. Siehe 5.2.2.1 Konfigurationsoftware Log Connect oder 5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen

5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen

Nach einem Batteriewechsel oder einer Unterbrechung zur Spannungsquelle geht das Gerät automatisch in einen Spezialmodus zum Datum/Uhrzeit/Intervallstellen.

Möchten Sie das Datum korrigieren?

N = Nein durch Drücken der Mode-Taste auswählen, der Logger kehrt in den Normalmodus zurück. Oder

Y = Ja durch Drücken der Start-taste auswählen, nachfolgende Sequenz beginnt:

.

5.9 Alarmsignale bei Grenzwertüberschreitungen

Signalton ertönt alle 30 Sek. für 1 Sek. und die LED blinkt rot (3 Sek.). Die Grenzwerte werden via Software LogConnect * eingestellt.

Wird ein Grenzwert überschritten erscheint ein X in der rechten, unteren Display-Ecke. Auf dem dazugehörigen PDF-Aufdruck ist der Alarm eben-

falls beschrieben und sichtbar. Erst durch Neustart des Loggers wird das X wieder im Display entfernt!

Logger nicht im Aufzeichnungsmode

LED blinkt alle 4 Sek. rot. Batterie wechseln.

LED blinkt mehrfach rot Hardwarefehler!

* Download der kostenlosen LogConnect Software: www.dostmann/electronic.de -> Downloads -> Software//Software/ LogConnect_XXX.zip (XXX neueste Version wählen)

6. Technische Daten

Temperatur

Messbereich:

-40..+70°C

Auflösung: 0,1°C

Luftdruck nur LOG220 /LOG220 E

Messbereich: 300-1100hPa

Auflösung: 0,1 hPa

Speicher:

LOG200: 150.000 Datensätze (Temperatur und Bewegung)

LOG210: 100.000 Datensätze (Temperatur, rel. Feuchte, Taupunkt und Bewegung)

LOG220: 60.000 Datensätze (Temperatur, rel. Feuchte, Druck, Taupunkt und Bewegung)

LOG200 TC: 60.000 Datensätze

(Temperatur + 2 externe Thermoelemente T1, T2 + Bewegung)

LOG210 TC: 60.000 Datensätze (Feuchte + Temperatur + Taupunkt + 2 externe Thermoelemente T1, T2 + Bewegung)

LOG200 E: 100.000 Datensätze (Temperatur und Bewegung)

LOG220 E: 60.000 Datensätze (Temperatur, rel. Feuchte, Druck, CO Taupunkt und Bewegung)

Interface: USB (integr.)

Abmessungen: 91,5 x 42 x 20 mm

Gewicht: ca. 83 g inkl. Wandhalter

Batterie: 1 x 3,6 Volt Lithium ½ AA

6.1 Sicherheitshinweise

- Bewahren Sie die Batterien und die Geräte außerhalb der Reichweite von Kindern auf.

- Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

- Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!

- Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

- Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

7. Zeichenerklärung

Mit diesem Zeichen bestätigen wir, dass das Produkt den in den EG Richtlinien festgelegten Anforderungen entspricht und den festgelegten Prüfverfahren unterzogen wurde.

8. Entsorgung

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme.

Entsorgung des Elektrogeräts: Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle

für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften!

Entsorgung der Batterien: Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe wie Schwermetalle, die bei unsachgemäßer Entsorgung der Umwelt und der Gesundheit Schaden zufügen können und wertvolle Rohstoffe wie Eisen, Zink, Mangan oder Nickel, die wiedergewonnen werden können. Als Verbraucher sind Sie gesetzlich verpflichtet, ge-

brauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Adressen geeigneter Sammelstellen können Sie von Ihrer Stadt- oder Kommunalverwaltung erhalten. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei. Reduzieren Sie die Entstehung von Abfällen aus Batterien, indem Sie Batterien mit längerer Lebensdauer oder geeignete wiederaufladbare Akkus nutzen. Vermeiden Sie die Vermüllung der Umwelt und lassen Sie Batterien oder batteriehaltige Elektro- und Elektronikgeräte nicht achtlos liegen. Die getrennte Sammlung und Verwertung von Batterien und Akkus leisten einen wichtigen Beitrag zur Entlastung der Umwelt und Vermeidung von Gefahren für die Gesundheit.

WARNUNG! Umwelt- und Gesundheitsschäden durch falsche Entsorgung der Batterien!

WARNUNG! Explosionsgefahr bei lithiumhaltigen Batterien: Bei lithiumhaltigen Batterien und Akkus (Li = Lithium) besteht hohe Brand- und Explosionsgefahr durch Hitze oder mechanische Beschädigungen mit möglichen schwerwiegenden Folgen für Mensch und Umwelt. Achten Sie besonders auf die ordnungsgemäße Entsorgung.

9. Kennzeichnung nur LOG200

CE-Zeichen, EN 12830, EN 13485, Eignung für Lagerung (S) und Transport (T) für Lebensmittelager und Verteiler (C), Genauigkeitsklasse 1 (-30..+70°C).

Gemäß der EN 13486 empfehlen wir eine jährliche Rekalibrierung

10. Lagerung & Reinigung

Das Gerät ist bei Raumtemperatur (10...40°C) zu lagern. Reinigung verwenden Sie bitte ausschließlich ein weiches Baumwolltuch mit Wasser oder medizinischem Alkohol. Tauchen Sie das Gerät nicht in Flüssigkeiten.

Index

Schnellstart mit Standardeinstellungen

LED leuchtet grün für 2 Sekunden
- Aufnahme gestartet. RUN Symbol
erscheint

warten PDF anschauen und sichern

Aufnahme starten:
Start-Taste drücken, bis
Signalton ertönt

1.9 2.7 3.4

Logger in USB port

DOSTMANN electronic GmbH Mess- und Steuertechnik

Waldenbergweg 3b D-97877 Wertheim-Reicholzheim Germany

Phone: [phone] / 3 08 90

E-Mail: [e-mail] Internet: www.dostmann-electronic.de

Technische Änderungen vorbehalten • Nachdruck auch auszugsweise untersagt Stand05 2203CHB • © DOSTMANN electronic GmbH
