Type de produit	Barbecue électrique
Marque	CHAR BROIL
Modèle	17202002
Alimentation	220-240 V ~ 50/60 Hz
Puissance	1500 W (estimation)
Dimensions (L x P x H)	Environ 110 x 60 x 90 cm
Poids	Environ 25 kg
Surface de cuisson	Grille en acier inoxydable
Fonctions principales	Cuisson par rayonnement, maintien au chaud, sonde à viande intégrée
Commandes	Panneau de commande avec affichage numérique
Entretien et nettoyage	Bac à graisse amovible, joint d'étanchéité
Sécurité	Bac d'étanchéité, protection contre la surchauffe
Pièces détachées	Élément chauffant, sonde à viande, carte de contrôle d'alimentation, réflecteur
Réparabilité	Pièces détachées disponibles, remplacement possible par l'utilisateur
Accessoires inclus	Bac à graisse, sonde à viande, outillage d'assemblage

FOIRE AUX QUESTIONS - 17202002 CHAR BROIL

Comment assembler le panneau de commande ?

Consultez la section Assemblage du panneau de commande de la notice. Suivez les étapes : fixez le support d'affichage, puis insérez le boîtier de la sonde à viande et le boîtier de commande.

Comment retirer le bac à graisse ?

Pour retirer le bac à graisse, tirez-le vers l'avant. Assurez-vous qu'il soit froid avant nettoyage. Lavez-le à l'eau savonneuse non abrasive.

Puis-je remplacer l'élément chauffant moi-même ?

Oui, la notice fournit des instructions détaillées. Débranchez l'appareil, retirez le réflecteur, dévissez l'élément et installez le nouveau en suivant l'ordre inverse (images 4C et 4D).

Que faire si l'affichage ne fonctionne pas ?

Vérifiez d'abord l'alimentation. Si le problème persiste, accédez à la carte de contrôle d'alimentation (image 5A et 5B) et vérifiez les connexions. Remplacez la carte si nécessaire.

Comment entretenir la sonde à viande ?

Nettoyez la sonde avec un chiffon humide après chaque utilisation. Ne la plongez pas dans l'eau. Remplacez-la si elle est endommagée.

Le joint d'étanchéité est-il important ?

Oui, le joint d'étanchéité empêche l'humidité d'atteindre les composants électriques. Vérifiez régulièrement son état et remplacez-le s'il est usé.

Puis-je utiliser ce barbecue par temps de pluie ?

Non, ce barbecue n'est pas conçu pour une utilisation en extérieur sous la pluie. Utilisez-le dans un endroit abrité et sec.

Comment remplacer le cordon d'alimentation ?

Débranchez l'appareil, retirez le boîtier de la carte d'alimentation (image 5B), dévissez les écrous, retirez les fils noir et blanc, puis installez le nouveau cordon en serrant les écrous.

La garantie est-elle transférable ?

La garantie standard est généralement liée à l'acheteur d'origine. Consultez le revendeur pour les détails.

Où trouver des pièces de rechange ?

Contactez le service client CHAR BROIL ou consultez le site officiel. Les pièces comme l'élément chauffant, la carte de commande et la sonde sont disponibles.

MODE D'EMPLOI 17202002 CHAR BROIL

Assemblage du panneau de commande

Retirer/remplacer le boîtier de la sonde à viande

Meat Probe Housing Boîtier de la sonde à viande Cubierta de la sonda de carne

Retirer/remplacer le support d'affichage

Retirer/remplacer la butée et le logement de l'affichage

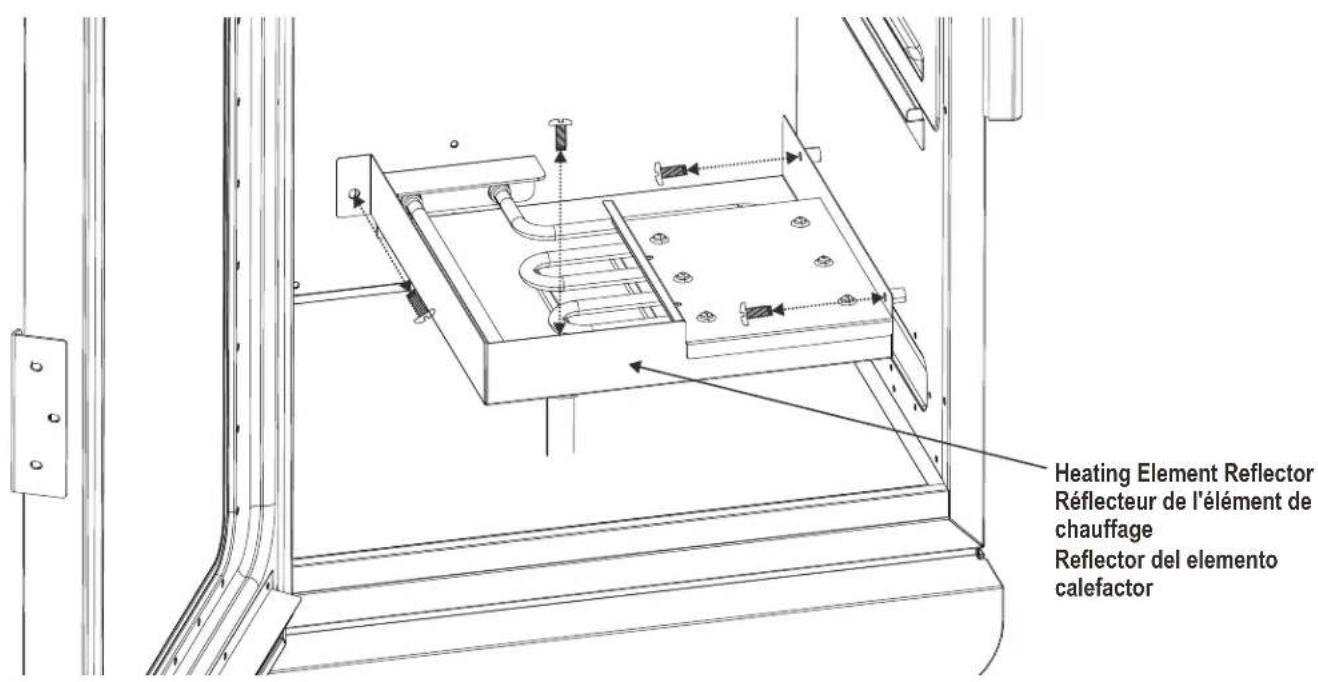

Retirer/remplacer le réflecteur de l'élément de chauffage

Retirar/reemplazar reflector del elemento calefactor

Heating Element Reflector Réflecteur de l'élément de chauffage Reflector del elemento calefactor

FIGURE 4B/ IMAGE 4B/ FIGURA 4B

Retirer/remplacer le boîtier de l'élément de chauffage à l'arrière

Water Proof Cup Bac d'étanchéité Taza a prueba de agua Heating Element Back Housing Kit Boîtier de l'élément de chauffage à l'arrière Kit de cubierta del elemento calefactor trasero

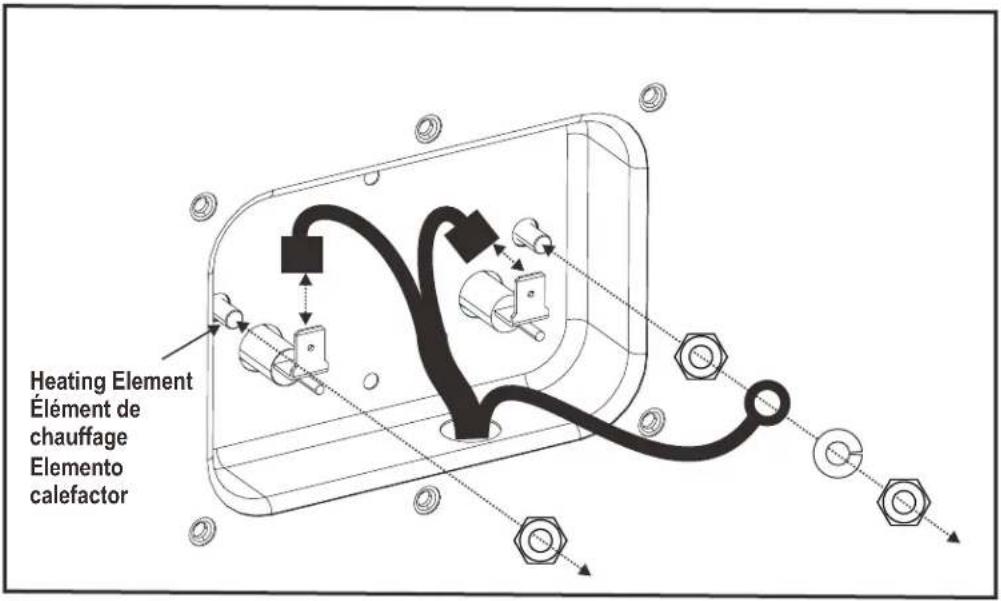

FIGURE 4C/ IMAGE 4C/ FIGURA 4C

Remove/ Replace Heating Element Retirer/remplacer l'élément de chauffage Retirar/reemplazar elemento calefactor

Heating Element Élément de chauffage Elemento calefactor

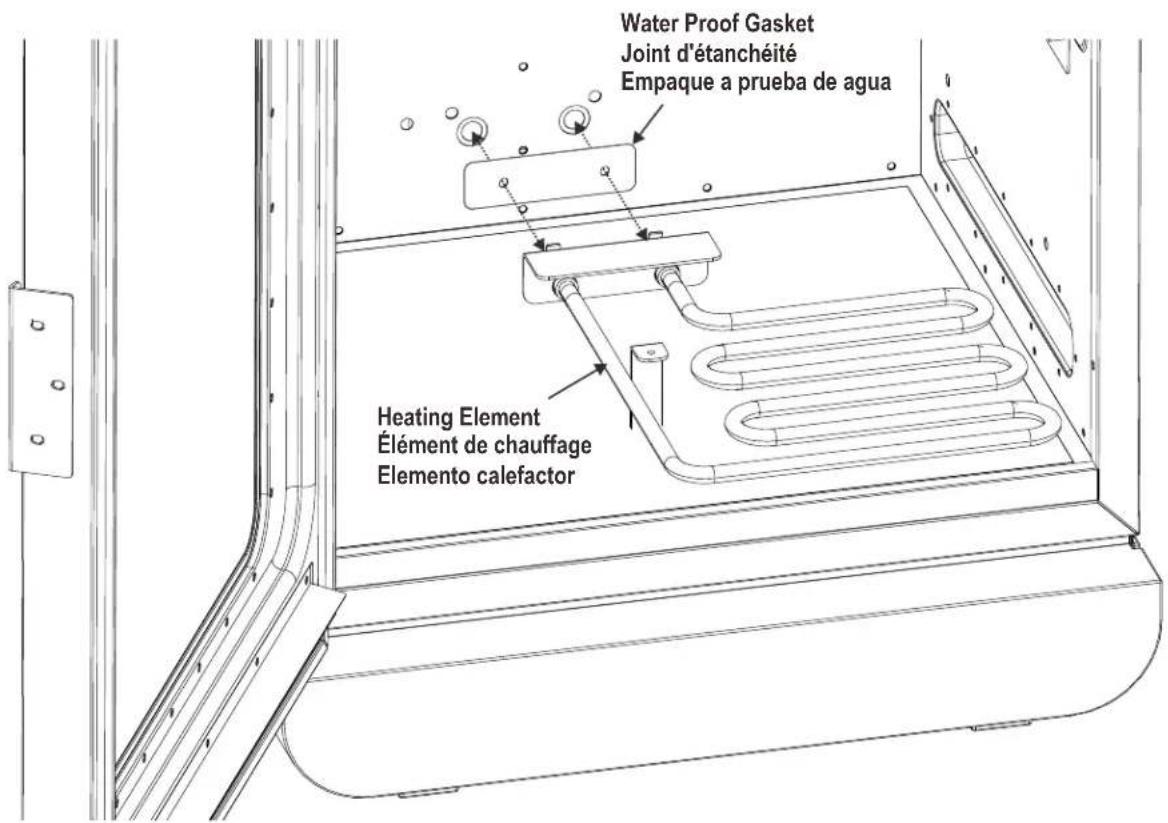

FIGURE 4D/ IMAGE 4D/ FIGURA 4D

Remove/ Replace Heating Element Retirer/remplacer l'élément de chauffage Retirar/reemplazar elemento calefactor

Water Proof Gasket Joint d'étanchéité Empaque a prueba de agua Heating Element Élément de chauffage Elemento calefactor

POWER CONTROL BOARD ACCESS/ REPLACEMENT ACCÈS À/REEMPLACEMENT DE LA CARTE DE CONTRÔLE D'ALIMENTATION ACCEDER/REEMPLAZAR TARJETA DE CONTROL DE ENERGÍA

FIGURE 5A/ IMAGE 5A/ FIGURA 5A

Remove/ Replace Grease Tray

Retirer/remplacer le bac à graisse

Grease Tray Bac à graisse Bandeja de grasas Grease Tray Bac à graisse Bandeja de grasas

FIGURE 5B/ IMAGE 5B/ FIGURA 5B

Retirer/remplacer le boîtier de la carte d'alimentation

Retirer/remplacer le fil d'alimentation noir de (1). Retirer/remplacer le fil d'alimentation blanc de (2). Retirer/remplacer les écrous pour remplacer le cordon d'alimentation.

Retirer/remplacer la carte de contrôle d'alimentation.

Carte de contrôle d'alimentation
