80163785 - Interrupteur électrique BERKER - Notice d'utilisation et mode d'emploi gratuit

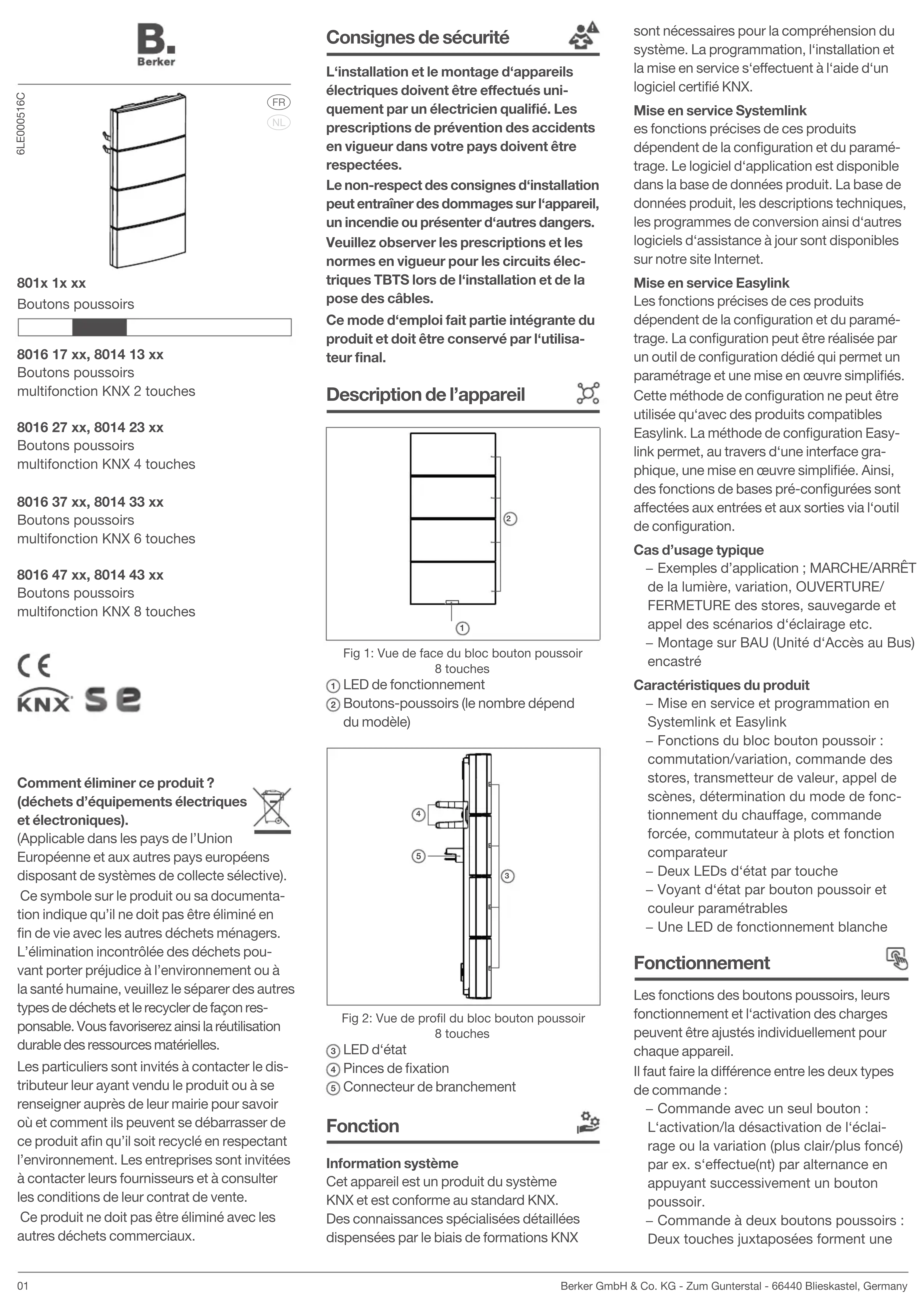

Retrouvez gratuitement la notice de l'appareil 80163785 BERKER au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Bouton-poussoir KNX multifonction 4 touches |
| Marque | Berker |
| Modèle | 80163785 |
| Dimension (bloc bouton) | Environ 50 x 50 x 20 mm |
| Poids (bloc bouton) | Environ 50 g |
| Média de communication | KNX TP1 |
| Mode de mise en service | Systemlink, Easylink |
| Tension nominale | 21 ... 32 V TBTS KNX |
| Courant absorbé KNX | Typ. 20 mA |
| Puissance absorbée | Typ. 150 mW |
| Type de raccordement KNX | Interface utilisateur (connecteur de branchement) |
| Indice de protection | IP20 |
| Classe de protection | III |
| Température de fonctionnement | -5 °C à +45 °C |
| Température de stockage/transport | -20 °C à +70 °C |
| Fonctions principales | Commutation/variation, commande de stores, transmetteur de valeur, appel de scènes, détermination du mode de chauffage, commande forcée, commutateur à plots, fonction comparateur |
| LEDs | 2 LEDs d'état par touche (couleur paramétrable) + 1 LED de fonctionnement blanche |
| Montage | Sur BAU (Bus Access Unit) encastré, dans boîte d'encastrement |
| Accessoires fournis | Bloc bouton-poussoir, intercalaire avec porte-étiquette (selon modèle) |
| Accessoires optionnels | BAU encastré 8004 00 01, plaque décorative (non fournie) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni de produits abrasifs. |
| Consignes de sécurité | Installation par un électricien qualifié. Mettre l'installation hors tension avant toute intervention. Respecter les normes locales. |
| Garantie | Conformément aux dispositions légales en vigueur. Contacter le revendeur. |
FOIRE AUX QUESTIONS - 80163785 BERKER
Comment installer le bouton-poussoir Berker 80163785 ?
L'installation doit être réalisée par un électricien qualifié. Le bloc bouton-poussoir se monte sur une BAU encastrée (Bus Access Unit, non fournie). Insérez le bloc avec la plaque décorative sur la BAU jusqu'à ce que les clips s'enclenchent. Raccordez la BAU au bus KNX. Pour plus de détails, consultez la notice complète.
Quelles sont les fonctions programmables de cet interrupteur ?
Ce bouton-poussoir KNX 4 touches peut être programmé pour : commutation/variation d'éclairage, commande de stores, transmetteur de valeur, appel de scènes, réglage du mode chauffage, commande forcée, commutateur à plots et fonction comparateur.
Comment programmer l'appareil ?
La programmation s'effectue via les modes Systemlink ou Easylink. Pour Systemlink, utilisez un logiciel KNX certifié et chargez l'application dans la BAU. Pour Easylink, un outil de configuration dédié simplifie le paramétrage via une interface graphique.
Que signifient les LEDs rouges clignotantes ?
Si les LEDs d'état clignotent en rouge, cela indique un logiciel d'application incompatible. Remplacez le bouton-poussoir ou reprogrammez la BAU avec le logiciel adapté.
Puis-je utiliser ce bouton-poussoir sans BAU ?
Non, le bouton-poussoir nécessite une BAU encastrée (réf. 8004 00 01) pour fonctionner. La BAU assure la communication KNX et l'alimentation.
Comment entretenir le produit ?
Nettoyez avec un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou de liquides. Débranchez l'alimentation avant nettoyage.
Quelle est la tension d'alimentation ?
L'appareil fonctionne en tension TBTS (Très Basse Tension de Sécurité) de 21 à 32 V DC via le bus KNX. La puissance absorbée typique est de 150 mW.
Comment remplacer ou démonter le bouton-poussoir ?
Desserrez la vis antivol (si présente), puis retirez délicatement le bloc bouton-poussoir de la BAU. Pour le remontage, inversez l'opération en clipsant le bloc sur la BAU.
Quels accessoires sont disponibles ?
Les accessoires incluent : BAU encastré (8004 00 01), intercalaire avec porte-étiquette (Q.x9498 xx xx), et plaques décoratives (non fournies).
Où puis-je trouver le logiciel d'application ?
Le logiciel d'application est disponible dans la base de données produit sur le site internet de Berker. Téléchargez la version compatible avec votre BAU et suivez les instructions de mise en service.
