80164780 - Interrupteur électrique BERKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur électrique KNX multifonction 6 touches
Marque	Berker
Modèle	80164780 (8016 47 xx)
Alimentation	21...32 V TBTS via bus KNX
Courant absorbé	Typ. 20 mA
Puissance absorbée	Typ. 150 mW
Média de communication	KNX TP1
Mode de mise en service	Systemlink, Easylink
Type de raccordement KNX	Interface utilisateur sur BAU (non fournie)
Indice de protection	IP20
Classe de protection	III
Température de fonctionnement	-5 à +45 °C
Température de stockage/transport	-20 à +70 °C
Dimensions (approx.)	55 x 55 x 20 mm (module bouton)
Poids	Environ 50 g
Fonctions principales	Commutation, variation, commande de stores, transmetteur de valeur, appel de scènes, détermination du mode de chauffage, commande forcée, commutateur à plots, comparateur
Nombre de touches	6 (avec deux LED d'état par touche)
LED de fonctionnement	1 LED blanche
Matière	Plastique, décor aluminium (selon variante)
Installation	Montage sur BAU encastré (réf. 8004 00 01)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ni de solvants.
Garantie	Cadre légal en vigueur
Accessoires	BAU encastré 8004 00 01, intercalaire avec porte-étiquette Q.x9498 xx xx
Élimination	DEEE – ne pas jeter avec les ordures ménagères, recycler

FOIRE AUX QUESTIONS - 80164780 BERKER

Comment installer le bloc bouton poussoir Berker 80164780 ?

L'installation doit être réalisée par un électricien qualifié. Le module se monte sur une BAU encastrée (non fournie). Branchez la BAU au bus KNX, puis insérez le bloc bouton avec la plaque décorative sur la BAU jusqu'à ce que les clips de fixation s'enclenchent. Vissez la vis antivol si nécessaire.

Quelle est la tension d'alimentation de l'interrupteur ?

L'alimentation est fournie via le bus KNX en TBTS (très basse tension de sécurité) de 21 à 32 V CC.

Comment programmer le module KNX 6 touches ?

La programmation s'effectue avec un logiciel certifié KNX. Deux modes sont possibles : Systemlink (téléchargement d'application) ou Easylink (configuration simplifiée via outil graphique). Consultez la notice complète pour les détails.

Que faire si les LED d'état clignotent en rouge ?

Le clignotement rouge indique un logiciel d'application incompatible ou une absence de communication bus. Rechargez le logiciel approprié ou vérifiez la programmation de la BAU.

Peut-on utiliser ce module pour commander des stores ?

Oui, le module supporte la commande de stores (ouverture/fermeture) via la configuration. Deux touches peuvent être appariées pour une commande à deux boutons (monter/descendre).

Quel est l'indice de protection de l'appareil ?

L'indice de protection est IP20, ce qui signifie qu'il est protégé contre les corps solides supérieurs à 12 mm mais non contre l'eau. Convient pour un usage intérieur.

Comment nettoyer le bouton poussoir ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient endommager l'appareil.

Quels accessoires sont disponibles pour ce modèle ?

Principaux accessoires : BAU encastré (réf. 8004 00 01) et intercalaire avec porte-étiquette (réf. Q.x9498 xx xx) pour personnaliser les touches.

Comment éliminer ce produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le dans un point de collecte DEEE (déchets d'équipements électriques et électroniques) pour un recyclage respectueux de l'environnement.

Le module 80164780 est-il compatible avec d'autres marques de système KNX ?

Oui, en tant que produit KNX certifié, il est compatible avec tout autre produit KNX, quel que soit le fabricant, à condition que le logiciel de configuration soit adapté.

MODE D'EMPLOI 80164780 BERKER

multifonction KNX 2 touches

8016 27 xx, 8014 23 xx

Boutons pousoirs

multifonction KNX 4 touches

8016 37 xx, 8014 33 xx

Boutons poussoirs

multifonction KNX 6 touches

8016 47 xx, 8014 43 xx

Boutons pousoirs

multifonction KNX 8 touches

Comment éliminer ce produit ?

(dechets d'équipements électriques etlectroniques).

(Applicable dans les pays de l'Union

Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre éliminé en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas etre eliminé avec les autres déchets commerciaux.

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectuels uniquement par un électricien qualifié. Les prescriptions de prévention des accidents en vigueur dans votre pays doivent être respectées.

Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ouprésenter d'autres dangers.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilitaire final.

Description de l'appareil

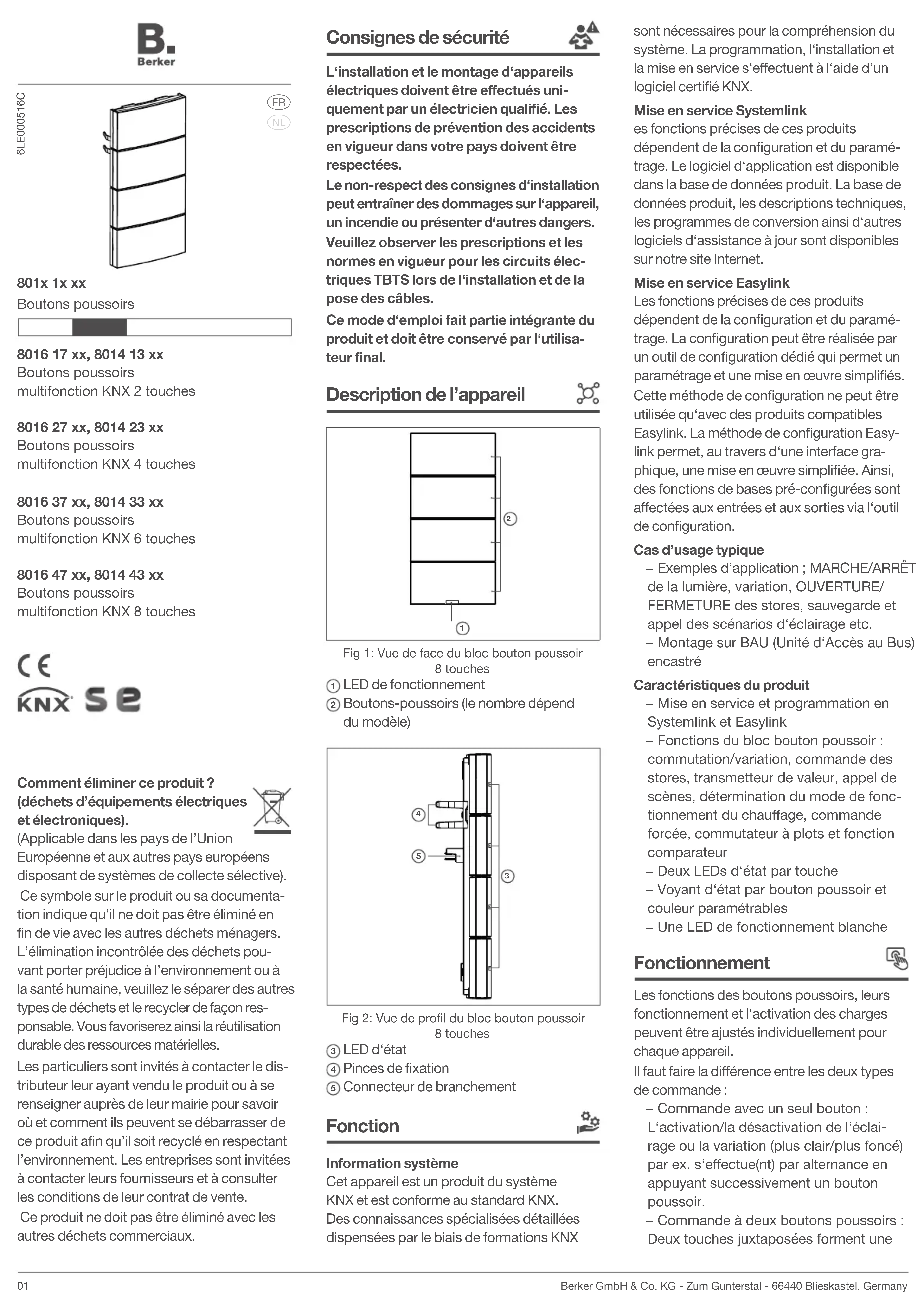

Fig 1: Vue de face du bloc bouton poussoir 8 touches

① LED de fonctionnement
(2) Boutons-poussoirs (le nombre dépend du modele)

Fig 2: Vue de profil du bloc bouton poussoir 8 touches

③ LED d'etat
(4) Pinces de fixation
⑤ Connecteur de branchement

Fonction

Information système

Cet apparéil est un produit du système KNX et est conforme au standard KNX.

Des connaissances spécialisées détaillées dispensées par le biais de formations KNX

dontesessaires pour la comprhension du systeme.La programmation,l'installation et la mise en service s'effectuent a l'aide d'un logiciel certificé KNX.

Mise en service Systemlink

es fonctions précises de ces produits dépendant de la configuration et du paramétrage. Le logiciel d'application est disponible dans la base de données produit. La base de données produit, les descriptions techniques, les programmes de conversion ainsi d'autres logiciels d'assistance à jour sont disponibles sur notre site Internet.

Mise en service Easylink

Les fonctions précises de ces produits dépendant de la configuration et du paramétrage. La configuration peut être réalisée par un outil de configuration dédié qui permet un paramétrage et une mise en œuvre simplifiés. Cette méthode de configuration ne peut être utilisée qu'avc des produits compatibles Easylink. La méthode de configuration Easy-link permet, au travers d'une interface graphique, une mise en œuvre simplifiée. Ainsi, des fonctions de bases pré-configurées sont affectées aux entrées et aux sorties via l'outil de configuration.

Cas d'usage typique

• Exemples d'application; MARCHE/ARRÉT de la lumière, variation, OUVERTURE/FERMETURE des stores, sauvégarde et appel des scénarios d'éclairage etc.
  Montage sur BAU (Unité d'Accès au Bus) encastré

\section*{Caracteristiques du produit}

• Mise en service et programmation en Systemlink et Easylink
• Fonctions du bloc bouton pouvoir : commutation/variation, commande des stores, transmetteur de valeur, appel de scènes, détermination du mode de fonctionnement du chauffage, commande forcee, commutateur à plots et fonction comparateur
• Deux LEDs d'etat par touche
  Voyant d'etat par bouton poussoir et couleur paramétrables
• Une LED de fonctionnement blanche

Fonctionnement

Les fonctions des boutons poussoirs, leurs fonctionnement et l'activation des charges peuvent être ajustés individuellement pour chaque apparéil.

Il faut faire la différence entre les deux types de commande :

-Commande avec un seul bouton :
L'activation/la désactivation de l'éclairage ou la variation (plus clair/plus foncé) par ex. s'effectue(nt) par alternance en appuyant successivement un bouton pouvoir.
-Commande à deux boutons poussoirs：
Deux touches juxtaposées forment une

paire fonctionnelle. Appuyer le bouton de gauche pour allumer/régler un éclairage plus clair ; appuyer le bouton de droite pour éteindre/régler un éclairage plus nombre.

Utilisation de la fonction ou de la charge L'utilisation de charges telles que l'éclairage, les stores, etc. s'effectue grâce aux boutons poussoirs et dépend de la programmation de l'appareil.

Actionner un bouton pousoir

La fonction mémorisée est exécutée.

Information

L'impulsion activant la fonction ne dure que le temps de l'appui du bouton. Selon les fonctions, un appui court ou prolongé peut provoquer des actions différentes, comme par ex. commuter/varier la luminosité.

Informations destinées aux électriciens

Montage et

branchement électrique

Danger!

Choc électric en cas de contact avec les pieces sous tension dans l'environnement de l'installation.

Un chic électrique peut entraîner la mort!

Avant d'intervenir sur l'appareil,mettre l'installation hors tension et recouvrir les pieces conductricesavoisinantes!

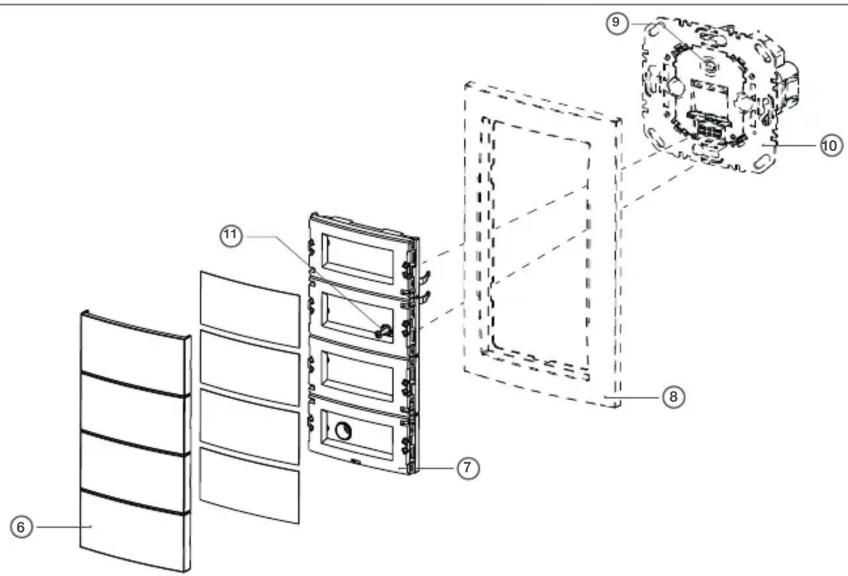

Montage et raccordement de I'appareil (figure 3)

La BAU est raccordée au bus KNX et intégrée dans la boîte d'encastrement.

(6) Touches avec intercalaire avec portetétiquette
⑦ Blocboutonpoussoir
⑧ Plaque décorative (non fournie)
Bouton poussoir lumineux d'adressage physique
10 BAU (non fournie)
1 Vis antiviol

Isérer le bloc boutons poussoirs (7)
avec la plaque décorative (8) sur la BAU (10) jusqu'à ce que les clips de fixation soient verrouillés. Veillez à bien introduire les contacts du connecteur du module dans l'interface utilisateur (5).

Les deux apparèils sont connectés électricquement via via connecteur de branchement.

Verrouiller l'ensemble à l'aide de la vis antivol (11) si souhaité.

Clipser les enjoliveurs de bouton pousoir (6) sur le bloc boutons poussoirs (7).

Démontage

Desserrer la vis antivol (11).

Retirer le bloc boutons poussoirs (10) de la BAU.

Mise en service

Systemlink - Télécharger le calculiel d'application

Etant donné que le logiciel d'application est charged dans la BAU, le chargement du logiciel d'application peut avoir lieu en même temps que l'attribution de l'adresse physique de la BAU. Si cela n'est pas le cas, la programmation peut également se faire ultérieurement.

Charger le logiciel d'application dans l'appareil.

Information

Le chargement d'un logiciel d'application incompatible vous sera signalé par le clignotement rouge des LED d'état (3).

Fig 3: Assemblage de I'appareil

Conneter le bloc bouton pousoir.

Easylink

Information

En ce qui concerne la mise en service en Easylink, il est nécessaire d'enficher l'appareil sur la BAU.

Veuillez-vous reférer à la description détaillée du module de service Easylink pour obtenir des informations sur la configuration de l'installation.

Annexes

\section*{Caracteristiques technique}

Média de communication KNX .TP 1 Mode de mise en service .......Systemlink, Easylink Tension nominale. ..21 ...32 V TBTS KNX Courant absorbé KNX .....typ. 20 mA Puissance absorbée .....typ. 150 mW Type de raccordement KNX ...Interface utiliseur Indice de protection .IP20 Classe de protection ....III Température de fonctionnement ....-5 ...+45 °CTempérature de stockage/transport -20 ...+70 °C

Que faire, si?

Pas de communication bus

Cause: Le bouton poussoir ne convient pas au de la BAU programme. Les voyants d'etat à LED clignotent en rouge.

Remplacer le bouton pouvoir ou effectuer une nouvelle programmation de la BAU.

Accessoires

BAU encastré 8004 00 01

Intercalaire avec Q.x9498 xx xx
porte-étiquette

Garantie

Sous réserve de modifications techniques et de forme, dans la mesure où elles sont utiles au progrès techniques.

Nos apparèils sont garantis dans le cadre des dispositions légales en vigueur.

Pour toute demande en garantie, s'adresser à votre revendeur.

801x 1x xx Drukknop
