SAG42 - Sonneur d'alarme Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité d'alarme combinée (Sirène piézo + Lampe à éclairs)
Marque	Monacor
Modèle	SAG-42
Utilisation	Intérieur et extérieur (IP34)
Pression sonore	> 100 dB
Énergie des éclairs	2,5 Ws
Alimentation	12 V / 200 mA (éclairs), 12 V / 370 mA (sirène)
Classe de protection du boîtier	IP 34
Dimensions (L × H × P)	110 × 260 × 65 mm
Poids	500 g
Matériau du boîtier	Polycarbonate résistant aux UV et aux chocs
Température de fonctionnement	-10 °C à +50 °C
Branchements	Bornes 1-2 (éclairs), 3-4 (sirène), 5-6 (anti-sabotage NC)
Contact anti-sabotage	Normalement fermé (NC)
Installation	Montage mural avec fixation vissée et passage de câbles par l'arrière
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Mise au rebut	Déposer dans une usine de recyclage adaptée

FOIRE AUX QUESTIONS - SAG42 Monacor

Quelle est la pression sonore de la sirène du SAG-42 ?

La pression sonore est supérieure à 100 dB.

Quelle est l'alimentation nécessaire pour le SAG-42 ?

L'alimentation est de 12 V : 200 mA pour la lampe à éclairs et 370 mA pour la sirène.

Comment installer le SAG-42 ?

Ouvrez le boîtier, marquez et percez les trous de fixation, passez les câbles par l'arrière, vissez la partie inférieure, effectuez les branchements selon le schéma (bornes 1-2 éclairs, 3-4 sirène, 5-6 anti-sabotage), puis refermez et testez.

Quelles sont les dimensions et le poids du SAG-42 ?

Dimensions : 110 × 260 × 65 mm, poids : 500 g.

Que faire si de la condensation se forme dans le boîtier ?

Percez la section prédéfinie (12) ou, si l'appareil est protégé des intempéries, percez un trou supplémentaire en haut du dôme rouge.

Comment brancher l'anti-sabotage ?

Reliez la boucle anti-sabotage aux bornes 5 et 6 (contact normalement fermé).

Le SAG-42 est-il adapté pour une utilisation en extérieur ?

Oui, le boîtier a une classe de protection IP34 et est en polycarbonate résistant aux UV.

Quels sont les branchements pour la sirène et la lampe à éclairs ?

Pour la sirène : borne 3 (pôle moins) et borne 4 (pôle plus). Pour la lampe à éclairs : borne 1 (pôle moins) et borne 2 (pôle plus).

Comment ouvrir le boîtier du SAG-42 ?

Poussez avec force vers le bas la partie supérieure du boîtier pour la retirer (flèche A).

Que faire en cas de non-fonctionnement après branchement ?

Vérifiez la polarité des connexions : des diodes de protection internes sont branchées en série, donc une inversion de polarité empêche tout fonctionnement.

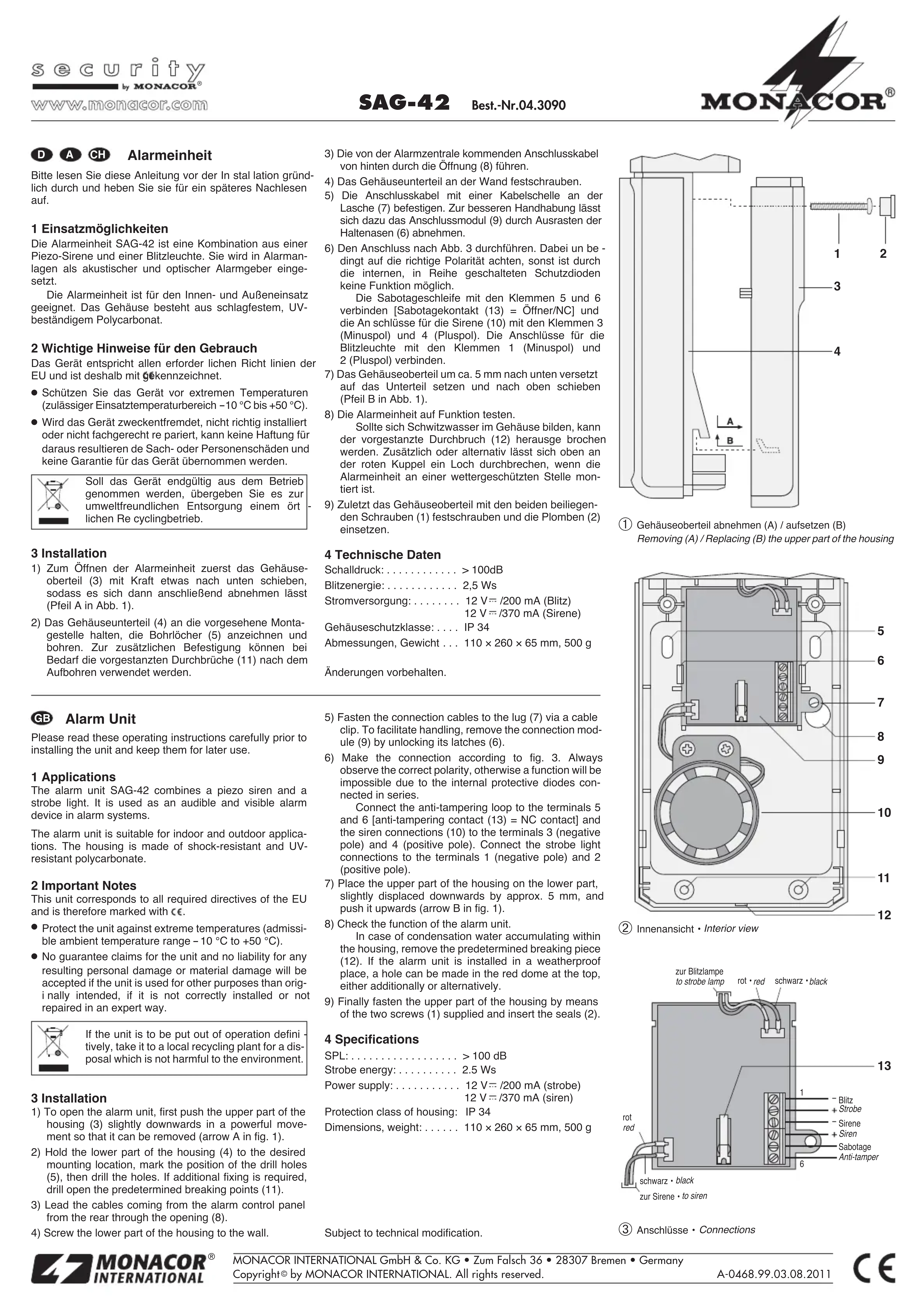

MODE D'EMPLOI SAG42 Monacor

F A CH Unité d'alarme

Veuillez lire la notice d'utilisation soigneusement avant l'installation et la conserver pour vous y reporter ultérieurement.

1 Possibilités d'utilisation

L'unité d'alarme SAG-42 est une combinaison d'une sirène piézo et d'une lampe à éclairs. Elle se place dans des centrales d'alarme comme avertisseur d'alarme acoustique et optique.

L'unité d'alarme est adaptée pour une utilisation en intérieur et en extérieur. Le boîtier est en polycarbonate, résistant aux UV et chocs.

2 Conseils importants d'utilisation

L'appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole €€

• Protégez l'appareil des températures extrêmes (plage de température de fonctionnement autorisée : -10 °C à +50 °C).
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement installé ou n'est pas réparée par une personne habilité, de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Installation

1) Pour ouvrir l'unité d'alarme, poussez avec force vers le bas la partie supérieure du boîtier (3) de telle sorte que vous puissiez la retirer (flèche A schéma 1).
2) Tenez la partie inférieure du boîtier (4) sur le lieu de montage prévu, marquez les trous de perçage (5) et percez. Pour une fixation supplémentaire, on peut si besoin, percer les trous prédéfinis (11).

Unità d'allarme

3) Faites passer les câbles venant de la centrale par l'arrière, via l'ouverture (8).
4) Vissez la partie inférieure du boîtier sur le mur.
5) Fixez les câbles avec un clip à la languette (7). Pour une meilleure manipulation, le module de branchement (9) peut être retiré en déverrouillant les butées de retenue (6).
6) Effectuez le branchement comme indiqué sur le schéma 3. Veillez à respecter la polarité sinon aucune fonction n'est possible à cause des diodes internes de protection branchées en série.
Reliez la boucle anti-sabotage aux bornes 5 et 6 [contact anti-sabotage (13) = contact normalement fermé/NC] et les branchements pour la sirène (10) aux bornes 3 (pôle moins) et 4 (pôle plus). Reliez les branchements pour la lampe à éclairs aux bornes 1 (pôle moins) et 2 (pôle plus).
7) Placez la partie supérieure du boîtier sur la partie inférieure, déplacez légèrement vers le bas de 5 mm environ, puis poussez vers le haut (flèche B sur le schéma 1).
8) Testez la fonctionnalité de l'unité d'alarme.
Si de la condensation venait à se former dans le boîtier, la section prédéfinie (12) peut être percée. Si l'unité d'alarme est montée dans un endroit protégé des intempéries, on peut percer un trou, à la place ou en plus, en haut sur le dôme rouge.
9) Enfin, vissez la partie supérieure du boîtier avec les deux vis livrées (1) et placez les plombs (2).

4 Caractéristiques techniques

Pression sonore : ..... > 100 dB

Energie éclairs : ..... 2,5 Ws

Alimentation : ..... 12 V /200 mA (éclair)

12 V #370 mA (sirène)

Classe protection boîtier : IP 34

Dimensions, poids : ..... 110 × 260 × 65 mm, 500 g

Tout droit de modification réservé.

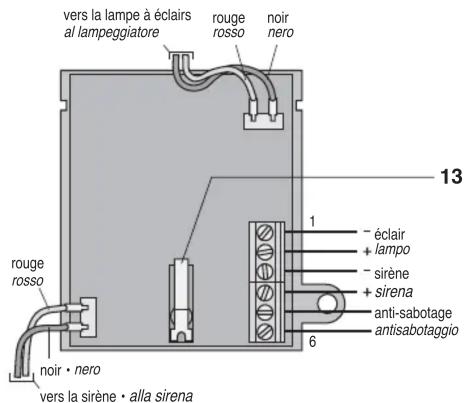

② Vue intérieure • Interno

vers la lampe à éclairs al lampeggiatore rouge rosso noir nero 13 1 - éclair + lampo - sirène + sirena anti-sabotage antisabotaggio 6 rouge rosso noir • nero vers la sirène • alla sirena

③ Branchements • Connessioni

E Unidad de alarma
