SAG122 - Sonneur d'alarme Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonneur d'alarme avec sirène et lampe à éclairs à LEDs
Marque	Monacor
Modèle	SAG122
Catégorie	Sonneur d'alarme
Pression sonore à 1 m	122 dB ±5 dB
Nombre de LEDs	16
Fréquence des éclairs	3 Hz environ
Tension de fonctionnement	12 V=
Consommation (sirène + éclair)	250 mA
Consommation (éclair seul)	100 mA
Plage de température de fonctionnement	-10 °C à +60 °C
Dimensions	∅110 mm × 46 mm
Poids	130 g
Matériau du boîtier	ABS
Utilisation prévue	Installation d'alarme en intérieur, avertisseur optique et acoustique
Installation	Fixation murale avec 4 vis, raccordement à une centrale d'alarme
Entretien et nettoyage	Chiffon doux sec ou légèrement humidifié, pas de produits chimiques
Sécurité	Niveau sonore élevé, porter une protection auditive lors des interventions ; utilisation intérieure uniquement ; protéger des projections d'eau et de l'humidité
Réparabilité	Toute réparation doit être effectuée par une personne habilitée ; garantie caduque en cas de mauvaise installation ou utilisation
Élimination	Déposer dans une usine de recyclage adaptée

FOIRE AUX QUESTIONS - SAG122 Monacor

Comment installer le sonneur d'alarme SAG122 ?

Fixez l'unité avec 4 vis à un endroit adapté. Reliez le câble de la centrale au câble de branchement selon le tableau des couleurs : rouge pour +12V éclair + sirène, jaune pour +12V éclair seul, noir pour la masse. Masquez les câbles pour éviter les sabotages. Effectuez un test de fonctionnement.

Quelle est la consommation électrique du SAG122 ?

La consommation est de 250 mA lorsque la sirène et l'éclair fonctionnent ensemble, et de 100 mA pour l'éclair seul.

Le SAG122 peut-il être utilisé en extérieur ?

Non, l'unité d'alarme est conçue uniquement pour une installation en intérieur. Protégez-la des projections d'eau, de l'humidité élevée et des températures extrêmes.

Quel niveau sonore produit le SAG122 ?

La pression sonore est de 122 dB ±5 dB à 1 mètre. Il est recommandé de porter une protection auditive lors des interventions.

Comment nettoyer le sonneur d'alarme ?

Utilisez un chiffon doux, sec ou légèrement humidifié. N'utilisez jamais de produits chimiques ou de détergents agressifs.

Que faire en cas de dysfonctionnement du SAG122 ?

Vérifiez les connexions et la tension d'alimentation. Si le problème persiste, faites réparer l'appareil par une personne habilitée. Toute réparation non autorisée annule la garantie.

Quelle est la tension de fonctionnement du SAG122 ?

La tension de fonctionnement est de 12 V= (courant continu).

Quelles sont les dimensions et le poids du SAG122 ?

Les dimensions sont de ∅110 mm × 46 mm et le poids est de 130 g.

Comment éliminer le SAG122 en fin de vie ?

Déposez l'appareil dans une usine de recyclage adaptée pour contribuer à une élimination non polluante.

Le SAG122 peut-il être utilisé avec n'importe quelle centrale d'alarme ?

Oui, à condition que la centrale fournisse une tension de 12 V= et que les connexions soient compatibles (rouge : +12V éclair + sirène, jaune : +12V éclair seul, noir : masse).

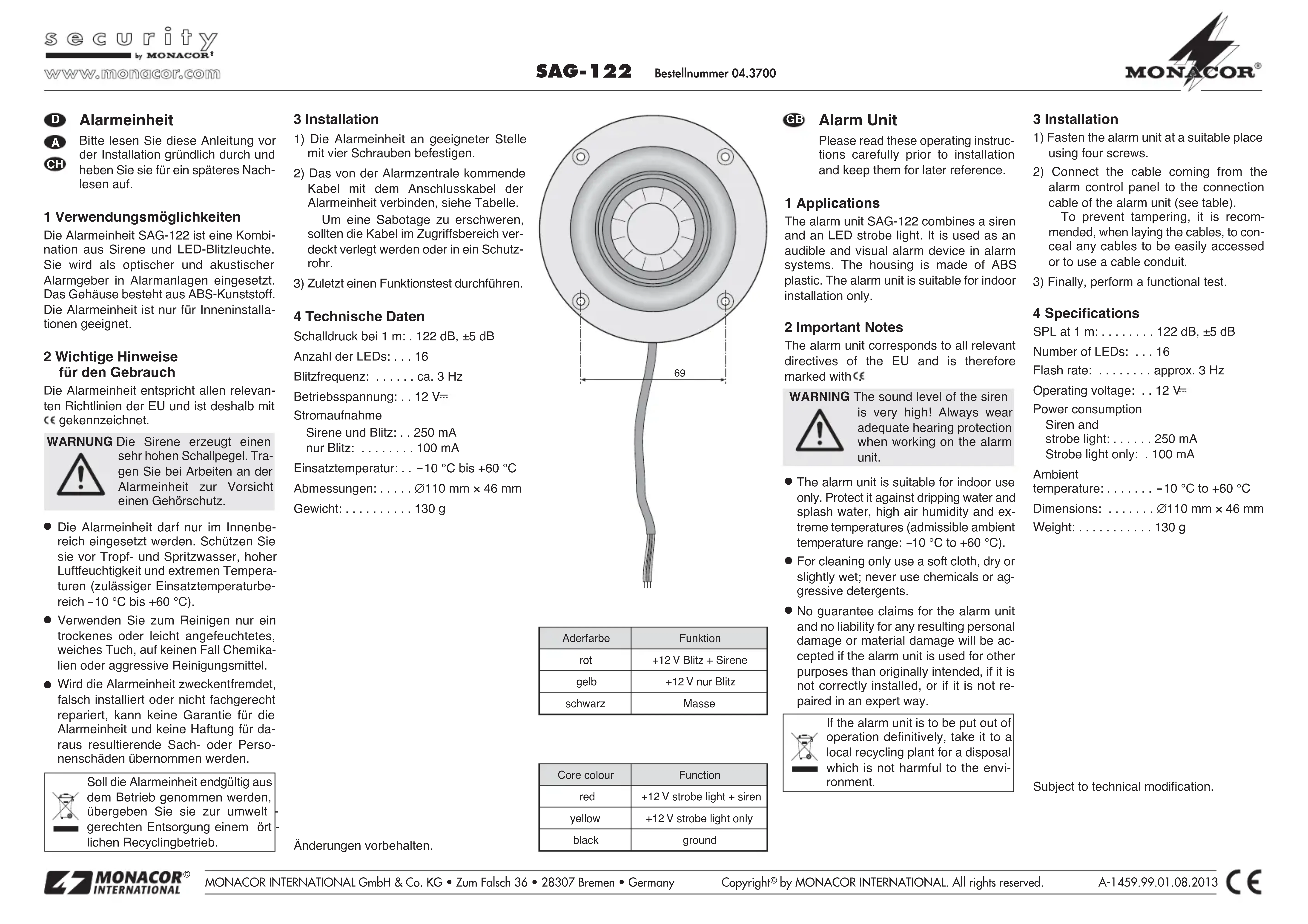

MODE D'EMPLOI SAG122 Monacor

B Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

L'unité d'alarme SAG-122 est la combinaison d'une sirène et d'une lampe à éclairs à LEDs, elle est utilisée dans une installation d'alarme comme avertisseur optique et acoustique d'alarme. Le boîtier est en ABS. L'unité d'alarme n'est conçue que pour installation en intérieur.

2 Conseils importants d'utilisation

L'unité d'alarme répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €

AVERTISSEMENT

La sirène produit un niveau sonore très élevé. Lorsque vous travaillez sur l'unité d'alarme, portez une protection auditive pour vous préserver.

• L'unité d'alarme n'est conçue que pour une utilisation en intérieur. Protégez-la des projections d'eau et des éclaboussures, d'une humidité élevée de l'air et de températures extrêmes (plage de température de fonctionnement autorisée : -10 °C à +60 °C).
• Pour le nettoyer, utilisez un chiffon doux, sec ou légèrement humidifié, en aucun cas de produits chimiques ou détergents agressifs.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'unité d'alarme est utilisée dans un but autre que celui pour lequel elle a été conçue, si elle n'est pas correctement installée ou n'est pas réparée par une personne habilitée, de même, la garantie deviendrait caduque.

Lorsque l'unité d'alarme est définitivement retirée du service, vous devez la déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Installation

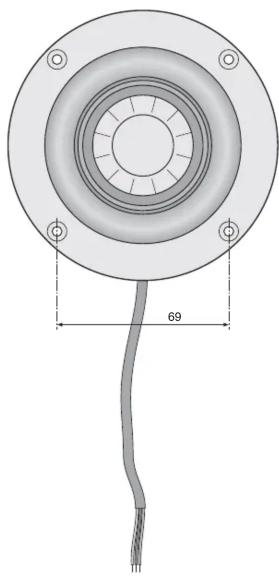

1) Fixez l'unité d'alarme avec 4 vis à un endroit adapté.
2) Reliez le câble venant de la centrale d'alarme au câble de branchement de l'unité d'alarme, voir tableau.
Pour éviter les sabotages, il faut que les câbles soient, dans la zone d'accès, masqués ou placés dans un tube de protection.
3) Pour finir, effectuez un test de fonctionnement.

4 Caractéristiques techniques

Pression sonore à 1 m : ..... 122 dB, ±5 dB Nombre de LEDs : .. 16

Fréquence

des éclairs : ..... 3 Hz env.

Tension de

fonctionnement : ..... 12 V=

Consommation

Sirène et éclair : .. 250 mA

Uniquement éclair : 100 mA

Température fonc. : . . -10 °C à +60 °C

Dimensions : ..... ∅110 mm × 46 mm

Poids : 130 g

Tout droit de modification réservé.

Couleur conducteur	Fonction
rouge	+12V éclair + sirène
jaune	+12V uniquement éclair
noir	masse
