Type de produit	Sonneur d'alarme électronique
Marque	Monacor
Modèle	AS362
Pression sonore	105 dB à 1 mètre
Utilisation	Intérieur uniquement
Température de fonctionnement	0 °C à 40 °C
Protection	Protégé contre les gouttes d'eau (non étanche)
Contact anti-sabotage	Oui, avec trois pièces de connexion cassables
Alimentation	Via centrale d'alarme (tension de commande +6 V à +14 V)
Montage	Mural, 3 à 4 vis
Raccordement	Barrette à 4 contacts (SW, GND, #1, #2)
Types de son	Signal constant (contact #1) ou pulsé (contact #2)
Nettoyage	Chiffon doux, sec ou légèrement humidifié
Entretien	Aucun entretien particulier requis
Réparabilité	Réparations par personnel habilité uniquement
Garantie	Garantie caduque en cas de mauvaise utilisation
Certifications	Directives UE, symbole €€
Dimensions (approx.)	105 x 85 x 55 mm (estimé)
Poids (approx.)	200 g (estimé)
Accessoires fournis	Non spécifié
Pays de fabrication	Non spécifié
Code EAN	Non spécifié

FOIRE AUX QUESTIONS - AS362 Monacor

Comment installer le sonneur d'alarme AS362 ?

Suivez les étapes de montage dans la notice : ouvrez le boîtier en appuyant sur le centre, fixez-le au mur avec 3 à 4 vis, puis reliez les câbles via le passe-câble. N'oubliez pas de fixer le contact anti-sabotage avec un trou séparé.

Quels types de signaux sonores propose l'AS362 ?

L'appareil propose deux types de signaux : un signal constant (reliez la sortie d'alarme au contact #1) et un signal pulsé (contact #2).

Comment brancher l'AS362 à ma centrale d'alarme ?

Mettez la centrale hors fonction, reliez les contacts SW à la boucle anti-sabotage, le contact GND à la masse, et la sortie d'alarme (+6V à +14V) au contact #1 ou #2 selon le son souhaité.

Quelle est la pression sonore de l'AS362 ?

Elle est de 105 dB à 1 mètre, ce qui est très élevé et adapté à une alarme.

Le sonneur AS362 peut-il être utilisé en extérieur ?

Non, il est conçu uniquement pour une utilisation en intérieur. Il est protégé contre les gouttes d'eau mais n'est pas étanche.

Comment nettoyer l'AS362 ?

Utilisez un chiffon doux, sec ou légèrement humidifié. N'utilisez jamais de produits chimiques ou de détergents abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements et la centrale. Si le problème persiste, contactez un personnel habilité pour la réparation.

Quelle est la plage de température de fonctionnement ?

L'appareil fonctionne de 0 °C à 40 °C. Évitez les températures extrêmes.

Comment tester le bon fonctionnement après installation ?

Fermez le boîtier, remettez la centrale en fonction et déclenchez une alarme. Vérifiez que le son émis correspond au réglage (constant ou pulsé).

Que faire si le contact anti-sabotage ne fonctionne pas ?

Assurez-vous que les trois pièces de connexion sont bien cassées en cas d'arrachement. Vérifiez le branchement des contacts SW sur la centrale. Si nécessaire, remplacez le boîtier.

MODE D'EMPLOI AS362 Monacor

Sirène d'alarme électronique

Cette notice s'adresse aux installateurs avec des connaissances techniques en alarme. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

La sirène d'alarme AS-362 est spécialement conçue pour une utilisation dans des centrales d'alarme comme avertisseur acoustique d'alarme. La sirène est sécurisée par un contact anti-sabotage (4) qui déclenche une alarme via la centrale d'alarme reliée lorsque le boîtier est ouvert ou lorsque la sirène est arrachée violemment de son lieu de montage.

2 Conseils importants d'utilisation

La sirène répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• N'utilisez la sirène qu'en intérieur et protégez-la des éclaboussures, d'une humidité élevée de l'air et de la chaleur (plage de température de fonctionnement autorisée : 0–40°C). Grâce aux lamelles de l'ouverture sonore, la sirène est protégée contre les gouttes d'eau mais n'est pas étanche.
• Pour nettoyer l'appareil, utilisez uniquement un chiffon doux, sec ou légèrement humidifié, en aucun cas, de produits chimiques ou de détergents abrasifs.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si la sirène est utilisée dans un but autre que celui pour lequel elle a été conçue, si elle n'est pas correctement installée ou n'est pas réparée par une personne habilitée; de même, la garantie deviendrait caduque.

Lorsque la sirène est définitivement retirée du service, éliminez-la conformément aux directives locales.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Montage

1) Ouvrez le boîtier. Pour ce faire, appuyez par le haut sur le centre du couvercle du boîtier (schéma 1) de telle sorte qu'il se désenclenche puis ouvrez le couvercle vers le bas.
2) Pour dessiner les trous de montage (1), maintenez le boîtier à un endroit adéquat sur le mur. Selon le type de mur, 3 à 4 trous sont suffisants pour fixer la sirène.
3) Pour que le contact anti-sabotage (4) s'ouvre en cas d'arrachement violent de la sirène, il est relié par trois pièces de connexion à la face arrière du boîtier qui, dans ce cas, doivent casser. A cette fin, le contact anti-sabotage doit en plus être fixé par un trou de montage séparé (5).
4) Vous pouvez faire passer les câbles de liaison par le passe-câble (2).
5) Percez les trous, faites passer les câbles dans le boîtier et vissez la sirène. N'oubliez pas le trou de fixation (5) pour le contact anti-sabotage.

4 Branchement à la centrale d'alarme

1) Tout d'abord, mettez la centrale hors fonction pour qu'aucune alarme ne puisse être déclenchée. Ensuite, reliez la sirène via la barrette (3).
2) Reliez les deux contacts SW pour la boucle anti-sabotage aux connexions correspondantes de la centrale d'alarme.
3) Reliez le contact GND au branchement masse de la centrale d'alarme.
4) Reliez la sortie d'alarme (tension de commande +6V à +14V) de la centrale d'alarme soit au contact #1 pour un son signal constant soit au contact #2 pour un son signal pulsé.
5) Fermez le couvercle du boîtier, mettez la centrale d'alarme en fonction et déclenchez une alarme pour vérifier le bon fonctionnement.

5 Caractéristiques techniques

Pression sonore : 105 dB/1 m

Tout droit de modification réservé.

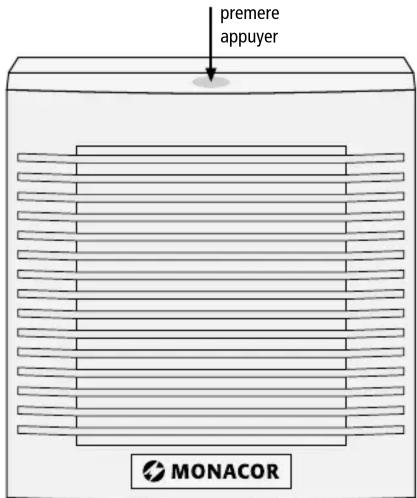

premere appuyer MONACOR

Aprire il contenitore Ouverture du boîtier

①

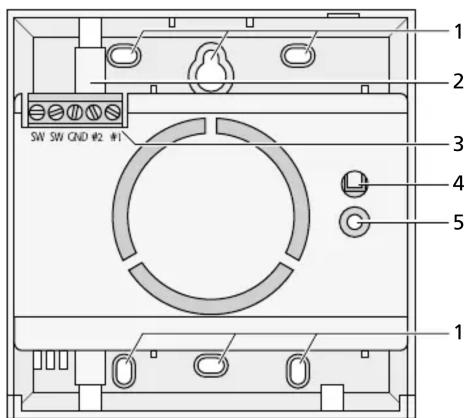

Vista interna Vue de l'intérieur

②
