Club W+ II - Cuisinière ORANIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle cheminée (cuisinière)
Marque	Oranier
Modèle	Club W+ II
Hauteur	1700 mm
Largeur	782 mm
Profondeur	761 mm
Diamètre de buse	150 mm
Puissance nominale	7,0 kW
Plage d'utilisation	3,7 - 7,0 kW
Classe énergétique	A+
Rendement énergétique (bois/briquettes lignite)	≥80,0 %
Combustibles autorisés	Bûches de bois (humidité <25%), briquettes de bois (humidité <12%), briquettes de lignite
Combustibles interdits	Charbon, dérivés du charbon, bois traités, déchets ménagers
Système d'air	Air primaire réglable, air secondaire (vitre propre), air tertiaire
Prise d'air extérieur	Possible (diamètre 100 mm)
Distances de sécurité (arrière)	0 mm
Distances de sécurité (latéral)	800 mm (zone de rayonnement)
Protection du sol (avant)	50 mm
Ramonage obligatoire	2 fois par an
Pièces de rechange	Utiliser exclusivement des pièces d'origine Oranier
Normes	EN 13240, DTU 24.1, DTU 24.2

FOIRE AUX QUESTIONS - Club W+ II ORANIER

Quels combustibles sont autorisés sur le Club W+ II ?

Les combustibles autorisés sont les bûches de bois non traitées (taux d'humidité <25%), les briquettes de bois (humidité <12%) et les briquettes de lignite. Il est interdit d'utiliser du charbon, du bois traité ou des déchets ménagers.

Comment procéder au premier feu ?

Après installation, effectuez un premier feu intense d'au moins une heure sans ouvrir la porte. Cela permet à la peinture de se consolider. Ventilez bien la pièce car des odeurs et fumées sont normales lors de cette première chauffe.

Comment nettoyer la vitre du poêle ?

Attendez que l'appareil soit complètement froid. Utilisez un chiffon humide trempé dans de la cendre de bois pour nettoyer la vitre. Évitez les produits liquides sur les surfaces peintes et ne laissez pas couler de produit sur les joints.

Quelles sont les distances de sécurité à respecter ?

Respectez une distance minimale de 0 mm à l'arrière (mur d'adossement), 800 mm sur les côtés (zone de rayonnement des vitres) et une protection de sol de 50 mm vers l'avant par rapport à l'ouverture du foyer.

Puis-je brûler du charbon dans ce poêle ?

Non, l'utilisation de charbon ou de dérivés du charbon est formellement interdite. Le poêle est conçu uniquement pour le bois non traité, les briquettes de bois ou de lignite.

Que faire en cas de feu de cheminée ?

Fermez immédiatement toutes les arrivées d'air du poêle et avertissez les pompiers. Après l'incident, faites vérifier l'ensemble du conduit par un professionnel qualifié.

À quelle fréquence dois-je ramoner le conduit ?

Le ramonage est obligatoire deux fois par an : une fois pendant la période de chauffe et une fois avant la mise en route en automne. Conservez le certificat de ramonage.

Puis-je utiliser des pièces de rechange non originales ?

Non, l'utilisation de pièces non originales peut entraîner des risques d'incendie et annule la garantie. Utilisez exclusivement des pièces de rechange d'origine Oranier.

Comment régler l'arrivée d'air pour une combustion optimale ?

Pour l'allumage, ouvrez à fond l'air primaire et secondaire. Après environ 30 minutes, réduisez progressivement l'air primaire. L'air secondaire doit rester ouvert au maximum pour le système vitre propre. Évitez de fermer complètement les arrivées d'air pendant le fonctionnement.

Peut-on raccorder une prise d'air extérieur ?

Oui, le poêle peut être raccordé à une prise d'air extérieur via un tuyau flexible en aluminium de 100 mm de diamètre. La longueur maximale est de 6 m avec au maximum 3 coudes à 90°.

MODE D'EMPLOI Club W+ II ORANIER

Manuel d'installation et d'utilisation pour poèle cheminée

ORANIER

Club W+ II

C E

Introduction 24 Schémas et dimensions 48

Service après-vente / Pièces de rechange 24 Déclaration de performances 49

Protection de l'environnement 26 Déclaration de conformité EU 50

1.Description 27 Marquage CE 50
2. Généralités et mises en garde 27 Label énergétique et fiche
2.1 Prise d'air extérieur 28
2.2 Type de poèle 28 Identifiéon de l'annérité Vain ou dos
3. Raccordement au conduit de fumées identification de l'apparen Voit au dos de ce manuel
et installation du poèle 29
3.1 Tuyaux de raccordement 29
3.2 Installation du poèle 30
4. Caracteristiques techniques 31
5. Utilisation du poèle 32
5.1 Consignes generales de sécurité 32
5.2 Reglages d'arrivée d'air 32
5.3 Lechioxdu combustible approprié 33
5.4Premier feu 33
5.5 Mise en service 33
5.6 Utilisation de briquettes de lignite 34
5.7 Chauffage à la mi- saison 34
5.8 Quantités maximes de combustible et réglage de l'air à puissance nominale 35
5.9 Decendrage 35
5.10 Nettoyage et entretien 35
5.11 Ramonage obligatoire 36
5.12 Feu de cheminée 36
6. Assemblage et montage 37

*Important:
En cas de commande de pieces de rechange et en cas de demande d'intervention SAV, veuillez toujours mentionner les références de votre type d'appareil! Pour plus de facilité, merci de cocher sans attendre la case correspondant au type du poèle que vous venez d'acquerir dans le tableau de la page « Identification de l'appareil ».

Important:
Avant la première flambée, veuilles lire attentivement le paragraphe « Premier feu » de ce manuel.

Cher Client

Nous tenons à vous féliciter pour l'achat de votre poèle cheminée Oranier!

Les poëles cheminée Oranier vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fon-cionnalité à un design attrayant.

Pour un parfait fonctionnement et de manière à ce que vous obtieniez toute satisfaction, faites appel à un installateur spécialiste de la marque. Il vous assurera une installation dans les règles de l'art et assume l'entière responsabilité de l'installation finale, ainsi que le service après-vente s'il y a lieu.

Service après-vente / Pièces de rechange

Viete poele comporte un certain nombre de pieces d'usure. Veuillez en contrôle l'état régulierement et lors de l'entretien annuel.

Votre revendeur est a même de vous fournir les pieces de rechanges adequates.

Pour toute demande de renseignements ou de pieces détachées, consulter votre revendeur et indiquez-lui la reférence et le nombre de série qui se trouve sur la plaquette signalétique de l'appareil et que nous vous conseillons de retranscire cidesous:

Élimination des emballages

L'emballage protège l'appareil contre d'eventuels dégats durant le transport. Les matériaux utilisés ont été choisis en fonction de critères écologiques et sont facilement recyclables.

Les éléments en bois de cet emballage sont en bois de conifère non-traité et bien sec. Ils sont ainsi parfaitement utilisables comme bois d'allumage. Prenez donc la peine de les couper à la taille qui vous convient pour pouvoir ensuite les brûler.

La réinsertion des autres éléments de l'emballage, tels que bandes adhéses, sacs PE, etc... dans le circuit des matériaux réutilisables économique les matières premières et réduit le volume des déchets à éliminer.

En général, vous revendeur vous reprendra les divers éléments de l'emballage.

Si vous vous en débarrasssez vous-même, veuillez vous renseigner sur l'adresse de la déchetterie la plus proche de votre domicile.

AVERTISSEMENT! Risques d'incendie en cas d'utilisation de pieces de rechange non originales!

L'utilisation de plaques d'habillage foyer ayant des propriétés thermiques inadéquates peut entrainer une surchauffe des murs et du mobilier à proximité de l'appareil !

Veuillez donc utiliser exclusivement nos pieces de rechange d'origine!

L'appareil ne doit enaucun cas subir de modifications! L'acheteur et utiliseur de ce poèle cheminée est tenu de s'informer sur son maniement correct à l'aide de ce manuel ! Veuillez donc le litre attentivement.

Le non-respect des instructions et mises en garde contenues dans ce manuel entrainera l'annulation immédiate de votre garantie. Merci de votre compréhension!

Recommendation!

Avant l'installation et la mise en service de l'appareil, veuillez vous assurer qu'aucun élément de fonction (manettes de réglage, habillage, joints, porte, buse, etc...) n'a été endommagé au cours de la livraison.

Si vous constatiez des dégats quels qu'ils soient, veuillez contacter au plus vite votre revendeur.

Ce manuel vous informe sur les fonctions et l'utilisation de votre poèle et est partie intégrante du produit. Veuillez suivre scrupuleusement ses instructions et conservé-le soigneusement pour toute référence ultérieure et afin de pouvoir le consul-ter au début de chaque nouvelle période de chauffage.

Normes en vigueur

DTU 24.1 traitant des conduits de fumées

DTU 24.2 traitant des cheminées équipées d'un poèle fermé

EN 13240 traitant des poêles à combustible solide

Les normes NF et NF DTU sont disponibles auprès de l'AFNOR

Les évventuels branchements électriques doivent être effectués dans le respect des normes par un électricien professionnel qualifié

C

E

Appareil conforme aux exigences de la norme EN 13240

Rendement et émissions: se référer au certificat «Marquage CE» contenu dans ce manuel!

Protection de l'environnement

Élimination des emballages

L'emballage protège l'appareil contre d'eventuels dégats durant le transport. Les matériaux utilisés ont été choisis en fonction de critères écologiques et sont facilement recyclables.

Les éléments en bois de cet emballage sont en bois de conifère non-traité et bien sec.

Ils sont ainsi parfaitement utilisables comme bois d'allumage. Prenez donc la peine de les couper à la taille qui vous convient pour pouvoir ensuite les brûler.

La réinsertion des autres éléments de l'emballage, tels que bandes adhéses, sacs PE, etc... dans le circuit des matériaux réutilisables économique les matières premières et réduit le volume des déchets à éliminer.

En général, vous revendeur vous reprendra les divers éléments de l'emballage.

Si vous vous en débarrassez vous-même, veuilles vous renseigner sur l'adresse de la déchetterie la plus proche de votre domicile!

Élimination de l'appareil en fin de vie

Si l'appareil doit etre elimine dans son intégralite, veuillez vous adresser aux entreprises locales d'élimination des déchets.

La majeure partie des composants de l'appareil peut être réutilisée (recyclée) en raison des principaux matérielles utilisés, à savoir la tôle d'acier ou la fonte.

Pour un aperçu des matériaux utilisés pour les différents composants de l'appareil et leur élimination, veuillez consulter le tableau ci-dessous :

Composant de l'appareil	Matériau Démontage Élimination
Habillage du foyer	Vermiculite	Retirer	Déchets résiduels
	Béton réfractaire	Retirer Déchets résiduels
Vitre	Vitrocéramique	Décoller ou desserrer les vis	Déchets de construction
Joints d'étanchéité	Fibre de verre	Décoller ou desserrer les vis	Fibres minérales artificielles (KMF) : se renseigner sur les possibilités d'élimination locales
Habillage en pierre	Pierre naturelle	Desserrer les vis de main-tien	Déchets de construction
Habillage en cérà-mique	Céramique	Desserrer les vis de main-tien	Déchets de construction
Corps de l'appareil	Tôle d'accier	-	Déchets métalliques
Porte(s) de l'appareil	Fonte	Desserrer les vis de fixation	Déchets métalliques
	Tôle d'accier	Desserrer les vis de fixation	Déchets métalliques
Autres composants métalliques	Métal	Desserrer les vis de fixation	Déchets métalliques
Composants électriques ou électroniques	-	Desserrer les vis de fixation	Système de reprise des apparils électriques usagés

1. Description

Ce poèle cheminée est testé et reconnu conforme aux exigences de la norme EN 13240 dans l'ensemble des pays européens.

Il est constitué d'un certain nombre d' éléments prêts à poser pour un montage rapide et facile. Toutes les pieces nécessaires à son assem-blage et à son installation sont comprises dans la livraison.

Il comporte dans sa partie centrale une chambre de combustion habillée de plaques isolantes. Sous sa solide grille foyère se trouve un dendrier.

C'est un poèle à convection, c'est-à-dire qu'il aspi- re l'air ambiant pour le réchauffer dans ses circuits de convection et le rediffuse ensuite vers l'extérieur pour réchauffer la piece.

Il peut être équipé (en option) d'accumulateurs de chaleur spéciaux qui emmagasinent la chaleur et en prolongent la durée de diffusion.

2. Généralités et mises en garde

Cet apparéil a été consq pour la combustion de bois. Il est formellement interdit de l'utiliser comme incinérateur ou d'y brûler des combustibles liquides, du charbon ou des dérivés du charbon.

Il apparient à l'installateur ainsi qu'à l'utilisateur, s'il avait installer son apparéil lui-même, de respecter toutes les règlementations locales et nationales ainsi que les normes européennes lors de l'installation et l'utilisation de l' apparéil.

L'appareil doit être installé conformément aux spécifications des normes en vigueur. Le recours à un professionnel qualifié est recommandé.

Les instructions contenues dans ce manuel d'utilisation sont à respecter, ce manuel est à conserver durant toute l'exploitation de l'appareil.

Avant toute intervention sur les dispositifs de connexion électrique (s'il y a lieu), veillez àmettre hors tension tous les circuits d'alimentation.

Le poèle est chaud pendant son fonctionnement, tout particulièrement sa surface vitrée, mais aussi les côtes et les tuyaux. Les températures restent élevées longtemps, même après extinction des flammes. Veuillez donc éviter tout contact avec les surfaces de l'appareil et ne laissez jamais les enfants en bas-à-àge sans surveillance à proximité du poèle.

Mises en garde:

Eloignez en periphérique de l'appareil toute maitère pouvant être alterée ou déteriorée par la chaleur (mobilier, papier peint, tentures, boisseries...).

Il est interdir d'utiliser tout combustible autre que le bois bùche non traité et les briquettes de lignite. Veillez également à ne pas dépasser la charge de combustible recommende.

Toute modification de l'appareil ou de l'installation non prévue par le constructeur est interdite, dégagerait toute responsabilité du reventeur et du constructeur et annulerait la garantie.

Veuillez utiliser exclusivement les pieces de rechange recommendées par le constructeur.
Le non-respect de ces recommendations implique l'entière responsabilité de celui qui effectue la manipulation interdite.

Toute installation d'un tel appliceil dans un lieu public est soumise au règlement sanitaire département, lequel règlement est déposé en préfecture.

Le constructeur se reserve le droit de modifier presentation, dimensions et cotes de ses modèles ainsi que la conception de leur montage à tout moment et sans préavis.

La responsabilité du constructeur est limitée à la fourniture de l'appareil et ne saurait être engagée en cas de non-respect des prescriptions containues dans ce manuel.

Les schémas, croquis, photos et textes du present document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.

2.1 Prise d'air extérieur

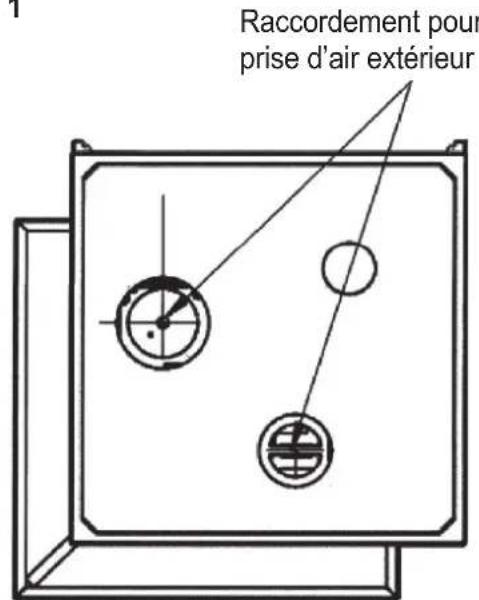

Si besoin est, il est possible de connecter le poèle cheminée à une prise d'air extérieur (voir fig. 1)

Fig. 1

Poèle

Dans le cas de pieces à vivre particulièrement etanches et surtout si l'on utilise un système de ventilation contrôlée (VMC), il est nécessaire de raccorder le poèle cheminée à cette prise d'air extérieur.

En cas de connexion directe à l'air extérieur, veillez bien à ce que les conduits soient le plus courts possible, parfaitement étanches, avec une entrée d'air face aux vents dominants.

L'apport d'air de combustion extérieur se fait par un tuyau lisse en aluminium flexible de 100mm de diamètre. La longueur maximale du tuyau ne doit pas dépasser 6m , ne doit pas composer de réductions et ne doit pas avoir plus de 3 couces à 90^ !

Pour un conduit debouchant dans un vide sanitaire, la section de la grille d'aération du vide sanitaire en cm^2 doit etre egale a au moins 5 fois la surface au sol du vide sanitaire en ^2

Si le raccordement à l'air extérieur est impossible, il faudra installer une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants. Cette prise est d'autant plus nécessaire en cas de logement fortement isolé et /ou équipé d'une VMC (ventilation mécanique contrôle).

Cette arrivée d'air, obturable* lors du non-fonctionnement de l'appareil, doit avoir une section libre d'ouverture de 1,2 dm².

Elle ne doit pas etre réduite ou obturée par inadvertance quand le poèle est en fonctionnement.

• sauf si le logement ne dispose pas de ventilation par balayage (arrêté mars 1982): dans ce cas, l'arrivée d'air doit être non-obturable!

Attention! Une hotte de cuisine à fort débit peut perturber la combustion d'un apparéil à bois.

Il est en tout cas impératif d'assurer une consommation d'air de combustion d'environ 30m^3 /h pour une dépression de 4 Pa.

2.2 Type de poèle

Ce poèle est équipé d'une porte de foyer à fermetre automatique munie de ressorts et est conçu exclusivement pour une utilisation à porte fermée. La porte doit pouvoir se refermer d'elle-même après rechargement du poèle, de façon à ce que le tirage (dépression) du conduit de fumées ne soit pas perturbé, ce qui entrainerait des dangers et dysfonctionnements.

Le type et l'etat du conduit de fumées utilisé joue un role essentiel pour le bon fonctionnement de votre poèle.

Veuillez donc demander l'avis d'un professionnel qualifié qui vous dira si le conduit de fumée est apte à être utilisé.

Cet apparéil est conforme à la norme EN 13240.

3. Raccordement au conduit de fumées et installation du poèle

Se conférer au DTU 24.1

Pour un conduit déjà existant : veillez à ce qu'il soit totalement propre, si non, faites-le ramoner par action mecanique avec un hérisson.

Faites également vérifier sa classification et contrôle son bon état (stabilité, étanchéité, compatibilité des matériaux, section) par un professionnel qualifié.

Si le conduit, de par son etat, n'est pas utilisable, il appartiendra a un spécialiste de le remetre en etat conformement aux reglementations en vigueur.

3.1 Tuyaux de raccordement

Le raccordement au conduit doit se faire dans la pièce où se trouve l'appareil.

Utilisez un tuyau en acier inoxydable de 2mm d'épaisseur. Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement.

Veillez à ce que le tuyau ne dépasse pas à l'intérieur du conduit; les emmanchement doivent être démon-tables et étanches.

La distance minimale entre le tuyau de raccordement et le mur d'adossement doit etre egele a au moins 3 fois le diametre du tuyau.

Evitez une trop longue portion horizontale; si vous ne pouvez faire autrement, donnez-lui une inclinaison ascendante de 5 cm par metre.

Attention!

Un tirage trop faible, mais aussi trop fort de la cheminée peut entrainer des dysfonctions !

Si la différence de dépression (tirage) par rapport aux valeurs indiquées dans le § 4 (Caracteristiques techniques) est supérieure à 25%, il vous faudra faire modifier votre cheminée en conséquence!

Anoter:

Les accessoires nécessaires pour le raccordement au conduit de fumées ne sont pas compris dans la livraison.

3.2 Installation du poèle

Pour l'installation du poèle, il est indispensable de strictement respecter les règles et consignes de sécurité locales en vigueur.

Veuillez également respecter les distances minimales indiquées sur la fig.2.

Attention! Pour votre sécurité veuillez strictement respecter les distances minimales de sécurité par rapport aux murs, parois, meubles et autres objets inflammables à proximate du poèle ainsi que les mesures de protection du sol !

Fig. 2

Recommendation :

Assurez-vous d'avoir retire de la chambre de combustion et du dendrier tous les documents et accessoires fournis.

Décoller soigneusement tous les autocollants de la vitre sans y laisser de trace.

Attention!

Avant l'installation, il est important de vérifier l'aptitude du sol à supporter le poids de l'appareil. Veuillez utiliser, si nécessaire, une plaque de répartition des charges.

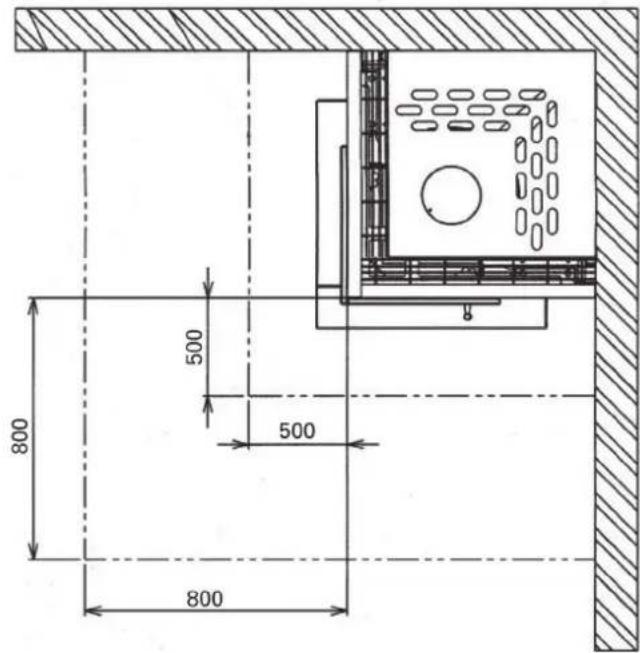

Veuillez respecter les distances minimales de sécurité par rapport aux murs, objets et meubles inflammables ainsi que la protection du sol :

Zone de protection

par rapport à tout matériel inflammable dans la zone

de rayonnement des vitres : 80 cm

Distance par rapport aux murs d'adossement

sur l'arriere

Plaque de protection du sol

(a partir de l'ouverture du foyer)

sur l'avant

Distance minimale

Distance minimale

0 cm

50 cm

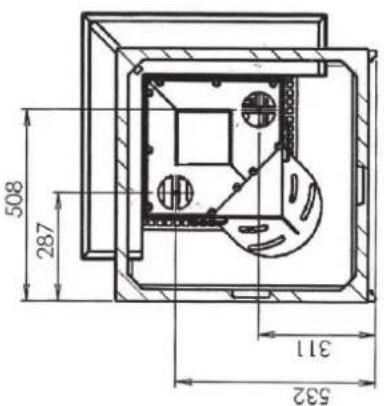

4. Caracteristiques techniques

Modèle : Club W+ II

Puisance nominale : 7,0 kW

Plage d'utilisation : 3,7 - 7,0 kW

Classe énergétique : A+

Indice d'efficacité éner-

gétique EEI: 107

Hauteur:1700mm

Largeur：782mm

Profondeur:761mm

d'accumulation W +

d'accumulation W + : 180 kg

Apte à un fonctionne

ment en continu : oui

Testé et reconnu

conformé à la norme: EN 13240

Prise d'air extérieur : oui

Émissions et rendement énergétique

13% 0_2 Bois / briquettes lignite):

Rendement

energétique (bois /

briquettes lignite) : ≥80,0 / ≥80,0 %

CO: ≤1250 / ≤1250 mg/m³

NOx : ≤200 / ≤200 mg/m³

CnHm : ≤120 / ≤120 mg/m³

Particules fines : ≤40 / ≤40 mg/m³

Débit massique des

fumées: 8,3 g/s

Dépression à

allure nominale : 12,0 Pa

Température moyen

ne des fumées à la

buse: 247°C

buse: 150 mm

Combustible: bois de chauffage

Tailles des buches : 33 cm maxi

Charge nominale

horaire: 2,15 kg/h

Combustibles autorisés : - Buches de bois;

taux d'humidité résiduelle <25%

(combustible à privilégier)

-Briquettes de bois taux

d'humidité résiduelle <12%

-Briquettes de lignite

(pas pour l'Autrique)

Combustibles

interdits :

toutroutercombustible,

dont charbon ou

derivés

conduit de

fumées: 150 mm

Raccordement

parle haut

(sol - haut de buse): 1113 mm

Raccordement

parle haut

(bord arrière - axe

buse(longueur cotés)): 334 (310) mm

Raccordement

par l'arrière

(sol-bas de buse)： 1418mm

Distances de sécurité

arrière:

0 mm

lateral (vitres

létrales):

800 mm

zone de rayonnement

de la vitre :

800 mm

Habillage foyer:

vermiculite

Grille foyere :

surélevée

Verrouillage porte

du foyer:2points

Air primaire régable : oui

Air secondaire régliable

sytème «vitre-propre» : où

Air tertiaire :

oui

raccordement pris

d'air extérieur: 100 mm

Plaquette signalétique à l'arrière de l'appareil

5. Utilisation du poèle

5.1 Consignes generales de sécurité

Pour éviter tout danger, veuillez strictement respecter les consignes ci-dessous :

N'utilisez le foyer qu'en fonction des consi-gnes et instructions contenues dans ce manuel. Veuillez toujours porter des gants de protection!

Pour l'ouverture et la fermeture de la porte, pour toute manipulation des tirettes de réglages et pour le décendrage, veuillez toujours utiliser les ustensiles de protection foumis avec l'appareil (gant de protection, main froide) - Risque de blessures ou de brûlures.

L'appareil ne doit être utilisé qu'à porte fermée.

N'utilisez que les combustibles recommendés.

Ne brûlez jamais de déchets menagers tels qu'aerosols, écipients de métal etc. dans le foyer! Risque d'explosion.

Ne jamais jeter d'eau pour eteindre le feu !

Veuillez informer les enfants des dangers re-presentés par les surfaces chaudes.

Ne laïsez jamais les enfants sans surveillance à proximé de l'appareil.

Les grilles de convection de l'installation ne doivent pas etre fermées, pour eviter toute dangereuse accumulation de la chaleur.

Pour l'allumage, n'utilisez jamais de substances liques inflammbables (essence, alcohol, etc).!

La portedu foyer ne doit etre ouverte que pour l'alimentation en combustible.Nutilisez que les combustibles recommends.

En cas de fonctionnement à l'air ambiant, veuillez vous assurer que la piece est suffisamment alimentétee en air de combustion, rundout si d'autres systèmes de circulation ou d'aspiration d'air (hotte aspirante, VMC, etc.) sont installés dans la même piece.

L'usage de l'appareil est strictement réservé aux femmes. Ne laisser que les enfants seuls à proximé de l'appareil.

Ne laisssez pas l'appareil allumé trop long-temps sans surveillance.

Ne fermez jamais complètement les arrivées d'air tant que le poèle est en fonctionnement à cause des risques de déflagration dus à l'inflammation de gaz combustibles imbrûés.

Pendant la combustion, l'appareil dégage une forte chaleur et les surfaces de la porte, les poignées, la vitre et les conduits de fumées sont brûlants. Veuillez toujours porter un gant de protection pour toute manipulation de ces parties de l'appareil. RISQUE DE BRULURES!

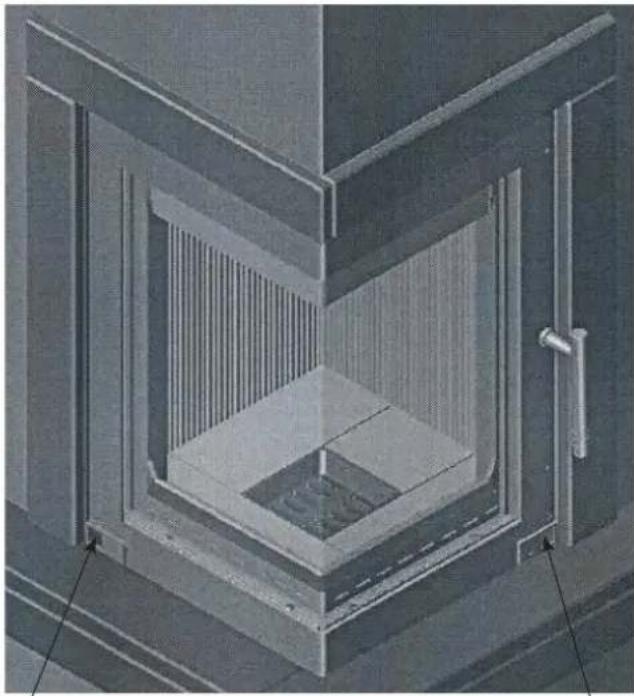

5.2 Reglages d'arrivee d'air

Réglage air secondaire

(tirette complètement repoussée = ouvert; tirette complètement avancée = fermé)

Réglage air primaire

(tirette complètement repoussée = ouvert; tirette complètement avancée = féme)

5.3 Le besoin du combustible approprié

Ce poèle a été concu pour la combustion de bûches de bois non traités, de briquettes de bois et de briquettes de lignite.

Le bois frais doit être fendu en buches et seché sous abri sec et bien ventilé pendant au moins 18 à 24 mois.

Son taux d'humidité résiduelle doit être inférieur à 20 %.

Les bois les比较好 approupés sont les feuillus durs (bouleau, charme, hentre). Ces bois ont une valeur énergétique particulièrement élevé et brûlent de façon propre à condition d'être bien secs.

Les feuillus tendres (tilleul,saule,peuplier) sont a eviter et les résineux (pin,sapin...) en usage permanent sont a proscire.

Évitez les flambees trop vives qui provoquent des surchauffes brutes.

Il est interdit de brûler les substances suivantes :

• bois humides ou traités (bois de récapération traités tels que planches, traverses de chemin de fer, etc...)

• débris de bois ou copeaux

• papier ou cartonnages (sauf pour l'allumage)
• écorces ou déchets d'aggloméré
• matieres plastiques et déchets menagers

Une utilisation correcte du poèle demande un peu d'entrainment. Type du bois utilisé, épaisseur des buches, taux de d'humidité résiduelle, tirage du conduit: ces paramètres ne sont pas constants et demandent que l'on s'y adapte lors de l'utilisation du poèle.

Pour比较好 comprendre l'utilisation de voiture poèle, consultez notre video explicative. Pour cela, veuillez scanner le code QR ci-contre avec votre smartphone ou votre tablette.

5.4 Premier feu

Il convient après l'installation de procéder à un premier feu intense d'au moins une heures sans ouvrir la porte durant cette combustion. Ce premier feu permettra à la peinture de se consolider sur l'appareil. À la combustion, la peinture haute température va se ramollir pour parfaire son application: il est donc fortement déconseilé de toucher ou de fröler le poèle durant cette phase, sous peine d'endommager la peinture. La peinture durcira de manière définitive et permanente durant le refroidissement du poèle.

Pendant cette première chauffe, le poèle dégagera des odeurs et des fumées, phénomène normal dû à la cuisson de la peinture et à l'évaporation des graisses de montage. Veiliez donc à bien ventiler la piece.

5.5 Mise en service

• Ouvrez à fond les arrivées d'air primaire et secondaire. Veuillez vous assurer, s'il y a lieu, que la clé de tirage installée sur le conduit de raccordement est également complètement ouverte.
• Posez 2 ou 3 cubes d'allumage sur le milieu de la grille du foyer, et déposez dessus des brindilles et du petit bois.
• Allumez les cubes et repoussez la porte (ne la fermez pas encore complètement). Vous éviterez ainsi que les gaz de fumées ne se condensent sur la vitre encore relativement froide.
• ÀpRES 5 à 10 minutes, une fois le feu bien lancé, ouvre la portec avec precaution, deposez 2 à 3 buches dans le foyer et refermez hermetiquement la porte.
• ÀpRES environ une demi-heure, quand le feu a bien pris et que le poèle a atteint sa température de service, refermez progressivement l'arrivée d'air primaire. Si le tirage est optimal et le bois de bonne qualité, on pourrait referrer complètement l'arrivée d'air primaire.

• Ne rechargez le poèle qu'une fois le bois consumede; pour cela, veuilles ouvrir la porte avec précaution.

• Il est recommandé de laisser l'arrivée d'air secondaire ouverte au maximum pour que la vitre soit bien « balayée » et ne noircisse pas (système vitreprope).

• Il est préférible de régler la chaleur de la piece au moyen de la quantité de combustible. Une arrivée d'air insuffisante pollue l'environnement inutillement et provoque des dépôts de suie dans le foyer, sur la vitre et dans les conduits.

Veuillez respecter les quantités maximales de combustible et voirlez à bien régler les arrivées d'air une fois que le poèle a atteint sa température de service, comme indiqué dans ce manuel.

Important: En BAISSANT LE Régime de VOIRE POÉLE (fonctionnement au ralenti), vous augmentez la formation d'émissions polluantes! De plus, la vitre aura tendance à noircir.

5.6 Utilisation de briquettes de lignite

L'utilisation de briquettes de lignite est possible soit comme complément au bois, soit comme combustible principal, à allure nominale ou à allure réduite.

• Veillez tout d'abord à la formation d'un lit de brais ses suffisant en utilisant du bois pour l'allumage.
• Placez ensuite 2 à 3 briquettes en travers sur la grille, la troisième briquette pouvant être superposée sur les deux premières. Laissez de l'espace entre les briquettes.

5.7 Chauffage à la mi-saison

Le tirage de la cheminée est pour ainsi dire le « moteur » de votre poèle et résultat de la différence entre la température extérieure et la température ambiante de la pierce.

L'air chaud du foyer, plus léger que l'air froid, s'éligeve, ce qui provoque une dépression ou tirage naturel à l'intérieur du conduit.

À la mi- saison, des températures extérieures de 16^ ou plus peuvent perturber le tirage de votre cheminée.

Dans ce cas, veuillez utiliser des quantités de combustible moindres et ouvre à fond l'arrivée d'air primaire.

Recommendation :

A l'allumage, nos yous conseillons d'alimenter avec moderation le foyer du poele encore froid et de veiller a ce que le feu ne s'em

balle pas trop vite, de façon à ce que les différents matériaux puissant s'adapter progressivement à la chaleur. On évitera ainsi les risques de fissures des pierres refractaires, des problèmes de peinture et de déformation des matériaux.

Recommendation :

Les éventuelles odeurs dues au séchage de la peinture au cours de la première utilisation du poèle disparaîtrent rapidement. Au début, veuillez ouvrir les fenêtres pour bien ventiler la piece.

5.8 Quantités maximales de combustible et réglage de l'air à puissance nominale

Bois:

Quantité : 3 buches

(environ 2,5 -3,0 kg)

Air primaire: fermé

Air secondaire: ouvert

Briquettes de lignite:

Quantité : 3-4 briquettes

(environ 2,3 kg)

Air primaire : ouvert

Air secondaire : 1/4 - 1/2 ouvert

Conseil important en cas d'utilisation à allure faible :

Évitez d'utiliser les tirettes d'arrivée d'air pour réduire l'allure du poèle quand il est alimenté au maximum.

Pour diminuer l'allure, il est préféable de réduire la quantité de combustible tout en veillant à conserver une flamme vivie.

5.9 Decendrage

Veillez à vider régulierement le cendrier. Un troppein de cendres entrave l'arrivee d'air sous la grille et pertube la combustion. De plus, une grille obstruee risque de se deformer par surchauffe.

Veuillez you assurer qu'il ne reste pas de braises dans la cendre. Meme si la cendre est froide, elle peut encore contenir des restes de braises qui pourraient metre le feu à la poubelle utilisée. Utilisez de préference un recipient metallique pouvant le cas échéant receivevoir des cendres encore chaudes.

N'oubliez pas de remettre le cendrier à sa place après le décendrage.

5.10 Nettoyage et entretien

Attention!
Le poèle ne peut être nettoyé
que quand il est complètement
refroidi!

- Entretien des surfaces

Pour nettoyer les surfaces, n'utilise jamais de produits abrasifs, de chiffons microfibre ou de produits liquides sur les surfaces peintes. Utilisez exclusivement un chiffon doux bien sec.

- Nettoyage de la vitre

Le balayage de vitre ( système «vitre-propre») fonctionne au moins en puissance nominale. En cas de fonctionnement au ralenti, le balayage est moins efficace et la vitre peut s'encrasser par endroit. Pour le nettoyage, attendez que l'appareil soit froid et utilisez un chiffon humide trempe dans de la cendre de bois.

En cas d'utilisation de produits du commerce pour vitre de poèles, veillez à ne pas laisser couler ce produit sur les joints et à ne pas vaporiser de produit liquide sur les surfaces peintes!

- Entretien annuel

En début de saison de chauffe, procédez à un nettoyage complet du poèle et débarrasssez les conduits, la chambre de combustion et les circuits de fumées de tout dépôt de suie et de cendres. Pour cela veuillez utiliser un aspirateur menager ou à cendres. Vérifiez également le bon fonctionnement des parties mobiles de l'appareil.

Remarque: une brique fissurée n'attecte pas le bon fonctionnement du poèle.

Recommendation: La peinture du poèle n'atteint sa durée définitive qu'après plusieurs flambées soutenues à puissance nominale. Ce n'est qu'après cela que vous pourrez nettoyer la surface du poèle sans risque d'endommager la peinture.

Recommendation: N'utilisez jamais de détergents agressifs pour nettoyer la surface du poèle. Utilisez plutôt un chiffon doux.

5.11 Ramonage obligatoire

Conformément à la législation, il est obligatoire de procéder à deux ramonages par an, l'un pendant la période de chauffe, l'autre avant la mise en route en automne (ramonage mécanique à l'aide d'un hérisson). Pensez à conserver le certificat de ramonage délivré par le professionnelché charge de l'opération ainsi que les factures.

5.12 Feu de cheminée

L'utilisation d'un combustible inadéquat ou trop humide entraine des dépôts de suie dans la cheminée, ce qui peut entrainer un feu de cheminée!

Si ces dépôts de suie, dus à une combustion incomplete, prenant feu, il en résultat un feu de cheminée!

En cas de feu de cheminée! Dans ce cas, fermez immédi- atement toutes les arrivées d'air du poèle et avertissez les pompiers.

Un professionnel qualifié devra s'assurer par la suite que l'ensemble des installations d'évacuation est bien resté intact (pas de fissures ni de fuites).

6. Assemblage et montage

Attention :

Il est fortement conseilé de prévoir deux personnes pour procédér à l'assemblage et au montage du poèle cheminée.

En raison de son poids,le poèle cheminée est livre en 2 colis.

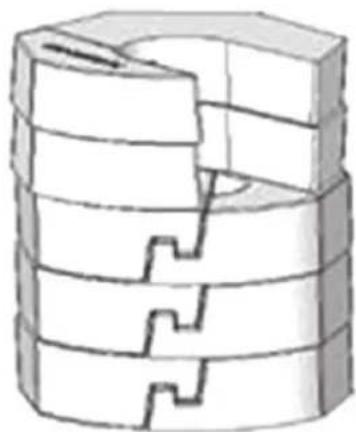

Si vous avez besoin la version « W+», les 4 blocs d'accumulation seront livrés à part.

Le corps de l'appareil est livré sur la palette de transport portant l'autocollant 5621 01.

La palette de transport portant l'autocollant 9214 69/9214 70 contient les éléments suivants:

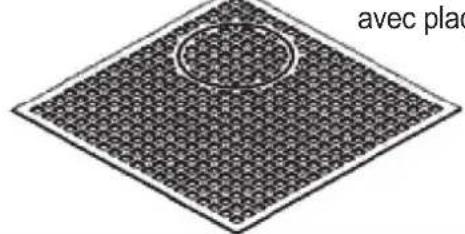

9 Grille de convection

avec plaque ronde amovible

A Barre de distance

avec ouverture d'arrivée d'air droite

B Barre de distance

avec ouverture d'arrivée d'air gauche

C Barre de distance longue

sans ouverture d'arrivée d'air (2x)

D Barre de distance courte

sans ouverture d'arrivée d'air (6x)

E Colle
F Silicone

G Peinture pour

retouches parement

En premier lieu, veuilles bien préparer le raccordement au conduit de fumées ainsi que les mesures de protection du sol en fonction des consignes de sécurité en vigueur (protection incendie).

Vous pourrez ensuite commencer l'assemblage du poèle.

Étape 1

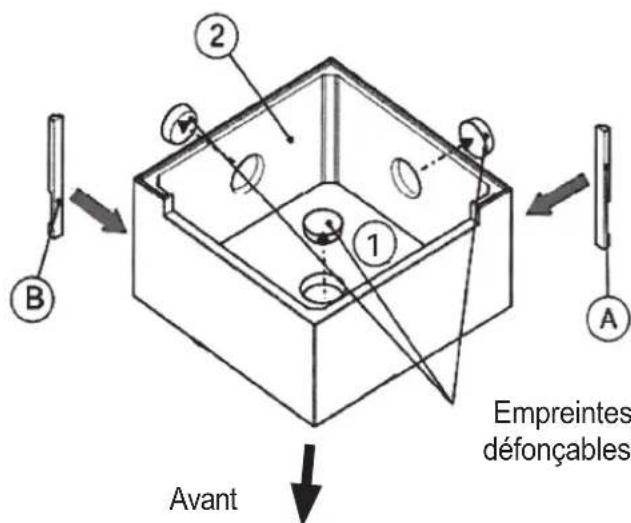

La plaque support (1) comporte 1 empreinte defonçable (vers le bas) et l'objet socle (2) 2 empreintes defonçables (vers l'arrière gauche / vers l'arrière droit) pour le passage d'un raccordement à une prise d'air extérieur si nécessaire.

Choisissez l'empreinte qui convient et enforcez uniquement celle-ci. Les autres possibilités de passage restent bien fermées.

Étape 2

Collez la barre de distance avec ouverture d'arrivée d'air droite (A) et la barre de distance avec ouverture d'arrivée d'air gauche (B) sur les angles correspondants de l'élement socle (2) à l'aide de la colle (E) - comprise dans la livraison comme indiqué sur le croquis ci-contre.

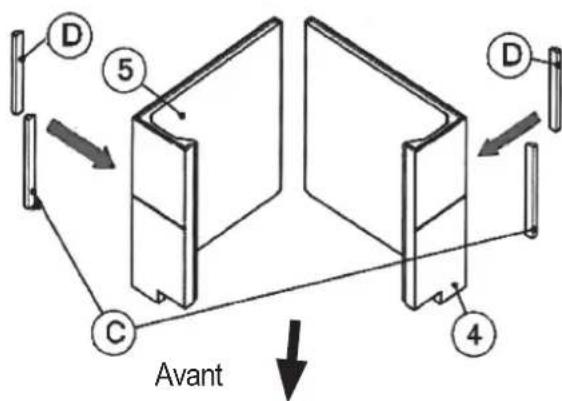

Étape 3

Collez les 2 barres de distance longues sans ouverture d'arrivée d'air (C) et 2 barres de distance courtes sans ouverture d'arrivée d'air (D) sur les angles correspondants des éléments lateraux gauche (5) et droit (4) à l'aide de la colle (E)-comprise dans la livraison- comme indiqué sur le croquis ci-contre.

Étape 4

Collez 2 barres de distance courtes sans ouverture d'arrivee d'air (D) sur I'ellement de ceinturage (6) a laide de la colle (E) - comprise dans la livraison- comme indiqued sur le croquis ci-contre.

Attention:

Veillez à respecter scrupuleusement les instructions d'utilisation de la colle (E) !

Étape 5

Valable uniquement en cas de raccordement par l'arrière!

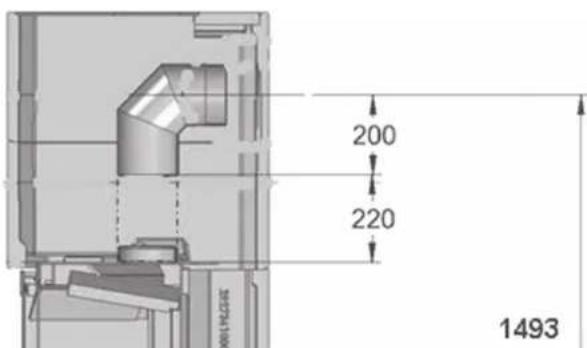

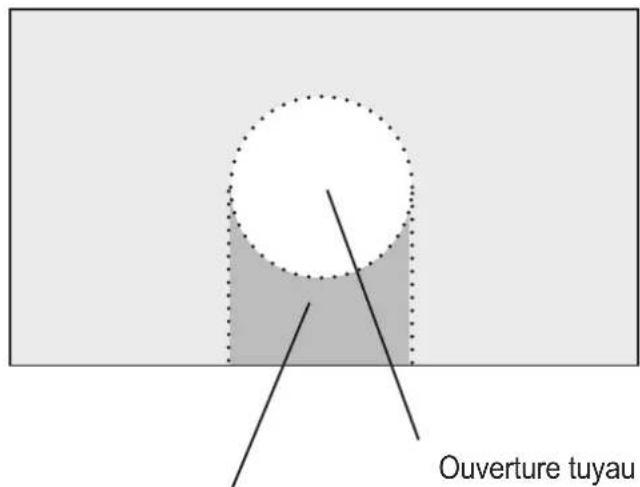

Il faut équiper l'élement supérieur de finition (7) d'une ouverture pour le tuyau à l'endetroit qui convient. Veuillez également noter les étapes 12 et 13.
- Pour cela, positionnez tout d'abord le coude sur le corps de l'appareil et tracez la position de l'ouverture pour le tuyau.
- Percez ensuite un cercle à l'aide d'un foret à pierre ordinaire (par ex. 8 mm) en suivant la ligne préalab lement tracee.
- Si, par manque de place, le coude ne peut pas etre monte apres l'installation de I'elément supereur de finition (7), il faudra agrandir l'ouverture ronde vers le bas.

Attention :

Pour des raisons de sécurité incendie, cette ouverture supplémentaire sur le bas du tuyau doit être imperativement refermée après le montage!

Ouverture supplémentaire

Étape 6

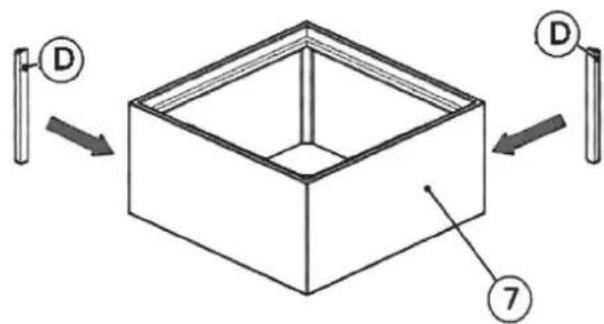

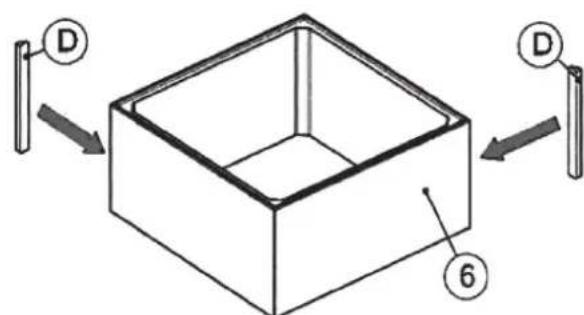

Collez 2 barres de distance courtes sans ouverture d'arrivée d'air (D) sur l'élement supérieur de finition (7) à l'aide de la colle (E) - comprise dans la livraison- comme indiqué sur le croquis ci-contre.

Une fois ces travaux de préparation achievés, vous pouvez procéder au montage de votre poèle chiminée :

Étape 7

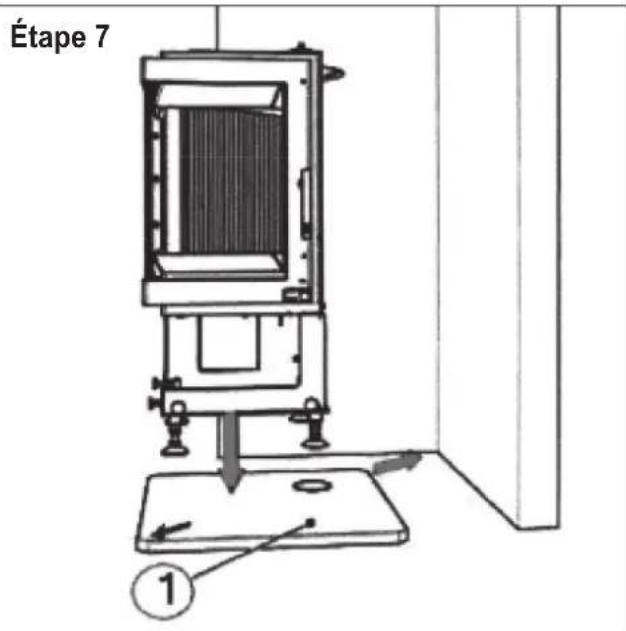

Placez la plaque support (1) (au besoin préalablement perforée) sur la position indiquée. La plaque suport (1) doit être absolutement horizontal et placee bien en angle droit par rapport aux murs d'adossement. Compensez si nécessaire la mise a niveau à l'aide de cales adéquates.

Si une prise d'air extérieur est souhaitée, il faut que le tuyau de raccordement (Ø 100 mm) dépasse de la plaque d'environ 30 à 40 mm. Le raccordement à la buse sera effectué par la suite à l'aide d'un tuyau flexible en aluminium.

Positionnez maintainant le corps de l'appareil sur la plaque support (1) comme indiqué sur le croquis ci-contre et ajustez-le soigneusement en position horizontale à l'aide de ses pieds régables.

La distance entre la surface de la plaque support et le bord inférieur de la porte du foyer doit être de 398 mm.

Étape 8

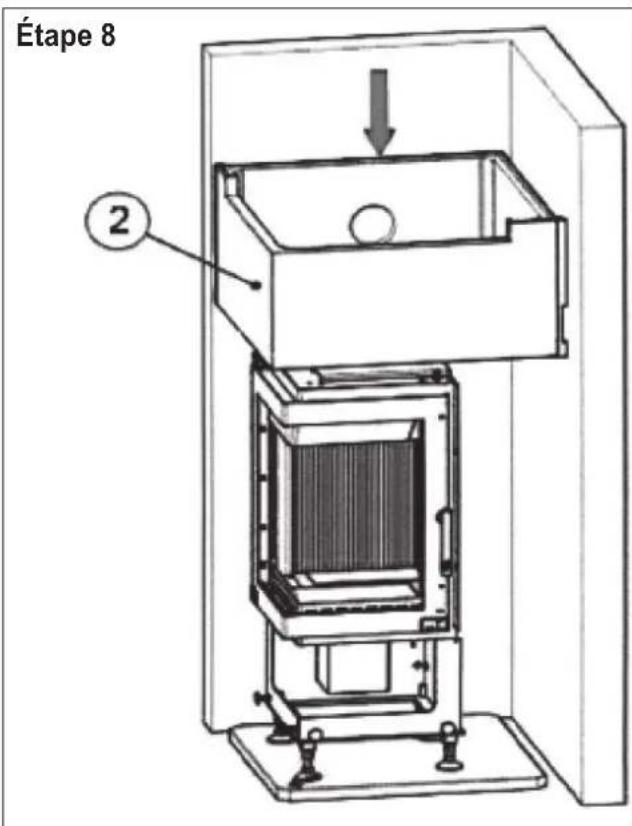

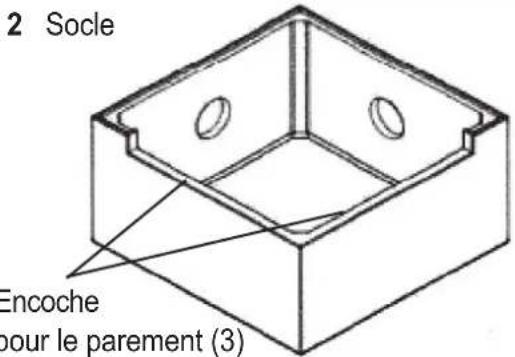

Soulevez avec précaution l'objet socle (2) au-dessus du corps de l'appareil et faites-le descendre jusqu'au sol à travers le corps de l'appareil et la plaque support (1).

L'element socle (2) doit maintainer etre soigneusement positionné à l'horizontal. Corrigez eventuèlement sa position à l'aide de cales adéquates.

Effectuez maintainant, si souhaite, le raccordement à l'air extérieur.

Veuillez utiliser pour cela un tuyau flexible en aluminium (Ø 100 mm) et fixez-le à ses deux extrémités à l'aide de colliers de fixation.

Le tuyau flexible en aluminium ainsi que les colliers de fixation ne sont pas compris dans la livraison.

Étape 9

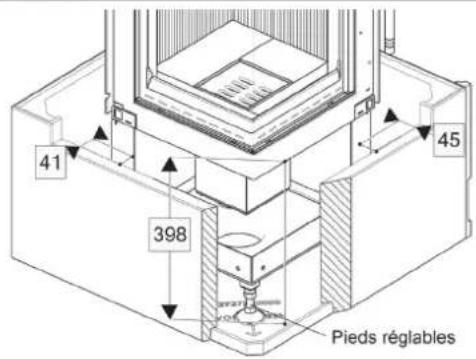

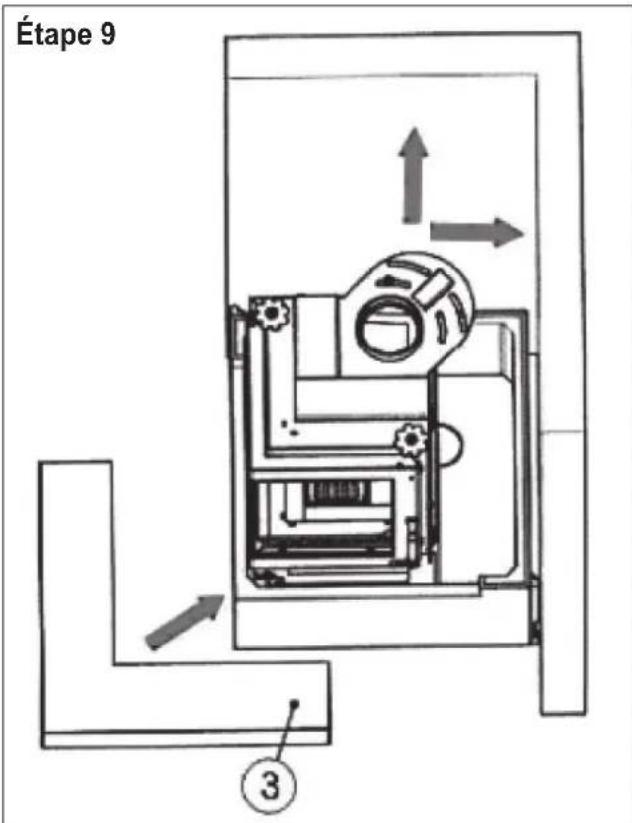

Procedez maintainant à l'installation du parement (3) comme indiqué sur le croquis ci-contre. Pour cela, poussez le parement (3) sur l'encoche de l'élement socle (2) prévue à cet usage jusqu'à obtenir un alignement parfait aussi bien sur la droite que sur la gauche.

Ce faisant, veillez à maintainir un interstice d'au moins 2 mm entre le bord inférieur de la porte du foyer et le parement (3).

Tenez également compte de l'épaisseur de la couche de colle à appliquer (environ 2mm).

Faites l'essay d'ouvrir et de fermer la porte du foyer.

Corriguez soigneusement la position du corps de l'appareil à l'aide de ses pieds régables et repousse-sez-le jusqu'au bord arrêté du parement tout en vérifiant continuèlement sa position.

Mantement retirez le parement (3). Appliquez une mince couche de colle (E) d'environ 2 mm sur la surface de l'encote de I'elément socle.

Replacez avec précision le parement (3) et appuyez fermement.

Veillez à éliminer immédiatement tout excès de colle!

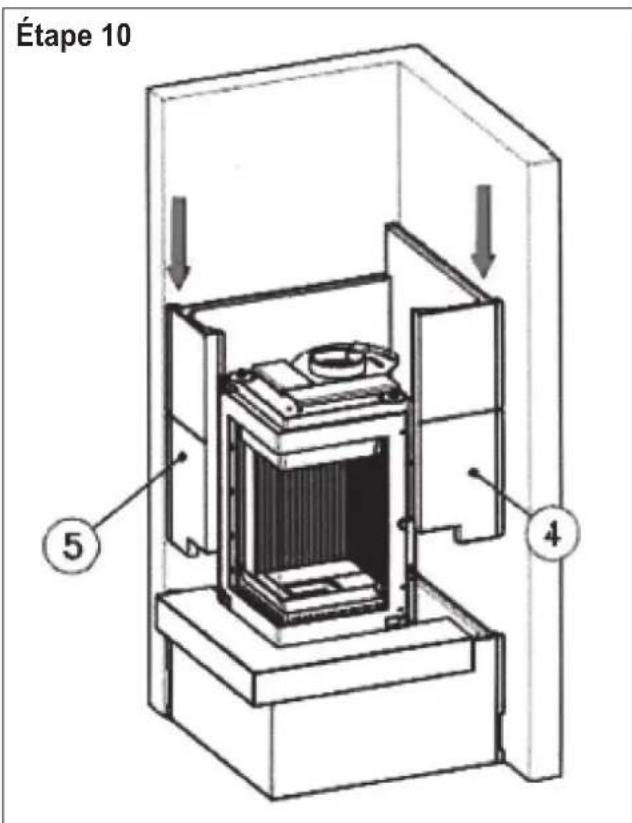

Étape 10

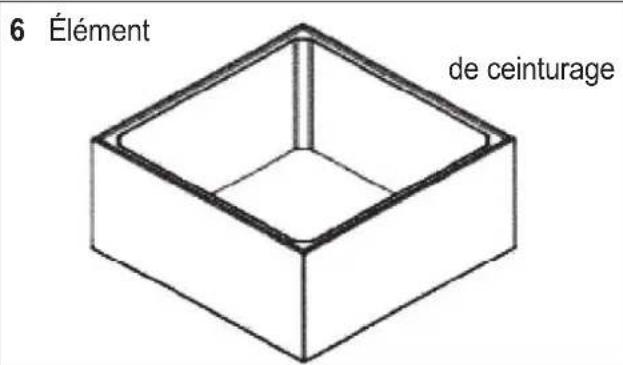

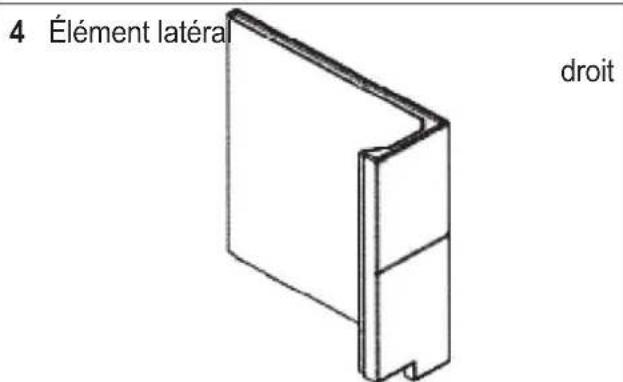

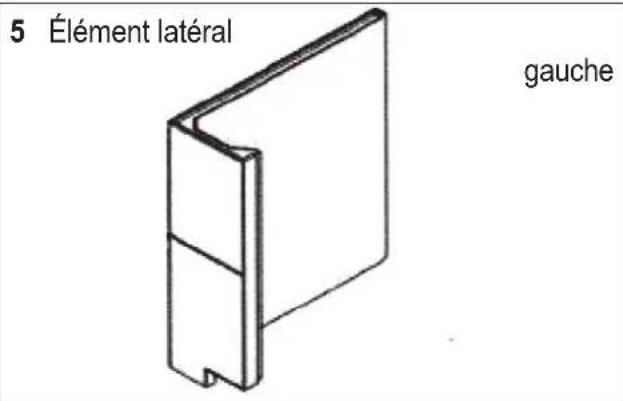

Positionnez dans une première étape l'objet latéral gauche (5) et l'objet latéral droit (4) sans appliquer de colle.

Contrôlez soigneusement leur position par rapport au corps de l'appareil et aux murs d'adossement.

Appliquez une couche de colle d'environ 2mm sur le bord inférieur de I'element lateral gauche (5) et de I'element lateral droit (4).

Replacez maintainant I'elément l'etral gauche (5) et I'elément l'etal croit (4) à leur place et appuyez fermement.

Veillez à éliminer immédiatement tout excès de colle!

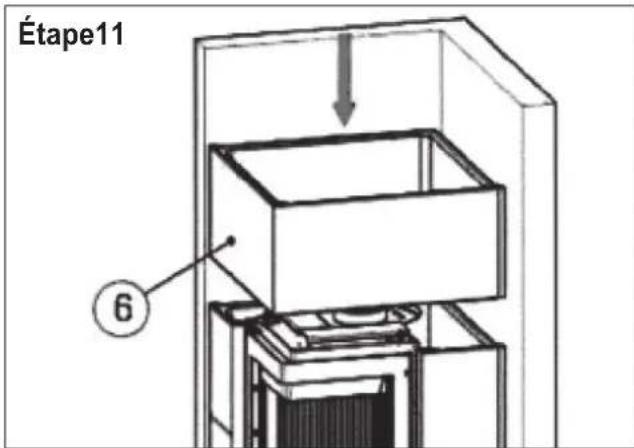

Étape 11

Appliquez une couche de colle d'environ 2mm sur le bord supérieur de I'elément lateral gauche (5) et de I'elément lateral croit (4).

Posez l'élément de ceinturage (6) et appuyez fermement.

Veillez à éliminer immédiatement tout excès de colle!

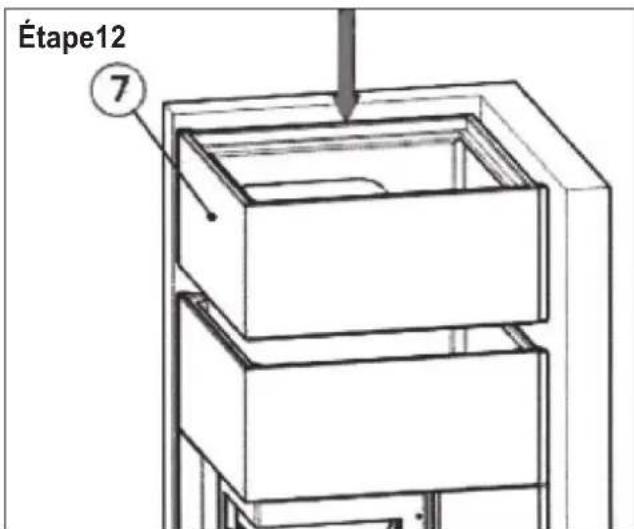

Étape 12

Appliquez une couche de colle d'environ 2mm sur le bord supérieur de I'elément de ceinturage (6). Posez I'elément supérieur de finition (7) et appuyez fermement.

Veillez à éliminer immédiatement tout excès de colle!

Étape 13

En cas de raccordement par l'arrière, il faut raccourcir un tuyau droit (Oranier Art. Nr. 920244) pour obtenir une longueur d'environ 270~mm et le compléter avec un coude de 90^ (Oranier Art.Nr. 9212 84).

En cas de raccordement des fumées par le haut, il faut poser un tuyau droit sur la buse du corps de l'appareil et le faire passer par l'ouverture prévue à cet usage sur la grille de convection (9). Pour cela, veuillez otez la plaque ronde amovible de la grille de convection (9).

Étape 14

(valableseulement pourI'option + ）

Le poèle chiminee peut être équipé en option du kit d'accumulation « W+», un système d'accumulation de chaleur hautement performant. « W+ » emmagasin de grosses quantités de chaleur pendant la combustion, ce qui favorise une diffusion de chaleur particulièrement homogène tant que le poèle fonctionne. Àpres extinction du poèle, l'accumulateur de chaleur continue à diffuser petit à petit et pendant des heures une agreable chaleur douce et rayonnante sans qu'on ait à réalimer le poèle.

Avec le système « W+», vous obtenez donc une longue diffusion de chaleur constante et homogène, ce qui améliore de façon significative les performances de chauffage de votre poèle.

Les blocs « W+ » doivent être introduits par le haut pour être placés sur le corps de l'appareil.

Attention: L'utilisation du kit « W+ » dans l'appareil Club nécessite seulement 5 blocs d'accumulation; il restera 2 blocs non utilisés.

Les blocs d'accumulation « W+ » sont disponibles en option - N° d'article: 9214 92.

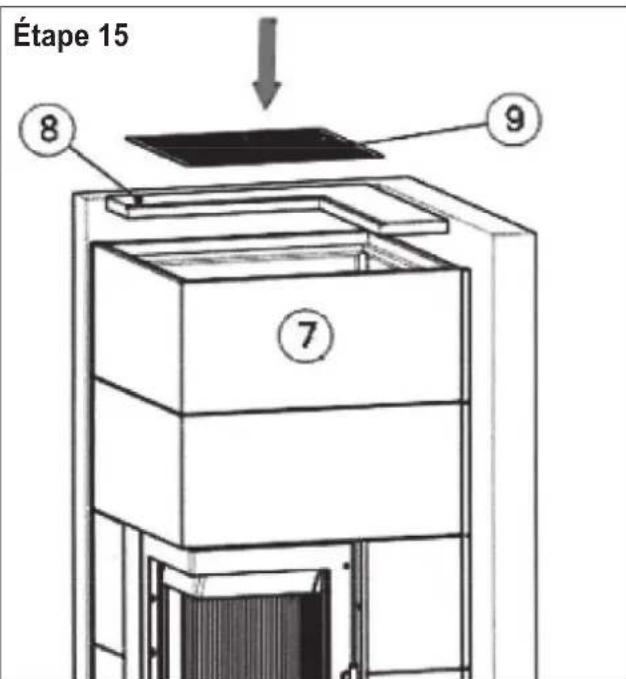

Étape 15

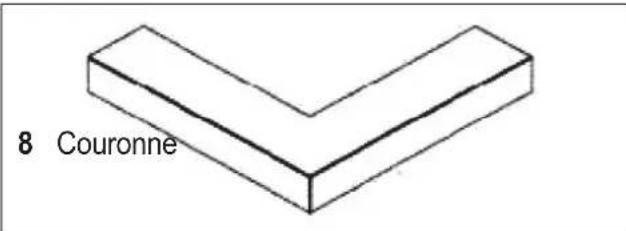

Posez la couronne (8), sans la fixer, sur l'objet de finition (7) comme indiqué sur le croquis ci-contre. Ne pas utiliser de colle!

Posez ensuite les grilles de convection (9).

Ne pas utiliser de colle!

Attention :

La surface de l'habillage doit ensuite etre peinte a laide d'une peinture murale courante (non comprise dans la livraison).

GARANTIE CONTRACTUELLE JUSTUS POELES BOIS / POELES CHEMINEES/ FOYERS

Nous garantissons nos apparèils contre tout vice de fabrication dans les limites des dispositions ci-après:

-la garantie est limitee a I'ehange ou a la reparation en nos usines des pieces reconnues defectueuses par nos services, après examet et controle en nos usines, a I'exclusion de toute autre indemnite.

• les pieces incriminées sont à returner à votre revendeur avec copie de la facture d'achat et d'installation de l'appareil. Les frais de démontage et de remontage, les frais de main-d'oeuvre ainsi que les évventuels dommages occasionnés par le transport ne peuvent enaucun cas être imputés au fabricant.

La durée de garantie est de

• 2 ans pour les poêles bois, poêles cheminée, foyers, de chauffage par convection
• 2 ans pour les poêles bois, foyers, de chauffage de type hydro.

La garantie court à partir de la date de livreaison de l'appareil par l'instandateur, et ne peut s'appliquer que si votre apparéil a été installé dans le respect des normes, des règes de l'art et conformément aux règles techniques rappelées dans la notice jointe à l'appareil.

ORANIER décline toute responsabilité en cas de dommages directs ou indirects causés par l'utilisation de pieces de rechange qui ne sont pas d'origine.

La garantie ne s'applique que dans la mesure ou les recommandations et régles de fonctionnement de la notice de l'appareil sont strictement suivies.

Sont exclus de la garantie

• les joints
• les garnitures réfractaires du corps de chauffe
• les deflecteurs et grilles foyeres
• les habillages décoratifs pierres, marbes ou granit qui peuvent partager des nuances de couleur ou de texture, des inclusions ou des veinages inherents à ces matérieliaux naturels et qui de ce fait ne peuvent pas été considérés comme des defaults
• les habillages décoratifs en céramique qui peuvent présenter des variations de couleur et des craque

lures appelées «faïençage», caractéristiques naturelles et inherentes au matériel et à l'utilisation.

• les vitres des poëles. Elles sont en vitrocéramique, résistantes à des températures de l'ordre de 800^ , températures jamais atteintes en usage courant dans le corps de chauffe. Les accidents mécaniques du verre ne pourrait résultat que d'un choc, d'une mauvaise utilisation ou d'une mauvaise installation et sont de ce fait exclus de la garantie
• tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non-respect des prescriptions de la notice.

Généralités

• Les interventions du revendeur et le remplacement eventuel de pieces au titre de la garantie ne sauraient prolonger la durée de la garantie. Les nouvelles pieces ne seront couvertes que par la durée de garantie initiale restante.
• La société décline toute responsabilité pour les dommages matériels et corporels causés directement ou indirectement aux personnes, animaux ou choses suite à la non-observation des prescriptions de la notice d'installation et d'utilisation jointe à l'appareil.
• Sont exclus de la garantie toutes les conséquences dévenements non-imputables au produit, tel que décharge électrique suite à orage ou défaut électrique, inondation, incendie, secousses sismiques, événements climatiques etc.

Les dispositions de la garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults et vices cachés qui s'appliquent dans les conditions des articles 1641 et suivants du code civil et des dispositions relatives à la garantie de conformité visées aux articles 211-4, 211-5 et 211-12 du code de la consommation.

Installateur Terminwunsch

ELV = Raccordement prise d'air extérieur

Signe pour le fabricant et en son no

En accord avec le réglement des produits de construction (EU) n

1. System oder Systeme zur Bewertung und Überprüfung der Leistungsbestandigkeit des Bauprodukts gemäß Anhang V: System(s) of assessment and verification of constancy of performance of the construction product: Système d'évaluation et de verification de la constance des performances du produit de construction, évaluation de la constance du produit de construction

System 3 System 2

System 3

Typ / Type / Type:	Club W+ II
Seriennummer / Serial number / Numéro de série :	5621 A02
Fertigungsnummer / Fabrication number / Numéro de fabrication :
Prüfstempel, Datum: Inspection stamp, date: Tampon de contrôle, date :

A mentionner en cas de commande de pieces de rechange ou en cas de demande d'intervention SAV! Veuillez nous communiquer le type, le numero de série, les reférences de votre modèle, ainsi que le numero de fabrication et la date du tampon de contrôle. Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modele de votre apparéil dans le tableau ci-dessous.

Variante / Identification Code / Rérérences type d'appareil:

Naturstein Ruvina

Natural stone Ruvina 5621 30 A02

Béton / Ruvina

Beton Schiefer

Concrete slate 562190 A02

Béton / Ardoise
