MODE D'EMPLOI SM101C HAGER

Danger et avertissement Le montage de ce produit ne peut êtreeffectué que par des professionnels.Le non respect des indications de la présentenotice ne saurait engager la responsabilité duconstructeur. Risque d’électrocution, de brûlures ou d’explosion

• L’installation et l’entretien de cet appareil nedoivent être effectués que par du personnelqualifié• avant toute intervention sur l’appareil, coupez lesentrées tensions, court-circuitez le secondaire dechaque transformateur de courant et coupezl’alimentation auxiliaire de l’appareil• utilisez toujours un dispositif de détection detension approprié pour confirmer l’absence detension• replacez tous les dispositifs, les portes et lescouvercles avant de mettre cet appareil soustension• utilisez toujours la tension assignée appropriéepour alimenter cet appareil.Si ces précautions n’étaient pas respectées, celapourrait entraîner des blessures graves. Risque de détérioration de l’appareil Veillez à respecter:• la plage de tension d’alimentation auxiliaire• la plage de fréquence du réseau 50 ou 60 Hz• une tension maximum aux bornes des entréestension de 520 V AC phase/phase ou 300 V ACphase/neutre• un courant maximum de 6 A aux bornes desentrées courants (I1, I2 et I3) Opérations préalables

our la sécurité du personnel et du matériel, il est mpératif de bien s’imprégner du contenu de cettenotice avant la mise en service.Au moment de la réception du colis contenant leSM101C, il est nécessaire de vérifier les points uivants : l’état de l’emballage, le produit n’a pas eu de dommage pendant le ransport,• la référence de l’appareil est conforme à votrecommande,• la présence de la résistance de fin de ligne120 Ohm, une notice d’utilisation. Recommandations

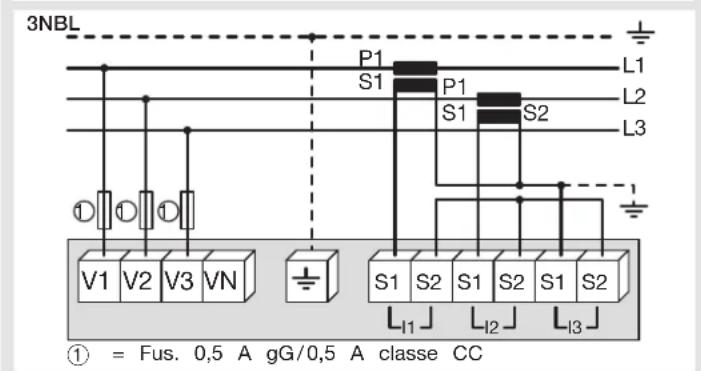

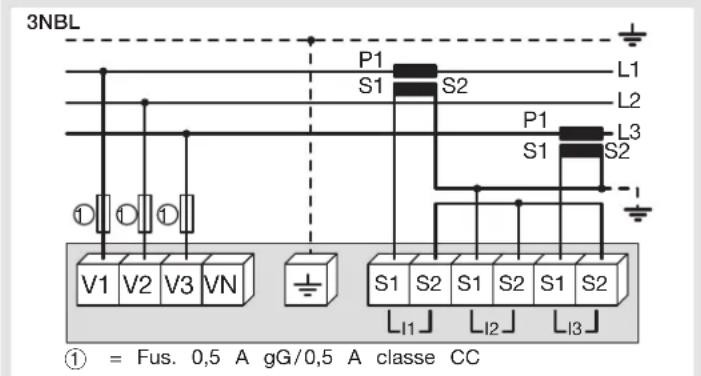

• éviter la proximité avec des systèmes générateursde perturbations électromagnétiques,• éviter les vibrations comportant des accélérationssupérieures à 1G pour des fréquences inférieuresà 60Hz. Présentation 1 Clavier 5 touches pour visualiser l’ensemble des mesures et modifier les paramètres deconfiguration 2 Afficheur LCD rétroéclairé 3 Phase 4 Valeurs 5 Unité 6 Indicateur d’activité sur les bus de communication 7 Indicateur de comptage de l’énergie active Assistance Vérifiez l’alimentation auxiliaire• Rétroéclairage éteintVérifiez la configuration du rétroéclairage• Tensions = 0Vérifiez le raccordement• Courants = 0 ou erronésVérifiez le raccordementVérifiez la configuration du TC• Puissances et facteurs de puissance(PF) erronésLancez la fonction de test du raccordement• Phases manquantes sur l’afficheurVérifiez la configuration du réseau Raccordement Lors d’une déconnexion du produit, il estindispensable de court-circuiter les secondaires dechaque transformateur de courant.Pour plus d’informations sur ce produit, merci denous consulter. C=0.1Wh/impV1 V2 V3 1 I2 I3

aractéristiques des fonctions

Réseau équilibré / Balanced network / Symmetrisches Netz 3BL / 4BL V1 V2 V3 VN

Intégration de la puissance active

Entrée en programmation

Transformateur de courant

Intégration des courants

ommunikations adresse

Parité de communication

étroéclairage Backlit

Lors du test, le SM101C doit avoir du courant et de la tension sur chacune des phases. De plus, cette fonction considère que le FP de l’installation est compris

i le FP de l’installation n’est pas compris dans cette zone, cette fonction ne peut être utilisée.

• En 4 BL / 3 BL /2BL/ 1 BL, le raccordement des TI est uniquement contrôlé.

• En 4NBL et 3 NBL l’ensemble du raccordement est contrôlé.

• Err 0 = aucune erreur

• Err 1 = inversion du raccordement du TC sur la phase 1

• Err 2 = inversion du raccordement du TC sur la phase 2

• Err 3 = inversion du raccordement du TC sur la phase 3

• Err 6 = inversion en tension entre V3 et V1 Pour les Err 1, Err 2 et Err 3, la modification peut se faire via le SM101C ou manuellement en corrigeant le raccordement des courants. Pour les Err 4, Err5 et Err 6 la modification doit se faire manuellement en corrigeant le raccordement des tensions

e opération de test Remarque: cette opération ne tient pas compte des modifications effectuées lors du premier test.
