Type de produit	Marteau perforateur
Puissance	800 W
Fréquence de frappe	4000 coups/min
Énergie par coup	2.5 J
Vitesse à vide	0-1000 tr/min
Poids	4.5 kg
Applications	Perçage dans le béton, la maçonnerie et le métal
Maintenance	Vérifier régulièrement les balais, nettoyer les filtres et lubrifier les pièces mobiles
Sécurité	Utiliser des lunettes de protection, des gants et un casque anti-bruit
Accessoires inclus	Mandrin SDS Plus, poignée supplémentaire, mallette de transport
Garantie	2 ans

FOIRE AUX QUESTIONS - TE 200022 HILTI

Comment puis-je démarrer le marteau HILTI TE 200022 ?

Pour démarrer le marteau HILTI TE 200022, assurez-vous que l'outil est branché sur une source d'alimentation, puis appuyez sur le bouton de démarrage situé sur le côté de l'outil.

Que faire si le marteau ne fonctionne pas ?

Vérifiez que l'outil est correctement branché et que la prise de courant fonctionne. Si le problème persiste, vérifiez le fusible ou contactez le service après-vente.

Comment changer les accessoires du marteau ?

Pour changer les accessoires, assurez-vous que l'outil est éteint et débranché. Utilisez le mécanisme de verrouillage pour libérer l'accessoire actuel, puis insérez le nouveau accessoire jusqu'à ce qu'il soit verrouillé en place.

Quel type de lubrifiant dois-je utiliser pour le HILTI TE 200022 ?

Utilisez un lubrifiant recommandé par HILTI, tel que de l'huile de machine légère, pour maintenir les pièces mobiles en bon état de fonctionnement.

Comment nettoyer mon marteau HILTI TE 200022 ?

Pour nettoyer le marteau, débranchez l'outil et utilisez un chiffon sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Le marteau surchauffe, que devrais-je faire ?

Si le marteau surchauffe, arrêtez l'utilisation immédiatement et laissez-le refroidir. Vérifiez également que les orifices de ventilation ne sont pas obstrués.

Quelle est la garantie du HILTI TE 200022 ?

Le HILTI TE 200022 est généralement livré avec une garantie de 2 ans. Pour plus de détails, veuillez consulter le manuel d'utilisation ou contacter le service client.

Où puis-je trouver des pièces de rechange pour mon marteau ?

Les pièces de rechange peuvent être commandées directement auprès de HILTI ou via leur site internet. Assurez-vous d'avoir le numéro de modèle à portée de main.

Comment savoir si mon marteau nécessite un entretien ?

Si vous remarquez des performances réduites, des bruits inhabituels ou une surchauffe fréquente, il est conseillé de faire vérifier et entretenir votre marteau par un professionnel.

Puis-je utiliser le HILTI TE 200022 pour des applications autres que le perçage ?

Oui, le HILTI TE 200022 est polyvalent et peut être utilisé pour des applications de burinage et de démolition, selon les accessoires installés.

MODE D'EMPLOI TE 200022 HILTI

Mode d'emploi original

1 Indications relatives au mode d'emploi

1.1 À propos de ce mode d'emploi

• Avertissement ! Il convient de lire et comprendre toute la documentation jointe, y compris, sans s'y limiter, les instructions, avertissements de sécurité, illustration et spécifications fournies avec le présent produit. Prenez connaissance de toutes les instructions, avertissements de sécurité, illustrations, spécifications et fonctions du produit avant de l'utiliser. Tout manquement à cette obligation peut entraîner un choc électrique, un incendie, et/ou des blessures graves. Conservez l'ensemble des avertissements et instructions pour consultation ultérieure.
• Les produits MILTI sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.
• La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole .
• Ne pas prêter ou céder le produit à un autre utilisateur sans lui fournir le présent mode d'emploi.

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés :

DANGER

DANGER !

Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.

AVERTISSEMENT

AVERTISSEMENT !

Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.

ATTENTION

ATTENTION !

Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des dégâts matériels.

1.2.2 Symboles dans le manuel d'utilisation

Les symboles suivants sont utilisés dans le présent manuel d'utilisation :

Respecter le manuel d'utilisation

Pour des conseils d'utilisation et autres informations utiles

Maniement des matériaux recyclables

Ne pas jeter les appareils électriques et les accus dans les ordures ménagères

Hilti Accu Li-Ion

Hilti Chargeur

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations :

Ces chiffres renvoient à l'illustration correspondante au début du présent manuel d'utilisation.

3

La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte.

Les numéros de position sont utilisés dans l'illustration Vue d'ensemble et renvoient aux numéros des légendes dans la section Vue d'ensemble du produit.

Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

1.3.1 Symboles sur le produit

Les symboles suivants peuvent être utilisés sur le produit :

Le produit prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android.

Double isolation

Uniquement destiné à une utilisation à l'intérieur

Courant continu

Courant alternatif

Si présent sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien.

Si présent sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien.

2.1 Indications générales de sécurité

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéristiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures.

Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisation futures.

• Ce produit ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou n'ayant pas suffisamment d'expérience et ne disposant pas des connaissances requises.
  ▶ Veiller à ce que les enfants ne jouent pas avec le produit.
  Monter le chargeur de manière à ce qu'un accu introduit ne puisse pas tomber.

2.2 Utilisation et emploi soigneux des chargeurs

Pour éviter tout risque de blessure, le chargeur doit exclusivement servir à charger les accus Li-Ion Hilti autorisés.
L'endroit où se trouve le chargeur doit être propre, frais et à l'abri du gel.
- Pendant le processus de charge, le chargeur doit pouvoir libérer de la chaleur, c'est la raison pour laquelle les ouïes d'aération doivent être dégagées. Ne pas charger dans un récipient fermé.
- Entretenir soigneusement le produit. Vérifier qu'aucune pièce n'est cassée ou endommagée de telle sorte que le produit ne fonctionne plus correctement. Si des pièces sont endommagées ou cassées, faire réparer le produit avant de continuer à l'utiliser.
- Utiliser les chargeurs et les accus correspondants conformément aux présentes instructions et comme indiqué pour ce type d'appareil spécifique. L'utilisation des chargeurs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
- Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a risque d'incendie.
- Tenir l'accu ou le chargeur non utilisé à l'écart de tous objets métalliques tels que les agrafes, pièces de monnaie, clés, clous, vis ou autres, qui peuvent provoquer un pontage des contacts de l'accu ou du chargeur ou un court-circuit. Un court-circuit entre les contacts d'accu et de charge peut provoquer des brûlures et un incendie.
▶ Ne pas stocker l'accu sur le chargeur. Retirer toujours l'accu du chargeur après la charge.

2.3 Utilisation et emploi soigneux des batteries

• Respecter les consignes de sécurité suivantes relatives à la manipulation et à l'utilisation des accus Li-Ion. Le non-respect de telles mesures risque de provoquer des irritations cutanées, des blessures graves corrosives, des brûlures chimiques, des incendies et/ou des explosions.
• Utiliser les accus uniquement dans un état techniquement impeccable.
• Traiter les accus avec soin pour éviter les endommagement et les fuites de liquides très nocifs pour la santé !
  Les accus ne doivent en aucun cas être modifiés ou manipulés !
• Il est interdit de démonter, écraser, chauffer les accus à une température supérieure à 80 °C (176 °F) ou de les jeter au feu.
• Ne pas utiliser ni recharger d'accus ayant subi un choc ou ayant été endommagés de quel-qu'autre manière. Vérifier régulièrement l'absence de traces d'endommagement sur les accus.
  ▶ Ne jamais utiliser d'accus recyclés ou réparés.
  ▶ Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion.
  ▶ Ne jamais exposer les accus à un rayonnement direct du soleil, des températures élevées, des étincelles ou des flammes nues. Il y a alors risque d'explosions.
  ▶ Ne jamais toucher les pôles avec les doigts, des outils, des bijoux ou tout autre objet métallique. Cela peut endommager l'accu et entraîner des dommages matériels et des blessures.
• Maintenir les accus à l'abri de la pluie, de l'humidité et des liquides. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures, des incendies ou des explosions.
  ▶ Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi correspondant.
• Ne pas utiliser ni stocker l'accu dans des environnements présentant des risques d'explosion.

Si l'accu est trop chaud pour être touché, il est probablement défectueux. Placer l'accu dans un endroit bien visible, non inflammable et suffisamment éloigné de matériaux inflammables. Laisser l'accu refroidir. Si, après une heure, l'accu est toujours trop chaud pour être saisi, c'est qu'il est défectueux. Contacter le service après-vente Hilti ou consulter le document « Instructions de sécurité et d'utilisation pour les accus Li-Ion Hilti ».

Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. Lire les remarques relatives à la sécurité et à l'utilisation des accus Li-Ion Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.

3 Description

3.1 Vue d'ensemble du produ

① Accu
② Indicateur d'état - Accu
③ Bouton de déverrouillage de l'accu
④ Affichage de l'état de fonctionnement du chargeur
⑤ Trous pour le montage mural
⑥ Sortie d'air
⑦ Prise d'air
⑧ Interface d'accu

3.2 Utilisation conforme à l'usage prévu

Le produit décrit est un chargeur portable pour accu Li-Ion Hilti à tension nominale de 21,6 V. Selon la version nationale, il est destiné au branchement à des prises de 100 à 127 V ou de 220 à 240 V en courant alterna. Le chargeur peut être posé sur des surfaces planes ou être monté sur un mur.

• Vous trouverez les accus Li-Ion Hilti homologués pour ce produit dans cette liste.
• Les accus ne sont pas tous disponibles sur tous les marchés.

Caractéristiques produit

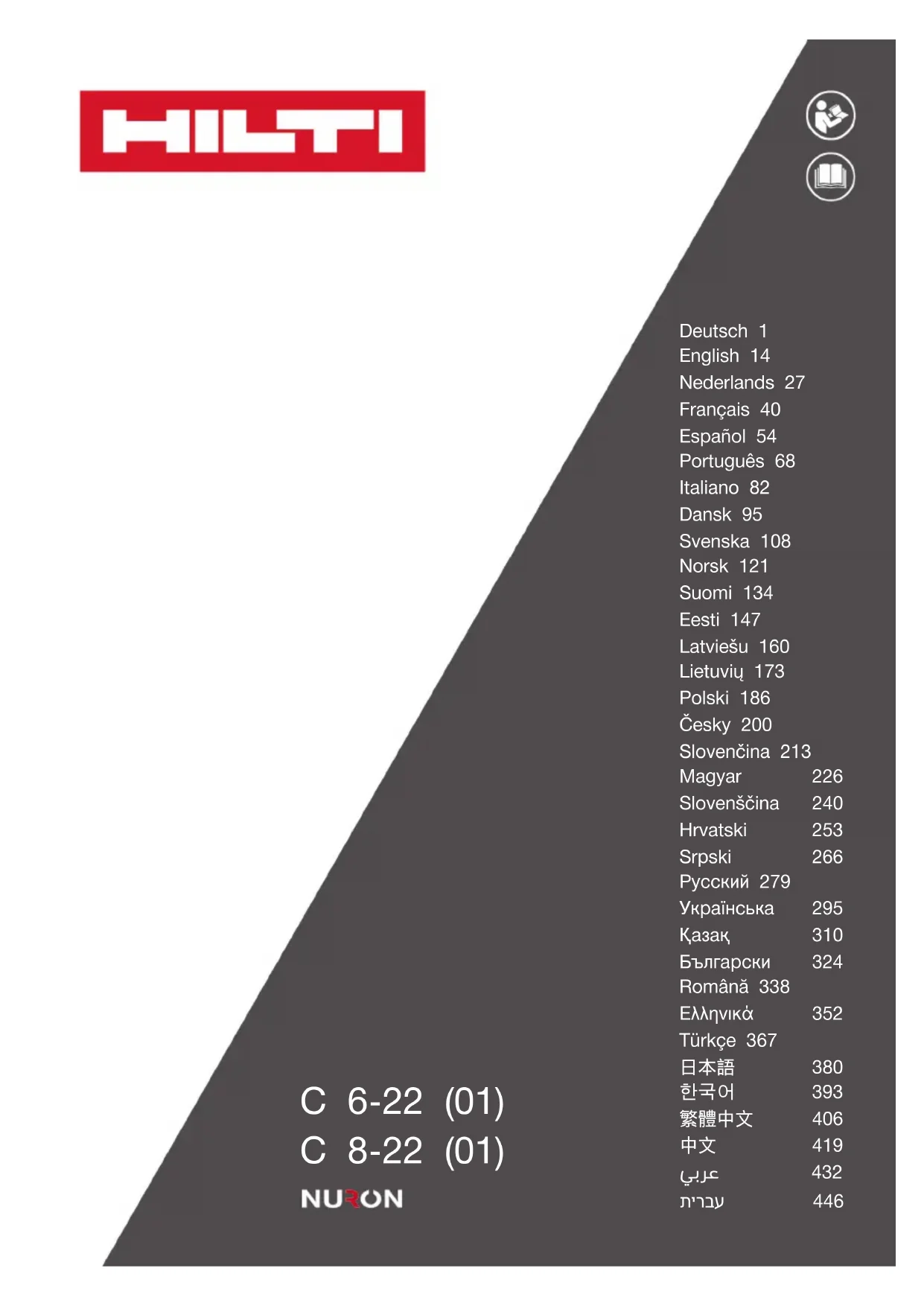

Chargeur C 6-22 | C 8-22
Génération 01
N° de série 1 - 999999999999

3.3 Affichage de l'état de fonctionnement du chargeur

État Signification
La LED s'allume en vert. Le chargeur est prêt à fonctionner.
LED non allumée. Le chargeur n'est pas prêt à fonctionner.

3.4 Affichage de l'état de l'accu Li-lon pendant le processus de charge

Lorsqu'un accu Li-Ion Hilti Nuron est raccordé à un chargeur Hilti, l'indicateur d'état de l'accu indique le niveau de charge et les éventuels messages d'erreur.

État Signification
Une (1) DEL clignote lentement en vert L'accu est en cours de charge, niveau de charge : ≤ 20 %
Une (1) DEL s'allume en vert, une (1) DEL clignote lentement en vert	L'accu est en cours de charge, niveau de charge : de 21 % à 40 %
Deux (2) DEL s'allument en vert, une (1) DEL clignote lentement en vert	L'accu est en cours de charge, niveau de charge : de 41 % à 60 %
Trois (3) DEL s'allument en vert, une (1) DEL clignote lentement en vert	L'accu est en cours de charge, niveau de charge : de 61 % à 80 %
Quatre (4) DEL s'allument en vert L'accu est en	cours de charge, niveau de charge : ≥ 80 %
Aucune LED allumée L'accu est entièrement rechargé, le processus de charge a été terminé.
Une (1) DEL clignote lentement en jaune, puis ou une plusieurs DEL s'allument en vert	Le processus de charge est interrompu. Il est possible que l'accu se trouve en dehors de la plage de températures admissible.Le processus de charge est automatiquement poursuivi dès que les paramètres requis seront à nouveau remplis. Le cas échéant, amener l'accu à la température de service recommandée.
Une (1) DEL clignote rapidement en rouge L'accu	Li-lon est verrouillé et ne peut plus être utilisé. Merci de s'adresser au S.A.V Hilti.

3.5 Affichages d'état de l'accu Li-Ion

Hilti recommande de vérifier l'état de l'accu Li-Ion avant chaque processus de charge.

Pour consulter l'état de l'accu, maintenir la touche de déverrouillage de l'accu enfoncée pendant plus de trois secondes. Le système ne détecte aucun dysfonctionnement potentiel de la batterie dû à une utilisation incorrecte, par ex. chute, piqûres, dommages externes dus à la chaleur, etc.

État Signification
Toutes les DEL forment un chenillard, puis une DEL est allumée en vert en continu.	(1)’accu peut continuer à être utilisé.
Toutes les DEL forment un chenillard, puis une DEL clignote rapidement en jaune.	(1)’interrogation de l’état de l’accu n’a pas pu être terminée. Répéter la procédure ou s’adresser au S.A.V. Hilti.
Toutes les DEL forment un chenillard, puis une DEL est allumée en rouge en continu.	(1)Si un produit raccordé peut continuer à être utilisé, la capacité résiduelle de l’accu est inférieure à 50 %.Si un produit raccordé ne peut plus être utilisé, l’accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s’adresser au S.A.V Hilti.

3.6 Éléments livrés

Chargeur, mode d'emploi.

D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group

4 Caractéristiques techniques

	C 6-22 C 8-22
Poids selon EPTA Procedure 01	0,84 kg(1,852 lb)	1,45 kg(3,197 lb)
Tension de sortie nominale	10,8 V ... 21,6 V 10,8 V ...	21,6 V
Puissance de sortie maximale	240 W 450 W
Température de stockage	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Température de service en cours de service	de-17 °C ... 60 °C(1,4 °F ... 140,0 °F)	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Utilisation

AVERTISSEMENT

Danger engendré par un câble endommagé ! Si le câble d'alimentation ou de rallonge est endommagé en cours de travail, débrancher immédiatement le produit et le câble du réseau. Ne pas toucher aux pièces défectueuses !

• Contrôler régulièrement les câbles de branchement.
  ▶ Remplacer les câbles de rallonge défectueux.
  ▶ Contacter le S.A.V. Hilti.

Par principe, il est recommandé d'utiliser un interrupteur de protection contre les courants de court-circuit (RCD) avec un courant de déclenchement maximal de 30 mA.

5.1 Mise en marche du chargeur et recharge de l'accu

AVERTISSEMENT

Risque d'explosion en cas de recharge de batteries non homologuées. Cela peut entraîner des blessures et des dommages au chargeur.

▶ Ne pas charger de batteries non rechargeables.
Pour ce chargeur, n'utiliser que des accus homologués par Hilti.

ATTENTION

Court-circuit dû à l'humidité Il en résulte des dommages au produit.

▶ Utiliser le produit uniquement dans des locaux fermés.
▶ Ne pas exposer le produit à l'humidité.

1. Brancher la fiche dans la prise.

▶ La LED s'allume en vert.

1. Brancher l'accu sur l'interface de l'accu.

▶ L'accu est en cours de charge.

1. Une fois que l'accu est rechargé, le retirer du chargeur.

6 Nettoyage et entretien

AVERTISSEMENT

Danger d'électrocution ! Les travaux de nettoyage et d'entretien effectués avec fiche branchée à la prise peuvent entraîner de graves blessures ou brûlures.

- Toujours retirer la fiche de la prise avant tous travaux de nettoyage et d'entretien !

Nettoyage

• Éliminer prudemment les saletés récalcitrantes.
• Nettoyer les ouïes d'aération avec précaution au moyen d'une brosse sèche.
• Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique.

Entretien

• Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiatement réparer par le S.A.V. Hilti.

HILTI

- Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.

Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group.

6.1 Remplacement du câble d'alimentatio 2

DANGER

Risque de blessures ! Danger de choc électrique.

Le produit ne doit être utilisé, entretenu et réparé que par un personnel autorisé et formé à cet effet ! Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé.

Tenir compte des dispositions spécifiques au pays d'utilisation concernant la sécurité électrique.

1. Débrancher de la prise le connecteur d'alimentation du chargeur.
2. Retirer l'embase caoutchoutée du cache et déposer la vis de fixation qui se trouve en dessous.

Matériau

Tournevis Torx® T10

1. Ouvrir le cache.
2. Prendre une photo ou réaliser un dessin pour se souvenir de la pose du câble d'alimentation.

3. Appuyer avec précaution sur l'une des bornes avec un tournevis pour libérer le câble. Tirer le câble hors de la borne. Répéter l'opération pour le second câble, puis déposer le câble d'alimentation défectueux.

4. Monter le nouveau câble d'alimentation. Appuyer sur la borne avec un tournevis et introduire le câble dans la borne. Relâcher la borne et vérifier que le câble est bien fixé. Répéter l'opération pour le second câble.

Matériau

Câble d'alimentation réseau C 6-22

2289588 (EU, 220-240V)

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289911 (KR, 220-240V)

2289912 (RU, 220-240V)

2289914 (JP, 100-120V)

2289915 (AUS 220-240V)

2289916 (TW, 100-120V)

2300625 (CH, 220-240V)

Câble d'alimentation réseau C 8-22

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289912 (EU, KR, RU, 220-240V)

2289913 (BR, 220-240V)

2289914 (JP, 100-120V)

2289915 (AUS 220-240V)

2289916 (TW, 100-120V)

2289917 (ARG, 220-240V)

2300625 (CH, 220-240V)

Sélectionner le câble d'alimentation adapté au chargeur à l'aide de ce tableau ou contacter le S.A.V. Hilti.

1. Poser le câble d'alimentation dans le guide-câble comme il l'était avant le remplacement. Utiliser la photo ou le dessin réalisés auparavant comme référence.
2. Refermer le cache et reposer la vis de fixation.
3. Remettre l'embase caoutchoutée en place dans le cache.
4. Rebrancher le connecteur d'alimentation dans une prise de courant et vérifier si le chargeur fonctionne correctement.

▶ DEL allumée : Le chargeur fonctionne correctement.
▶ DEL non allumée. : Le chargeur ne fonctionne pas correctement.

▶ Contactez le S.A.V. Hilti.

7 Transport et entreposage

Transport

▶ Veiller à le tenir fermement pendant le transport.
- Vérifier après chaque transport qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

Stockage

• Toujours stocker l'appareil avec la fiche secteur débranchée.
• Stocker cet appareil à l'état sec hors de portée des enfants et des personnes non autorisées.
  Vérifier après un stockage prolongé qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

8 Aide au dépannage

En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti.

Défaillance Causes possibles Solution
LED non allumée.	Fiche secteur non branchée.	►Brancher la fiche dans la prise.
	Dérangement au niveau du produit.	►Débrancher et rebrancher le produit. Si la DEL ne s'allume toujours pas, s'adresser au S.A.V.Hilti.
	Câble d'alimentation défectueux.	►Remplacer le câble d'alimentation. → Page 46
	Chargeur défectueux. ► Faire réparer le produit par le S.A.V.Hilti.

9 Recyclage

Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.

▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !

10 Déclaration FCC (valable aux États-Unis) / Déclaration IC (valable au Canada)

Cet appareil est conforme au paragraphe 15 des dispositions FCC et RSS-210 de IC. La mise en service est soumise aux deux conditions suivantes :

1. Cet appareil ne devrait pas générer de rayonnements nuisibles.

2. L'appareil doit absorber toutes sortes de rayonnements, y compris les rayonnements entraînant des opérations indésirables.

11 Garantie constructeur

En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local.

12 Informations complémentaires

C 6-22 (01)

RoHS (directive relative à la limitation d'utilisation des substances dangereuses)

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Battery Charger
Products: C6-22 01

零件名称Part name	有害物质Hazardous substances
	铅Lead(Pb)	汞Mercury(Hg)	镉Cadmium(Cd)	六价铬HexavalentChromium(Cr (VI))	多溴联苯Polybrominatedbiphenyls (PBB)	多溴二苯醚Polybrominatedbiphenyletherts(PBDE)
壳体Housing	o	o	o	o	o	o
橡胶脚Rubber foot	o	o	o	o	o	o
电子元件(PCBs)Electronics (PCBs)	x	o	o	o	o	o
螺钉Screws	o	o	o	o	o	o
电气连接线Wiring	o	o	o	o	o	o
电池接口Battery interface	o	o	o	o	o	o
电源接口包括插头Supply cord incl. plug	x	o	o	o	o	o
以下表格均依据 SJT 11364 通则制定。0:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。(企业可基于其实际情况在包装箱内提供“X”标识的详细技术说明。)The following tables are prepared in accordance with the provision of SJT 11364.O: Indicates that said hazardous substances contained in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572X: Indicates that said hazardous substances contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.(Enterprises may further provide in this box technical explanation for marking "X" based on their actual circumstances.)

Ce tableau s'applique au marché de la Chine.

用物質含有情況標示聲明書

Ce tableau s'applique au marché de Taiwan.

C 8-22 (01)

RoHS (directive relative à la limitation d'utilisation des substances dangereuses)

Ce tableau s'applique au marché de la Chine.

用物質含有情況標示聲明書

Ce tableau s'applique au marché de Taiwan.

13 Accus li-ion Hilti

Instructions de sécurité et d'utilisation

Dans la présente documentation, le terme accu est utilisé pour des accumulateurs au lithium-ion Hilti rechargeables qui renferment plusieurs cellules au lithium-ion. Ces accus ont été conçus pour les outils électriques Hilti et doivent exclusivement être utilisés à cet effet. Utiliser uniquement des accus d'origine de Hilti !

Description

Les accus Hilti sont dotés des systèmes de gestion des cellules et de la protection des cellules.

Les accus sont constitués de cellules qui contiennent des matériaux accumulateurs au lithium-ion permettant une densité de flux énergétique spécifique élevée. Les cellules Li-Ion sont soumises à un effet mémoire très faible mais sont très sensibles aux effets de la force, à la décharge profonde ou aux températures élevées.

La liste des produits autorisés pour les accus Hilti est disponible auprès de Hilti Store ou sous : www.hilti.group

Sécurité

• Respecter les consignes de sécurité suivantes relatives à la manipulation et à l'utilisation des accus Li-lon. Le non-respect de telles mesures risque de provoquer des irritations cutanées, des blessures graves corrosives, des brûlures chimiques, des incendies et/ou des explosions.
• Traiter les accus avec soin pour éviter les endommagement et les fuites de liquides très nocifs pour la santé !
  Les accus ne doivent en aucun cas être modifiés ou manipulés !

• Les batteries ne doivent pas être démontées, écrasées, chauffées à une température supérieure à 80 °C ou jetées au feu.

• Ne pas utiliser ni recharger d'accus ayant subi un choc ou ayant été endommagés de quel-qu'autre manière. Vérifier régulièrement l'absence de traces d'endommagement sur les accus.
  ▶ Ne jamais utiliser d'accus recyclés ou réparés.

• Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion.
  ▶ Ne jamais exposer les accus à un rayonnement direct du soleil, des températures élevées, des étincelles ou des flammes nues. Il y a alors risque d'explosions.
  ▶ Ne jamais toucher les pôles avec les doigts, des outils, des bijoux ou tout autre objet métallique. Cela peut endommager l'accu et entraîner des dommages matériels et des blessures.
• Maintenir les accus à l'abri de la pluie, de l'humidité et des liquides. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures, des incendies ou des explosions.
• Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi correspondant.
• Ne pas utiliser ni stocker l'accu dans des environnements présentant des risques d'explosion.
  Si l'accu est trop chaud pour être touché, il est probablement défectueux. Placer l'accu dans un endroit bien visible, non inflammable et suffisamment éloigné de matériaux inflammables. Laisser l'accu refroidir. Si, après une heure, l'accu est toujours trop chaud pour être saisi, c'est qu'il est défectueux. Procéder comme indiqué dans le chapitre Mesures à prendre si l'accu brûle.

Comportement à adopter en cas d'accus endommagés

▶ Si un accu est endommagé, contacter systématiquement le S.A.V.Hilti.
▶ Ne pas utiliser un accu qui perd du liquide.
Éviter tout contact direct avec les yeux et/ou la peau si du liquide s'écoule ! Toujours porter des gants de protection et des lunettes de protection lors de la manipulation de l'électrolyte.
Pour éliminer l'électrolyte qui s'écoule de la batterie, utiliser uniquement des détergents chimiques spécialement autorisés à cet effet. Tenir compte des prescriptions locales concernant l'électrolyte.
Déposer l'accu défectueux dans un conteneur non inflammable et le recouvrir de sable sec, carbonate de calcium (CaCO3) ou silicate (vermiculite). Fermer ensuite le couvercle de manière étanche et conserver le conteneur à l'abri de gaz, liquides ou objets inflammables.
- Éliminer le conteneur en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. Tenir compte des prescriptions locales pour le transport d'accus endommagés !

Comportement à adopter en cas d'accus non opérationnels

Surveiller tout comportement anormal de l'accu tel qu'un processus de charge défaillant, un temps de charge anormalement long, une nette baisse de performances, des activités de DEL inhabituelles ou encore des fuites de liquide. Tels sont des signes révélateurs d'un problème interne.
En cas de suspicion d'un problème interne à l'accu, contacter le S.A.V. Hilti.
Si l'accu ne fonctionne plus, qu'il n'est plus possible de le charger ou qu'il en sort du liquide, il doit être éliminé. Voir le chapitre Entretien et recyclage.

Mesures à prendre si l'accu brûle

AVERTISSEMENT

Danger par inflammation de l'accu ! Un accu en feu dégage des liquides et vapeurs dangereux et explosifs, pouvant provoquer des blessures par corrosion, brûlures et explosions.

• Porter des équipements de protection individuelle pour lutter contre un incendie déclenché par un accu.
• Veiller à ce que l'aération soit suffisante afin d'assurer une bonne évacuation des vapeurs dangereuses ou explosives.
• En cas de formation de fumées intense, quitter immédiatement le local.
• Consulter un médecin en cas d'irritation des voies respiratoires.
• Appelez les pompiers avant de tenter d'éteindre le feu.
  Lutter uniquement avec de l'eau contre les incendies déclenchés par l'accu, depuis la plus grande distance possible. Les extincteurs à poudre et couvertures anti-incendie sont inefficaces sur les accus Li-Ion. Les feux environnants peuvent être combattus avec des extincteurs habituels.
  ▶ Ne pas tenter de déplacer de grandes quantités d'accus en feu. Écarter les matériaux non concernés de toute proximité immédiate afin d'isoler les accus concernés.

Si un accu ne se refroidit pas, fume ou brûle :

Le prendre avec une pelle et le jeter dans un seau d'eau. L'effet refroidissant va éviter que la combustion ne se propage aux cellules de l'accu qui n'ont pas encore atteint la température critique.
Laisser l'accu dans le seau pendant au moins 24 heures, jusqu'à ce qu'il ait entièrement refroidi.
Voir le chapitre Comportement à adopter en cas d'accus endommagés.

Consignes de transport et de stockage

▶ Température ambiante entre -17 °C et +60 °C / 1 °F et 140 °F.
▶ Température de stockage entre -20 °C et +40 °C / -4 °F et 104 °F.
▶ Ne pas stocker les accus sur le chargeur. Retirer toujours l'accu du chargeur après la charge.
- Stocker si possible les accus dans un endroit sec et frais. Un stockage dans un endroit frais prolonge la durée de fonctionnement de l'accu. Ne jamais stocker d'accus au soleil, sur des chauffages ou derrière des vitres en verre.
▶ Ne pas envoyer les accus par la poste. S'adresser à un service d'expédition s'il faut envoyer des accus non endommagés.
- Ne jamais transporter les accus en vrac. Pendant le transport, les accus doivent être protégés des vibrations et chocs excessifs, isolés de tout matériau conducteur ou autre accu, pour éviter qu'ils n'entrent en contact avec d'autres pôles de batterie et qu'ils provoquent un court-circuit. Tenir compte des prescriptions locales pour le transport d'accus.

Entretien et recyclage

• Veiller à ce que l'accu soit toujours propre et exempt de traces de graisse et d'huile. Éviter toute poussière ou saleté sur l'accu. Nettoyer l'accu avec un pinceau sec et souple ou un chiffon propre et sec.
  ▶ Ne jamais faire fonctionner l'accu si ses ouïes d'aération sont bouchées. Nettoyer soigneusement les ouïes d'aération à l'aide d'une brosse sèche et douce.
• Éviter toute pénétration de corps étrangers à l'intérieur.
  Empêcher toute pénétration d'humidité dans l'accu. En cas de pénétration d'humidité dans l'accu, le manipuler comme un accu endommagé et l'isoler dans un conteneur non inflammable.

- Voir le chapitre Comportement à adopter en cas d'accus endommagés.

Une élimination non conforme peut produire des émanations de gaz et de liquides nocives pour la santé. Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. Tenir compte des prescriptions locales pour le transport d'accus endommagés !
▶ Ne jamais jeter les accus dans les ordures ménagères.
- Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit.

1. Ligue a ficha de rede à tomada.
