| Type de produit | Atténuateur pour ligne 100V |
| Marque | Monacor |
| Modèle | ATT350PEU |
| Utilisation | Systèmes de sonorisation Public Address 100V |
| Puissance nominale | 30 W (estimation) |
| Tension d'entrée | 100 V ligne |
| Entrée prioritaire d'urgence | 24 V CC (borne G1) |
| Installation | Encastrée ou en saillie (boîtier standard) |
| Indice de protection | IP20 (pour intérieur) |
| Température de fonctionnement | 0 - 40 °C |
| Entretien | Chiffon sec et doux, pas de produits chimiques |
| Matériau | Plastique (estimation) |
| Conformité | Directives UE (marquage CE) |
| Dimensions (approx.) | 86 x 86 x 50 mm |
| Poids (approx.) | 150 g |
FOIRE AUX QUESTIONS - ATT350PEU Monacor
Questions des utilisateurs sur ATT350PEU Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur au format PDF gratuitement ! Retrouvez votre notice ATT350PEU - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ATT350PEU de la marque Monacor.
MODE D'EMPLOI ATT350PEU Monacor
Attenuateur Public Adress
France: Cette notice s'adresse aux installateurs possedant des connaissances suffisantes en technique de sonorisation ligne 100V. Veuillez dire la presente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ulterieurement.
1 Possibilities d'utilisation
L'attenuateur est spécialement concu pour une utilisation dans les systèmes de Public Adress avec technique ligne 100V. La puissance nominale maximale par le haut-parleur suivant ou le groupe de haut-parleurs suivant ne doit pas'être depuis : voir caractéristiques techniques.
2 Conseils importants
L'appareil répond à toutes des directives nécessaires de l'Union française et porte donc le symbole C€.
L'appareil n'est donc que pour une utilisation en intérieur. Protegez-le des élaboussures, de tout type de projections d'eau, de l'humidité élevée et de la chaleur (température ambiente admissible 0 - 40^
- Les cables haut-parleurs sont sensibles aux interférences électriques. Il convient de les placer à une distance de quelques mètres des sources d'interférences (par exemple dimmers, interrupteurs lumineux).
-
Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
-
Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché ou s'il y a surcharge; de même, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retire du service, éliminez-le conformément aux directives locales.
3 Branchement électrique
L'attenuateur doit être placé dans une prise standard encastree ou dans une prise en saillie (p. ex. ATT-300 de MONACOR).
AVERTISSEMENT
Pendant le fonctionnement, une tension de 100V au plus est presente aux bornes! Seul un technician spécialise est habilité a effectuer l'installation.
1) Si l'installation de Public Adress est allumée, éteignez-la tout d'abord complètement.

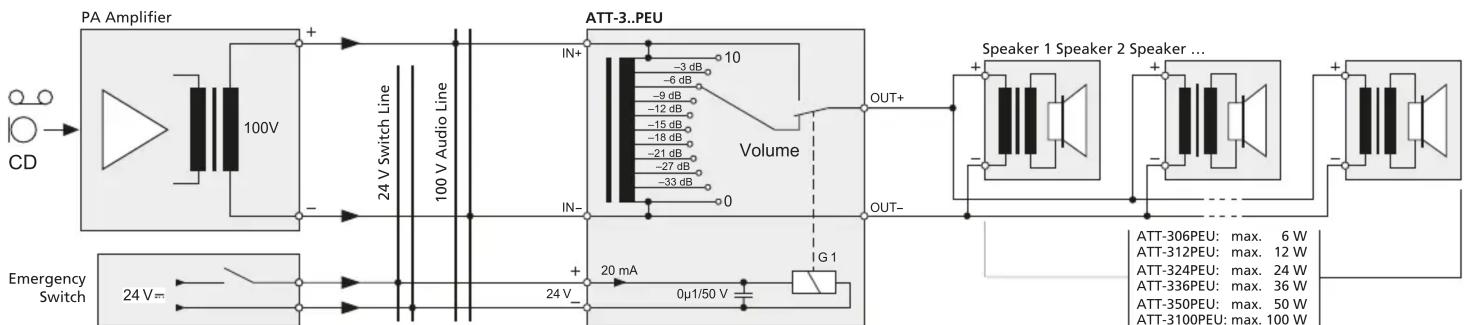

2) Connectez l'attenuateur selon le schéma. Pour une toute manipulation, il est possible de retarder les bornes de branchement de leur emplacement.
3) Le reliais prioritaire d'urgence (G1) peut etre activé par une tension continu 24V. Ainsi, les announces importantes sont audibles via I'ssallation de Public Adress meme si I'attenuateur est sur la position zéro.
4 Caracteristiques techniques
Tout droit de modification réservé.
