Marque	Monacor
Modèle	CU40R (contrôleur) + CU40T (télécommande)
Type de produit	Contrôleur LED avec télécommande sans fil
Dimensions (contrôleur)	46 x 178 x 18 mm
Dimensions (télécommande)	44 x 131 x 23 mm
Poids (contrôleur)	107 g
Poids (télécommande)	58 g
Alimentation (contrôleur)	12 - 36 V DC (selon les LEDs raccordées)
Alimentation (télécommande)	3 piles 1,5 V type R03
Fréquence radio	868 MHz
Portée	40 - 50 m
Courant de repos (contrôleur)	80 mA (sous 12 V)
Courant max par sortie couleur	5 A
Nombre de zones	10
Modes de fonctionnement	RGB (3 canaux) ou RGBW (4 canaux) via cavalier
Fonctions	Marche/arrêt, sélection de zone, réglage couleur via anneau tactile, réglage luminosité, 10 programmes de changement de couleur, synchronisation maître/esclave
Entretien	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Utilisation intérieure uniquement, température 0-40 °C, retirer les piles en cas de non-utilisation prolongée
Pièces détachées	Non applicable (aucune pièce détachable mentionnée)
Informations générales	Notice d'utilisation disponible au format PDF

FOIRE AUX QUESTIONS - CU40R Monacor

Comment attribuer le contrôleur à une zone de commande ?

Sur le contrôleur, appuyez brièvement sur la touche LEARNING KEY (la LED STATUS s'allume), puis appuyez brièvement sur la touche de zone souhaitée de la télécommande, et enfin touchez l'anneau de couleur. La LED STATUS clignote pour confirmer.

Comment effacer l'attribution d'une zone ?

Maintenez la touche LEARNING KEY enfoncée jusqu'à ce que la LED STATUS s'éteigne. Le contrôleur peut alors être attribué à une autre zone.

Comment passer du mode RGB au mode RGBW ?

Basculez le cavalier à l'intérieur du contrôleur : sur les deux broches pour mode RGB (3 canaux), sur une seule broche pour mode RGBW (4 canaux).

Comment régler une couleur statique ?

Touchez ou faites glisser le doigt sur l'anneau de couleur (5). Pour un réglage précis, appuyez longuement sur une touche de couleur (6) pour entrer en mode dimmer, puis réglez la luminosité de cette couleur en glissant sur l'anneau.

Comment utiliser les programmes de changement de couleur ?

Appuyez plusieurs fois sur la touche M (7) pour lancer ou suspendre les 10 programmes. Utilisez les touches S- et S+ (8) pour ajuster la vitesse sur 16 niveaux.

Comment synchroniser plusieurs contrôleurs ?

Attribuez plusieurs contrôleurs à la même zone et réglez l'un d'eux comme Master lors de l'attribution en appuyant sur S-/S+ ou B-/B+ au lieu de l'anneau. Le Master synchronise le changement de couleur.

Comment régler la luminosité ?

Appuyez plusieurs fois sur les touches B- ou B+ (10) pour diminuer ou augmenter la luminosité par paliers de 10% à 100%.

Que faire si la télécommande ne répond pas ?

Vérifiez que le témoin de fonctionnement (4) brille. Sinon, activez la télécommande avec la touche (9). Si le témoin clignote toutes les secondes, remplacez les piles.

Comment entretenir le contrôleur et la télécommande ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau. Protégez les appareils de l'humidité et de la chaleur.

Quelles piles utiliser pour la télécommande ?

La télécommande CU40T fonctionne avec 3 piles de type R03 (1,5 V). Insérez-les en respectant la polarité indiquée dans le compartiment.

MODE D'EMPLOI CU40R Monacor

Contrôleur LED et télécommande sans fil

Veuillez tire la presente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Le contrôleur LED CU-40R permet de gérer des flex-leds RGB ou RGBW. Il s'utilise via la télécommande CU-40T par ondes radio (868 MHz). 10 zones de commande sont disponibles.
On peut attribuer plusieurs contrôleurs aux zones comme soushaïte, les因为他们 seront par une télécommande, séparation ou en groupe. Un support mural est livré pour la télécommande.

1.1 Conformité et déclaration

Par la première, MONACOR INTERNATIONAL déclaré que les apparciels CU-40R et CU-40T sont en conformité avec les exigences fondamentales et les réglementations inherentes à la directive 1999 / 5 / CE. Les déclarations de conformité peutVenir être demandées auprès de MONACOR INTERNATIONALL. Les apparciels sont autorisés sans déclaration ni taxede dans les pays de l'Union française et de l'A.E.L.E.

2 Consels importants d'utilisation

Les apparueils (contrôleur et télécommande) répondent à toutes les directives nécessaires de l'Union Européenne et portent donc le symbole €
- Les apparèts ne sont concçus que pour une utilisation en interieur. Protégez-les de l'humidité et de la chaleur (plage de température de fonctionnement autorisé : 0 - 40 °C).
Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucain cas de produits chimiques ou d'eau.
- En cas de non utilisation prolongée de la télécommande, retirez les batteries par précaution, elles pouraient couler et endommager la télécommande.
- Nous déclinois toute responsabilité en cas de dommages matériels ou corporels résultats si les apparèts sont utilisés dans un but autre que celui pour lequel ils ont été concus, s'ils ne sont pas correctement branchés ou utilisés, s'il y a surcharge ou s'ils ne sont pas répartis par une personne habitée, en outre, la garantie deviendrait caduque.

3 Mise en fonctionnement

Montez si besoin, le contrôleur à un endroit adapté. Désisser les couvertes au-dessus des bornes.
Si le cavalier (1) est positénon sur les deux pins, le contrôleur fonctionne en mode 3 canaux (RGB). S'il est uniquement sur un pin, le contrôleur fonctionne en mode 4 canaux (RGBW).

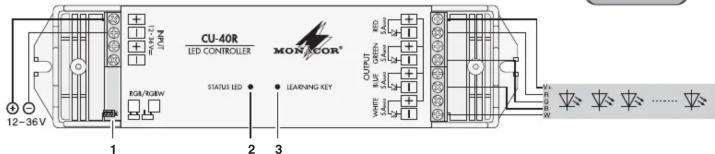

Branchez le contrôle sur le schéma ci-dessous :

• Un flex-led se relie aux bornes OUTPUT de la façon suivante:

RED- = pole moins rouge

GREEN- = pole moins vert

BLUE- = pole moins bleu

WHITE- = pole moins blanc (en mode RGBW)

Reliez le pôle plus du flex-led à une borne +.

Attention: La charge par sortie couleur ne doit pas dé

passer 5 A

Reliez une alimentation stabilise au bornes INPUT. Reglez l'alimentation sur la tension de fonctionnement des LEDs reliées (12 V-min, 36 V max.). Elle doit pouvoir dé

liver le courant nécessaire pour le fonctionnement des LEDs plus un courant d'alimentation de 80mA pour le contrôle. envissez les couvertes.

Pour l'alimentation de la télécommande, retirees le couvertre du compartment batterie sur la face arriere et insereze trois batteries 1,5 V de type R03 en respectant les pôles plus et moins indiqués dans le compartment.

Ne jetez pas les batteries usages dans la poubelle domestique. Deposeez-les dans un container spécifique ou ramenez-les à votre revendeur pour contributor à leur élimination non polluante.

4 Attribuer le contrôle à une zone de commande

Pour pouvoir utiliser le contrôleur, il doit être attribué à une touche de zone (11) de la télécommande. Si 10 contrôleurs CU-40R au plus sont utilisés, chacun peut être attribué à une autre zone et être géré séparément. On peut également attribuer plusieurs contrôleurs à la même zone pour les géné rien ensemble. Effectue les étapes suivantes les unes après ces autres sans retard :

1) Si le terme de fonctionnement (4) de la télécommande ne brille pas, activé la télécommande avec la touche (9) (en conseil chapré 5).
2) Sur le contrôleur, appuyez breviprement sur la touche LEARNING KEY (3), la LED STATUS (2) brille.
3) Appuyez brivement sur la touche de zone (11) à laquelle le contrôle doit être attribué.
4) Touchez l'annexe de couleur (5). La LED STATUS clignote à quelques reprises pour confirmer l'attribution puis s'estient. Important : Pour synchronize le changement de couleur pour un groupe de contrôleurs, il faut regier un contrôleur du groupe comme Master : voir chapitre 5.3. Pour regier un contrôleur sur Master, appuyee, lors de l'attribution de la zone, sur une des touches S-/S+ (8) ou B-/B+ (10) au lieu de l'anneau de couleur.
Pour effacer l'attribution, maintainez la touche LEARNING KEY enforcée jusqu'à ce que la LED STATUS s'éteigne. Le contrôle peut alors être attribué à une autre zone.

5 Utilisation

Conseil: La télémande est prete à fonctionner lorsque le témoin de fonctionnement (4) brillie. Si la télémande ne

n'est pas activée pendant 10 secondes environ, elle passée en mode repos, le témoin s'étaient. Pour activer la télécommande, appuyez sur la touche (9). Si la LED brille brievement chaque seconde en mode repos, les batteries sont presque mortes et doivent être replacées.

5.1 Marche/Arrêt/Sélection de zone

Toutes les LEDs sont allumées et éteintes avec la touche (9). Avant d'éteindre, il fait, si bason, activer tout d'abord la télécommande avec la touche (« conséil ci-dessus). Pour pouvoir gérer les LEDs d'une zone, sélectionnez la zone avec la touche de zone (11) correspondante. Si plusieurs zones doivent être générées ensemble, apuyez sur les touches de zone respectively les une après les autres.

Par une longue pression sur une touche de zone, les LEDs de la zone sont eteintines. Pour les rallumer, il faut appuyer a nouveau longuement sur cette meme touche.

5.2 Réglage d'une couleur statique

Touchez leannel de couleur (5) ou faits glisser le doigt dessus. Pour un réglage précis de la teinte, vous pouvrez dimper séparément le rouge, le vert et le bleu: appuyez longement sur la touche de couleur correspondante (6) jusqu'à ce que la LED au-dessus brille. Ensuite en faisant glisser le doigt sur l'anneau, régiez la luminosité de la couleur; à gauche = diminution, à droite = augmentation. Une fois le réglage effectué, pour déspectiver le mode dimmer, appuyez longuetement sur la touche de couleur jusqu'à ce que la LED s'étiagne. (Il est également déspectivement lorsqu'une télécommande commute en mode repos.) Par une brée pression sur la touche de couleur correspondante (6), vous pouverez scélectionner également directement les quatre canaux de couleur rouge, vert, bleu et blanc (en mode RGBW) ou les étendir. Pour dimmer un canal de couleur, procédéze comme déscrit ci-dessus.

Si la touche (9) est maintenance enforcée, les LEDs RGB brillent en blanc.

5.3 Mode changement de couleur

On peut appeler 10 programmes par plusieurs pressions sur la touche M (7):
1. pressiion : le programme 1 demarre
2. pressiion : le programme 1 est suspendu
3. pression : le programme 2 demarre
4. Pression : le programme 2 est suspendu et ainsi de suite.
Après la suspension du programme 10, la prochaine pression sur la touche était les LEDs. Ensuite on peut recommencer le programme 1 avec la touche M. Par plusieurs pressions sur

la touche S- ou S+ (8), on peut diminuer ou augmenter la viTEsse de deflelement en 16 paliers.

En touchant l'anneau de couleur (5), vous quittez le mode de changement de couleur. Si ensuite vous appuyez sur la touche M, le programme 1 redémarre.

Synchronisation de plusieurs contrôleurs

Si plusieurs contrôleurs sont attribués à une zone, régén-z en un comme Master («33» chapitre 4), il synchroné le changement de couleur de tous les contrôleurs de cette zone. Pour chaque zone avec plusieurs contrôleurs, on peut regarder un contrôleur Master mais il ne faut pas que le même programme défilé simultanément dans des zones différentes.

La synchronisation fonctionnelle aussi sur plusieurs zones si les contrôleurs doivent fonctionner avec le même programme dans des zones différentes. Pour tous les contrôleurs un seul master doit être régie. Dans cette configuration, on peut, par une longue pression (2 secondes) sur la touche M, commuter entre fonctionnelment synchré et asynchroné. En mode asynchroné, les couleurs sur les contrôleurs changent de manière décalée.

5.4 Reglage de la luminosité

Par plusieurs pressions sur la touche B- ou B+ (10), on peut diminuer ou augmenter la luminosité pour les LEDs en 8 pailliers (10% min., 100% max.).

\section*{Caracteristiques techniques}

Fréquence radio : . 868 MHz

Portee: 40-50 m

CU-40R

Tension

fonctionnement : . 12 - 36 Véf赦lon les

LEDs reliées

5 A max. par

sortie couleu

Courant de repos : 80 mA i

(sous 12 V)

Dimensions: 46 x 178 x 18 mm
Poids: 107g

CU-40T

Alimentation : . . . . 3 x batterie 1,5V de
type R03
Dimensions: 44 × 131 × 23 mm
Poids: 58g

Tout droit de modification réservé
