CU10R - Contrôleur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur LED
Marque	Monacor
Modèle	CU10R
Dimensions (contrôleur)	46 × 178 × 18 mm
Poids (contrôleur)	98 g
Alimentation	12-36 V DC (via alimentation stabilisée)
Puissance par sortie	5 A max
Nombre de sorties	2 (pour flex-LEDs mono-couleur)
Courant de repos	75 mA max (sous 12 V)
Fréquence de réception	868 MHz
Portée de la télécommande	20-30 m
Alimentation télécommande	Pile bouton 3 V CR2025
Zones de commande	5 zones distinctes
Fonctions principales	Allumer, éteindre, varier la luminosité (dimmer)
Utilisation prévue	Pour rubans LED monochromes, en intérieur
Température de fonctionnement	0-40 °C
Entretien	Chiffon sec et doux, pas de produits chimiques
Sécurité	Protéger de l'humidité et de la chaleur
Accessoires inclus	Télécommande CU-10T, support mural, batterie insérée
Réinitialisation usine	Maintenir la touche LEARNING KEY jusqu'à clignotement double
Conformité	Directive 1999/5/CE, utilisation dans l'UE et l'AELE

FOIRE AUX QUESTIONS - CU10R Monacor

Comment attribuer le contrôleur à une zone de la télécommande ?

Appuyez brièvement sur la touche LEARNING KEY (1) du contrôleur avec un objet fin, puis appuyez brièvement sur la touche ON (2) ou OFF (3) de la zone souhaitée de la télécommande. Les LEDs clignotent une fois pour confirmer.

Comment réinitialiser le contrôleur aux réglages d'usine ?

Maintenez la touche LEARNING KEY (1) enfoncée jusqu'à ce que les LEDs clignotent deux fois. Le contrôleur n'est alors attribué à aucune zone et les LEDs restent allumées avec leur luminosité précédente ou maximale.

Quelle tension d'alimentation utiliser ?

Utilisez une alimentation stabilisée réglée sur la tension des LEDs reliées, entre 12 V et 36 V. L'alimentation doit fournir le courant nécessaire aux LEDs plus 75 mA pour le contrôleur.

Comment brancher les rubans LED ?

Branchez les flex-LEDs aux bornes OUTPUT 1 et OUTPUT 2 en respectant la polarité. La charge par sortie ne doit pas dépasser 5 A.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la pile : ouvrez le compartiment au dos, remplacez par une pile bouton CR2025 neuve, pôle plus vers le haut. Assurez-vous aussi que l'isolant de transport a été retiré.

Peut-on utiliser plusieurs contrôleurs avec une seule télécommande ?

Oui, vous pouvez attribuer plusieurs contrôleurs CU10R à la même zone pour les commander ensemble, ou à des zones différentes pour un contrôle séparé (jusqu'à 5 zones).

Comment éteindre ou allumer les LEDs avec la télécommande ?

Appuyez brièvement sur la touche ON (2) pour allumer, et sur OFF (3) pour éteindre. Pour varier la luminosité, maintenez la touche ON enfoncée pour augmenter, OFF pour diminuer.

Puis-je utiliser un bouton poussoir filaire ?

Oui, vous pouvez relier un bouton poussoir aux bornes PUSH SWITCH pour allumer et éteindre les LEDs manuellement.

Que faire en cas de non-utilisation prolongée ?

Retirez la batterie de la télécommande pour éviter les fuites. Stockez le contrôleur dans un endroit sec et à l'abri de la chaleur.

Quelle est la portée de la télécommande ?

La portée est de 20 à 30 mètres en champ libre. Les obstacles peuvent réduire cette distance.

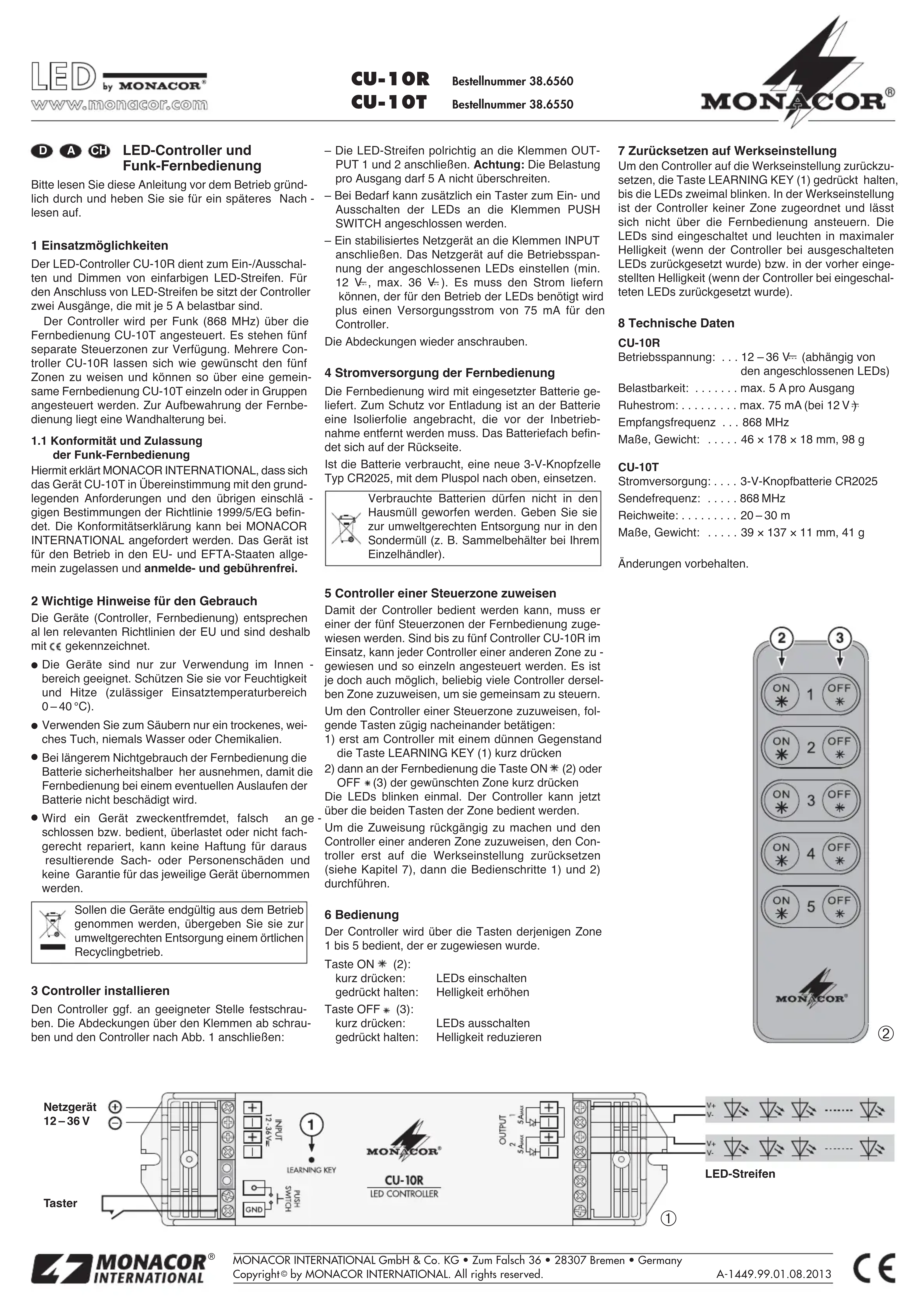

MODE D'EMPLOI CU10R Monacor

F B Contrôleur LED et

Veuillez lore la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Le contrôleur LED CU-10R permet d'allumer / eteindre et de dimmer des flex-leds mono-couleur. Pour le branchement de flex-leds, le contrôleur dispose de 2 sorties, respectivement avec une puissance de 5 A.

Le contrôleur est géré via la télécommande CU-10T par ondes radio (868 MHz). Cinq zones distinctes de commande sont disponibles. On peut attribuer plusieurs contrôleurs CU-10R aux cinq zones comme souhaite, ils peuvent être gérés par une télécommande commune CU-10T, séparément ou en groupes. Un support mural est livré pour la télécommande.

1.1 Conformité et déclaration de la télécommande sans fil

Par la presente, MONACOR INTERNATIONAL déclare que l'appareil CU-10T est en conformité avec les exigences fondamentales et les règlementsations inherées à la directive 1999 / 5 / CE. La déclaration conformité peut être demandée auprès de MONACOR INTERNATIONAL. L'appareil est autorisé sans déclaration ni taxa dans les pays de l'Union Européenne et de l'A.E.L.E.

2 Conseils importants d'utilisation

Les appareils (contrôleur, télécommande) répondent à toutes les directives nécessaires de l'Union européen et portent donc le symbole «

• Les apparèils ne sont concus que pour une utilisation en interieur. Protegez-les de l'humidité et de la chaleur (plage de température de fonctionnement autorisée: 0 - 40^ ).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, enaucun cas de produits chimiques ou d'eau.
• En cas de non'utilisation prolongée de la télécommande, retirez la batterie par précaution, elle pourrait couler et endommager la télécommande.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si un apparéil est utilisé dans un but autre que celui pour lequel il a été conscience, s'il n'est pas correctement branché ou utilisé, s'il y a surcharge ou s'il n'est pas réparé par une personne habitée, en outre, la garantie devantrait caduque.

Lorsque les apparèils sont définitivement rétérés du service, vous doivent les déposer dans une usine de recyclage ajustée pour contribuer à leur élimination non polluante.

3 Installation du contrôleur

Vissez le contrôleur à l'endetroit adapté, si besoin.

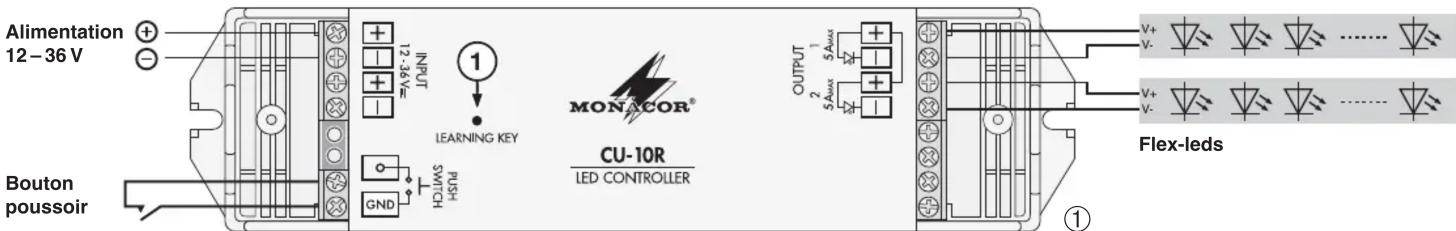

Dévissez les couvercles au-dessus des bornes et branchez le contrôleur selon le schéma 1 :

Reliez the flex-leads aux bornes OUTPUT 1 et 2 en respectant la polarité. Attention : La charge par sortie ne doit pas dépasser 5 A.
- Si besoin, on peut relier un bouton pouvoir aux bornes PUSH SWITCH pour allumer et éteindre les LEDs.
- Reliez une alimentation stabilisée aux bornes INPUT. Reglez l'alimentation sur la tension de fonctionnement des LEDs reliées (12 V-min, 36 V-max.). Elle doit pouvoir délivrer le courant nécessaire pour le fonctionnement des LEDs plus un courant d'alimentation de 75 mA pour le contrôleur.

Revissez les couvercles.

4 Alimentation de la télécommande

La télécommande est livrée avec une batterie insérée. Pour évitier qu'elle ne se décharge, un isolant est placé sur la batterie, il doit être retirel avant l'utilisation. Le compartmente batterie se trouve sur la face arriere.

Si la batterie est morte, inserez une pile bouton 3 V neue de type CR2025, pole plus vers le haut.

Ne jetez pas les batteries usagées dans la poubelle domestique. Déposez-les dans un container spécifique ou ramenez-les chez votre revendeur pour contributor à leur élimination non polluante.

5 Attribuer le contrôle à une zone de commande

Pour pouvoir utiliser le contrôleur, il doit être attribué à une des cinq zones de commande de la télécommande. Si 5 contrôleurs CU-10R au plus sont utilisés, chaque contrôleur peut être attribué à une autre zone et être géré séparément. Il est cependant également possible, d'attribuer un nombre quelconque de contrôleurs à la même zone pour les gérer ensemble.

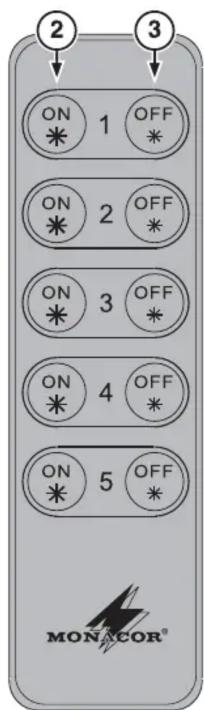

Pour attribuer le contrôle à une zone de commande, activez les touches suivantesrapidementlesunes aprèsles autres:

1) Tout d'abord sur le contrôle, appuyez brievement sur la touche LEARNING KEY (1) avec un objet fin.

2) Ensuite sur la télécommande, appuyez brièvement sur la touche ON (2) ou OFF (3) de la zone sou-haîée.

Les LEDs clignotent une fois. Le contrôleur peut maintainer être utilisé via les deux touches de la zone.

Pour annuler l'attribution et attribuer le contrôle à une autre zone, réinitialisez tout d'abord le contrôle sur le réglage usine (voir chapitre 7) et effectuez ensuite les manipulations décrites aux points 1) et 2).

6 Utilisation

Le contrôle s'utilise via les touches de la zone 1 à 5 à laquelle il est attribué.

Touche ON (2)

brève pression : allumer les LEDs

touche maintainue enfoncée : augmenter la luminosité

Touche OFF (3)

brève pression : éteindre les LEDs

touchemaintenue enfonnée : diminuera luminosité

7 Réinitialisation sur le réglage usine

Pour réinitialiser le contrôleur sur le réglage usine, maintenez la touche LEARNING KEY (1) enforcée jusqu'à ce que les LEDs clignotent deux fois. Dans le réglage usine, le contrôleur n'est pas attribué à une zone, il ne peut pas être généré via la télécommande. Les LEDs sont allumées et brillent avec une luminosité maximale (si le contrôleur a été réinitialisé avec les LEDs éteintes) ou dans la luminosité précédente (si le contrôleur a été réinitialisé avec les LEDs allumées).

8 Caracteristiques techniques

CU-10B

Tension fonctionnement : 12 - 36 V— (selon les LEDs reliées)

Puisance: 5 A max. par sortie

Courant de repos : . . . . . 75 mA max. (sous 12 V-

Fréquence

de réception: 868 MHz

Dimensions, poids : . . . . 46 × 178 × 18 mm, 98 g

CU-10T

Alimentation: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Piston 3 V CR2025

Fréquence émission : . . . 868 MHz

Portee: 20-30 m

Dimensions, poids : . . . . 39 × 137 × 11 mm, 41 g

Tout droit de modification réservé.
