PT300 - Support mural Kanto - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PT300 Kanto au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Support mural pour écran |
| Compatibilité | Écrans de 32" à 70" |
| Capacité de charge | Jusqu'à 45 kg |
| Inclinaison | Inclinaison fixe de 10° |
| Matériaux | Acier robuste |
| Dimensions du support | Largeur : 70 cm, Hauteur : 40 cm |
| Installation | Montage facile avec kit de fixation inclus |
| Maintenance | Vérifier régulièrement les vis et les fixations |
| Sécurité | Conforme aux normes de sécurité en vigueur |
| Garantie | 2 ans |
| Informations supplémentaires | Idéal pour les salons, bureaux et espaces publics |
FOIRE AUX QUESTIONS - PT300 Kanto
Questions des utilisateurs sur PT300 Kanto
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support mural au format PDF gratuitement ! Retrouvez votre notice PT300 - Kanto et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PT300 de la marque Kanto.
MODE D'EMPLOI PT300 Kanto
Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consultez un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causées par un montage incorrect, l'assemblage incorrect, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.
Attention
Le poids de chargement maximal est de 150 lb (68 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instability et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'accier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.
P: M5 x 12 mm Q: M5 Security Torx Torx de sécurité
Required Tools
Outils nécessaires
Outils nécessaires
Socket Set
- Choisissez les écrous et spacers de téléviseur
- Choisissez les espaciadores pour téléviseurs irregulares
- Attachez les équerres de téléviseur
- Montez l'ensemble de plaque murale
- Hang TV Attachez le téléviseur Cuelgue el televisor
- Nivellez le téléviseur
- Secure TV Securisez le téléviseur Asegure el televisor

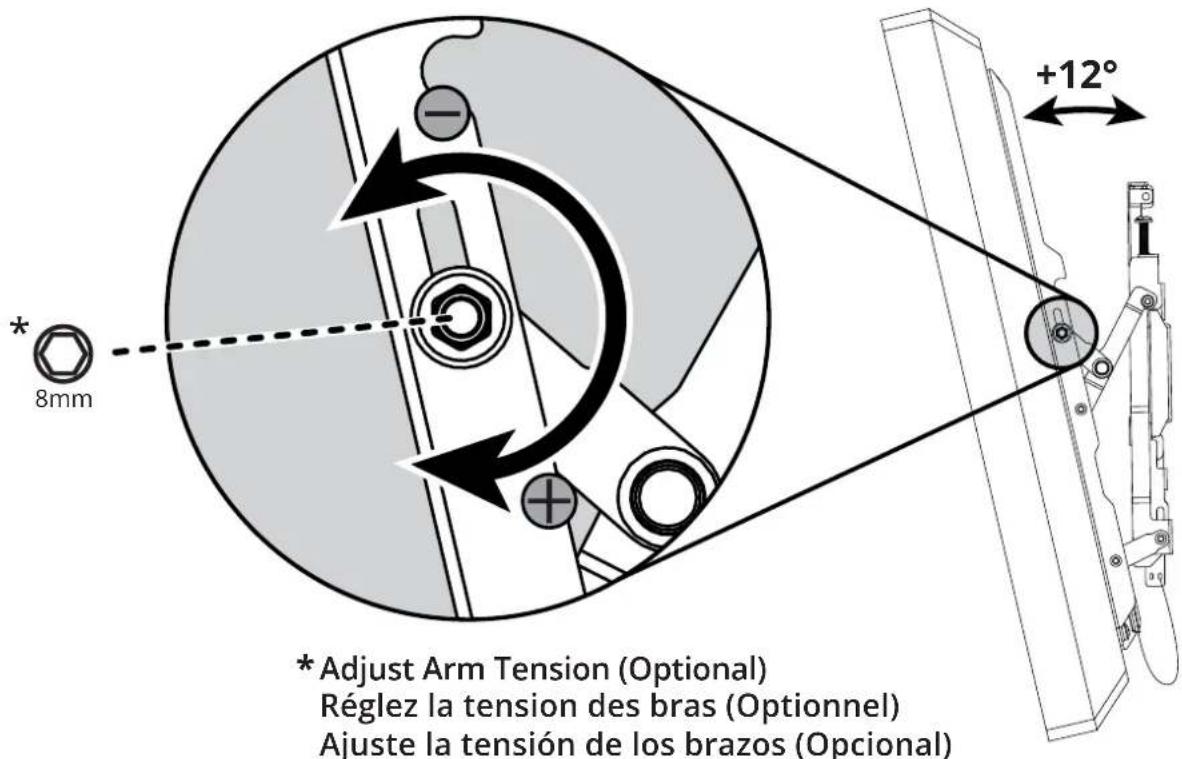

- Finalisez les ajustements

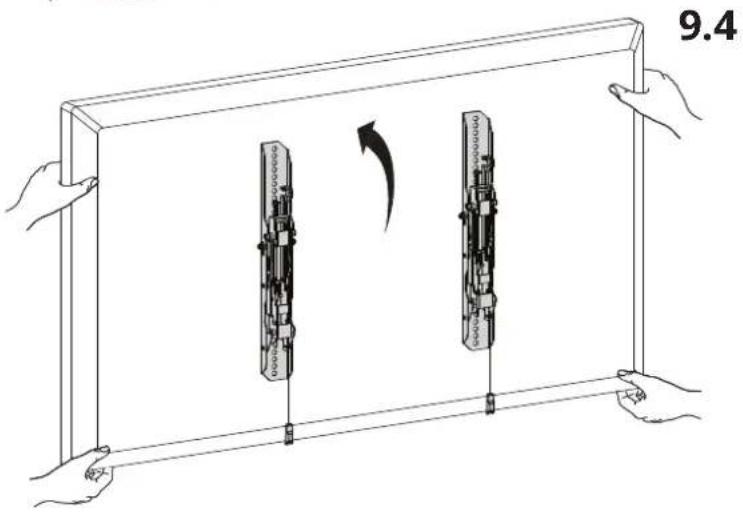

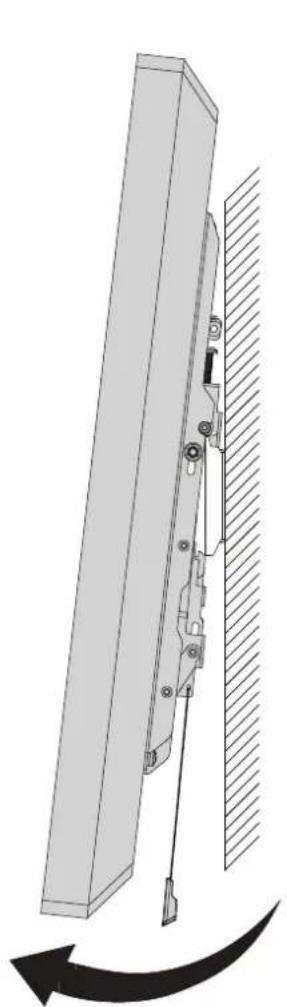

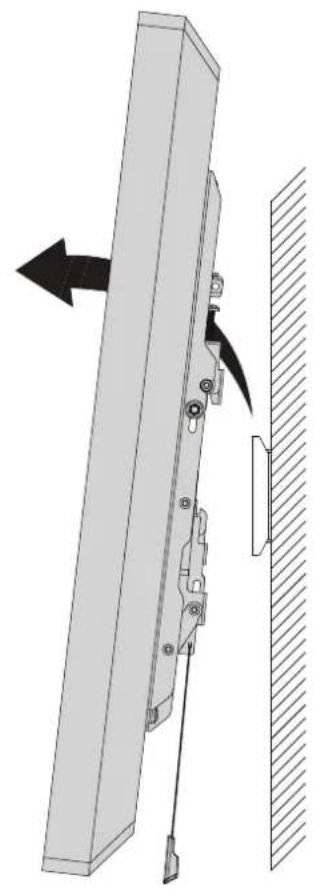

- Retirez le téléviseur
IMPORTANT!: Veuillez lire ce document avant de procéder à assembler.

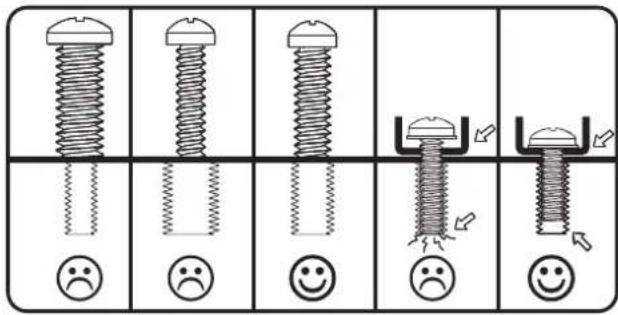

1.1 A-i choisissez les vis
L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera à choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le reste des vis ne sera pas utilisé.
1.2 J-k choisissez les entreprises
Des entreprises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurvés, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entreprises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entreprises.
Les entreprises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.
3. Attachez les équerres de téléviseur
WARNING / AVERTISSEMENT / PRECAUCION
Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.
La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.
AVERTISSEMENT N'utiliez pas les ancrages de béton dans la cloison sèche ou les murs à montants de bois.
Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les avertissements de précaution en bas de la page deux. Serrez les vis tire-fond (O) jusqu'à ce que la plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire-fond (O). Chaque vis tire-fond doit être située au centre d'un montant en bois.
La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.
N'utilisez pas les ancrages de béton dans la cloison sèche ou les murs à montants de bois.
Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même si y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.
Nivellez le téléviseur

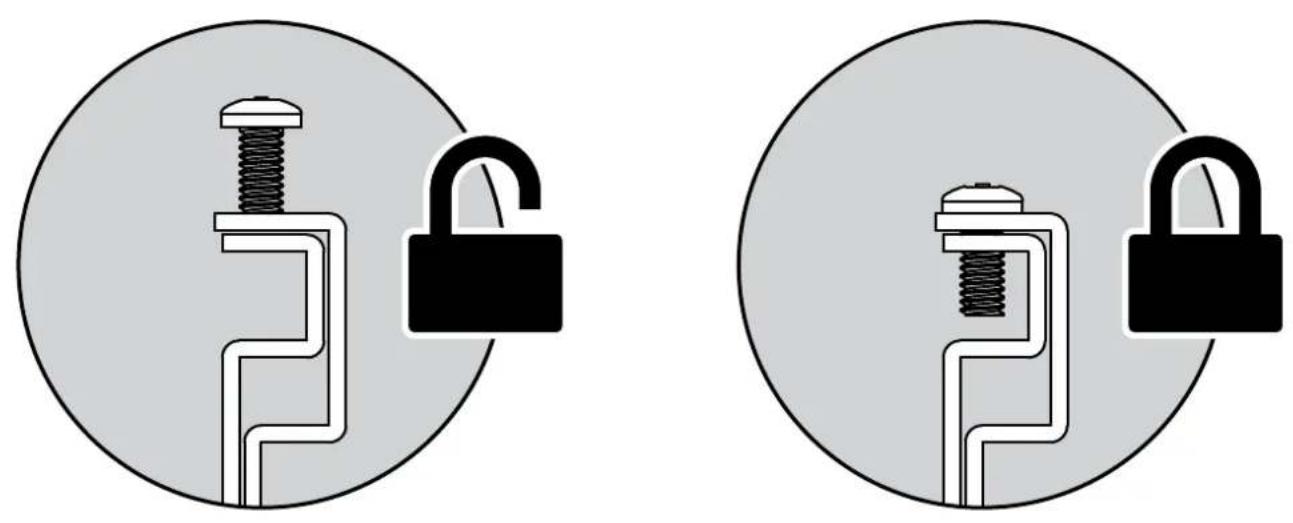

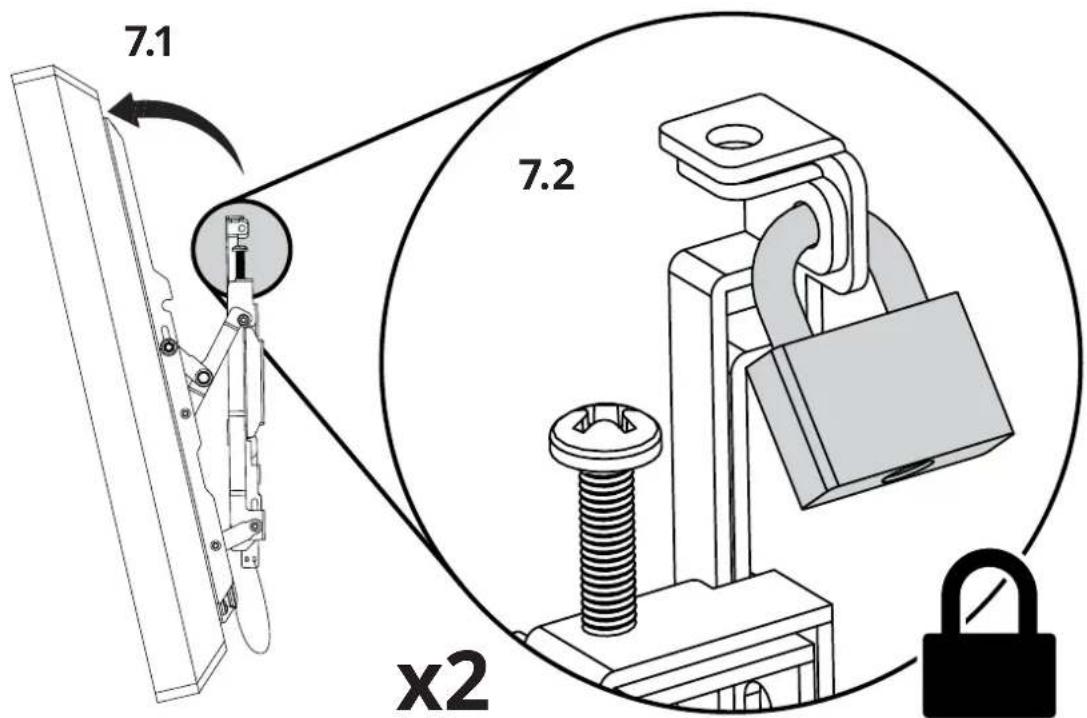

7a. Secure TV (Optional) Sécurisez le téléviseur (Optionnel) Asegure el televisor (Optional)
9.1 9.2 9.3
S4 S6
H1 H2
@kantoaudio
@kantodesktop
@kantoliving
www.kantoaudio.com
Garantie limitée à l'acheteur initial
Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.
En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur/agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Tout pièce de remplacement ou tout appareil de substitution sera garantie pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.
Les clients seront chargés d'obtenir un numéro d'autorisation de réception et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.
Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto decline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenue. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
