HDMS5014K - Commutateur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI
Marque	Monacor
Modèle	HDMS5014K
Nombre d'entrées HDMI	5 (HDMI IN 1–5)
Nombre de sorties HDMI	1 (HDMI OUT)
Résolution maximale	UHD (4K), compatible HDR
Alimentation	Bloc secteur externe 230 V/50 Hz, sortie 5 V DC
Dimensions (L × H × P)	159 × 22 × 65 mm
Poids	246 g
Température de fonctionnement	0 °C à 40 °C
Télécommande	Oui, avec pile bouton CR2025 (incluse)
Sélection d'entrée	Par touches sur l'appareil (Switch, 1–5, ⏻) et télécommande (1–5, ∧, ∨)
Indicateurs LED	LEDs IN 1–5 pour entrée active, LED ⏻ pour veille
Utilisation prévue	Relier jusqu'à 5 sources vidéo (DVD, PC, tuner, etc.) à un affichage (TV, moniteur, projecteur)
Nettoyage	Chiffon sec et doux, sans produits chimiques ni eau
Sécurité	Usage intérieur, éviter projections d'eau et humidité élevée, ne pas obstruer les ouïes de ventilation
Mise au rebut	Appareil et batterie doivent être recyclés dans des filières adaptées

FOIRE AUX QUESTIONS - HDMS5014K Monacor

Quels types de sources puis-je connecter au commutateur HDMS5014K ?

Vous pouvez connecter jusqu'à cinq sources vidéo dotées d'une sortie HDMI, comme un lecteur DVD, un ordinateur portable, un tuner satellite, une console de jeux ou un décodeur TV.

Quelle est la résolution maximale prise en charge ?

Le commutateur supporte une résolution maximale de UHD (4K) et est compatible HDR pour une qualité d'image optimale.

Comment sélectionner une entrée sur le commutateur ?

Vous pouvez appuyer sur la touche Switch (3) pour passer à l'entrée suivante, ou utiliser les touches numérotées 1 à 5 (10) pour une sélection directe. La télécommande offre également des touches 1–5, ∧ et ∨.

La télécommande nécessite-t-elle une pile ?

Oui, la télécommande fonctionne avec une pile bouton CR2025 (3 V). Une pile est incluse ; retirez le film isolant avant la première utilisation.

Puis-je utiliser le commutateur avec un câble HDMI long ?

Oui, mais la qualité du signal peut diminuer avec des câbles très longs. Pour des distances supérieures à 5 mètres, privilégiez des câbles HDMI de bonne qualité ou un amplificateur de signal.

Le commutateur fonctionne-t-il avec des appareils 1080p ?

Oui, il est rétrocompatible avec toutes les résolutions inférieures comme 1080p, 720p, etc.

Comment nettoyer le commutateur sans l'endommager ?

Utilisez uniquement un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'alcool ou d'eau.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le bloc secteur est correctement branché sur le commutateur (prise DC 5V) et sur une prise secteur 230V/50Hz. Essayez une autre prise secteur. Si rien ne se produit, contactez un technicien.

Le commutateur chauffe-t-il normalement ?

Une légère chaleur est normale. Assurez-vous que les ouïes de ventilation ne sont pas obstruées et que l'appareil est dans un endroit bien aéré. La température ambiante ne doit pas dépasser 40 °C.

Comment éliminer le commutateur en fin de vie ?

Ne le jetez pas dans les ordures ménagères. Déposez-le dans un point de recyclage pour appareils électroniques. La batterie de la télécommande doit être retirée et déposée dans un container spécifique.

MODE D'EMPLOI HDMS5014K Monacor

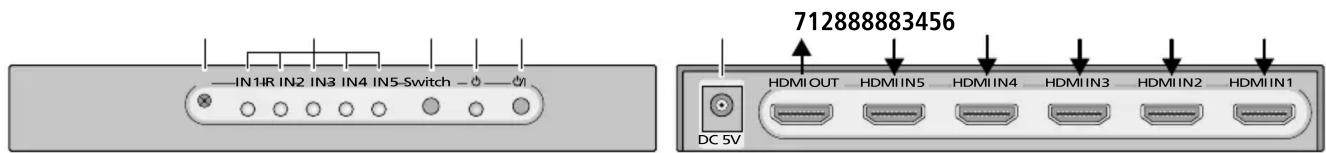

1 Capteur IR pour les signaux de la télécommande
2 LEDs IN 1–IN 5 pour afficher l'entrée sélectionnée (8)
3 Touche «Switch» pour sélectionner une entrée
4 LED ⏻, brille lorsque l'appareil est éteint

5 Touche ⬆/I pour allumer et éteindre
6 Branchement pour le bloc secteur
7 Sortie signal HDMI OUT
8 Entrées signal HDMI IN 1–5

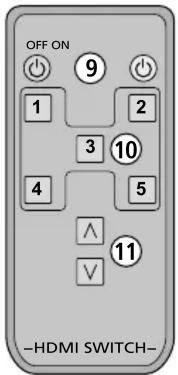

9 Touches ⏻ marche et arrêt
10 Touches 1–5 pour la sélection directe d'une entrée (8)
11 Touches de sélection d'entrée (alternative)

Commutateur de signal HDMI™

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Conseils de sécurité

Les appareils (commutateur et bloc secteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole €€.

AVERTISSEMENT

Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil. Risque de décharge électrique.

• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est de 0–40 °C.
• En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée dans le commutateur doit être évacuée via les ouïes de ventilation, en aucun cas, elles ne doivent être obturées.
• Débranchez le bloc secteur immédiatement lorsque :
• des dommages visibles apparaissent sur le bloc secteur ou le commutateur,
• après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil,
• des dysfonctionnements apparaissent.
  Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par un technicien habilité ; en outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

2 Possibilités d'utilisation

Via ce commutateur, il est possible de relier cinq sources de signal vidéo (lecteur DVD, ordinateur portable, tuner Sat...) avec une résolution d'images jusqu'à «4K Ultra HD» à un appareil de visualisation (moniteur, téléviseur, projecteur). La source de signal voulue peut être sélectionnée sur le commutateur ou avec la télécommande.

3 Fonctionnement

1) La télécommande fonctionne avec une pile bouton 3V de type CR2025. Si une batterie est déjà insérée en usine, retirez le film isolant (pour protéger de toute décharge) du support batterie. La télécommande est alors prête à fonctionner. Lorsque vous appuyez sur une touche, dirigez toujours la télécommande vers le capteur IR (1). Il ne doit pas y avoir d'obstacle entre le capteur et la télécommande.

Pour insérer/remplacer la batterie, retirez le support batterie sur la face arrière, insérez la batterie neuve, pôle plus vers le haut. En cas de non utilisation prolongée, retirez la batterie pour éviter qu'elle ne coule et n'endommage la télécommande.

Ne jetez pas les batteries dans la poubelle domestique. Déposez-les dans un container spécifique chez votre détaillant pour une élimination non polluante.

2) Reliez les sources de signal aux prises HDMI IN (8) et l'appareil de visualisation à la prise HDMI OUT (7).
3) Reliez le bloc secteur livré à la prise DC 5V (6) et à une prise secteur 230V/50Hz.
4) Allumez le commutateur avec la touche ⬤I (5) ou ON (9). La LED IN (2) de la dernière entrée sélectionnée (8) brille.
5) Pour commuter sur une autre entrée, appuyez sur la touche Switch (3) ou sur la télécommande sur 1, 2, 3, 4, 5 (10), ∧ ou ∨ (11).
6) Après le fonctionnement, éteignez le commutateur avec la touche ⬇I (5) ou OFF (9) ; la LED ⬇(4) brille. En cas de non utilisation prolongée du commutateur, débranchez le bloc secteur ; même si le commutateur est éteint, le bloc secteur a une faible consommation.

4 Caractéristiques techniques

Résolution max. de signal : UHD (4K), accepte HDR

Nombre d'entrées .....5

Connexions . . . . . . . . . . . . prises HDMI, type A

Alimentation . . . . . . . . par bloc secteur livré relié à 230 V/50 Hz

Température fonc. .....0–40°C

Dimensions (l × h × p) . . . . 159 × 22 × 65 mm

Poids .....246g

Tout droit de modification réservé.
