PT 2000 SP - Climatisation TROTEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PT 2000 SP TROTEC au format PDF.
| Type de produit | Climatisation mobile (Spotcooling) |
| Marque | Trotec |
| Modèle | PT 2000 SP |
| Puissance frigorifique | 2 kW |
| Débit d'air max. | 230 m³/h |
| Plage de fonctionnement | 20 °C à 43 °C |
| Réfrigérant | R290 (propane), 180 g |
| Alimentation | 220-240 V / 50 Hz, 3,2 A, 950 W |
| Dimensions (L × P × H) | 287 × 465 × 586 mm |
| Poids | 27 kg |
| Indice de protection | IPX0 (non protégé contre l'eau) |
| Capacité du bac de condensation | 3 litres |
| Distances minimales (haut/côtés/avant/arrière) | 30 cm / 30 cm / 30 cm / 80 cm |
| Surface minimale de la pièce | Supérieure à 15 m² |
| Fonctions principales | Refroidissement ponctuel avec conduit d'air froid orientable (360° rotatif, 150° d'inclinaison) |
| Entretien et nettoyage | Nettoyage régulier du filtre à air, vidange du bac de condensation, nettoyage extérieur avec chiffon humide |
| Sécurité | Réfrigérant inflammable (R290), arrêt automatique sur bac plein, ne pas utiliser sans filtre, ne pas exposer à l'eau |
| Pièces détachées et réparabilité | Filtre à air remplaçable, bac de condensation amovible, circuit de réfrigérant hermétique réservé aux professionnels agréés |
| Usage | Professionnel (salles de serveurs, zones de production, postes de travail) |
| Garantie | Consulter le fabricant |
FOIRE AUX QUESTIONS - PT 2000 SP TROTEC
Questions des utilisateurs sur PT 2000 SP TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice PT 2000 SP - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PT 2000 SP de la marque TROTEC.
MODE D'EMPLOI PT 2000 SP TROTEC
Informations sur l'utilisation de cette instruction .... 2
Sécurité.... 2
Informations sur l'appareil .... 6
Transport et stockage 7
Montage et mise en service 8
Utilisation.... 10
Défauts et pannes.... 11
Maintenance 12

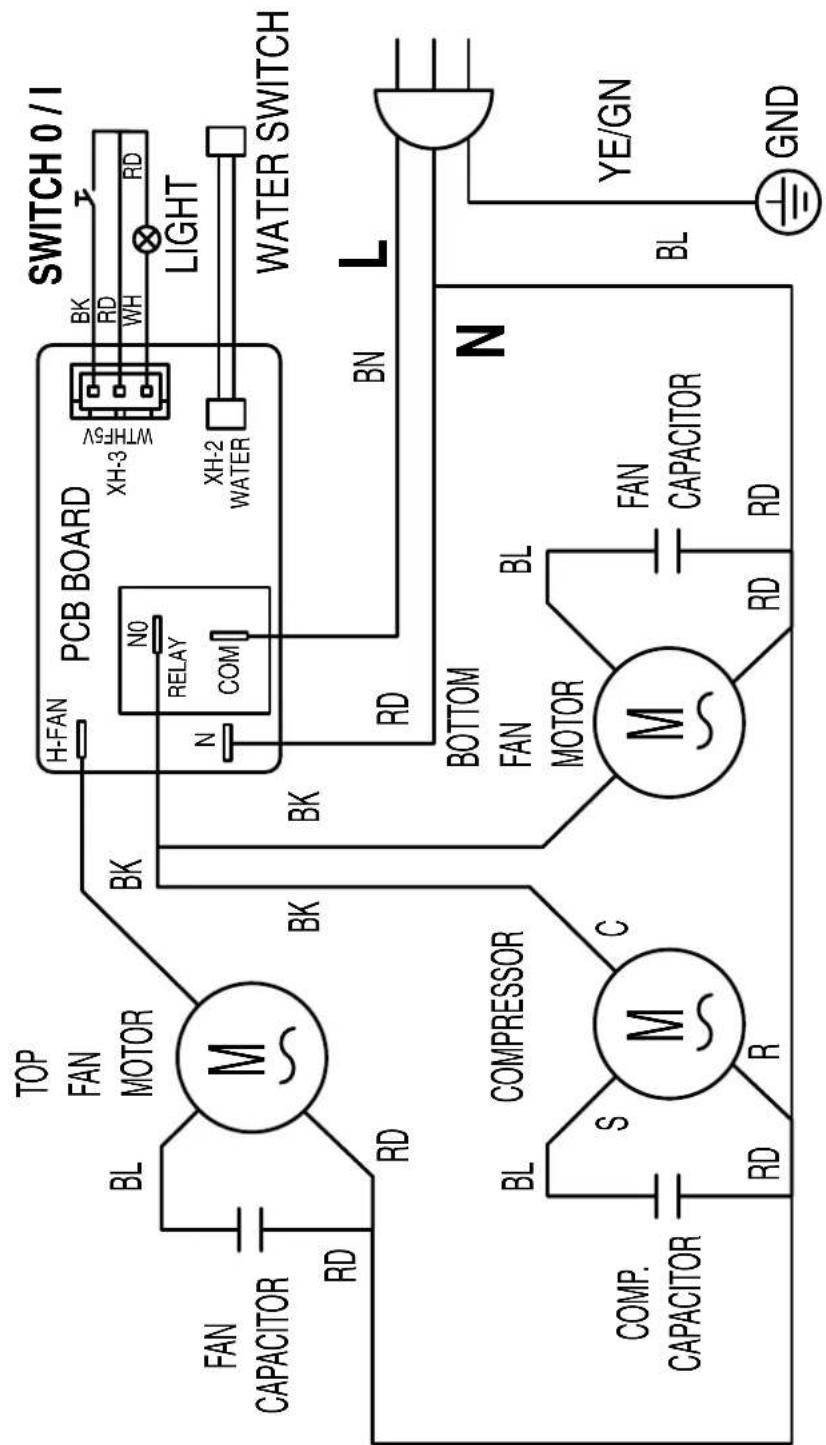

Annexe technique.... 15
Élimination.... 19
Déclaration de conformité UE 20
Informations sur l'utilisation de cette instruction
Symboles
Danger
Ce symbole indique l'existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrêmement inflammable.
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Ce symbole souligne la nécessité d'observer le manuel d'utilisation.
Vous pouvez télécharger la dernière version de ce manuel en suivant le lien ci-dessous :
PT 2000 SP
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.
- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
-
N'exposez pas l'appareil à un jet d'eau direct.
-
N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil pendant le fonctionnement.
- Ne vous asseyez pas sur l'appareil.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
- Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
- N'utilisez jamais l'appareil si vous remarquez des détériorations sur la prise ou sur le câble de raccordement secteur.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cordons secteurs défectueux représentent un sérieux danger pour la santé. - Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
- Veillez à ce que l'entrée et la sortie d'air soient libres.
- N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
-
Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
-
Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé !
- L'appareil doit être debout lors du transport.
- N'installez l'appareil que dans le respect de la réglementation nationale en matière d'installation.
- N'installez, n'utilisez et n'entreposez le PT 2000 SP que dans un local d'une surface supérieure à 15 m².
- Entreposez l'appareil de manière à éviter tout dommage mécanique.
- Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.
Consignes de sécurité pour les travaux sur le circuit de réfrigérant :
- Toute personne devant travailler sur le circuit de réfrigération doit être en mesure de présenter un certificat, délivré par un organisme accrédité, attestant sa compétence dans la manipulation de gaz réfrigérants au moyen d'un procédé connu dans l'industrie.
- Les travaux de maintenance doivent être effectués en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l'aide de personnes supplémentaires, la personne formée à la manipulation des réfrigérants inflammables doit surveiller les travaux en permanence.
- N'utilisez aucun produit autre que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.
- Ne pas percer ni brûler.
- Notez bien que le gaz réfrigérant est inodore.
- Observez la réglementation nationale concernant les installations au gaz.
- Observez la quantité maximum de réfrigérant dans les caractéristiques techniques.
- Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.
Utilisation conforme
Utilisez l'appareil exclusivement pour refroidir l'air ambiant dans les espaces intérieur dans l'observation des caractéristiques techniques.
L'appareil est prévu exclusivement pour un usage professionnel.
De plus, il est conçu pour le refroidissement des salles de serveurs, des zones de production et des postes de travail, en vue d'une installation simple et d'une mise en service rapide. Grâce à ses roulettes robustes et pourvues de freins, l'appareil peut être mis en œuvre de manière mobile.
Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.
Utilisation non conforme raisonnablement prévisible
- N'installez pas l'appareil sur une surface mouillée ou inondée.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- Ne plongez jamais l'appareil dans l'eau.
- N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.
- N'utilisez pas l'appareil à proximité immédiate de piscines, de baignoires ou de douches.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- prendre conscience des risques associés aux appareils électriques en environnement humide.
- avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».
Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.
Électricien
Les électriens qualifiés doivent lire et comprendre les schémas électriques, mettre les machines électriques en marche, entretenir et réparer les machines, raccorder les armoires électriques et de commande, garantir la capacité fonctionnelle des composants électriques et reconnaître les risques éventuels lors de la manipulation de systèmes électriques et électroniques.
Signaux de sécurité et étiquettes sur l'appareil
Remarque
N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :
WARNING • WARNUNG • ATTENTION
FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 15 m².
Observer le manuel d'utilisation
Ce symbole rappelle la nécessité de lire et d'observer la notice d'instructions.
Observer les instructions de réparation
Tout travail d'élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d'un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant.
Les autocollants suivants en allemand et en anglais sont aposés sur l'appareil.
Avertissement
Veillez à ce qu'aucun objet ne tombe dans l'entrée d'air chaud ni dans le canal d'air froid. Tout corps étranger endommage les pales du ventilateur ou risque de bloquer le flux d'air, ce qui n'est pas couvert par la garantie.
Avertissement

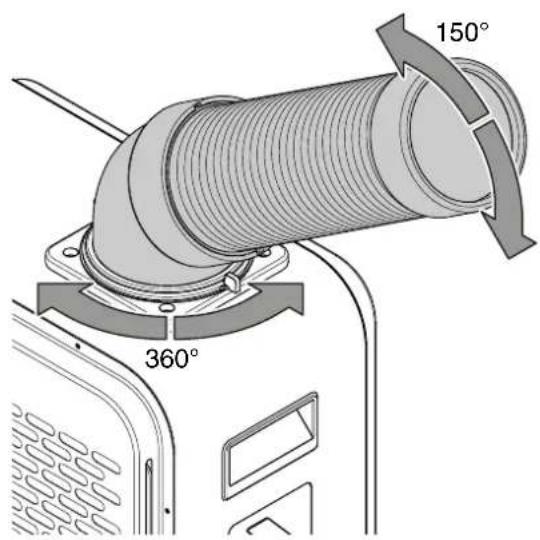

Lorsque vous réglez l'angle de l'air froid, ne mettez pas la main dans le tuyau d'air souple. Réglez l'angle en saisissant l'habillage plastique.
Important

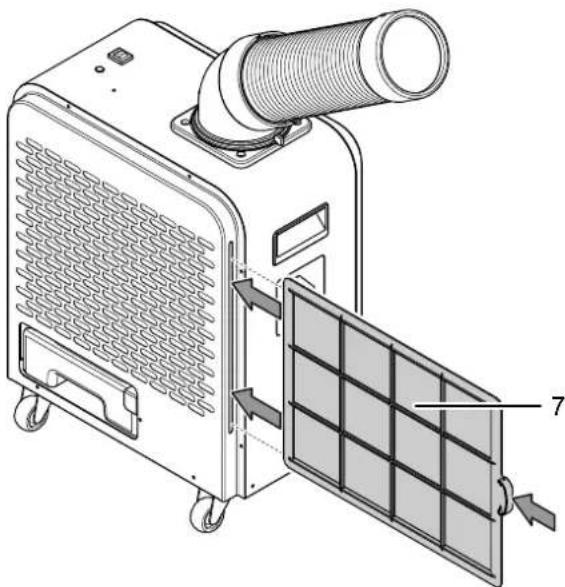

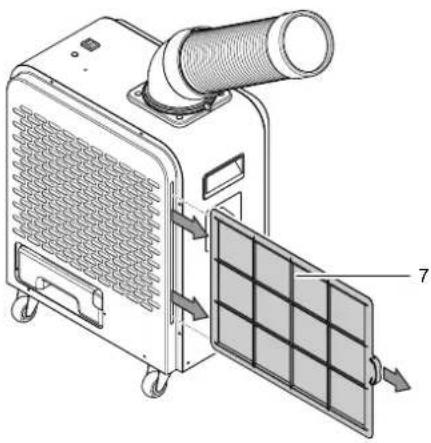

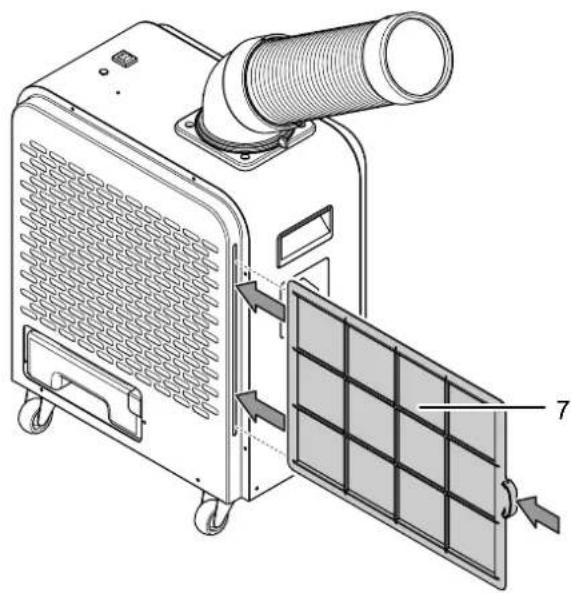

Contrôlez régulièrement l'état de propreté du filtre.
Trop de poussière ou de saleté sur le filtre entrave l'arrivée d'air et entraîne le givrage de l'échangeur de chaleur. Ceci diminue sensiblement la capacité de refroidissement.
Attention
Des gaz inflammables se trouvent à l'intérieur de l'appareil. Il est interdit à toute personne non avertie de démonter ni de réparer l'appareil.
Avertissement

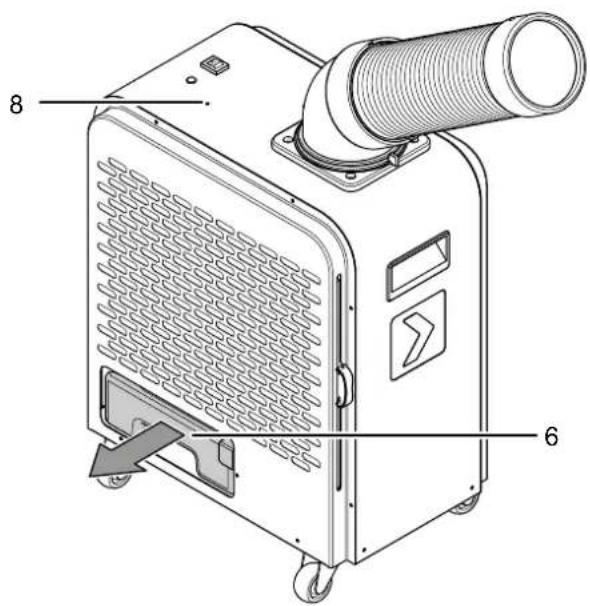

Arrêtez l'appareil lorsque le voyant Bac plein s'allume. Enlevez le bac de récupération de l'eau de condensation et videz-le. Veillez à ce que le bac de récupération de l'eau de condensation soit correctement remis en place avant de remettre l'appareil en marche.
Risques résiduels
Danger
Réfrigérant naturel propane (R290) !
H220 : gaz extrêmement inflammable.
H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.
P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.
P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.
P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement relatif à la tension électrique
Risque d'électrocution !
L'appareil n'est pas protégé contre l'eau.
Il existe un risque d'électrocution !
N'utilisez jamais l'appareil dans des endroit où des gouttes d'eau, des éclaboussures ou de l'eau courante peuvent pénétrer dans l'appareil et ne le plongez jamais dans l'eau !
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle !
Veuillez respecter les exigences relatives à la qualification du personnel !
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
Risque de blessures provoquées par les charges suspendues !
Assurez-vous que personne ne se trouve à proximité.
Remarque
N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.
Comportement en cas d'urgence
- Arrêtez l'appareil.
- Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
- Ne rebranchez jamais un appareil endommagé.
Informations sur l'appareil
Description de l'appareil
L'appareil est destiné au refroidissement ponctuel. Dans le cas du refroidissement ponctuel, l'air ambiant refroidi est dirigé vers un point précis ou une zone délimitée (« Spotcooling )».
La mise en marche et l'arrêt ont lieu par l'intermédiaire de l'interrupteur placé sur l'appareil.
L'appareil refroidit l'air ambiant en lui extrayant de la chaleur.

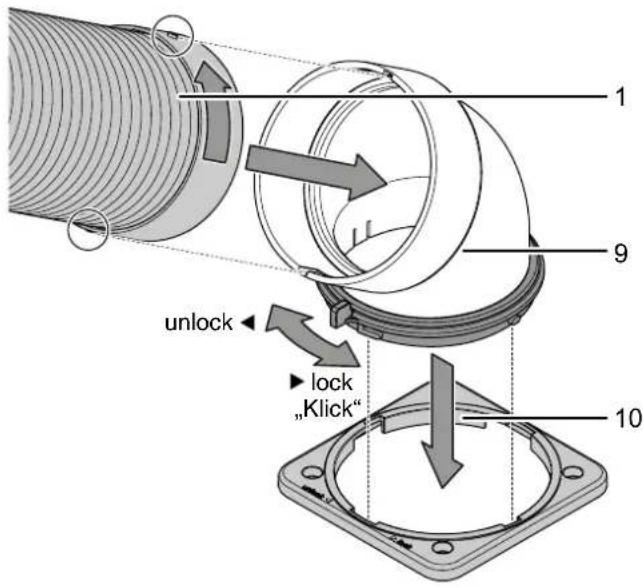

L'air refroidi est conduit vers une zone déterminée par
l'intermédiaire de la conduite d'air froid.
La vapeur d'eau contenue dans l'air ambiant condense sous forme d'eau ou se dépose comme givre sur les lamelles de l'évaporateur, puis est transportée dans le bac de récupération d'eau de condensation.
Grâce à ses dimensions compactes, l'appareil peut être transporté facilement et mis en œuvre dans tous les espaces intérieurs.
L'appareil n'est pas protégé contre l'eau (IPX0).

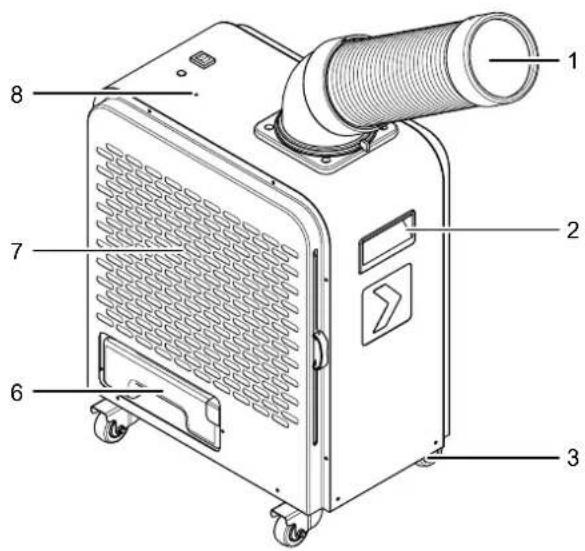

Représentation de l'appareil
| N° Désignation | |
| 1 Conduite d'air froid | |
| 2 Poignée de transport | |
| 3 Roulettes de transport dont 2 avec blocage | |

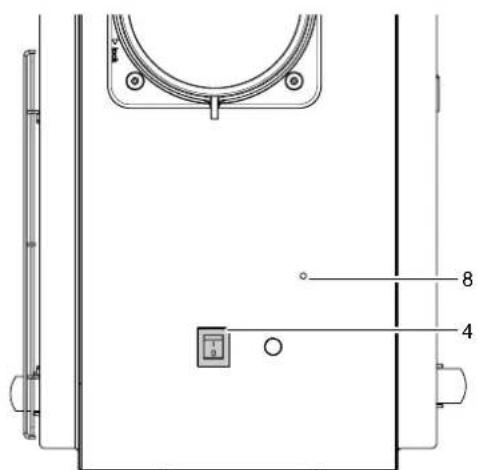

| 4 Interrupteur marche/arrêt | |
| 5 Sortie d'air chaud | |

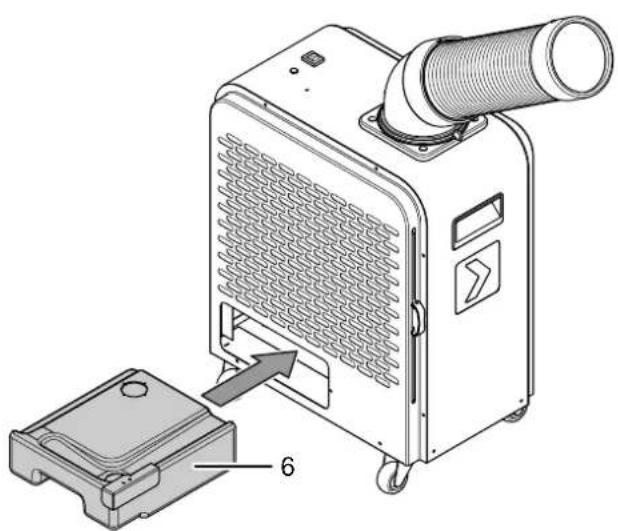

| 6 Bac de récupération de l'eau de condensation | |
| 7 Entrée d'air avec filtre à air | |
| 8 LED | Bac plein |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Observez que des consignes de transport supplémentaires peuvent s'appliquer aux appareils utilisant un réfrigérant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables.
Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.
Pour faciliter le transport, l'appareil est pourvu d'une poignée.
Observez les consignes suivantes avant chaque transport :
- Arrêtez l'appareil.
- Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
- Videz les condensats résiduels contenus dans l'appareil
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
- Déplacez l'appareil sur roulettes uniquement sur des surfaces solides et planes.
Veuillez observer les consignes suivantes pendant le transport :
- Ne transportez l'appareil qu'en position verticale.
Veuillez observer les consignes suivantes après chaque transport :
- Installez l'appareil à la verticale après l'avoir transporté.
- Bloquez de nouveau les roulettes de transport au moyen des freins.
Stockage
Veuillez observer les consignes suivantes avant chaque stockage :
- Au besoin, nettoyez le bac de récupération de l'eau de condensation et/ou le tuyau d'évacuation de l'eau de condensation (voir chapitre « Maintenance »).
- Videz les condensats résiduels contenus dans l'appareil
- Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
Observez les conditions d'entreposage suivantes lorsque vous n'utilisez pas l'appareil :
- N'entreposez l'appareil que dans un local d'une surface supérieure à 15 m ^2 .
- N'entreposez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).
- Entreposez l'appareil au sec et protégé du gel et de la chaleur.
- Entreposez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
- Au besoin, protégez l'appareil de la poussière au moyen d'une housse.
- Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.
Montage et mise en service
Contenu de la livraison
• 1 appareil
• 1 conduite d'air froid
• 1 raccord coudé
• 1 filtre à air
- 1 bac de récupération de l'eau de condensation
• 1 mode d'emploi
Déballage de l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entièrement l'emballage de l'appareil.
- Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.
Mise en service
À l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre « Caractéristiques techniques ».
-
Avant la remise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.
-
Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.
- Pendant le montage, en particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon d'alimentation ou tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
- Assurez-vous que les rallonges électriques soient entièrement déroulées.
- Veillez à ce que les sorties et les entrées d'air, ainsi que le raccordement du tuyau d'évacuation d'air soient libres.
- Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
Mise en place du bac de récupération de l'eau de condensation
Remarque
De l'eau de condensation se forme durant le fonctionnement. Elle doit être collectée dans le bac de récupération (6).
Avant la mise en marche, assurez-vous que le bac de récupération de l'eau de condensation soit bien en place. Placez l'ouverture du bac sous l'évacuation de l'eau de condensation dans l'appareil (voir illustration). Il n'est pas possible de raccorder un tuyau d'évacuation de l'eau de condensation.
Raccordement de la conduite d'air froid
Pour le mode refroidissement ponctuel, il est nécessaire de raccorder une conduite d'air froid (1).
- Placez le raccord coudé (9) sur le verrouillage à baïonnette (10).
- Tournez le raccord coudé (9) dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.
- Placez la conduite d'air froid (1) sur le raccord coudé (9).
- Tournez la conduite d'air froid (1) dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'elle s'enclenche.
La conduite d'air froid (1) peut être orientée sur 360°. De plus, la conduite d'air froid peut être inclinée vers le haut ou vers le bas sur 150°.
Remarque
N'utilisez jamais l'appareil sans filtre à air (7). En l'absence de filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.
Avant la mise en marche, assurez-vous que le filtre à air (7) soit bien en place.
- Si le filtre à air (7) n'est pas encore en place, introduisez-le dans l'évidement prévu.
- Évitez de laisser portes ou fenêtres ouvertes.
Éléments de commande
| N° Désignation Signification | ||
| 4 | Interrupteurs marche/arrêt | Mise en marche ou arrêt de l’appareil |
| 8 | LED Bac plein S’allume | lorsque le bac de récupération de l’eau de condensation est plein |
Avertissement relatif à la tension électrique
Risque d'électrocution !
L'appareil n'est pas protégé contre l'eau.
Il existe un risque d'électrocution !
N'utilisez jamais l'appareil dans des endroit où des gouttes d'eau, des éclaboussures ou de l'eau courante peuvent pénétrer dans l'appareil et ne le plongez jamais dans l'eau !
Mise en marche de l'appareil
-
Après avoir installé l'appareil en suivant la description du chapitre « Mise en service », vous pouvez le mettre en marche.
-
Placez l'interrupteur marche/arrêt (4) sur la position I.
L'appareil se met en marche en mode Refroidissement ponctuel.
Mise hors service
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Pour arrêter l'appareil, placez l'interrupteur marche/arrêt (4) sur la position 0.
- Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
- Au besoin, nettoyez l'appareil conformément au chapitre « Maintenance ».
- Au besoin, videz le bac de récupération de l'eau de condensation.
- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :
L'appareil ne se met pas en marche :
• Vérifiez le raccordement secteur.
- Vérifiez le bon état du cordon secteur et de la fiche secteur. Si vous constatez un dommage, n'essayez pas de le remettre en marche.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
- Vérifiez le fusible ou le disjoncteur secteur.
- Observez la température de fonctionnement admissible indiquée dans le chapitre « Annexe technique ».
- Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par le fabricant.
L'appareil fonctionne sans refroidir ou les performances de refroidissement sont réduites :
- Vérifiez la propreté du ou des filtre(s) à air. Si nécessaire, nettoyez ou remplacez le(s) filtre(s) à air.
- Vérifiez les distances minimum par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.
- Vérifiez le réglage de température de l'appareil. Diminuez la température définie au cas où elle est supérieure à la température de la pièce.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
De l'eau de condensation coule de l'unité intérieure :
• Vérifiez si l'appareil présente des fuites.
Le compresseur ne se met pas en marche :
- Vérifiez si la protection anti-surchauffe du compresseur s'est déclenchée. Débranchez l'appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.
- Le compresseur peut éventuellement démarrer avec un retard de 3 minutes, car il est équipé d'une protection interne contre la remise en marche immédiate.
L'appareil devient très chaud, il est bruyant ou il perd de la puissance :
- Contrôlez l'encrassement éventuel d'entrée d'air et du filtre à air. Nettoyez la saleté extérieure.
- Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre « Maintenance »). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.
Maintenance
Intervalles de maintenance
| Intervalles de maintenance et d'entretien avant chaque mise en service | au besoin au | moins toutes les 2 semaines | au moins toutes les 4 semaines | au moins tous les 6 mois | au moins une fois par an |
| Contrôle de l'entrée et de la sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant | X | X | |||
| Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements et les corps étrangers, nettoyage le cas échéant | X | X | |||
| Nettoyage extérieur X X | |||||
| Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements | X | X | |||
| Contrôle du filtre à air pour détecter d'éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant | X | X | |||
| Remplacement du filtre à air X | |||||
| Recherche de détériorations éventuelles X | |||||
| Contrôle des vis de fixation X X | |||||
| Test fonctionnel X | |||||
| Vidange et nettoyage du bac de récupération de l'eau de condensation et/ou du flexible d'évacuation | X |
Protocole de maintenance et d'entretien
Type d'appareil : ....
Numéro de série : ....
| Intervalles de maintenance et d'entretien | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant | ||||||||||||||||
| Contrôle du filtre à air pour détecter d'éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant | ||||||||||||||||
| Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant | ||||||||||||||||
| Nettoyage extérieur | ||||||||||||||||
| Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements | ||||||||||||||||
| Remplacement du filtre à air | ||||||||||||||||
| Recherche de détériorations éventuelles | ||||||||||||||||
| Contrôle des vis de fixation | ||||||||||||||||
| Test fonctionnel | ||||||||||||||||
| Vidange et nettoyage du bac de récupération de l'eau de condensation et/ou du flexible d'évacuation |
| 1. Date : ......Signature : ...... | 2. Date : ......Signature : ...... | 3. Date : ......Signature : ...... | 4. Date : ......Signature : ...... |
| 5. Date : ......Signature : ...... | 6. Date : ......Signature : ...... | 7. Date : ......Signature : ...... | 8. Date : ......Signature : ...... |
| 9. Date : ......Signature : ...... | 10. Date : ......Signature : ...... | 11. Date : ......Signature : ...... | 12. Date : ......Signature : ...... |
| 13. Date : ......Signature : ...... | 14. Date : ......Signature : ...... | 15. Date : ......Signature : ...... | 16. Date : ......Signature : ...... |
Avant toute opération de maintenance
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil.
- Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
Avertissement relatif à la tension électrique
Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par le fabricant.
Circuit de réfrigérant
Danger
Réfrigérant naturel propane (R290) !
H220 : gaz extrêmement inflammable.
H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.
P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.
P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.
P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.
- Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.
Signaux de sécurité et étiquettes sur l'appareil
Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvez les signaux de sécurité en cas d'illisibilité.
Nettoyage du boîtier
Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Retirez le filtre à air.
- Éclairez l'intérieur de l'appareil à travers les ouvertures au moyen d'une lampe de poche.
- Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.
-
Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.
-
Remettez le filtre à air en place.
Nettoyage du filtre à air
Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).
Avertissement
Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !
- Retirez le filtre à air de l'appareil.
- Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.
- Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil !
- Insérez à nouveau le filtre à air dans l'appareil.
Le mode Refroidissement produit du condensat qui est évacué en grande partie avec l'air sortant.
Le reste du condensat est collecté dans le bac situé à l'intérieur de l'appareil. Il est nécessaire de vider régulièrement le bac.
Lorsqu'une trop grande quantité d'eau de condensation s'est accumulée, l'appareil s'éteint et le signale par l'intermédiaire de la LED Bac plein (8). En complément, un signal sonore se fait entendre.
√ L'appareil est éteint.
- Tirez le bac de récupération de l'eau de condensation (6) hors de son évidemment.
Videz le bac de récupération de l'eau de condensation.
-
Insérez à nouveau le bac dans l'appareil.
→ La LED Bac plein (8) ne s'allume plus lorsque vous remettez l'appareil en marche.
Activités après la maintenance
Si vous souhaitez continuer à utiliser l'appareil :
- Rebranchez l'appareil en mettant la fiche dans la prise secteur.
Si vous n'utilisez pas l'appareil pendant une longue durée :
- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.
Annexe technique
Données techniques
| Modèle PT 2000 SP | |
| Puissance frigorifique 2 kW | |
| Plage de fonctionnement 20 °C à 43 °C | |
| Débit d'air max. 230 m | ^3/h |
| Raccordement secteur 220 V - 240 V / 50 Hz | |
| Courant nominal 3,2 A | |
| Indice de protection IPXO | |
| Puissance absorbée max.(mode Refroidissement) | 950 W |
| Réfrigérant R290 | |
| Quantité de réfrigérant 180 g | |
| Facteur PRP 3 | |
| Équivalent CO _2 | 0,00054 t |
| Pression côté aspiration 1 MPa | |
| Pression côté sortie 2,5 MPa | |
| Pression max. admissible 2,5 MPa | |
| Dimensions(longueur x largeur x hauteur) | 287 x 465 x 586 mm |
| Capacité du bac de récupérationde l'eau de condensation | 3 l |
| Distance minimale par rapportaux murs et aux objets :vers le haut : 30 cmvers les côtés : 30 cmvers l'avant : 30 cmvers l'arrière : 80 cm | |
| Poids 27 kg | |
Schéma électrique


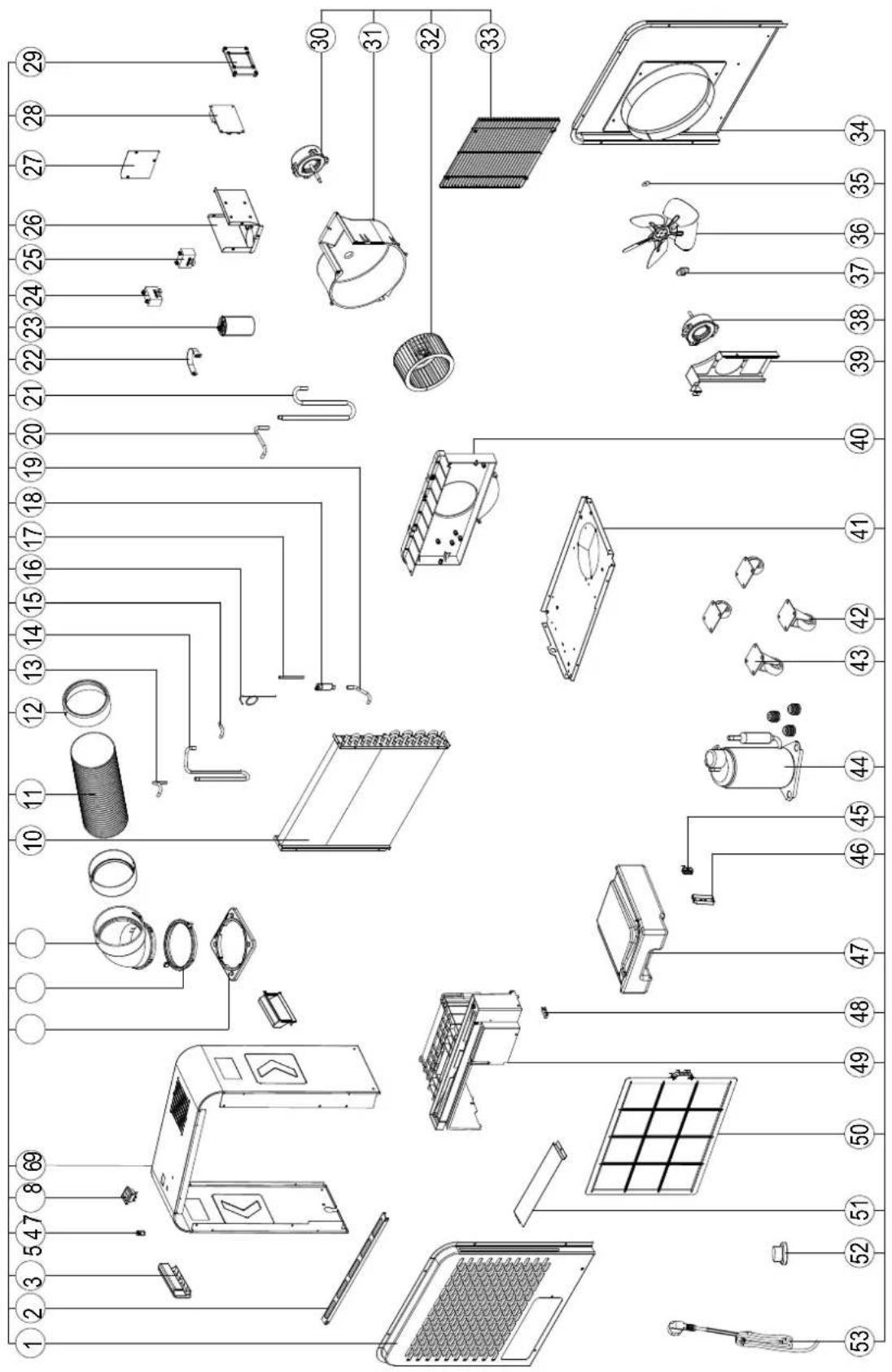

Nomenclature et liste des pièces de rechange
Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée signifie que cet appareil, conformément à la directive sur les appareils électriques ou électroniques usagés (2012/19/UE), ne doit pas être éliminé en fin de vie avec les ordures ménagères. Il en va de même pour les composants associés éventuels.
Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Faites éliminer le réfrigérant propane contenu dans l'appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuée en conséquence (N° 160504 du catalogue européen des déchets).
Déclaration de conformité UE
| Déclaration de conformité UE pour une machine (traduction de l'original)conformément à la directive 2006/42/CE, annexe II, partie 1, section A | ||
| 1. Machine : Climatiseur Spotcooling | ||
| 2. Fabricant : Trotec GmbH | Grebbener Str. 752525 HeinsbergAllemagneonline@trotec.comwww.trotec.com | |
| 3. /. | ||
| 4. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. | ||
| 5. Objet de la déclaration : PT 2000 SP | Première année de fabrication : 2025 | |
| 6. L'objet de la déclaration désigné au point 5 répond aux règlements suivants de la législation communautaire d'harmonisation : | • 2006/42/CE• 2011/65/UE• 2014/30/UE | |
| 7. Normes harmonisées appliquées :EN 60335-1:2012, EN 60335-1:2012/AC:2014, EN 60335-1:2012/A11:2014, EN 60335-1:2012/A13:2017, EN 60335-1:2012/A15:2021 (OJ 13/04/2022)EN 60335-2-40:2003, EN 60335-2-40:2003/A11:2004, EN 60335-2-40:2003/A12:2005, EN 60335-2-40:2003/A1:2006, EN 60335-2-40:2003/A13:2012/AC:2013, EN 60335-2-40:2003/A13:2012, EN 60335-2-40:2003/A2:2009, EN 60335-2-40:2003/AC:2006, EN 60335-2-40:2003/AC:2010 (OJ 28/11/2013)EN IEC 61000-3-3:2013 | ||
| 8. /. | ||
| 9. | La machine fait l'objet de la procédure d'évaluation de la conformité sur la base d'un contrôle de fabrication interne. | |
| 10. Indications supplémentaires : Représentant autorisé pour la constitution | du dossiertechnique :Trotec GmbHGrebben Str. 752525 HeinsbergAllemagne | |
Heinsberg, le 9 janvier 2025
Joachim Ludwig (gérant)
Trotec GmbH
Grebener Str. 7
52525 Heinsberg
Germany
+49 2452 962-0
+49 2452 962-200
online@trotec.com
www.trotec.com
