Type de produit	Enceinte encastrable avec caisson de graves
Marque	Paradigm
Modèle	BX82SQ
Dimensions du boîtier arrière (L x l x H)	121,9 x 25,6 x 46,6 cm
Poids du boîtier arrière	8 kg
Poids du caisson de sous-graves	4 kg
Poids total	12 kg
Matériau des supports	Acier galvanisé
Type d'installation	Encastrée au plafond
Isolation acoustique	Intégrée, ne pas retirer ni compacter
Contenu de la boîte	2 supports de pré-construction, 1 boucle pour filage avec vis
Compatibilité plafond	Plafonds standards, centrer entre les solives
Précautions	Bords tranchants des supports; ne pas percer la pellicule de protection
Entretien	Nettoyer avec un chiffon doux et sec
Installation recommandée	Confier à un installateur professionnel en cas de doute
Fonctions principales	Reproduction des graves, installation discrète au plafond
Alimentation	Non applicable (enceinte passive)

FOIRE AUX QUESTIONS - BX82SQ Paradigm

Comment installer l'enceinte Paradigm BX82SQ ?

Suivez les étapes de la notice : fixez d'abord les supports de pré-construction, installez le boîtier arrière en le centrant entre les solives, puis insérez l'enceinte en poussant les vis de montage vers l'intérieur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de vis adaptées au plafond (non fournies), d'un tournevis et éventuellement d'une scie pour découper le trou. Suivez les dimensions indiquées dans la notice.

Puis-je peindre la grille de l'enceinte ?

Oui, il est recommandé de retirer la grille avant de peindre pour éviter d'obstruer les ouvertures. Peignez-la séparément avec une peinture adaptée.

Quel poids le plafond doit-il supporter ?

Le poids total du boîtier arrière et du caisson de sous-graves est de 12 kg (26,4 lb). Assurez-vous que le plafond est suffisamment solide et utilisez des vis appropriées.

Comment fixer le boîtier au plafond ?

Utilisez des vis adaptées au plafond (non fournies) pour fixer le boîtier. Celui-ci doit être centré entre les solives et ne pas les toucher pour éviter les vibrations.

Que faire si le boîtier ne s'insère pas dans l'ouverture ?

Vérifiez que les supports de fixation sont bien rabattus vers l'intérieur en poussant les vis de montage. Si nécessaire, ajustez l'ouverture aux dimensions précisées dans la notice.

L'isolant acoustique peut-il être retiré ou modifié ?

Non, ne retirez pas, ne compactez pas et n'ajoutez pas d'isolant. La quantité adéquate est incluse et disposée correctement dans le boîtier.

Comment nettoyer l'enceinte BX82SQ ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille et le boîtier. Évitez les produits chimiques ou abrasifs.

Où trouver des pièces de rechange pour cette enceinte ?

Contactez le service client Paradigm ou un revendeur agréé. Les pièces spécifiques comme les supports ou la boucle pour filage peuvent être commandées.

L'installation nécessite-t-elle un professionnel ?

Si vous avez le moindre doute sur la procédure, il est fortement recommandé de faire appel à un installateur professionnel pour garantir une installation sécurisée et optimale.

MODE D'EMPLOI BX82SQ Paradigm

Faire passer le fil dans la boucle pour filage puis le long du plafond jusqu'à l'emplacement de l'amplificateur avant d'apposer la cloison sèche.

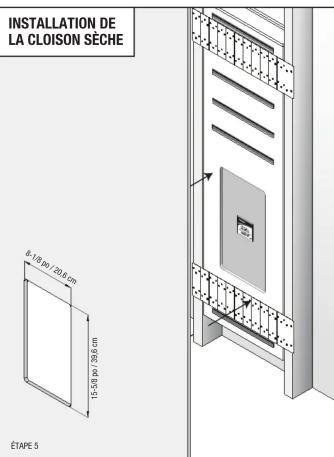

INSTALLATION DE LA CLOISON SÈCHE 0-100 pt / 20,8 cm 15-500 pt / 789,6 cm ÉTAPE 5

INSTALLATION DE L'ENCEINTE

a) En tenant la bordure avant de l'enceinte avec les pouces et index, pousser les 4 vis de montage les unes vers les autres avec les autres doigts, de manière à ce que les supports de fixation s'insèrent dans le trou par un mouvement vers le haut et l'intérieur. Relâcher les vis et appuyer douceme sur l'enceinte pour l'insérer dans le boîtier arrière.

REMARQUE : Retirer la grille avant de peindre.

Paradigm®

10.05.10

MAN1001012

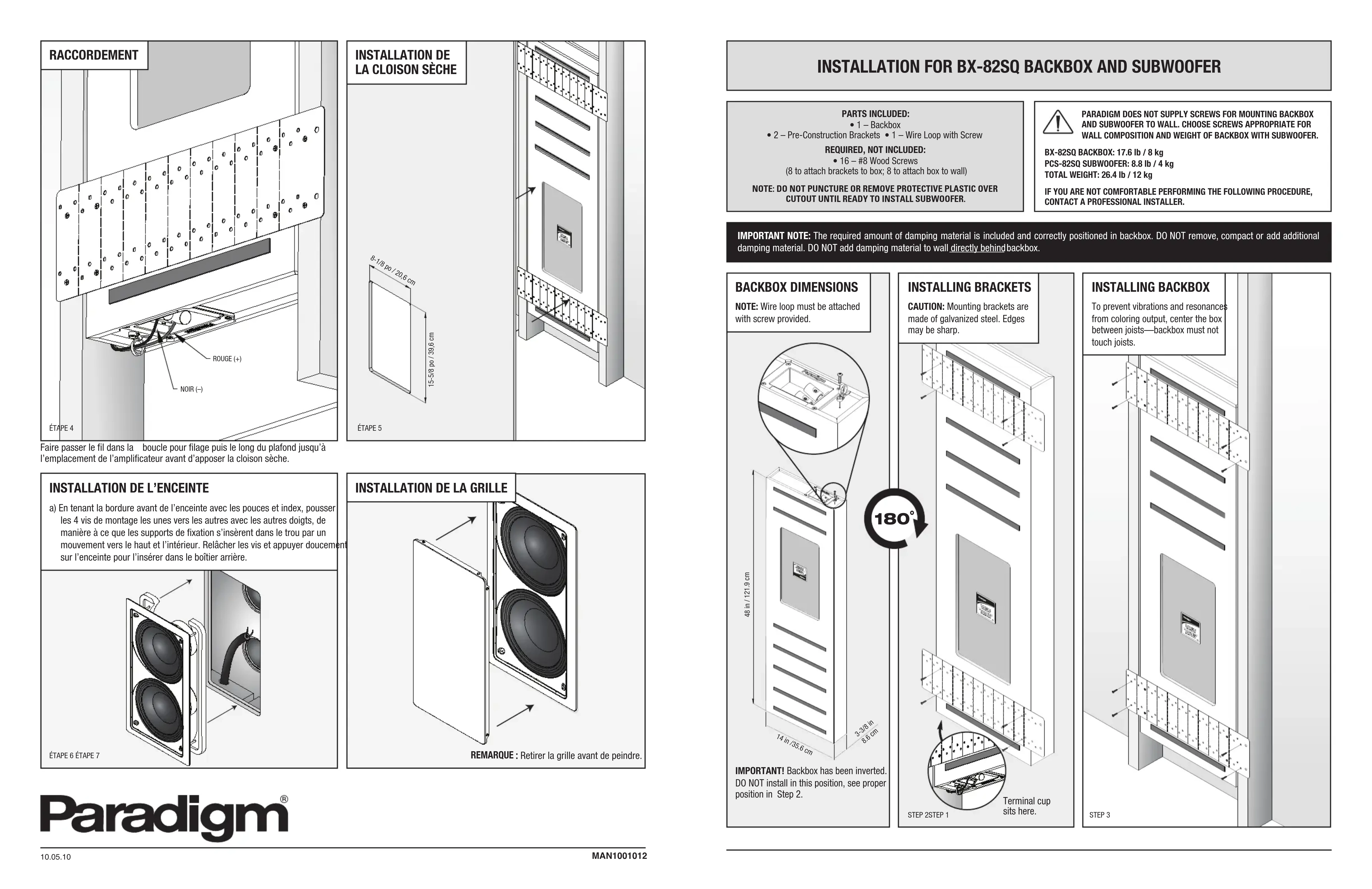

INSTALLATION FOR BX-82SQ BACKBOX AND SUBWOOFER

PARTS INCLUDED:

- 2 – Supports de pré-construction • 1 – Boucle pour filage avec vis NÉCESSAIRE, NON COMPRIS :

(8 pour fixer les supports au boîtier; 8 pour fixer le boîtier au plafond) REMARQUE : NE PAS PERCER NI RETIRER LA PELLICULE PLASTIQUE QUI PROTÈGE L'ORIFICE D'INSERTION DU CAISSON DE SOUS-GRAVES AVANT D'ÊTRE PRÊT À INSTALLER CE DERNIER.

PARADIGM NE FOURNIT PAS LES VIS POUR LE MONTAGE DU BOÎTIER AU PLAFOND. CHOISISSEZ LES VIS APPROPRIÉES SELON LE PLAFOND ET LE POIDS DU BOÎTIER AVEC L'ENCEINTE

BOÎTIER ARRIÈRE BX-82SQ : 17,6 lb / 8 kg CAISSON DE SOUS-GRAVES PCS-82SQ : 8,8 lb / 4 kg POIDS TOTAL : 26,4 lb / 12 kg

EN CAS D'HÉSITATION QUANT À LA PROCÉDURE D'INSTALLATION, COMMUNIQUER AVEC UN INSTALLATEUR PROFESSIONNEL.

REMARQUE IMPORTANTE : La quantité adéquate d'isolant acoustique est incluse et disposée correctement dans le boîtier arrière. NE PAS enlever l'isolant, le compacter, ni en ajouter. NE PAS ajouter d'isolant acoustique au plafond directement derrièrele boîtier arrière.

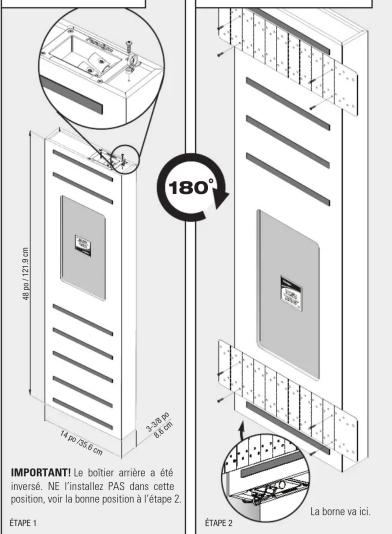

DIMENSIONS DU BOÎTIER ARRIÈRE

REMARQUE : La boucle pour filage doit être fixée à l'aide de la vis incluse.

IMPORTANT! Le boîtier arrêté a été inversé. NE l'installez PAS dans cette position, voir la bonne position à l'étape 2. 3-18 PS 46,6 cm 48 PS / 121,9 cm 14 PS / 25,6 cm 180° ÉTAPE 1 ÉTAPE 2 La borne va ici.

INSTALLATION DES SUPPORTS MISE EN GARDE : Les sup fixation sont en acier galv

MISE EN GARDE : Les supports de fixation sont en acier galvanisé. Les rebords peuvent être coupants.

INSTALLATION DE L'ENCEINTE

Pour éviter que des vibrations ou résonances modifient le signal, centrer le boîtier entre des solives—le boîtier ne doit pas toucher aux solives.
