Type de produit	Amplificateur stéréo sans fil
Marque	Paradigm
Modèle	PW AMP
Dimensions (H x L x P)	7,9 x 14,6 x 21,9 cm
Poids	1,4 kg
Alimentation	120 V~, 2 A, 60 Hz
Amplification	Classe D Anthem, 2 x 200 W crête dynamique, 2 x 100 W RMS
Connectivité sans fil	Wi-Fi 2,4 GHz et 5 GHz, 802.11 g/n
Entrées	RCA analogique stéréo, USB (mise à jour firmware), Ethernet 10/100
Sorties	Bornes d'enceinte gauche/droite, sortie caisson de sous-graves (Sub Out)
Correction de la pièce	Anthem Room Correction (ARC) avec microphone étalonné inclus
Impédance compatible	8 ohms (minimum 4 ohms)
Fonctions principales	Lecture en continu via DTS Play-Fi, multiroom, mode veille automatique, entrée auto
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Ne pas exposer à l'eau ni à l'humidité. Débrancher avant nettoyage. Utiliser uniquement avec du matériel approprié.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support Paradigm pour tout service.
Garantie	1 an contre les défauts de matériaux et de fabrication
Informations générales	Certifié FCC Partie 15 Classe B et IC. Comprend câble d'alimentation, câble Ethernet, microphone ARC et câble USB.

FOIRE AUX QUESTIONS - PW AMP Paradigm

Comment connecter le PW AMP à mon réseau Wi-Fi ?

Appuyez sur le bouton Wi-Fi Setup à l'arrière de l'appareil pour lancer la configuration. Utilisez l'application DTS Play-Fi sur votre smartphone ou PC pour terminer la connexion. Assurez-vous que le routeur est allumé et que le mot de passe Wi-Fi est prêt.

Que faire si l'application DTS Play-Fi ne trouve pas mon PW AMP ?

Vérifiez que le PW AMP est allumé et que l'indicateur Wi-Fi clignote lentement (mode découverte). Redémarrez l'application et votre appareil mobile. Si nécessaire, effectuez une réinitialisation d'usine en maintenant le bouton POWER enfoncé pendant 10 secondes jusqu'à la tonalité.

Comment réinitialiser le PW AMP aux paramètres d'usine ?

Maintenez le bouton POWER enfoncé pendant environ 10 secondes. Relâchez dès que vous entendez une tonalité de confirmation. Le bouton MUTE clignotera pendant le processus.

Puis-je utiliser le PW AMP avec des enceintes passives standard ?

Oui, le PW AMP est conçu pour piloter des enceintes passives. Assurez-vous que l'impédance est d'au moins 4 ohms et que la puissance admissible des enceintes est d'au moins 75 W (8 ohms) ou 150 W (4 ohms). Utilisez des câbles de classe 2.

Comment ajouter un caisson de sous-graves externe ?

Connectez un câble RCA de la sortie Sub Out du PW AMP à l'entrée LFE/Sub In du caisson. Le PW AMP détecte automatiquement le caisson et redirige les basses fréquences. Si vous avez déjà lancé ARC, relancez-le après avoir ajouté le caisson.

Comment utiliser la correction de pièce ARC ?

Téléchargez le logiciel ARC-2 sur paradigm.com/support. Connectez le microphone USB fourni à un PC Windows, lancez le logiciel et suivez les invites. Tenez le microphone pointé vers le plafond à 5 positions différentes dans la pièce. Le processus dure environ 15 minutes.

Comment désactiver temporairement la correction ARC ?

Appuyez et maintenez enfoncé le bouton MUTE pendant 5 secondes. Une tonalité négative confirme la désactivation. Pour réactiver, répétez l'opération jusqu'à entendre une tonalité positive.

Le PW AMP peut-il être utilisé dans un système multiroom ?

Oui, grâce à la technologie DTS Play-Fi. Vous pouvez grouper plusieurs produits Paradigm PW (enceintes ou amplificateur) via l'application. Un appareil principal doit être désigné pour chaque zone d'écoute.

Comment mettre à jour le firmware du PW AMP ?

Les mises à jour sont disponibles sur le site paradigm.com. Connectez le PW AMP à votre réseau, puis utilisez l'application DTS Play-Fi ou le port USB pour installer la mise à jour. Consultez régulièrement le site pour les dernières versions.

Que faire en cas de perte de connexion réseau ?

Vérifiez que le routeur fonctionne et que le PW AMP est à portée. Redémarrez le routeur et le PW AMP (maintenez POWER 3 secondes). Si le problème persiste, réinitialisez le PW AMP aux paramètres d'usine et reconnectez-le au réseau.

MODE D'EMPLOI PW AMP Paradigm

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait renfermer des matériaux

réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. Pour cette raison, Paradigm Electronics Inc. (fabricant des enceintes Paradigm et des produits électroniques Anthem) a demandé à ses distributeurs dans les pays membres de l'Union européenne de reprendre et de recycler ce produit gratuitement. Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit ou consultez le site Web www.paradigm.com.

Veuillez noter que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

PW800 : FCC ID: R48TT025 et IC ID : 7190A-TT025 PW 600 : FCC ID: R48BS025 et IC ID : 7190A-BS025 PW AMP : FCC ID : R48MP025 et IC ID : 7190A-MP025

Cet appareil est conforme à la Partie 15 du règlement FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit supporter les interférences reçues, y compris celles susceptibles de nuire à son bon fonctionnement. Les changements ou modifications non expressément approuvés par les autorités compétentes en matière de conformité peuvent priver l'utilisateur du droit d'utiliser l'équipement en question.

Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de Classe B, en vertu de la Section 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection jugée raisonnable contre l'interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer une interférence nuisible aux radiocommunications. Cependant, il n'y a aucune garantie de non-apparition d'interférence dans une installation particulière. Si cet équipement cause une interférence nuisible à la réception radiophonique ou télévisuelle, qu'on peut déterminer en ouvrant et en fermant l'équipement, l'utilisateur est invité à essayer de corriger l'interférence à l'aide de l'une ou de plusieurs des mesures suivantes :

• Réorienter l'antenne de réception ou la changer de place.

• Augmenter la distance entre l'équipement et le récepteur.

• Raccorder l'équipement à une prise située sur un autre circuit que celui sur lequel le récepteur est raccordé.

• Consulter le revendeur ou un technicien radio/TV compétent pour obtenir de l'aide.

Cet appareil est conforme à la ou aux normes RSS exempt de licence d'Industrie Canada. Son utilisation est assujettie aux deux conditions suivantes :

(1) cet appareil ne peut pas causer d'interférence et

[2] cet appareil doit accepter toute interférence, y compris l'interférence qui peut causer un fonctionnement non souhaité de l'appareil.

RENSEIGNEMENTS SUR LA CONFORMITÉ DU TRANSMETTEUR SANS FIL

L'expression « IC » apparaissant avant le numéro d'homologation radio signifie simplement que les spécifications techniques d'Industrie Canada ont été respectées. Ce dispositif répond aux limites de la FCC et d'IC sur l'exposition aux rayonnements établies pour un environnement non contrôlé. Cet équipement doit être installé et mis en fonctionnement à une distance minimale de 20 cm de l'appareil et de votre corps. Ce transmetteur ne doit pas être installé au même endroit qu'une autre antenne ou un autre transmetteur ou utilisé conjointement avec une autre antenne ou un autre transmetteur. Pour éviter que les interférences radio éventuelles affectent d'autres utilisateurs, le type d'antenne et son gain doivent être choisis afin que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne soit pas supérieure aux limites permises pour une communication réussie.

PARADIGM ELECTRONICS SE RÉSERVE LE DROIT DE MODIFIER LES SPÉCIFICATIONS OU LES CARACTÉRISTIQUES SANS PRÉAVIS, AU FUR ET À MESURE QUE DES AMÉLIORATIONS SONT INCLUDES.

PARADIGM et ANTHEM sont des marques de commerce déposées de Paradigm Electronics Inc. PW 800, PW 600, PW AMP, ARC sont des marques de commerce de Paradigm Electronics Inc. Droit d'auteur © Paradigm Electronics Inc. Tous droits réservés. Tous les autres produits et services mentionnés peuvent être des marques de commerce ou des marques de service de leurs propriétaires respectifs.

Apple et le logo Apple sont des marques de commerce d'Apple Inc., enregistrées aux É.-U. et dans d'autres pays. App Store est une marque de service d'Apple Inc.

Windows ^HD est une marque de commerce déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.

Amazon, Kindle, Fire et tous les logos connexes sont des marques de commerce d'Amazon.com, Inc. ou de ses sociétés affiliées.

Google Play est une marque de commerce de Google Inc.

Le logiciel Spotify est l'objet de licences de tiers trouvés ici: www.spotify.com/connect/third-party-licenses.

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, Play-Fi, le symbole, et DTS et le symbole réunis sont des marques de commerce déposées de DTS, Inc. DTS et Play-Fi sont des marques de commerce déposées de DTS, Inc. © DTS, Inc. Tous droits réservés.

Pour obtenir de plus amples renseignements, consultez le site web paradigm.com

09.17.15 (REV. 002)

TABLES DES MATIÈRES

Félicitations!....1

Consignes de sécurité importantes.... 2

Informations de sécurité importantes.... 3

Contenu....4

PW 800 Enceinte Premium Wireless 4

PW 600 Enceinte Premium Wireless 5

PW AMP Amplificateur Premium Wireless 6

Exigences du réseau....7

Exigences du système .... 7

Caractéristiques et fonctions 8

Contrôles et connexions .... 10

PW 800 Enceinte Premium Wireless 10

PW 600 Enceinte Premium Wireless 11

PW AMP Amplificateur Premium Wireless 12

Série Paradigm Premium Wireless – manuel de l'utilisateur

Raccord du PW AMP aux enceintes 13

Ajouter un caisson de sous-graves externe facultatif .... 14

Lire de la musique et connecter plusieurs produits de la série PW ..... 15

Correction de la pièce Anthem (ARC ^MD ) 16

Mises à jour....17

Redémarrer et réinitialiser 17

Active/désactive le mode Auto Input (entrée auto).... 17

Guide d'utilisation de l'appareil 18

Dépannage de base....19

Spécifications techniques 22

PW 800 Enceinte Premium Wireless 22

PW 600 Enceinte Premium Wireless 23

PW AMP Amplificateur Premium Wireless 24

Garantie limitée 25

FÉLICITATIONS!

Merci d'avoir acheté ce produit de la Série Premium Wireless de Paradigm ^MD .

Paradigm ^M0 et sa société sœur, Anthem ^M0 , ont mis à profit leurs 30 années d'expérience dans le domaine du design d'enceintes et d'amplificateurs novateurs pour créer les enceintes sans fil et l'amplificateur puissant de la Série Premium Wireless de Paradigm ^M0 .

L'ajout de la technologie DTS Play-PP aux plateformes technologiques de Paradigm signifie que vous pouvez profiter d'une lecture de musique en continu haute-fidélité et sans perte à partir de votre appareil Android, appareil iOS, tablette ou PC - vers une enceinte ou un amplificateur Paradigm au son exceptionnel. À l'aide de votre réseau Wi-Fi, vous pouvez lire de la musique en continu vers des enceintes individuelles ou vers tous les appareils de la Série Premium Wireless de Paradigm que vous avez installés - en obtenant toujours un son clair comme le cristal.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les consignes.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Utilisez uniquement un chiffon sec.
7. Ne bloquez pas les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne l'installez pas à proximité de sources de chaleur tells que les radiateurs, les grilles de chauffage, les cuisinièreset les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. Ne contournez pas la caractéristique de sécurité de la fiche polarisée ou de type mise à la terre. Une fiche polarisée comporte deux lames dont une est plus large que l'autre. Une fiche de type mise à la terre a deux lames et une troisième qui agit à titre de broche de masse. La lame large ou la broche de masse est fournie pour votre sécurité. Si la fiche fournie n'entre pas dans la prise murale, consultez un électricien pour qu'il remplace la prise obsolète.

10. Protégez le cordon d'alimentation, surtout au niveau des ches, des prises et des points où il sort de l'appareil, pour éviter qu'on ne marche dessus ou qu'on ne le pince.

11. Utilisez uniquement les accessoires spécifiés par le fabricant.

12. Utilis, uniquement avec le chariot, le socle, le trépied, la table ou le support spécifié par le fabricant ou vendu avec l'appareil. En cas d'utilisation d'un chariot, faites attention lorsque vous déplacez l'ensemble chariot/appareil de ne pas le renverser.
13. Débranchez cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. Faites-le réparer et entretenir par un personnel de service qualifié. Il est nécessaire de faire réparer l'appareil lorsqu'il a subi des dommages quelconques du type suivant : cordon ou fiche d'alimentation abîmé, liquide renversé ou objets tombés dans l'appareil, exposition de l'appareil à lapluie ou à l'humidité, mauvais fonctionnement ouchute.
15. De plus, l'appareil ne doit pas être exposé au dégouttement ou aux éclaboussures etaucun objet rempli de liquide, tel qu'un vase, ne doit-être posé sur l'appareil.
16. Ne connectez le système qu'à une prise secteur mise à la terre.

INFORMATIONS DE SÉCURITÉ IMPORTANTES

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

WARNING! Ne utilisez pas votre produit(s) Paradigm en dehors du pays d'origine exigences vente tension varier selon les pays. Une tension incorrecte peut causer des dommages qui sera potentiellement coûteux à réparer. Paradigm produits sont expédiés aux distributeurs autorisés Paradigm avec l'alimentation correcte pour une utilisation dans le pays de vente prévu. Une liste des distributeurs agréés peut être consulté à www.paradigm.com ou par courriel [e-mail].

MISE EN GARDE!

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

AVERTISSEMENT : FIN DE DIMINUER LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, IL NE FAUT PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ, ET LES OBJETS REMPLIS DE LIQUIDES, COMME LES VASES, NE DOIVENT PAS ÊTRE PLACÉS SUR CET APPAREIL.

• POUR DÉBRANCHER COMPLÈTEMENT CET APPAREIL DE L'ALIMENTATION CA SECTEUR, DÉBRANCHEZ LA PRISE DU CORDON D'ALIMENTATION DE LA PRISE CA.
• LA PRISE DE SECTEUR DU CORDON D'ALIMENTATION DOIT ÊTRE FACILEMENT ACCESSIBLE.

CONTENU

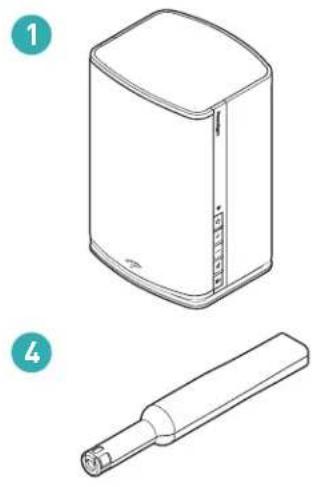

PW 800 Enceinte Premium Wireless

1. Enceinte Paradigm PW 800
2. Câble d'alimentation de 6 pi (1,8 m)

3. Câble Ethernet de 6 pi (1,8 m)

4. Microphone ARC ^MD

5. Câble USB de 6.5 pi (2 m) du microphone ARC ^MD
6. Manuel de l'utilisateur et guide de démarrage

1. Enceinte Paradigm PW 600
2. Câble d'alimentation de 6 pi (1,8 m)

3. Câble Ethernet de 6 pi (1,8 m)

4. Microphone ARC ^MD

5. Câble USB de 6.5 pi (2 m) du microphone ARC ^MD
6. Manuel de l'utilisateur et guide de démarrage

1. Amplificateur Paradigm PW AMP
2. Câble d'alimentation de 6 pi (1,8 m)

3. Câble Ethernet de 6 pi (1,8 m)

4. Microphone ARC ^MD

5. Câble USB de 6.5 pi (2 m) du microphone ARC ^MD
6. Manuel de l'utilisateur et guide de démarrage

Vous devez avoir ce qui suit pour connecter votre produit Paradigm à votre réseau :

• Une connexion DSL/modèle câble ou large bande fibre à domicile haute vitesse pour une lecture fiable des services de musique en ligne. Remarque : Les services Internet par satellite sont souvent touchés par des problèmes de lecture de musique en raison des taux de téléchargement fluctuants.
• Si votre modem n'est pas une combinaison modem/routeur, vous devez acheter et installer un routeur sur votre réseau local avant de continuer.
• Si vous planifiez d'utiliser l'application DTS Play-Fi ^MD sur un appareil Android ^MC ou un appareil iOS, ou si vous configurez un produit Paradigm pour une lecture en continu par Wi-Fi, vous aurez besoin d'un routeur sans fil.
• Ayez votre mot de passe de réseau prêt avant de connecter le produit Paradigm à votre réseau.

REMARQUE : Pour la connexion la plus rapide, utilisez un routeur à double bande et connectez votre produit Paradigm au réseau 5G au lieu du réseau 2.4.

Série Paradigm Premium Wireless - manuel de l'utilisateur

REMARQUE : Si votre connexion sans fil est faible ou indisponible, connectez le produit Paradigm à votre routeur à l'aide du câble Ethernet fourni.

CONSEIL! Les produits de la Série Premium Wireless de Paradigm communiquent avec les réseaux sans fil qui supportent la technologie sans fil 802.11 g/n. Pour obtenir une lecture en continu plus rapide, un réseau qui supporte la technologie sans fil 802.11n est recommandé. Un réseau qui supporte la technologie 802.11b peut être utilisé, mais il enverra le son en continu effectivement à un seul appareil doté du DTS Play-Pl ^® .

CONSEIL! Pour obtenir un meilleur rendement, connectez votre PC ou votre lecteur NAS (stockage en réseau) qui contient votre bibliothèque de musique personnelle à votre routeur réseau à l'aide du câble Ethernet fourni.

EXIGENCES DU SYSTÈME

• Un appareil Android qui utilise Android 2.2 ou une version ultérieure.
• Un appareil iOS qui utilise iOS 6.0 ou une version ultérieure.

- Un PC Windows ^MD qui utilise Windows 7, 8 ou 8.1 (32 et 64 bits).

CARACTÉRISTIQUES ET FONCTIONS

Bouton de mise sous tension (⏻) :

• Appuyez sur ⏻ pour allumer/éteindre. Si ancun signal n'est reçu pendant 20 minutes, l'apparell passe en mode veille (voir page 17).
• Appuyez sur ⏻ pour Power Cycle (cycle d'alimentation ou Factory Reset (Réinitialiser aux paramètres de l'usine) (voir page 17).

Volume haut/bas (+/-):

• Appuyez sur + pour augmenter le volume. Appuyez sur — pour diminuer le volume.
• Appuyez et maintenez enfoncé un ou l'autre de +/- pour augmenter ou diminuer rapidement le volume.

Bouton de sourdine ( 14 ):

• Appuyez sur pour couper le son. Le bouton sourdine (4) passera au BLANC lorsque la fonction sourdine est activée.
• Le bouton sourdine (✗) éteint/allume également les paramètres de l'AR ^® c.

- Pour configurer l'ARC ^MC et savoir comment il corrige les lacunes de la pièce, consultez la page 16.

• Pour éteindre les paramètres de l'ARC ^C : Appuyez et maintenez enfoncé (X) pendant 5 secondes. En relâchant le bouton, une « tonalité négative » retentira pour vérifier que les paramètres de l'ARC ^C sont éteints.
• Répétez le processus pour allumer les paramètres de l'ARC ^MC . Vous entendrez une « tonalité positive » lorsque les paramètres de l'ARC ^MC sont allumés.

Bouton entrée (→):

• Appuyez et relâchez le bouton pour passer entre le mode lecture en continu sur réseau sans fil/câblé ET mode entrée arrière.
• Le bouton Entrée (→) passe au BLANC lorsque le mode lecture en continu sur réseau sans fil/câblé est activé et au BLEU lorsque le mode Entrée arrière (Rear Input) est activé.

• Votre produit Paradigm est doté de l'entrée arrière suivante : Entrée analogique de 3,5 mm (PW 800 et PW 600) OU Entrée analogique RCA (PW AMP).

• Le mode lecture en continu sur réseau sans fil/câblé est le mode d'entrée par défaut. Si votre produit Paradigm est réglé au mode Entrée arrière et que de la musique est lue en continu, le produit Paradigm passera par défaut au mode lecture en continu sur réseau sans fil/câblé.
  • Active/désactive le mode Auto In/Out (entrée auto) (voir page 17).

Bouton de configuration Wi-Fi :

- Lancez la configuration Wi-Fi pour le Wi-Fi Protected Setup (WPS) (voir page 14) et la configuration Wi-Fi standard (voir page 16).

Interrupteur de configuration Stereo/Mono (L/S/R) (PW 600 UNIQUEMENT):

- Pour la sortie stéréo d'une enceinte PW 600, réglez l'interrupteur à la position « S » (Stéréo). Si vous choisissez une configuration en paire stéréo avec deux enceintes Paradigm PW 600, réglez l'interrupteur soit à « L » (Left-gauche) ou à « R » (Right-droite) en fonction de la position de votre enceinte dans l'aire d'écoute. Par exemple : si votre enceinte est à gauche dans l'aire d'écoute, réglez l'interrupteur à la position « L » (Left-gauche).

Indicateur Wi-Fi (☎):

• L'indicateur Wi-Fi (💡) vous indique ce que votre produit Paradigm fait :
• Clignotement rapide – Votre produit Paradigm démarre.
• Clignotement – Votre produit Paradigm essaie de se connecter à un routeur sans fil.
• Pulsation lente – Mode configuration.
• Deux clignotements > Pause – Mode WPS.
• Uni – Connecté à un routeur.
• Éteint – Connecté à un routeur à l'aide d'une connexion câblée.

CONTRÔLES ET CONNEXIONS

PW 800 Enceinte Premium Wireless

Série Paradigm Premium Wireless - manuel de l'utilisateur

PW 600 Enceinte Premium Wireless

Pour une enceinte PW-600, réglez à Stéréo (S) et pour deux enceintes PW-600 réglez à gauche (L) ou à droite (R).

CONTROLS & CONNECTIONS (suite ...)

PW AMP Amplificateur Premium Wireless

RACCORD DU PW AMP AUX ENCEINTES

AVERTISSEMENT : utilisez uniquement des câbles de classe 2.

MISE EN GARDE : ne raccordez pas d'enceintes qui sont classées à moins de 4 ohms au PW AMP de Paradigm.

MISE EN GARDE : lorsque vous effectuez les raccords avec des câbles nus, assurez-vous qu'aucun câble nu n'entre en contact avec une borne adjacente.

Les enceintes qui seront raccordées au PW AMP de Paradigm doivent être classées pour gérer au moins 75 W pour des enceintes de 8 ohms et au moins 150 W pour les enceintes de 4 ohms.

Les bornes de raccordement du PW AMP peuvent être utilisées avec des prises bananes ou à broches, ainsi qu'avec des fils nus.

Série Paradigm Premium Wireless – manuel de l'utilisateur

IMPORTANT! Pour une bonne image sonore et un bon rendement des graves, la bonne polarité (phase) est nécessaire. Raccordez une enceinte à la fois pour assurer le bon raccordement de chaque canal. Raccordez la borne rouge (+) de l'amplificateur à la borne rouge (+) de l'enceinte. Le même principe d'applique aux bornes noires (-). Assurez-vous que tous les câbles sont bien fixés. Répétez la même procédure pour chacune des enceintes du système.

IMPORTANT! Si une déficience des graves ou une image stéréophonique disloquée est perçue, il se peut qu'une ou plusieurs des enceintes soient déphasées (polarité inversée). Vérifiez de nouveau que chaque câble d'enceinte est branché avec la bonne polarité : rouge (+) à rouge (+) et noir (-) à noir (-).

Prises à câble nu :

Si vous utilisez un câble d'enceinte sans prises bananes, appuyez simplement sur la borne de raccordement à ressort pour exposer le trou de raccordement. Insérez l'extrémité nue du câble d'enceinte dans le trou, puis relâchez la borne de raccordement. Le câble d'enceinte exposé doit être bien fixé à la borne de raccordement. Raccords à prise banane :

Si vous utilisez des prises bananes, enlevez les capuchons d'extrémité des bornes de raccordement du PW AMP pour exposer la douille de la prise banane; insérez la prise banane dans la douille.

AJOUTER UN CAISSON DE SOUS-GRAVES EXTERNE FACULTATIF

Si vous le souhaitez, vous pouvez utiliser un caisson de sous-graves externe pour renforcer l'information de canal à basse fréquence des enregistrements à canaux multiples et des enregistrements stéréo. Pour un jumelage harmonieux du système, nous recommandons un caisson de sous-graves Paradigm; toutefois, vous pouvez raccorder un caisson de sous-graves d'une autre marque.

À l'aide d'un câble de style RCA de haute qualité, raccordez la sortie « Sub Out » située sur le panneau arrière du produit de la Série Premium Wireless de Paradigm à l'entrée « LFE In/Sub In » située sur le panneau arrière du caisson de sous-graves.

CONSEIL! Consultez le manuel du caisson de sous-graves pour savoir comment ajuster les commandes de niveau et de phase du caisson de sous-graves afin d'obtenir un mélange approprié avec le PW AMP.

Après avoir connecté un caisson de sous-graves externe, votre produit Paradigm détectera automatiquement sa présence et redirigera le contenu de basse fréquence des enceintes au caisson de sous-graves. Si votre caisson de sous-graves est doté d'un ajustement de la largeur de bande (BW), réglez-le à 100 Hz (réglage recommandé) si vous ne lancerez pas l'ARC. Si vous lancerez l'ARC, réglez à la largeur de bande maximale (ou contournement). Si vous avez lancé l'ARC avant de raccorder un caisson de sous-graves, vous devrez le lancer à nouveau.

LIRE DE LA MUSIQUE ET CONNECTER PLUSIEURS PRODUITS DE LA SÉRIE PW

Une fois que votre produit Paradigm est connecté à votre réseau local, vous pouvez faire jouer de la musique en tout temps.

1. Activez l'application DTS Play-Fi ^MD GRATUITE sur votre appareil mobile ou PC. Si vous avez configuré plus d'un produit Paradigm, choisissez celui vers lequel vous voulez envoyer de la musique en continu.
2. Choisissez votre source de musique (bibliothèque de musique personnelle ou service de musique en ligne sur abonnement sur votre appareil mobile ou PC, radio Internet ou services de musique en ligne comme Deezer, Songza, etc. (Consultez paradigm.com pour obtenir une liste complète des services de musique disponibles.)

Comment contrôler plusieurs produits de la Série Premium Wireless de Paradigm :

1. Pour connecter d'autres produits de la Série Premium Wireless de Paradigm à votre réseau, ouvrez l'application DTS Play-Fi ^MD , et choisissez « Setting » (Réglages).
2. Choisissez « Add Play-Fi Device » (Ajouter un appareil Play-Fi).
3. Suivez les instructions pour ajouter chaque produit de la Série Premium Wireless de Paradigm.

Série Paradigm Premium Wireless - manuel de l'utilisateur

Zones principale et secondaires :

Lorsque vous utilisez l'application DTS Play-Fi ^M0 sur votre appareil, vous remarquerez en envoyant de la musique en continu à votre Série Premium Wireless de Paradigm qu'il y a deux groupes : zone principale et zones secondaires. Le module DTS Play-Fi ^M0 dans votre produit de la Série Premium Wireless de Paradigm a besoin qu'une enceinte principale soit choisie pour créer une nouvelle session ou zone d'écoute. Le but est d'éliminer tout écho que l'on retrouve dans d'autres écosystèmes et de maximiser la synchronisation à une milliseconde.

Nous vous suggérons de choisir le produit de la Série Premium Wireless de Paradigm ayant la plus grande force de signal comme appareil principal. Veuillez noter que les enceintes secondaires sont connectées à votre enceinte principale; par conséquent, si vous désactivez votre enceinte principale pour quelque raison que ce soit, vos enceintes secondaires seront temporairement indisponibles jusqu'à ce qu'une enceinte principale soit à nouveau choisie.

CORRECTION DE LA PIÈCE ANTHEM (ARC ^MD )

Même lorsque les meilleures enceintes sont parfaitement positionnées, la pièce elle-même peut avoir un effet important sur tout système de son, et un impact encore plus grand que toute autre composante individuelle. De nombreuses solutions sont apparues et disparues au fil des années, mais aucune n'a résolu le problème de la « pièce ». Jusqu'à l'ARC.

À l'aide de processus exclusifs et de la puissance de votre PC, le système ARC analyse le son dans la pièce de chaque enceinte, puis calcule la correction requise pour obtenir un rendement optimal de chaque enceinte. C'est un processus qui sure environ 15 minutes. L'approche d'Anthem est une véritable solution audiophile aux problèmes de la pièce.

IMPORTANT! L'aire d'écoute doit être silencieuse pendant l'exécution de l'ARC. Un ventilateur d'ordinateur bruyant, un lave-vaisselle ou un four à micro-ondes en marche, etc. peuvent avoir un effet négatif sur les mesures de l'ARC.

Comment corriger les lacunes de la pièce à l'aide de la technologie ARC :

1. Assurez-vous que votre produit Paradigm est déjà connecté à votre réseau local et qu'il est allumé.
2. Téléchargez le logiciel ARC-2 sur paradigm.com/support et installez-le. Une fois les pilotes installés, suivez les instructions à l'écran.

3. À l'aide du câble USB de 15 pi (4,5 m), connectez le microphone ARC à un PC Windows ^MD qui utilise Windows ^MD 7 ou 8 (32 et 64 bits).

4. Cherchez l'icône sur votre bureau et lancez le programme ARC ^MC . Suiviez les invites sur votre écran pour lancer le logiciel ARC ^MC ; le processus intégral durera environ 15 minutes.

5. N'oubliez pas de tenir le microphone de façon à ce qu'il pointe vers le plafond. Consultez le diagramme ci-dessous.
6. Pour obtenir de meilleurs résultats, tenez le microphone dans 5 positions différentes autour de la pièce.

CONSEIL! Une fois le processus ARC terminé, les courbes d'écoute corrigées seront stockées et la musique sera lue en fonction de ces corrections chaque fois que vous envoyez de la musique en continu à votre produit Paradigm. Pour passer des réglages avant et après la correction ARC, ou pour désactiver l'ARC, consultez la section sur le bouton sourdine ( ) à la page 8.

Mise à jour de l'application DTS Play-Fi ^MD :

Si l'application DTS Play-Fi ^MD sur votre appareil nécessite une mise à jour, l'application vous informera qu'une mise à jour est disponible et vous guidera pendant le processus de mise à jour.

Série Paradigm Premium Wireless - manuel de l'utilisateur

Mise à jour du micrologiciel Paradigm :

Chez Paradigm, nous cherchons continuellement à améliorer le rendement et la fonctionnalité de notre système; ainsi, de temps à autre, votre produit de la Série Premium Wireless de Paradigm aura besoin de mises à jour du micrologiciel. Veuillez consulter régulièrement le site Web www.paradigm.com pour obtenir les mises à jour les plus récentes du micrologiciel.

REDÉMARRER (POWER CYCLE) ET RÉINITIALISER AUX PARAMÈTRES DE L'USINE

Redémarrer (Power Cycle) votre produit Paradigm :

Appuyez et maintenez enfoncé le bouton POWER (○) pendant 3 secondes. Le bouton sourdine (¶) commencera à clignoter une fois qu'un rafraîchissement sera terminé; en relâchant le bouton, une tonalité vérifiera le rafraîchissement.

Réinitialiser aux paramètres de l'usine :

APPUYEZ et MAINTENEZ enfoncé le bouton POWER (☐) pendant 10 secondes (à 3 secondes, le bouton sourdine (¶) commencera à clignoter); lorsque vous entendrez une tonalité (à 10 secondes) pour vérifier la réinitialisation, relâchez immédiatement le bouton de réinitialisation.

ACTIVE/DÉSACTIVE LE MODE AUTO INPUT (ENTRÉE AUTO)

Les produits Pardigm PW peuvent être configurés pour choisir automatiquement l'entrée AUX lorsque l'application Play-Fi est éteinte. Ce mode peut être utile lorsque vous utilisez le produit PW pour améliorer le son d'une télévision, par exemple, par

l'entremise de l'entrée AUX lorsque la lecture en continu de musique sans fil n'est pas utilisée. Pour activer le mode auto input, appuyez sur le bouton input (entrée) pendant cinq secondes. Appuyez à nouveau pendant cinq secondes pour annuler.

GUIDE D'UTILISATION DE L'APPAREIL

	Application	ContenuAppareil	Multi-pièces
Apple iOS	Play-Fi	Choix de services de musiqueiTunes - musique stockées sur l'appareil	Jusqu'à huitUtilisateurs simultanés multiplesLes enceintes peuvent être groupées en zone
Android	Play-Fi	Choix de services de musiqueMusique stockée sur l'appareil	Jusqu'à huitUtilisateurs simultanés multiplesLes enceintes peuvent être groupées en zone
Windows PC	Play-Fi	Tout le contenu audio	Jusqu'à huitUtilisateurs simultanés multiplesLes enceintes peuvent être groupées en zone

DÉPANNAGE DE BASE

MISE EN GARDE! N'ouvrez pas le produit. En aucun cas le produit ne doit être réparé par une personne autre qu'un revendeur Paradigm autorisé, car cela annulerait la garantie. Pour obtenir de plus amples renseignements, veuillez communiquer avec le soutien à la clientèle de Paradigm.

Série Paradigm Premium Wireless - manuel de l'utilisateur

En cas de problème, vous pouvez essayer les suggestions de dépannage ci-dessous. Si aucune de ces suggestions ne peut résoudre le problème, ou si vous n'êtes pas certain de la marche à suivre, veuillez communiquer avec l'équipe du soutien à la clientèle de Paradigm et nous serons heureux de vous aider.

Soutien à la clientèle

• Consultez notre site Web paradigm.com/support
• Envoyez un courriel à l'adresse [e-mail]

Problème Solutions possibles

Je suis incapable de connecter mon produit de la Série Premium Wireless de Paradigm à mon réseau Wi-Fi.

1. Vérifiez que votre réseau Wi-Fi fonctionne.
2. Le signal Wi-Fi de votre routeur peut être faible ou votre produit Paradigm peut être hors de portée du réseau Wi-Fi de votre routeur. Placez le produit Paradigm plus proche du routeur.
3. Avant la connexion au réseau, vérifiez que le bouton Entrée (de votre produit Paradigm est illuminé en BLANC; cela indique le mode lecture en continu sur réseau sans fil/câblé. Si le bouton Entrée (est illuminé en BLEU, cela indique le mode Entrée arrière; appuyez sur le bouton Entrée (pour choisir le mode lecture en continu sur réseau sans fil/câblé pour une connexion par entrée sans fil.
4. Redémarrez votre produit Paradigm (voir page 17).
5. Réinitialisez votre produit Paradigm aux paramètres d'usine (voir page 17).

DÉPANNAGE DE BASE (suite ...)

Problème Solutions possibles

L’application DTS Play-Fi ^MD ne trouve pas mon produit de la Série Premium Wireless de Paradigm.

Vérifiez ce qui suit :1. Le produit Paradigm est entièrement allumé et en mode Découverte (indicateur Wi-Fi (💡) qui pulse lentement).2. Vous êtes dans l’intervalle de distance recommandé pour votre routeur.3. Le Wi-Fi est activé sur votre appareil.4. Aucune autre application pouvant nuire à la connectivité sans fil à votre réseau ne fonctionne sur votre appareil.Redémarrez votre téléphone, tablette ou PC (consultez le manuel de l’utilisateur pour obtenir plus de détails).Si vous ne trouvez toujours pas le produit Paradigm sur votre réseau et que vous êtes dans un bureau, vérifiez auprès de l’administrateur du réseau si des autorisations spéciales sont activées et empêchent les appareils sans fil externes de communiquer avec le réseau.Si le produit Paradigm n’est toujours pas trouvé, effectuez un redémarrage (voir page 17) sur l’appareil en cause et téléchargez à nouveau l’application DTS Play-F ^MD .Si le produit Paradigm n’est toujours pas trouvé, effectuez une réinitialisation aux paramètres de l’usine (voir page 17) sur l’appareil en cause et téléchargez à nouveau l’application DTS Play-F ^MD .

Problème Solutions possibles

L'application DTS Play-Fi ^MD indique « Play-Fi Devices Lost (appareils Play-Fi perdus) »

Si vous voyez ce message, cela pourrait signifier une ou plusieurs choses :

• La connexion à votre réseau est très faible.
• Il y a beaucoup de trafic sur le réseau.
• Vous êtes hors de portée de la couverture de votre réseau personnel.
• Vous avez perdu votre connexion réseau.
• Vous vous êtes connecté à un réseau autre que celui sur lequel votre ou vos produits Paradigm sont connectés.
• La lecture en continu sans fil de votre appareil est prise par une autre application.
• Votre appareil a perdu son alimentation au milieu de la communication.

Vérifiez ce qui suit :

• Vérifiez que votre réglage réseau et vos appareils sont connectés au même réseau.
• Vérifiez si l'appareil est hors de portée du routeur.
• Vérifiez si votre appareil est sur le même réseau que votre produit Paradigm.

Finalement, sortez de l'application DTS Play-F ^M0 et redémarrez-la. Elle devrait maintenant trouver votre ou vos produits Paradigm.

Si vous êtes encore incapable de trouver votre ou vos produits Paradigm, effectuez une réinitialisation aux paramètres de l'usine (voir page 17) sur l'appareil en cause et téléchargez à nouveau l'application DTS Play-Fi ^MD .

SPÉCIFICATIONS TECHNIQUES

PW 800 Enceinte Premium Wireless

Design	4 haut-parleurs, enceinte bidirectionnelle
Haut-parleur de haute fréquence	Deux dômes S-PALMC de 1 po (25mm), ferrofluide amorti/refroidi, portée pistonique étendue
Haut-parleur basse/moyenne fréquence	Haut-parleur S-PALMC de 5 po (127 mm) ambiophoniques élastomère mousse-caoutchouc à excursion élevée, bobine acoustique haute-temp de 1 po
Extension de basse fréquence	39 Hz
Réponse de fréquence {sur l'axe}	+/- 2 dB de 44 Hz à 20 kHz
Réponse de fréquence (30°)	+/- 2 dB de 44 Hz à 17 kHz
Sensibilité - pièce	91 dB
Sensibilité - anéchoïque	88 dB
Amplifications	Amp Anthem ^MD classe-D : 460W crête dynamique; 230W RMS.
Connectivité sans fil	2,4 Ghz et 5,0 Ghz; 802.11 g/n
Impédance	(N/D)
Entrées	Entrée analogique 3,5 mm, USB (pour mises à jour du micrologiciel), Ethernet 10/100
Correction de la pièce	Anthem Room Correction - ARC ^TM , microphone étalonné compris
Dimensions (h x l x p)	7 po x 20 po x 5-1/2 po (17,8 cm x 50,8 cm x 14 cm)
Poids	13,8 lb (6,3 kg) chacun
Fini	Noir et blanc

PW 600 Enceinte Premium Wireless

Design	3 haut-parleurs, 2 voies sur étagère
Haut-parleur de haute fréquence	Deux dômes S-PALMC de 1 po (25mm), ferrofluide amorti/refroidi, portée pistonique étendue
Haut-parleur basse/moyenne fréquence	Haut-parleur S-PALMC de 5 po (127 mm) ambiophoniques élastomère mousse-caoutchouc à excursion élevée, bobine acoustique haute-temp de 1 po
Extension de basse fréquence	40 Hz
Réponse de fréquence (sur l'axe)	+/- 2 dB de 45 Hz à 20 kHz
Réponse de fréquence (30°)	+/- 2 dB de 45 Hz à 17 kHz
Sensibilité - pièce	91 dB
Sensibilité - anéchoïque	88 dB
Amplifications	Amp Anthem ^MD classe-D : 400W crête dynamique; 200W RMS.
Connectivité sans fil	2,4 Ghz et 5,0 Ghz; 802.11 g/n
Impédance	(N/D)
Entrées	Entrée analogique 3,5 mm, USB (pour mises à jour du micrologiciel), Ethernet 10/100
Correction de la pièce	Anthem Room Correction - ARC ^TM , microphone étalonné compris
Dimensions (h x l x p)	10 po x 6-1/2 po x 5-1/2 po (25,4 cm x 16,5 cm x 14,0 cm)
Poids	7,5 lb (3,4 kg) chacun
Fini	Noir et blanc

SPÉCIFICATIONS TECHNIQUES (suite ...)

PW AMP Amplificateur Premium Wireless
Design	Anthem Class-D Amplifier
Amplifications	Amp Anthem ^MD Classe-D : 2 x 200 W crête dynamique; 2 x 100 W RMS.
Connectivité sans fil	2,4 Ghz et 5,0 Ghz; 802.11 g/n
Impédance	Compatible avec 8 ohms
Entrées	Entrées RCA analogique, USB (pour les mises à jour du micrologiciel), Ethernet 10/100, bornes d'enceinte G/D
Correction de la pièce	Anthem Room Correction - ARC ^MD , microphone étalonné compris
Dimensions (h x l x p)	3-1/8 po x 5-3/4 po x 8-5/8 po (7,9 cm x 14,6 cm x 21,9 cm)
Poids	3 lb (1,4 kg) chacun
Fini	Noir

GARANTIE LIMITÉE

Les produits de la Série Premium Wireless de Paradigm ^MD mentionnés dans ce manuel sont garantis contre les défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat du matériel neuf.

Pour l'AMP Paradigm ^MD mentionné dans ce manuel, toutes les pièces, y compris l'amplificateur, sont garanties contre les défauts de matériaux et de fabrication pendant une période d'un (1) an.

Durant cette période, la réparation, le remplacement ou le réglage de pièces pour des défauts de matériaux ou de fabrication ne seront pas à la charge du premier acheteur.

Les dommages causés par l'exposition abusive à la chaleur ou l'usage abusif ne sont pas couverts par la présente garantie.

Restrictions :

• La garantie commence à la date d'achat d'origine. La garantie n'est pas transférable.
• La garantie s'applique au produit pour une utilisation résidentielle normale uniquement. Si le produit est assujetti à l'une des conditions définies dans le paragraphe suivant, la garantie est nulle.
• La garantie ne s'applique pas à un usage commercial ou professionnel.

Série Paradigm Premium Wireless – manuel de l'utilisateur

La garantie est annulée si :

• Le produit est assujetti à un usage abusif (accidentel ou intentionnel);
• Le produit est utilisé avec du matériel défectueux ou non adéquat;
• Le produit est soumis à des signaux électriques dommageables, un transport dangereux, des dommages mécaniques ou toute autre condition anormale;
• Le produit (y compris le boîtier) est altéré ou endommagé lors d'une réparation non autorisée;
• La plaque du numéro de série de l'enceinte est enlevée ou défigurée.

Responsabilités du propriétaire :

• Apporter un soin et un entretien normaux et raisonnables;
• Fournir ou assumer les frais de transport jusqu'à l'atelier de réparation;
• Fournir une preuve d'achat (conserver le reçu fourni lors de l'achat comme preuve de la date d'acquisition).

Si un service est nécessaire, communiquez avec nous à l'aide des coordonnées ci-dessous pour organiser, apporter ou envoyer prépayé l'appareil défectueux. Consultez le site Web paradigm. com pour plus d'information.

GARANTIE LIMITÉE (suite ...)

Paradigm Electronics Inc. se réserve le droit d'améliorer la conception de tout produit sans obligations de modifier tout produit déjà fabriqué.

La présente garantie tient en lieu et place de toute autre garantie, explicite ou implicite, de qualité marchande et d'adéquation pour tout usage particulier, et ne peut être élargie ou étendue par quiconque. Paradigm Electronics Inc. et ses représentants ou agents ne peuvent pas être tenus responsables de dommages indirects ou consécutifs découlant de l'utilisation de ces produits en aucun cas.

Dans les endroits où une réglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s'applique pas.

Conserver le présent manuel et le reçu comme preuves d'achat et de garantie.

Pour un soutien additionnel concernant le produit, appelez Paradigm au 905-696-2868 ou envoyez un courriel à l'adresse [e-mail].

Renseignements sur la licence pour le logiciel utilisé dans ce produit

Ce produit comprend un ou plusieurs programmes de logiciel gratuits ou ouverts provenant de tiers. Ce logiciel gratuit et ouvert est assujetti aux modalités de la licence publique générale GNU (GNU General Public License), de la Licence publique générale limitée GNU (GNU Library/Lesser General Public License) ou d'autres licences, avis et exonérations de droits d'auteur différents ou additionnels. Pour comprendre vos droits en vertu de ces licences, veuillez consulter les modalités particulières des licences, avis et exonérations disponibles en cliquant sur les liens ci-dessous.

Pour recevoir une copie du code source des programmes de logiciel à code ouvert compris dans le produit, veuillez communiquer avec l'équipe du service à la clientèle de Paradigm à l'adresse [e-mail].

Paradigm Electronics Inc. vous distribuera ce code source sur un disque moyennant des frais pour couvrir le coût de cette distribution, comme le coût du média, et le coût de l'expédition et de la manutention. L'ensemble des licences, avis et exonérations susmentionnés est reproduit et disponible avec ce code source. Toutefois, veuillez noter que nous ne faisons aucune garantie concernant le code source et que nous n'offrons pas de soutien pour le contenu du code source. Cette offre est valide pendant une période de trois (3) ans après la date de distribution de ce produit par Paradigm Electronics Inc.

Cette section décrit les licences de logiciel utilisées dans ce produit. Afin de maintenir le contenu exact, l'original (anglais) est utilisé.

BSD License

Libupnp: http://pupnp.sourceforge.net/ Opus codec: http://www.opus-codec.org/
