| Type de produit | Set de prises télécommandées |
| Marque | Workzone |
| Modèle | GTFSI07CH |
| Composants fournis | 4 prises télécommandées GT-FSI-06-CH, 1 télécommande GT-9000, 1 pile alcaline A23 / 12V |
| Alimentation | 230 V, 50 Hz |
| Puissance maximale par prise | 2300 W (10 A) |
| Fréquence d'émission | 433,92 MHz |
| Portée maximale | Environ 40 m en champ libre |
| Température de fonctionnement | 0 °C à 35 °C |
| Fonctions principales | Activation/désactivation individuelle des prises, télécommande programmable, interrupteur principal, fonction mémoire, sécurité enfants intégrée |
| Indicateurs lumineux | Témoin de contrôle sur la prise et la télécommande |
| Alimentation de la télécommande | 1 pile alcaline A23, 12 V |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas immerger ; débrancher avant nettoyage |
| Sécurité | Ne pas utiliser dans les institutions médicales ; garder hors de portée des enfants ; ne pas couvrir les prises ; ne pas empiler plusieurs prises ; respecter la puissance maxi |
| Garantie | 3 ans |
| Service après-vente | Globaltronics Service Center, Hirsrtiweg, 4303 Kaiseraugst, Suisse ; hotline : 00800 / 093 485 67 (numéro gratuit) |
| Certifications | GS, CE |
| Utilisation prévue | Appareils électriques domestiques, usage privé en intérieur uniquement |
FOIRE AUX QUESTIONS - GTFSI07CH Workzone
Questions des utilisateurs sur GTFSI07CH Workzone
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice GTFSI07CH - Workzone et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GTFSI07CH de la marque Workzone.
MODE D'EMPLOI GTFSI07CH Workzone
00800/09348567 (kostenfrei/Numéro gratuite/Numéro gratuite)
Fonctions 18
Specifications techniques 19
A propos de la portée 19
06 RACCORDEMENT D'APPAREILS 20
Prise telecommandee 20
07 MESURES PRELIMINAIRES 20
Insérer / changer la pile 20
08 INSTALLATION DES PRISES TELÉCOMMANDEES 21
Affichage sur la prise télécommandee 22
Modifier/supprimer l'affection 22
09 UTILISATION 23
A propos de la télécommande 23
10ENTRETIEN ET MAINTENANCE 24
11 MISE AU REBUT 24
12 DEPANNAGE 25
13DECLARATION DE CONFORMITE CE 25
14 CONDITIONS DE LA GARANTIE 40
CARTE DE GARANTIE

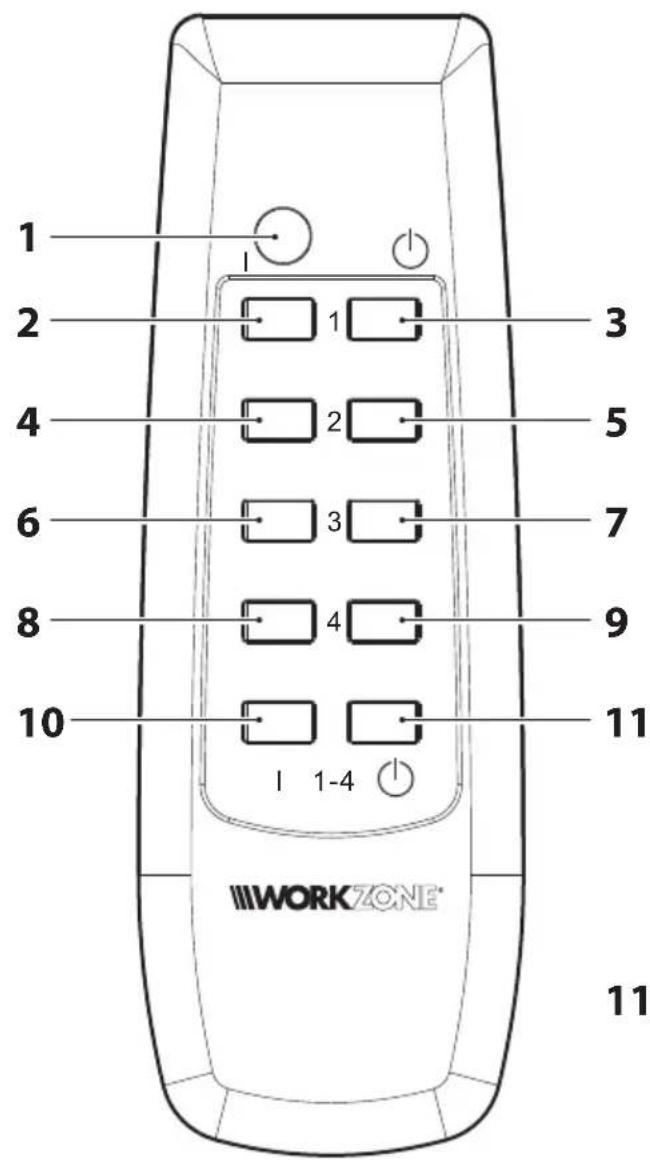

Designation des pieces de la telecomme
1 Temoin de contrôle
2 Touche MARCHE 1
3 Touche ARRET 1
4 Touche MARCHE 2
5 Touche ARRET 2
6 Touche MARCHE 3
7 Touche ARRET 3
8 Touche MARCHE 4
9 Touche ARRET 4
10 Touche PRINCIPALE MARCHE
11 Touche PRINCIPALE ARRET
12 Logement de la pile

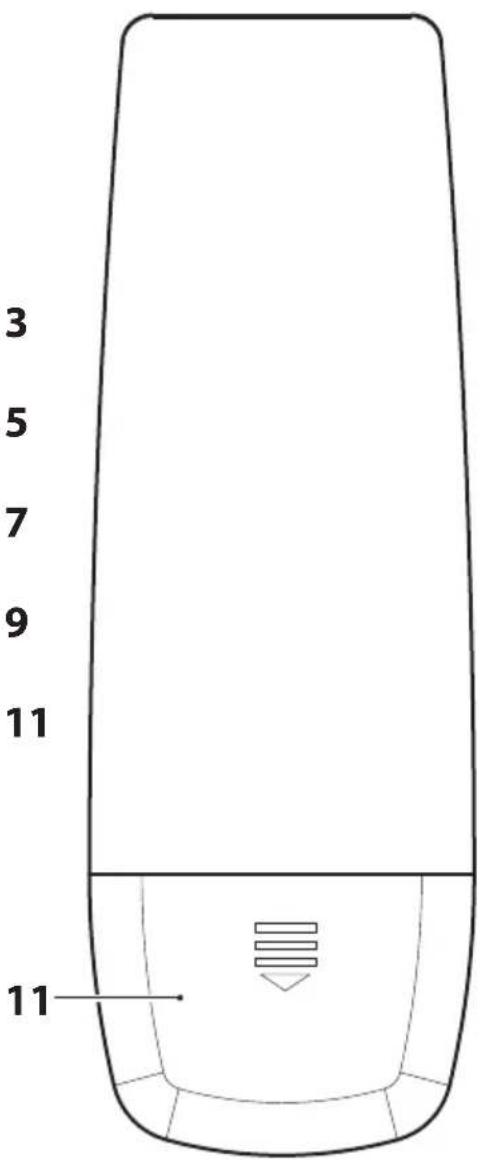

Face avant Face arriré de la télécommande de la télécommande

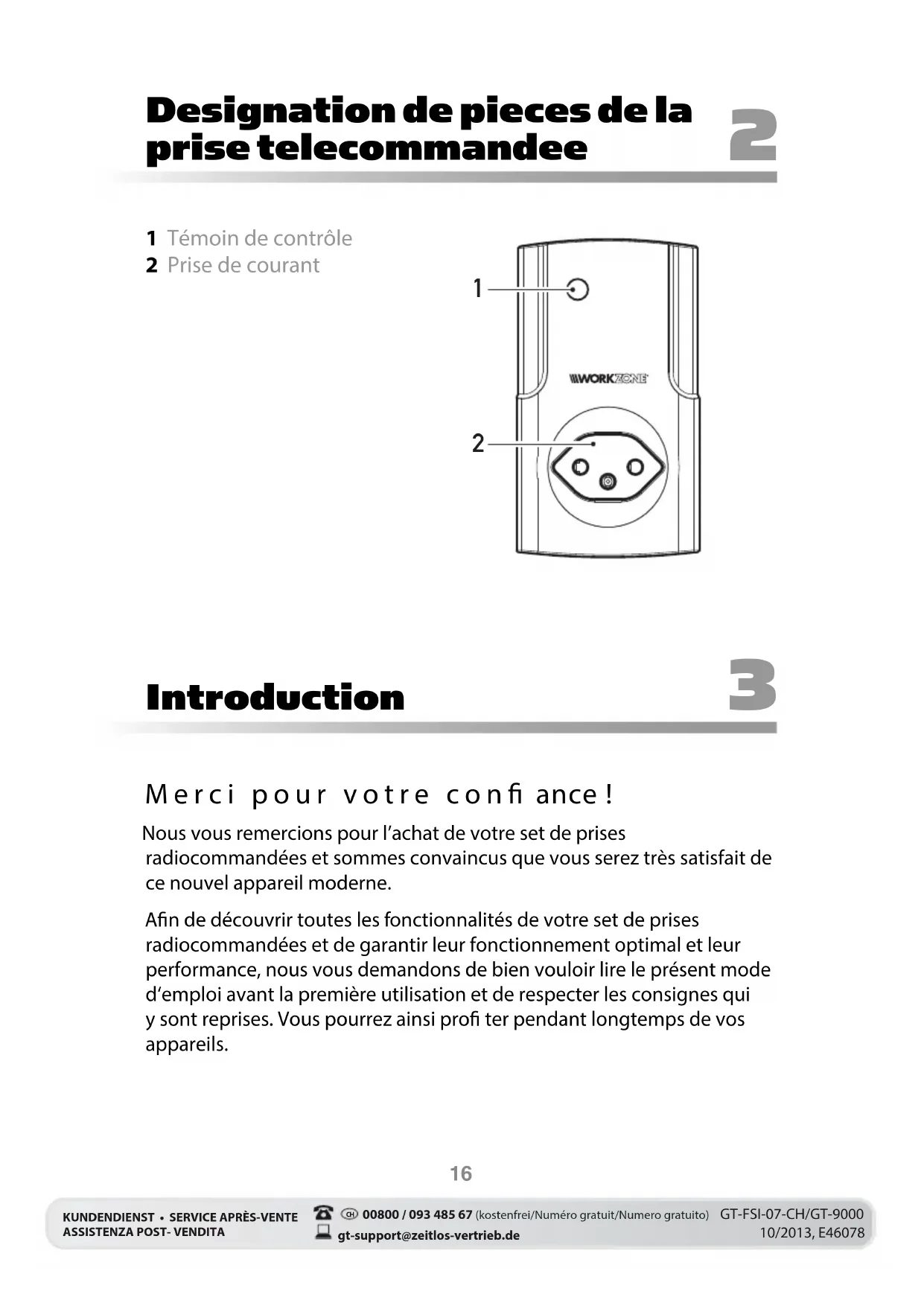

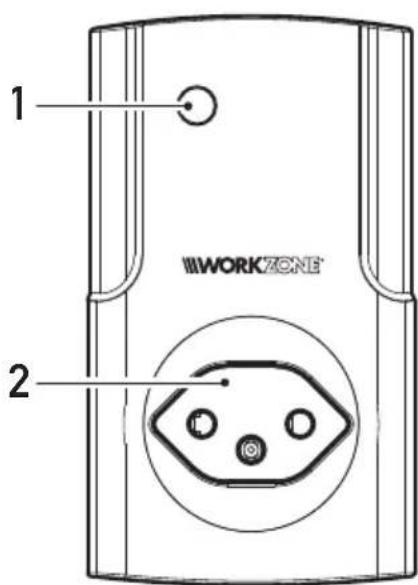

Designation de pieces de la prise telecommandee
1 Temoin de contrôle
2 Prise de courant
Introduction
Merci pour votre confiance!
Nous vous remercions pour l'achat de votre set de prises radiocommandées et sommes convaincus que vous serez très satisfait de ce nouvel apparéil moderne.
Afin de découvertir toutes les fonctionnalités de votre set de prises radiocommandées et de garantir leur fonctionnement optimal et leur performance, nous vous demandons de bien pouvoir dire leprésent mode d'emploi avant la première utilisation et de respecter les consignes qui sont reprises. Vous pourrez ainsi profit terpendant longtemps de vos apparèils.
A fi n de maintainir produit en état de fonctionnement optimal et sur, les consignes de sécurité suivantes doivent être observées :
- Cet apparéil a été mis au point uniquement dans les locaux fermés et pour l'utilisation mentionnée ci-après.
- Ce produit ne doit jamais être utilisé dans des institutions Médicales ou publiques. Il est destiné uniquement à l'utilisation privée.
- Ce produit n'est pas un jouet, et ne convient pas pour les enfants.
- Conservez les sacs en plastique hors de la portée des nourissons et enfants en bas âge - risque d'étouffement!
- Observe la polarité en insérant le pile dans la télécommande afin d'éviter des endommagements. Observe l'image dans le logement de la pile.
- Sortez la pile de la télécommande si vous n'utilise pas la télécommande pendant un certain temps ou avant de la mesure au rebut.
- Veiliez à ce que les prises télécommandées soient bien accessibles pour que vous puissiez les sortir facilement de la prise murale.
- Les prises murales peuvent se réchauffer pendant le fonctionnement. Ne couvrez pas les prises télécommandées par des rideaux ou d'autres objets pour garantir un refroidissement ajustat et pour prévenir qu'elles se réchauffent.
- N'utilisez pas plusieurs prises télécommandées emboitées (activées en série).
- Observez toujours les informations relatives à la puissance maximale des prises télécommandées.
- Séparez l'appareil du secteur avant de le nettoyer.
- Utilisez les prises télécommandées uniquement avec des prises protégées de 230V 50Hz
-
Raccordez uniquement des apparciels à la prise télécommandée compatibles pour une utilisation non surveillée afin d'eviter les risques liés à une fausse manoeuvre.
-
N'insérez pas de protection pour enfants supplémentaire, cela risquérait d'entraver la connexion entre la fiche des appareils raccordés et la prise et de surchauff er l'appareil.
- N'utilisez plus la prise télécommandée quand le boîtier a été endommagé. Mandatez notre service clientèle pour contrôle et réparer l'appareil.
- N'utilise pas d'appareils lourds à fiche secteur avec la prise télécommandée, cela risquerait de surcharger les contacts de la prise murale mecaniquement.
- Conservez cette notice et transmettez-la à tous les autres utilisateurs.
Characteristiques techniques
5
Composants fournis
- 4 prises télécommandées GT-FSI-06-CH
- 1 télécommande GT-9000 avec tepoin de contrôle
- 1 pile alcaline A23 / 12V
Fonctions
toutes les prises peuvent etre activées et desactivées individuellement
- Telecommande programmable
- Interrupteur principal pour l'activation simultanée de toutes les prises
Témoins de contrôle
- avec fonction mémoire, c'est à dire que le codage reste actif après la déconnexion du secteur
- avec sécurité enfants intégrée dans les prises
- contrôle GS et conforme CE
Raccordement: 230V ,50Hz
- Fréquence d'émission: 433,92 MHz
Charge maximale/courant maximal par recepteur de prise: 2300 W (10 A)
- Portée maximale : env. 40 m (uniquement lors d'un contact
v i s u e
- Température de fonctionnement: 0^ - 35^ C
Nos produits étant en développement et amélioration constants, il est possible que le design ou des aspects techniques soient différents.
A propos de la portée
Portée et dysfonctionnements :
La portée indiquée de max. 40 m est la portée sur champ libre, donc la portée avec un contact visuel entre émetteur et récepteur.
Lors du fonctionnement pratique, des parois, plafonds, garages, annexes etc. entre émetteur et le récepteur de sorte que la portée fut réduite.
D'autres causes pour une portée réduite :
- Perturbations haute fréquence de toute sorte;
- Constructions et végétation de toutes sortes;
- Particules métalliques à proximé des apparèils, sur le trajet d'émission radio ou à proximé, par exemple des corps de chauffage, des vitres isolées, des plafonds en béton armé, etc. ou encore des parois revêtres de métal de maisons préfabriquées.
- Action sur la caractéristique de rayonnement des antennes à cause de la distance entre émetteur ou récepteur et les surfaces ou objets conducteurs (ou les corps humains ou sols).
- Perturbations large bande dans des zones urbaines réduisant la distance de parasites du signal; le signal n'est pas reconnu parmi les parasites.
- Rayonnement d'appareils électroniques mal blindés, comme des ordinateurs etc.
- La distance effective possible entre émetteur et récepteur lors du fonctionnement normal dépend ainsi largement du lieu de montage et de l'environnement. En règle générale, lors du montage dans une maison individuelle, par exemple, tous les composants devraient fonctionner normalement sans aucun problème de réception.
- Sous certaines circonstances (p. ex. en cas de perturbations de haute fréquence de toutecke) la communication entre récepteur et émetteur peut être perturbée, et il ne sera pas possible de mettre l'appareil en marche ou de l'arrêter.
- Séparez, le cas échéant, l'appareil brievement du secteur, puis branchez-le à nouveau.
Raccordement d'appareils
Lisez impératifement le chapitre suivant avant demettre en service les prises télécommandées.
Prise télécommandée (modèle GT-FSI-07-CH)
Vous pouvez raccorder tous les apparciels et consommateurs avec une tension d'alimentation 230V 50Hz et une puissance nominale de 10 ampères maximum aux prises murales pour une puissance totale de 2300 W maximum.
Information:
Les prises télécommandées sont équipées d'une protection enfants intégrée empêchant en partie le contact non autorisé avec les composants sous tension. Introduisez les contacts simultanément quand vous connectez une fi che (sans coincer les contacts).
Mesures preliminaires
7
Insérer / changer la pile
1 Enlevez le couvercle du logement de la pile sur la face arrêté de la télécommande en le glissant dans le sens de la flèche.
2 Insérez une pile de type A23 dans le logement de la pile. Observe la polarité (voir l'illustration dans le logement de la pile).
3 Glissez le couvercle du logement des piles en place, et appuyez sur l'une des touches de la télécommande. Si la pile n'a pas ete insere correctement, le temoin lumineux s'allumera chaque fois que vous appuyez sur une touche.
Sortez les piles si vous n'utilise pas la télécommande pendant un certain temps pour ne pas endommager la télécommande.
- Ne rechargez jamais les piles! Risque d'explosion!
- Gardez les piles hors de la portée des enfants, ne les jetez pas au feu, ne les court-circuitez pas, ne les démonze pas.
- Nettoyez, si nécessaire, les contacts des piles et de l'appareil avant d'insérer les piles.
- Sortez les piles épuisées sans tarder de l'appareil! Il y a un risque accru d'écoulement!
- N'exposez jamais les piles à des conditions extrêmes, par exemple aux radiateurs ou rayons de soleil. Il y a un risque accru d'écoulement!
- Evitez le contact avec la peau, les yeux et les muqueuses. Si les parties du corps citées entrent en contact avec le liquide des piles, rincez-les tout de suite avec de l'eau fraîche et consultez immédiatement un médecin.
- Consultez immédiatement un médecin quand une pile a été avalée.
Installation des prises télécommandées
La télécommande est équipée de quatre canaux. Vous pouze affecter un canal à chaque prise télécommandée ou utiliser un même canal pour plusieurs prises télécommandées afin de les activer et désactiver simultanément. Vous pouze également aff ecter plusieurs canaux à une seule prise télécommandée.
Insérez une prise télécommandée dans la prise murale prévue à cet effet. Le tímoin lumineux de la prise télécommandée clignote pendant 30 secondes environ, la fonction d'apprentissage est activée.
Afin d'affector un canal à la prise télécommandée, appuyez sur la touche "I" du canal (1-4) de la télécommande que vous souhaitez affecter à cette prise télécommandée lorsque la fonction d'apprentissage est activée.
Répétez cette procédure pour chaque prise télécommandée.
Retirez brièvement la prise télécommandée de la prise murale si vous souhaitez aff ecter plusieurs canaux, puis réinsérez la prise télécommandée af n de lancer à nouveau la fonction d'apprentissage.
Information:
la procédure doit être répétée s'il n'y a pas eu de d'affection d'un canal pendant que la fonction d'apprentissage était active.
Dès que le canal aura été aff ecté, le témoin lumineux de la prise télécommandée s'allume en permanence, la prise télécommandée est active et connectée à la télécommande.
Si la prise télécommandée est à nouveau retiree de la prise murale apres un bref fonctionnement, il est possible que la programmation se soit perdue. Il faut alors repeter la procedure. La programmation reste preservee si, en fonctionnement normal, la telecommande est separée du secteur.
La prise télécommandée est désactivée quand vous appuyez sur la touche (①) du canal en question.
Branchez un apparéil sur la prise télécommandée et mettez-le en marche.
Pour vérifier si l'affection fonctionne, appuyez sur la touche correspondante « I » et « (\langle \rangle \rangle \rangle \rangle \rangle \text{ pour le canal affecté afin d'activer et e désactiver les appeareils branchés.}
Affi chage sur la prise télécommandée
- Le tímoin de contrôle s'allume quand la prise télécommandée est activée.
- Le témoin de contrôle s'éteint quand la prise télécommandée est désactivée.
Modifier/supprimer l'affection
Retirez brièvement la prise télécommandée de la prise murale et réinsérez-la. Le témoin de contrôle clignote.
Appuyez sur la/les touche(s) (du canal/des canaux en question.
Le témoin de contrôle clignote rapidement à plusieurs reprises.
La fonction d'apprentissage est reactivée des que le témoin de contrôle clignote à nouveau lentement, et il sera possible de repeter l'affection.
A propos de la télécommande
Activer et désactiver au moyen de la télécommande
Information :
la programmation de la télécommande reste préservee, meme.
quand la pile a ete retiree.
Pour activer/désactiver un apparéil, appuyez sur la télécommande la touche de l' apparéil ! ou du canal (1, 2, 3 ou 4, selon l'affection).
La touche I (1-4) permet d'activer tous les canaux. La touche ① (1-4) permet de désactiver tous les canaux.
Information:
Il est possible, exceptionnellement, après une panne de courant, un dysfonctionnement de la mémoire du code système ou du canal se produit. Le cas échéant, séparez la prise télécommandée pour au moins 6 heures du secteur, puis affectez les canaux à nouveau.
Sous certaines circonstances (p. ex. en cas de perturbations de haute fréquence de toutecke) la communication entre récepteur et émetteur peut être perturbée, et il ne sera pas possible de mettre l'appareil en marche ou de l'arrêter. Séparez, le cas échéant, l'appareil brievement du secteur, puis branchez-le à nouveau.
- Vérifiez périodiquement si le produit est endommagé.
- Nettoyez-le à l'aide d'un chiffon sec uniquement. N'utilisez pas de dissolvants ou produits abrasifs.
- N'immergez jamais les composants du set de prises télécommandées dans de l'eau ou d'autres liquides.
Attention!
Avant le nettoyage de la prise, l'appareil connecté doit être débranché et la prise doit être séparée du secteur.
Mise au rebut
11
Veuillez eliminer l'appareil de manière conforme quand vous ne pouze plus vous en servir.
Ne le jetez pas avec les ordures menagères, déposez-le à un lieu de collecte d'appareils électriques et électroniques.
Sortez d'abord la pile et déposez-le à un lieu de collecte de piles!
Veuillez recycler correctement le matériel d'emballage afin de menager l'environnement. Les emballages sont des matières premières réutilisables.
L'administration communale ou municipale pourra vous renseigner à propos des adresses et des heures d'ouverture des lieux de collecte.
| Problème Solution | |
| Les prises télécommendées ne réagissant pas à la télécommande. | Piles et télécommande sont usées et doivent être replacées. |
| L'appareil n'est pas mis en marche. | a) Vérifi ez si l'appareil est mis hors tension au moyen de l'interrupteur. Mettez l'appareil sous tension. b) Vérifi ez si l'ampoule de l'appareil est en bon état de fonctionnement. |
| Une autre prise télécommandée réagit à cette télécommande sans être visée. | Répétez l'aff ectation. |
| Une prise télécommandée s'accêté automatiquement. | Répétez l'aff ectation. |
Declaration de conformite 13
La conformité de ce produit avec les normes légales est garantie.
Vous trouvrez la déclaration de conformité complète sur Internet sous www.gt-support.de.
Indice
La garantie est valable pour une durée de trois ans à dater du jour de l'achat ou de la livraison effective des articles. Elle ne peut être reconnaue valable que sur production du bon de caisse et du bon de garantie dûment renseigné. Il est donc indispensable de conserver ces deux documents.
Le fabricant s'engage à Traitser gratuitement toute réclamation relative à un problème de matériel ou à un défaut de fabrication, en se réservant le droit d'opter à sa convenance entre une réparation, un échange, ou un remboursement en espèces. La garantie ne s'applique pas aux dommages survenus à l'occasion d'un accident, d'un événement imprévu (foudre, inondation, incendie, etc.), d'une utilisation inappropriée ou d'un transport sans précaution, d'un refus d'observer les commandations de sécurité ou d'entretien, ou de toute forme de modifi cation ou de transformation inappropriée.
La garantie pour les pieces d'usures et consommables ( comme par exemple les ampoules, les batteries ou les pneus) est valable 6 mois dans le cadre d'une utilisation normale et conforme. Les traces d'usures causées par une utilisation quotidienne (rayures, bosses) ne sont pas considérées comme des problèmes couverts par la garantie.
L'obligation légale de garantie du fournisseur n'est pas limitée par la presente garantie. La durée de validité de la garantie ne peut être prolongée que si cette prolongation est prévue par des dispositions légales. Dans les pays où les textes en vigueur prévoient une garantie (obligatoire) et/ou une obligation de tenue de stock de pieces détachées, et/ou une règlementation des dédommagements, ce sont les obligations minimum prévues par la loi qui seront prises en considération. L'entreprise de service après-vente et le vendeur déclinent toute responsabilité relative aux données contenues et aux réglages effectuels par le déposant sur le produit lors de l'envoi en réparation.
Après l'expiration de la durée de garantie, il vous est toujours possible d'adresser les apparciels défectueux aux services après-vente à des fins de réparation. Mais en dehors de la période de garantie, les évientuelles réparations seront effectuées à titre onereux. Au cas où les réparations seraient payantes, vous serez avertisAAPARAVANT.
BON DE GARANTIE
Adresses des points de SAV: Globaltronics Service Center
c/o M+R Spedag Group / Zeitlos GmbH
Hirsrtiweg, 4303 Kaiseraugst
Hotline: 00800 / 093 485 67 (Numero Gratisuit)
Désignation du fabricant/
de l'importateur: Globaltronics GmbH & Co. KG
Désignation du produit : Set de prises telecommaneees, 5 pieces
N^ d'identificatior du fabricant/
du produit: GT-FSI-07-CH/GT-9000
N° d'article : 90737
Période de promotion : 10/2013
Nom et siège social de l'entreprise : ALDI SUISSE AG,
Explication de la défaillance constatée :
Nom de l'acheteur :
Code postal/Ville :
Rue:
Tél./courriel :
Signature :
