| Tipo di prodotto | Set di prese telecomandate |
| Marca | Workzone |
| Modello | GTFSI07CH |
| Componenti forniti | 4 prese telecomandate GT-FSI-06-CH, 1 telecomando GT-9000, 1 pila alcalina A23 / 12V |
| Alimentazione | 230 V, 50 Hz |
| Potenza massima per presa | 2300 W (10 A) |
| Frequenza di emissione | 433,92 MHz |
| Portata massima | Circa 40 m in campo libero |
| Temperatura di funzionamento | 0 °C a 35 °C |
| Funzioni principali | Attivazione/disattivazione individuale delle prese, telecomando programmabile, interruttore principale, funzione memoria, sicurezza bambini integrata |
| Indicatori luminosi | Spia di controllo sulla presa e sul telecomando |
| Alimentazione del telecomando | 1 pila alcalina A23, 12 V |
| Manutenzione e pulizia | Pulire con un panno asciutto; non immergere; scollegare prima della pulizia |
| Sicurezza | Non utilizzare in istituzioni mediche; tenere fuori dalla portata dei bambini; non coprire le prese; non impilare più prese; rispettare la potenza massima |
| Garanzia | 3 anni |
| Servizio post-vendita | Globaltronics Service Center, Hirsrtiweg, 4303 Kaiseraugst, Svizzera; hotline: 00800 / 093 485 67 (numero gratuito) |
| Certificazioni | GS, CE |
| Utilizzo previsto | Apparecchi elettrici domestici, uso privato solo in interni |
Domande frequenti - GTFSI07CH Workzone
Domande degli utenti su GTFSI07CH Workzone
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Casa intelligente in formato PDF gratuitamente! Trova il tuo manuale GTFSI07CH - Workzone e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTFSI07CH del marchio Workzone.
MANUALE UTENTE GTFSI07CH Workzone
01 DEFINIZIONE COMPONENTI TELECOMANDO 27
02 DEFINIZIONE COMPONENTI PRESE TELECOMANDATE 28
03 INTRODUZIONE 28
04 INDICAZIONI DI SICUREZZA 29
05 CARATTERISTICHE PRESTAZIONI 30
Volume di fornitura 30
Funzioni 30
Dati tecnici 31
Indicazioni sulla portata 31
06 COLLEGAMENTO DI APPARECCHI 32
Presa telecomandata 32
07 OPERAZIONI PREPARATORIE 32
Inserimento/sostituzione della batteria 32
08 INSTALLAZIONE DELLE PRESE TELECOMANDATE 33
Indicazioni sulla presa elettrica 34
Modificare/cancellare l'assegnazione del canale 34
09 USO 35
Tramite telecomando 35
10 CURA E MANUTENZIONE 36
11 SMALTIMENTO 36
12 ELIMINAZIONE ERRORI 37
13 DICHIARAZIONE DI CONFORMITA CEE 37
14 CONDIZIONI DI GARANZIA 42
TAGLIANDO DI GARANZIA

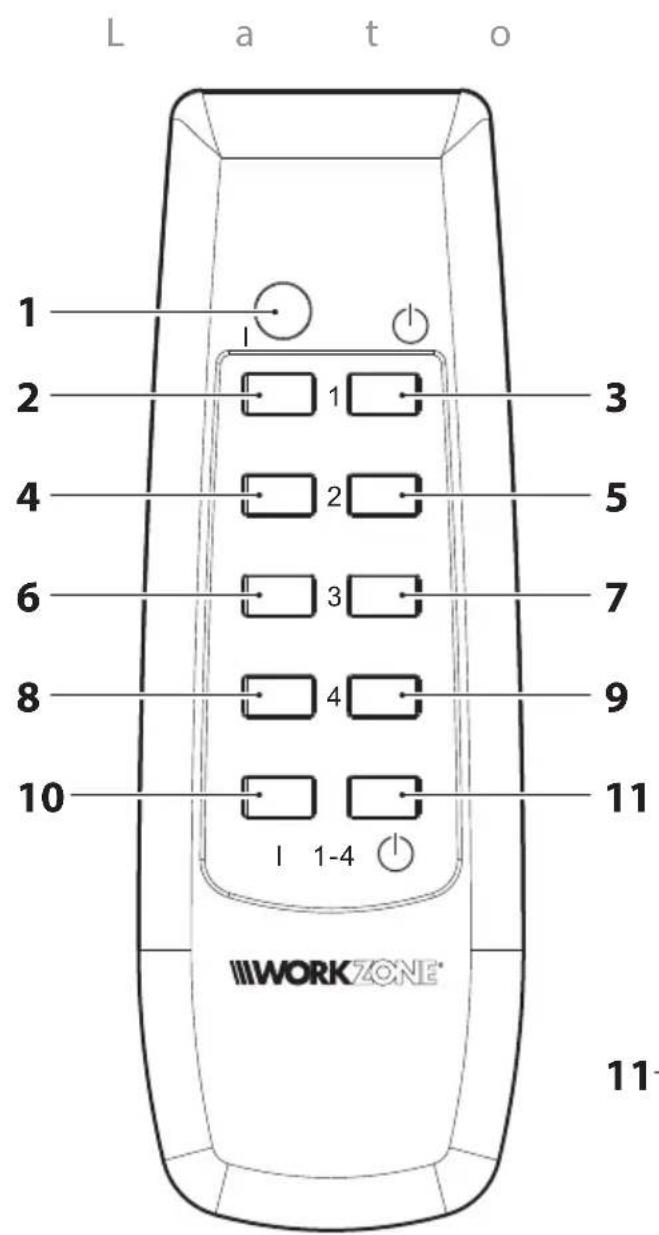

Defi nizione componenti telecomando
1 Spia luminosa di controllo
2 Tasto ACCESO 1
3 Tasto SPENTO 1
4 Tasto ACCESO 2
5 Tasto SPENTO 2
6 Tasto ACCESO 3
7 Tasto SPENTO 3
8 Tasto ACCESO 4
9 Tasto SPENTO 4
10 Tasto MASTER ACCESO
11 Tasto MASTER SPENTO
12 Scomparto batteria
27

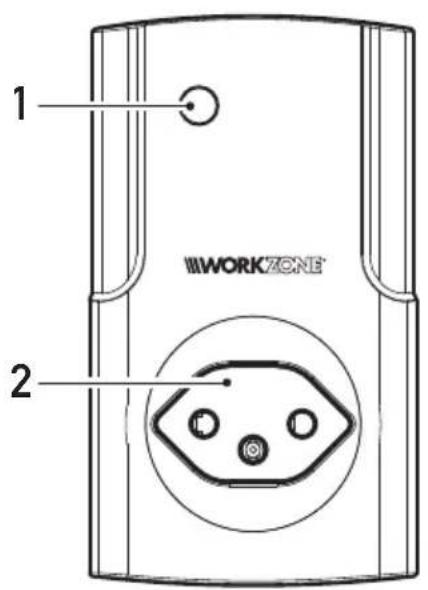

Defi nizione componenti\ prese telecomandate
1 Spia luminosa di controllo
2 Presa di corrente
Introduzione
Ringraziamo per la fi ducia accordataci!
Congratulations per il suo nuovo set di prese telecomandate. Siamo certi che sare soddisfatto dell'acquisto.
Per conoscere tutte le possibilità del suo set di prese telecomandate e per assicurarsi una funzione e disponibilità ottimale e costante la preghiamo di leggere le istruzioni all'uso prima di utilizzarle e di rispettore leindicazioni. In quello modo avrassicuramente il piacere di utilizzato a lungo questi dispositivi.
Per mantenere le condizioni ottimali di questo prodotto e per assicurare un funzionamento in sicurezza è indispensable rispetto le seguentiindicazioni di sicurezza:
- Il presente apparecchio è stato sviluppato escludivamente per l'uso in ambienti chiusi con le seguenti applicazioni.
- Questo prodotto non deve mai essere impiegato in ambienti medici o in istuti pubblici. è destinato esclusivamente all'uso in ambienti domestici.
- Questo prodotto non è un giocattolo e quindi non è adatto ai bambini.
- Tenere la confezione di plastica lontana da bambini e neonati, pericolo di soff ocamento!
- Durante l'insertimento della batteria nel telecomando rispetto la corretta polarità, pericolo di danni. Osservare la figura nelle scomparto batteria.
- In caso di inutilizzo prolongato del telecomando, o prima dello smaltimento, asportare le batterie dal telecomando.
- Fare attenzione alla raggiungibilità delle prese telecomandate, per poterle staccare comodamente alla presa in caso di necessità.
- Le prese telecomandate potrebbero scaldarsi durante il funzionamento. Fare attenzione che le prese telecomandate non vengano coperte dal tende o altri oggetti, non garantendo così una sufficiente ventilazione e provocando il surriscaldamento.
- Nonutilizzare piu prese telecomandate inserte I'une nell'altra.
- Rispetto sempre leindicazioni per la potenza massima delle presetelecomandate.
- Prima della pulizia staccare sempre l'apparecchio alla rete elettrica.
- Utilizzare le prise telecomandate solo con prise da 230V , 50Hz installate correttamente e messe a terra.
-
Collegare alla presa telecomandata esclusivamente apparetti adatte ad un funzionamentorawnasorveglianza diretta,per evitare pericoli in caso di accensione per erre.
-
Non inserire un'ulteriore protezione bambini nella presa telecomandata, sussiste il pericolo di compromissione del collegamento tra apparecchio e presa elettrica con pericolo di surriscaldamento.
- Non utilizzato la presa telecomandata se risultta esternamente danneggiata. Far controllare e riparare l'apparecchio dal nostro servizio di assistenza.
- Non inserire alimentatori pesanti nella presa telecomandata, per evitare un sovraccarico meccanico della presa a parete.
- Conservare accuramente le presenti istruzioni e consegarle eventualmente ad un utilizzatore successivo.
Caratteristiche prestazioni
5
Volume di fornitura
4 presetelecomandateGT-FSI-07-CH
- 1 telecomando GT-9000 con spia di controllo
- 1 batteria alcalina A23 / 12V
Caratteristiche
- Tutte le prese sono controllabili individualmente
- Controllo a distanza programmabile
- Interruttore master per la commutazione contemporanea di tutte le prese
- Spie luminose di controllo
- con funzione di memoria: la codifica resta memorizzata dopo l'estrazione alla presa elettrica
- con sicurezza bambini integrata nelle prese
- omologate GS e conformi CE
Dati tecnici
- Alimentazione elettrica: 230V,50Hz
- Frequenza di trasmissione: 433,92 MHz
Tensione massima/corrente di cresta per presa ricevente: 2300 W (10 A) - Portata massima: ca. 40 m (possible solo con contatto visivo tra emittente e ricevente)
- Temperatura d'esercizio: 0^ - 35^ C Dato che i nostri prodotti vengono costamente sviluppati e migliorati sono possibili modifi che tecniche e di design.
Indicazioni sulla portata
Portata e interferenze:
La portata indica di massimo 40 m è la portata in Campo libero,cisionla portata in caso di contatto visivo tra emittente e ricevente.
Nell'utilizzo pratico vi saranno comunique pareti, soffitti, garage, edifici confinanti ecc. tra emittente e ricevente, con una relativa riduzione della portata.
Ulteriori cause di una portata ridotta:
- interferenze di alta tensione di diverso genere;
- costruzioni di diverso tipo e vegetazione;
- componenti di metallo conduttore presenti nelle immediate vicinanze degli appearecchi o all'interno o nei pressi del percorso della trasmissione del segnale, per es. caloriferi, vetri isolanti, soffitti in cemento armato, ecc. oppure pareti con strato metallico di costruzioni prefabbricate.
- Influenza sulle caratteristiche di trasmissione delle antenne da parte della distanza tra emittente o riceventi rispetto a superfici o oggetti conducenti (anche pavimenti o corpi umani).
- Interferenze di banda larga nelle regioni urbane che riducono il rapporto segnale-disturbo; il segnale non viene riconosciuto a causa di questi "disturbi".
- Irraggiamento di apparecchiature non schermate a sufficientia, per es. computer aperti in funzione o simili.
La distanza realmente raggiungibile tra emittente e ricevente in un ambiente normale dipende quindi fortemente dal luogo di installatione e dall'ambiente. Di regola, in caso di installatione per es. in una casa monofamiliare dovrebbe essere possibile utilizzare tutti i componenti allaenza problemi di ricezione.
- In alcune condizioni, (per es. interferenze ad alta frequenza di vario genere) possono manifestarsi dei disturbi della trasmissione radio tra ricevente e mittente, non consentendo l'accensiono o lo spegnimento dell'apparecchio.
- In quello caso, staccare brevamente l'apparecchio alla rete elettrica e successivamente reinserirlo nella presa elettrica.
Collegamento di apparecchi 6
Si raccomanda di leggere accuramente il seguente capitolo prima di mettere in funzione le prese telecomandate.
Presa telecomdata (modello GT-FSI-07-CH)
Alle prese telecomandate possono essere collegati tutti gli apparecchi e le utenze con una tensione di alimentazione da 230V 50Hz e un'intensità di corrente nominale fino a 10 Ampere, corrispondente a una potenza totale massima di 2300 W.
Attenzione:
Le prese telecomandate sono dotate di una sicurezza bambini integrata che impedisce l'accesso involontario ai componenti che conduccono corrente. Nell'insertimento delle spine elettriche fare attenzione a insertire contemporaneamente entrambi i contatti elettrici (non insertire ad angolo).
Operazioni preparatore
Inserimento/sostituzione della batteria
1 Aprire il coperchio dello scomparto batterie sul retro del telecomando spingendolo e facendolo scorrere in direzione della freccia.
2 Inserire una batteria di tipo A23 nelle scomparto. Fare attenzione alla corretta polarità (vedi fi gura nelle scomparto batteria).
3 Richiudere il coperchio dello scomparto batteria facendolo scorrere e premere il tasting desiderato sul telecommando. Se la batteria è stata inserita correttamente, la spia di controllo deve illuminarsi ad agli pressione sul tasting.
Se non utilizes il telecomando per un dato tempo, si consiglia di togliere la batteria dallo scomparto per evitare danni dovuti alla fuoriuscita di acidi alla batteria stessa.
Non ricaricare mai le batterie! Pericolo di esplosione!
- Tenere le batterie al di fuori della portata dei bambini, non gettarle nel fuoco o aprirle.
- Se necessario pulire i contatti dell'apparecchio e della batteria prima di insereire le batterie.
- Asportare immediatamente le batterie ESAuste dall'apparecchio! Aumentato rischio di perdita di acidi!
- Non esporre le batterie a condizioni estreme, per es. esporle a corpi radianti o ai raggi diretti del sole! Aumentato rischio di perdita di acidi!
- Evitare il contatto con la cute, gli occhi e le mucose. In caso di contatto con l'acido della batteria, lavare immediatamente con acqua fresca le parti interessate e consultrare immediatamente un medico.
- Consultare immediamente un medico in caso di ingestione di una batteria.
Installazione delle prese telecomandate
Il telecomando ha quattro canali. è possibile assegnare un canale a agli presa telecomandata, oppure è possibile assegnare un unico canale a diverse prese telecomandate, per accenderle o spegnerle contemporaneamente. èanche possibile assegnare più canali a un'unica presa telecomandata.
Inserire una delle prese telecomandate nella presa elettrica a parete che si desidera controllare a distance. Ora la spia di controllo della presa telecomandata lampeggia per circa 30 secondi, la funzione programmazione è attiva.
Per assegnare un canale a una presa telecomdata, quando la funzione programmazione è attiva, premere sul telecommando il tasting "I" del canale (1-4) che si desidera assegnare a但这a presa telecomdata.
Ripetere la procedura per agli presa telecomdata.
Se si desidera assegnare più di un canale a una presa telecomandata, estrarla brevamente alla presa a parete e reinserirla, per attivare nuovamente la funzione di programmazione.
Informazione:
Se durante la fase di attività della funizione di programmazione non si effettua nessuna assegnazione, è necessario ripetere la procedura.
Dopo aver assegnato il canale, la spia di controllo della presa telecomandata resta accesa: la presa è attivata e collegata con il telecomando.
Se la presa telecomandata viene estratta dalla presa elettrica dopo un periodo di funzionamento particolaremente breve, è possibile che la programmazione vada persa e che debba essere ripetuta. Durante il funzionamento normale, la programmazione resta memorizzataanche quando la presa telecomandataviene estratta dalla presa elettrica.
Premendo il tasto ( ) del canale rispetto si spegne la presa telecomdata.
Inserire ora la spina di un appearecchio elettrico nella presa telecomandata e accenderlo.
Per controllare se l'assegnazione funziona correttamente, premere il tasting correspondente "I" e "I" per il canale assegnato per accendere e spegnere l'apparecchio elettrico.
Indicazioni sulla presa elettrica
- La spia luminosa è accesa quando la presa telecomandata è accesa.
- La spia luminosa è spenta quando la presa telecomandata è spenta.
Modifi care/cancellare l'assegnazione del canale
A Anything scopo estrarre brevamente la presa telecomandata alla presa elettrica e reinserirla, la spia di controllo lampeggia.
Ora, per cancellare le impostazioni, premere il tasting o i tasting ( ) del canale o dei canali corrispondenti.
La spia di controllo lampeggia più rapidamente per quale istante.
Quando la spia di controllo lampeggia di nuovo più lentamente, la funzione di programmazione è nuovamente attiva e l'assegnazione del canale può essere ripetuta.
Tramite telecomando
Accensione e spegnimento tramite telecomando
Informazione:
La programmazione del telecomando resta memorizzata ancche quando si asporta la batteria.
Per accendere/specnere un apparecchio elettrico premeire il tasting correspondente - I o relativivo al canale (1, 2, 3 o 4, in base all'assegnazione).
Con il tasting 1 (1-4) si accendono tutti i canali. Con il tasting (1-4) si spengono tutti i canali.
Attenzione:
In caso di mancanza di corrente, in rari casi, più manifestarsi un malfunzionamento della memoria del codice diSYSTEMA e del canale della presa telecomandata. In quello caso scollegare la presa telecomandata per almeno 6 ore alla rete elettrica e successivement eseguire nuovamente la procedura di assegnazione.
In alcune condizioni, (per es. interferenze ad alta frequenza di vario genere) possono manifestarsi dei disturbi della trasmissione radio tra ricevente e mittente, non consentendo l'accensiono o lo spegnimento dell'apparecchio. In questo caso, staccare brevamente l'apparecchio dalla rete elettrica e successivement reinserirlo nella presa elettrica.
- Controllare il prodotto per eventuali danni a intervalli regolari.
- Per la pulizia utilizzare esclusivamente un panno asciutto. Non utilizzato solventi o sostanze abrasive.
- Non immershere mai i singoli componenti del set di prese telecomandate in acqua o altri liquidi.
Attenzione!
Prima della pulizia di una presa elettrica, scollegare l'apparecchio elettrico alla presa e scollegare la presa elettrica stessa alla rete.
Smaltimento
11
Se l'apparecchio non serve più smaltirlo in conformità alle normative.
maltirlo nei rifi uti domestici, ma consegnarlo al punto di raccolta per apparecchiature elettriche ed elettroniche.
dentamente, asportare la batteria e conferirle al punto di raccolta per batterie ESAuste!
Nell'interesse della protezione dell'ambiente conferire il materiale di confezionamento per il ricicchio conforme. Le confezioni sono materie prime e possono essere riciclate.
Per gli indirizzi e gli orari di aperture dei puniti di raccolta rivolgersi all'amministrazione competente.
| Soluzione Soluzione | |
| Le prese telecomandate non reagiscono al telecommando. | Le batterie del telecomando sono esauste e devono essere sostituite. |
| L'apparecchio non si accende. | a) Controllare se l'apparecchio elettrico collegato è stato spentotramite il proprio interrogatore. Accendere l'apparecchio. b) Controllare se per es. la lampadina dell'apparecchio elettrico è funzionante. |
| Un'altra presa telecoman-data reagisce involontariamente al telecomando. | Ripetere l'assegnazione. |
| Una presa telecomanda-ta spegne indipendentemente. | Ripetere l'assegnazione. |
Dichiarazione di conformità 13
Si garantisce la conformità del prodotto gli standard prescritti per legge. La dichiarazione di conformità completa è disponibile in internet all'indirizzo www.gt-support.de.
Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativivo all'acquisto e riempire la scheda della garanzia. Conservare quando sa lo scontrino che la scheda della garanzia!
Il produttore garantisce la risoluzione gratuite di casi di mancanze riconducibili a difetti di materiale o di fabbricazioneattraverso la riparazione,la sostuzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altri tipo di uso o modifiche diversi da quelli conformi.
Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le consequences dell'utilizzo quotidiano (graffi,ammaccamenti) non sono coperte da garanzia.
L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato alla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescire una garanzia (obligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite alla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.
Anche après la scadenza del periodo di garanzia è possibile inviare gli appearecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuali a pagamento. Nel caso in cui la riparazione o ilpreventivo non fosso Gratisiti, verrà informatato in anticipo.
Garanzia
Modulo garanzia
Indirizzo(i) assistenza: Globaltronics Service Center
c/o M+R Spedag Group / Zeitlos GmbH
Hirsrtuweg, 4303 Kaiseraugst
Numero verde: 00800 / 09348567 (Numero Gratis)
Denominazione produttore/
importatore: Globaltronics GmbH & Co. KG
Denominazione prodotto: Set prese telecomandate, 5 pezzi
Numero identificato prodotto/ produttore: GT-FSI-07-CH/GT-9000
Numero articolo: 90737
Periodo azione: 10/2013
Azienda e sede del rivenditore: ALDI SUISSE AG, Niederstettenstrasse 3 9536 Schwarzenbach SG
Descrizione del difetto:
Nome dell'acquirente:
CAP/Città:
Indirizzo:
Tel./email:
Firma:
