Symbol DS6708 - Lecteur de code barre ZEBRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de code barres
Marque	Zebra
Modèle	Symbol DS6708
Dimensions (approx.)	17 x 7 x 10 cm
Poids (approx.)	200 g
Alimentation	5 Vcc, 850 mA, alimentation Motorola type 50‑14000 ou PWRS‑14000
Interface hôte	USB, RS‑232, IBM 46XX
Types de codes lus	Codes à barres 1D et 2D
Fonctions principales	Lecture, décodage, transmission des données
Voyants lumineux	Vert (décodage), rouge (erreur transmission)
Signaux sonores	Bip de décodage, erreur, programmation
Configuration	Via codes à barres de paramétrage ou logiciel 123Scan²
Accessoires	IntelliStand, montage mural, adaptateur bureau
Entretien et nettoyage	Nettoyer la fenêtre de lecture avec un chiffon doux et sec
Sécurité laser	Conforme IEC 825 / EN60825, classe 2
Compatibilité réglementaire	FCC classe B, ICES‑003, directives européennes
Garantie	Garantie constructeur, consulter le site Motorola
Logiciel de configuration	123Scan² (téléchargement sur motorola.com)
Informations réglementaires	Marquage CE, déclaration de conformité disponible en ligne
Réparabilité	Pièces détachées non spécifiées, contacter le support technique

FOIRE AUX QUESTIONS - Symbol DS6708 ZEBRA

Comment connecter le scanner à mon ordinateur ?

Utilisez le câble d'interface adapté à votre hôte (USB, RS‑232 ou IBM 46XX). Branchez le câble au scanner et à l'ordinateur. Si nécessaire, lisez les codes à barres de paramétrage pour configurer l'interface.

Que faire si le scanner ne s'allume pas ?

Vérifiez que l'alimentation est branchée et que le câble d'interface est correctement connecté. Utilisez uniquement l'alimentation Motorola recommandée (type 50‑14000 ou PWRS‑14000).

Le scanner ne lit pas les codes à barres, pourquoi ?

Assurez-vous que le scanner est programmé pour le type de code à barres. Vérifiez que le code n'est pas endommagé et que la distance est correcte. Essayez de lire un code de test.

Comment programmer le scanner pour lire un nouveau type de code ?

Utilisez les codes à barres de paramétrage fournis dans la notice. Scannez le code 'Set Defaults' pour revenir aux réglages d'usine, puis scannez les codes correspondant au type souhaité.

Que signifie un voyant rouge fixe ?

Un voyant rouge indique une erreur de transmission. Vérifiez la connexion du câble et les paramètres d'interface. Scannez à nouveau après avoir corrigé le problème.

Comment ajuster le volume du bip sonore ?

Scannez les codes à barres de réglage du volume : faible, moyen ou élevé. Le volume par défaut est moyen.

Le scanner transmet des données incorrectes à l'hôte, que faire ?

Vérifiez que le scanner est programmé pour le bon type d'hôte (USB HID, RS‑232, etc.). Scannez les codes de paramètres hôte appropriés.

Comment nettoyer le scanner ?

Nettoyez la fenêtre de lecture avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs.

Où trouver le logiciel de configuration 123Scan² ?

Téléchargez 123Scan² sur le site motorola.com/123Scan. Ce logiciel PC permet une configuration rapide via code à barres ou câble USB.

Comment obtenir une copie de la déclaration de conformité ?

La déclaration de conformité est disponible sur le site motorola.com/enterprisemobility/doc. Vous pouvez également contacter le support technique.

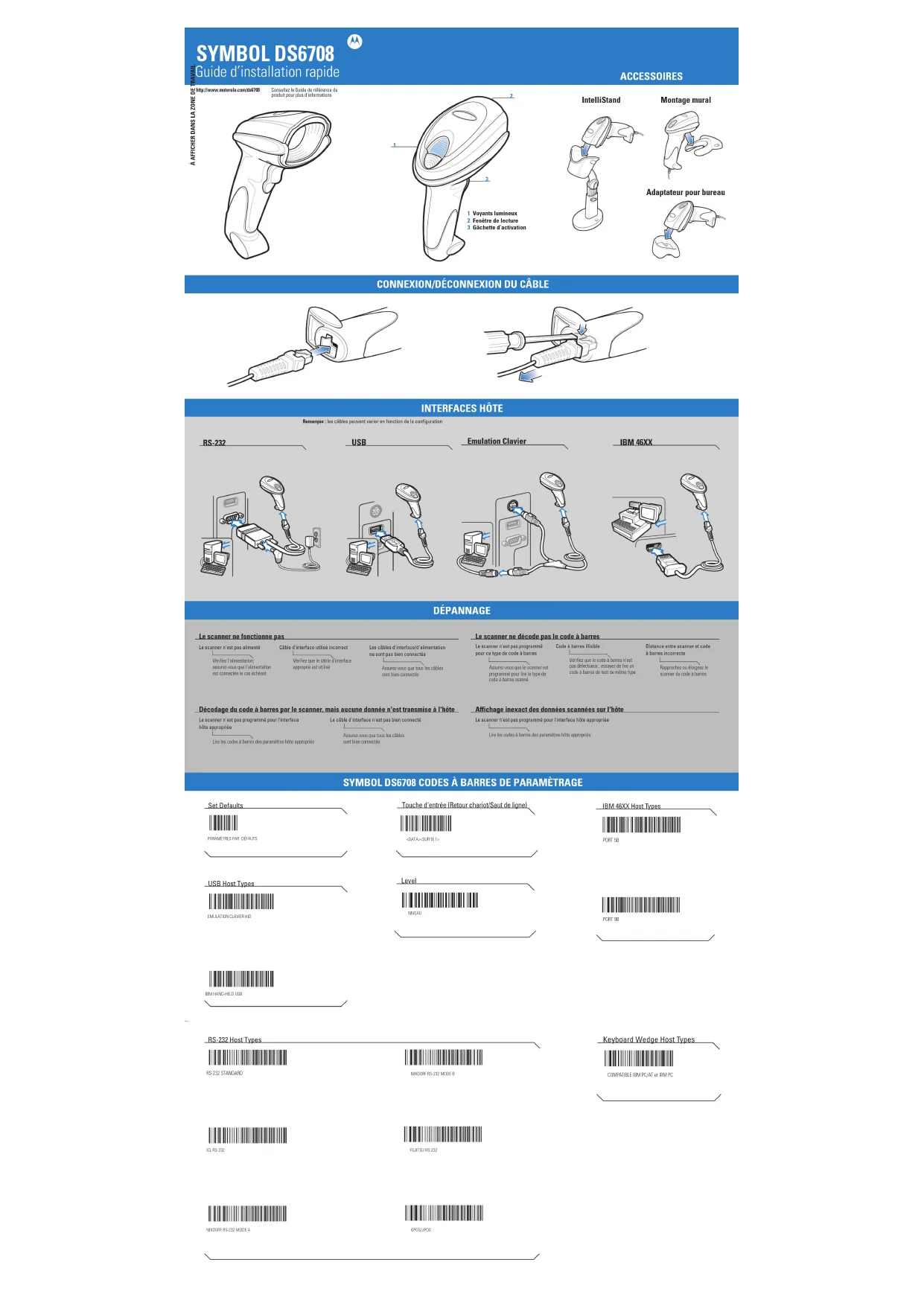

MODE D'EMPLOI Symbol DS6708 ZEBRA

Guide d'installation rapide

A AFFICHER DANS LA ZONE DE
http://www.motorola.com/ds6708
Consultez le Guide de référence du produit pour plus d'informations

ACCESSOIRES
IntelliStand

Montage mural

Adaptateur pour bureau

CONNEXION/DÉCONNEXION DU CÂBLE

Remarque : les câbles peuvent varier en fonction de la configuration
RS-232

DÉPANNAGE
Le scanner ne fonctionne pas
Le scanner n'est pas alimenté
Vérifiez l'alimentation;
assurez-vous que l'alimentation est connectée le cas échéant
Câble d'interface utilisé incorrect
Vérifiez que le câble d
approprié est utilisé
Les câbles d'interface/d'alimentation
ne sont pas bien connectes
Assurez-vous que tous les câbles
sont bien connectés
Le scanner ne décode pas le code à barres
Le scanner n'est pas programm pour se type de cede à barres.
1
Assurez-vous que le scanner est
programmé pour lire le type de
à barres illisible Distance entre scanner et code à barres incorrecto
Vérifiez que le code à barres n'est
pas défectueux ; essayez de lire un
code à barres de test de même type
Distance entre scanner et code
es incorrecte
Bappchez ou éloignez le
scanner du code à barres
Décodage du code à barres par le scanner, mais aucune donnée n'est transmise à l'hôte
Le scanner n'est pas programmé pour l'interface
hote appropriée
Lire les codes à barres des paramètres hôte appropriés
Le câble d'interface n'est pas bien connecté
[Non-Text]
Assurez-vous que tous les cables
Joint Likert Constituents
Affichage inexact des données scannées sur l'hôte
Le scanner n'est pas programmé pour l'interface hôte appropriée
[NO TEXT]
L'Ve les codes à barres des paramètres note approphies

SYMBOL DS6708 CODES À BARRES DE PARAMÈTRAGE

Set Defaults

PARAMÈTRES PAR DÉFAUTS

Touche d'entrée (Retour chariot/Saut de ligne)

IBM 46XX Host Types

PORT 5B

USB Host Types

EMULATION CLAVIER HID

Level

NIVEAD

PORT 9B

IBM HAND-HELD USB

RS-232 Host Types

RS-232 STANDARD

NIXDORF RS-232 MODE B

ÉVITER DE SE PENCHER ET DE S'ÉTIRER

POSITION OPTIMALE DES BRAS ÉVITER LES TORSIONS DE POIGNET

NE PAS TENDRE LES BRAS
Alterner main gauche et main droite Il est conseillé de faire des pauses et de procéder à la rotation des tâches

SIGNAUX SONORES SIGNAUX LUMINEUX

À AFFICHER DANS LA ZONE DE TRAVAIL

Utilisation standard

Volume du bip sonore faible/moyen/élevé	Bip sonore court d'intensité moyenne	4 bips sonores longes de faible intensité
Mettre en marche	Code à barres décodé	Erreur de transmission détectée; les données sont ignorées

Lecture des codes de paramétrage

Volume du bip sonore élevé/faible/élevé/faibleRéglage des paramètres effectué

Volume du bip sonore élevé/faibleSéquence de programmation correcte effectuée

Volume du bip sonore faible/élevéséquence de programmation incorrecte ou code à barres 'Cancel' scanned

Eteint

Le scanner est en marche et prêt à fonctionner ou il n'est pas allumé

Vert

Le code à barres a été décodé

Rouge

Erreur de transmissir

Contact Local:

123SCAN²

123Scan ^2 est un logiciel PC facile à utiliser permettant une configuration personnalisée rapide et aisée via un code-barres ou un câble USB. Pour plus d'informations, rendez-vous à la page http://www.motorola.com/123Scan ^2 .

SYMBOL DS6708

INFORMATIONS RÉGLEMENTAIRES

©2010 MOTOROLA, INC. Tous droits réservés.

Motorola se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, le fonctionnement ou le design.

Motorola décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, du circuit ou de l'application mentionnés dans les présentes. Aucune licence n'est concédée, expressément ou implicitement, par fin de non-recevoir, ou par tout autre brevet ou droit de propriété industrielle,

couvrant ou relatif à toute combinaison, système, appareil, machine, matériel, méthode ou procédé pour lesquels les produits Motorola seraient utilisés. Il existe une licence implicite pour les équipements, les circuits et les sous-systèmes contenus dans les produits Motorola.

MOTOROLA, le logo M stylisé, Symbol et le logo Symbol sont des marques déposées de Motorola, Inc. Les autres noms de produits mentionnés dans ce manuel peuvent être des marques commerciales ou des marques déposées de leurs propriétaires respectifs et sont reconnues dans le présent manuel.

Garantie

Pour consulter la déclaration de garantie du matériel Motorola dans sa version complète, rendez-vous sur le site suivant : http://www.motorola.com/enterprisemobility/warranty.

Informations d'utilisation

Si vous rencontrez des difficultés lors de l'utilisation de votre équipement, contactez votre support technique ou système local. Si l'équipement est défectueux, l'équipe de support contactera le support Enterprise Mobility de Motorola via le site Web : http://www.motorola.com/enterprisemobility/contactsupport.

Pour consulter la dernière version de ce guide, rendez-vous sur le site http://www.motorola.com/enterprisemobility/manuals.

Alimentation

Utilisez UNIQUEMENT une alimentation par plug-in direct Motorola RÉPERTORIÉE de type 50-14000 ou PWRS-14000, étiquetée Classe 2, LPS ou SELV de puissance nominale 5 Vcc et d'une surtension minimale de 850 mA (IEC 60950-1). L'utilisation d'une autre alimentation annule toute autorisation liée à cet appareil et peut être dangereuse.

Déchets d'équipements électriques et électroniques (DEEE)

MOTOROLA et le logo M stylisé, Symbol et le logo Symbol sont des marques déposées au Bureau américain des marques et brevets. Tous les autres noms de produits ou services sont la propriété de leurs détenteurs respectifs. © Motorola, Inc. 2010

72E-83973-01FR Révision C Mars 2010

Recommendations ergonomiques

Attention : pour éviter ou minimiser le risque potentiel d'une blessure ergonomique, respectez les recommandations suivantes. Consultez votre responsable local de l'hygiène, de la santé et de la sécurité, pour vous assurer que vous respectez les programmes de sécurité de votre entreprise, qui ont pour but d'éviter toute blessure d'employé.

- Réduisez ou éliminez les mouvements répétitifs

- Maintenez une position naturelle - Réduisez ou éliminez la force excessive

- Conservez à portée de la main les obiets fréquemment utilisés

• Effectuez toutes les tâches à une hauteur correcte

- Reduisez ou eliminez les vibrations

• Réduisez ou éliminiez la pressión directe • Fournissez des postes de travail réglable

• Prévoyez un dégagement suffisant

- Prévoyez un cadre de travail appropri

- Amellorez les procedures de travail.

Informations réglementaires

Symbol Technologies, Inc., activité Enterprise Mobility (solutions de mobilité

d'entreprise/ de Motorola, Inc. (« Motorola ») Tous les dispositifs de Symbol sont concernés no

réglementations dans les lieux où ils sont vendus, et ils sont étiquetés en fonction des besoins.

Tous les changements ou toutes les modifications apportés à l'équipement de Symbol Technologies qui ne sont pas approuvés de façon explicite par Symbol Technologies, risquent de rendre nulle et non avenue l'autorisation accordée à l'utilisateur d'exploiter cet équipement.

Obligations en ce qui concerne les parasites en radiofréquence

Tested to comply

with FCC Standard

némarrque. Cet apparaient a été taste et les résultats de ces tests ont révélé qu'il respecte

les limites d'un appareil numérique de classe

B, en conformité avec les règles de la Partie

Il s'ou la PCL: Les limites sont conciées pour offrir une protection raisonnable contre les parasites dangereux dans une installation résidentielle. Cet appareil produit, utilise et peut rayonner une énergie sous la forme de radiofréquences, et si n'il n'est pas installé et employé en conformité avec les instructions du manuel, il peut provoquer des parasites dangereux au niveau des communications radios. Cependant, il n'y a aucune garantie que des parasites ne vont pas à produire dans une installation participle d'artitude par rapport le apparaïe pratique des parasites dangereux qui affectent la réception d'un poste de radio ou de télévision, ce qui nous pouvez détermmer en allumant puis en éteignant l'appareil, nous encourageons l'utilisateur à essayer de corriger ces parasites en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception

- Éloignez l'appareil du récepteur

- Branchez cet équipement sur la sortie d'un circuit différent de celui sur lequel le

• Consultez le concession

pour obtenir une assistance.

Obligations en matière d'interférence en radiofréquence - Canada Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Marquage et zone économique européenne (ZEE)

tion de conformité

Symbol Technologies, Inc., déclare par la présente que cet appareil est conforme à toutes les Directives 89/336/CEE et 73/23/CEE. Vous pouvez obtenir une déclaration de conformité en vous adressant à http://www.motorola.com/enterrisemobility/doc

http://www.motorola.com/ds6708

Etiquettes laser

En conformité avec la Clause 5, les normes CEI 825 et EN60825, les informations suivantes sont communiquées à l'utilisateur :
