Symbol DS6707 - Lecteur de code barre ZEBRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de codes-barres
Marque	Zebra (Motorola)
Modèle	Symbol DS6707
Dimensions (approx.)	17,8 x 7,6 x 11,4 cm
Poids (approx.)	200 g
Alimentation	5 V CC, 850 mA minimum (adaptateur secteur ou USB)
Interface	USB HID, RS-232, SSI, SNAPI
Modes de lecture	Codes-barres 1D/2D, capture d'image
Voyants lumineux	Vert (décodage), Rouge (erreur de transmission)
Signaux sonores	Bips configurables pour confirmation
Conformité réglementaire	FCC Classe B, ICES-003, CE
Logiciel de configuration	123Scan (téléchargement gratuit)
Accessoires de montage	IntelliStand, support mural, adaptateur bureau
Entretien et nettoyage	Chiffon doux et sec, éviter les solvants
Consignes de sécurité	Utiliser exclusivement l'alimentation agréée Motorola
Garantie	Consultez le site Motorola Enterprise Mobility

FOIRE AUX QUESTIONS - Symbol DS6707 ZEBRA

Mon scanner Symbol DS6707 ne s'allume pas, que faire ?

Vérifiez l'alimentation : assurez-vous que l'adaptateur secteur est branché et que le câble est correctement connecté. Utilisez uniquement une alimentation Motorola approuvée (type 50-14000 ou PWRS-14000).

Comment lire un code-barres avec le DS6707 ?

Pointez la fenêtre de lecture vers le code-barres et appuyez sur la gâchette. Un bip sonore et un voyant vert confirment la lecture réussie.

Pourquoi mon scanner ne décode pas les codes-barres ?

Assurez-vous que le type de code-barres est pris en charge et que le scanner est programmé pour le lire. Vérifiez aussi la distance et la netteté du code.

Les données scannées ne sont pas transmises à l'ordinateur, que faire ?

Vérifiez que le câble d'interface est correctement connecté et que le scanner est programmé pour le bon type d'hôte (USB HID, RS-232, etc.). Utilisez les codes de paramétrage appropriés.

Comment réinitialiser les paramètres par défaut du DS6707 ?

Scannez le code-barres 'Set Defaults' (Paramètres par défauts) dans la section des codes de paramétrage du manuel.

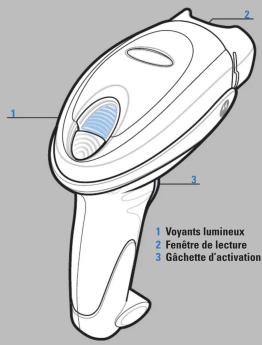

Que signifient les voyants lumineux ?

Vert fixe : scanner prêt. Vert clignotant : code-barres décodé. Rouge fixe : erreur de transmission. Rouge clignotant : défaut.

Comment configurer l'interface USB ?

Scannez le code-barres 'Emulation Clavier HID' ou 'SNAPI avec imagerie' selon vos besoins. Consultez les codes de paramétrage USB.

Quels sont les conseils ergonomiques pour utiliser le scanner ?

Évitez les mouvements répétitifs, maintenez une position naturelle, alternez les mains et faites des pauses. Utilisez le support approprié.

Comment nettoyer le lecteur DS6707 ?

Utilisez un chiffon doux et sec pour essuyer la fenêtre de lecture et le boîtier. N'utilisez pas de solvants ni de produits abrasifs.

Où trouver la dernière version du manuel ?

Téléchargez le manuel sur le site Motorola Enterprise Mobility : http://www.motorola.com/enterprisemobility/manuals.

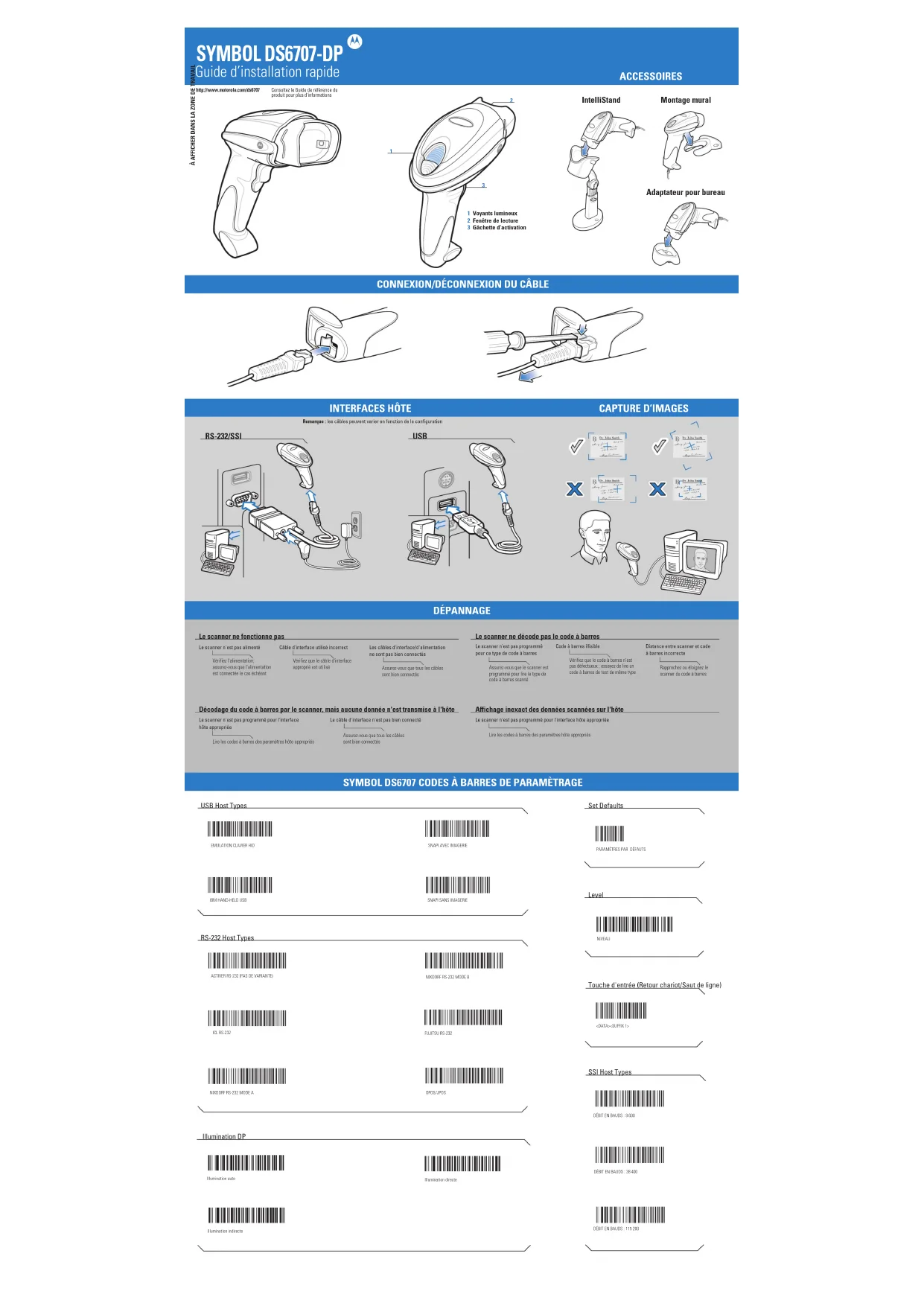

MODE D'EMPLOI Symbol DS6707 ZEBRA

Guide d'installation rapide

ACCESSOIRES

http://www.motorola.com/ds6707
Consultez le Guide de référence du produit pour plus d'informations

IntelliStand

Montage mural

Adaptateur pour bureau

CONNEXION/DÉCONNEXION DU CÂBLE

Remarque : les câbles peuvent varier en fonction de la configuration

RS-232/SSI

Le scanner ne fonctionne pas

Le scanner n'est pas alimenté

Vérifiez l'alimentation;

assurez-vous que l'alimentation est connectir le pas échéant.

est connectée le cas échéant

Câble d'interface utilisé incorrect

Vérifiez que le câble d

approprié est utilisé

ect Les câbles d'interface/d'alimentation

ne sont pas bien connectes

Assurez-vous que tous les câbles

sont bien connectés

Le scanner ne décode pas le code à barres

Le scanner n'est pas programm

le type de code à barre

programmé pour lire la type de

programme pour me code à barres scanned

à barres illisible Distance entre scanner et code

W_1 ^a f o m e b s _a

vermez que le code à barres n'est pas défertueux : arrauez de lire un

code à barres de test de même type

“

Distance entre scanner et code

es incorrecte

Davonathan y algees la

scanner du code à barres

Décodage du code à barres par le scanner, mais aucune donnée n'est transmise à l'hôte

Le scanner n'est pas programmé pour l'interface

hôte appropriée

[NO TEXT]

Lire les codes à barres des paramètres hôte appropriés

ble d'interface n'est pas bien connecté

[Non-Text]

Assurez-vous que tous les câbles

sont bien connectés

Affichage inexact des données scannées sur l'hôte

Le scanner n'est pas programmé pour l'interface hôte appropriée

[NO TEXT]

Lire les codes à barres des paramètres hôte appropriés

SYMBOL DS6707 CODES À BARRES DE PARAMÈTRAGE

USB Host Types

EMULATION CLAVIER HID

SNAPI AVEC IMAGERIE

Set Defaults

PARAMÈTRES PAR DÉFAUTS

IBM HAND-HELD USB

SNAPI SANS IMAGERIE

Level

NIVEAU

RS-232 Host Types

ACTIVER RS-232 (PAS DE VARIANTE)

NIXDORF RS-232 MODE B

Touche d'entrée (Retour chariot/Saut de ligne)

ICL RS-232

FUJITSU RS-232

NIXDORF RS-232 MODE A

OPOS/JPOS

SSI Host Types

DÉBIT EN BAUDS : 9 600

Illumination DP

Illumination auto

Illumination directe

DÉBIT EN BAUDS : 38 400

Illumination indirecte

DÉBIT EN BAUDS : 115 200

Visée

ÉVITER DE SE PENCHER ET DE S'ÉTIRER

POSITION OPTIMALE DES BRAS
ÉVITER LES TORSIONS DE POIGNET

Alterner main gauche et main droite Il est conseillé de faire des pauses et de procéder à la rotation des tâches

SIGNAUX SONORES SIGNAUX LUMINEUX

À AFFICHER DANS LA ZONE DE TRAVAIL

Utilisation standard

Volume du bip sonore faible/moyen/élevé	Bip sonore court d'intensité moyenne	4 bips sonores longs de faible intensité
Mettre en marche	Code à barres décode	Erreur de transmission détectée; les données sont ignorées

Lecture des codes de paramétrage

Volume du bip sonore élevé/faible/élevé/faibleRéglage des paramètres effectué

Volume du bip sonore élevé/faibleSéquence de programmation correcte effectuée

Volume du bip sonore faible/élevéSéquence de programmation incorrecte ou code à barres 'Cancel' scanné

Eteint

Le scanner est en marche et prêt à fonctionner ou il n'est pas allumé

Vert

Le code à barres a été décodé

Rouge

Erreur de transmission

Contact Local:

123SCAN ^2

123Scan ^2 est un logiciel PC facile à utiliser permettant une configuration personnalisée rapide et aisée via un code-barres ou un câble USB. Pour plus d'informations, rendez-vous à la page : http://www.motorola.com/123Scan ^2 .

SYMBOL DS6707-DP

INFORMATIONS RÉGLEMENTAIRES

©2010 MOTOROLA, INC. Tous droits réservés.

Motorola se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, le fonctionnement ou le design.

Motorola décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, du circuit ou de l'application mentionnés dans les présentes. Aucune licence n'est concédée, expressément ou implicitement, par fin de non-recevoir, ou par tout autre brevet ou droit de propriété industrielle,

couvrant ou relait à toute combinaison, système, appareil, machine, matériel, méthode ou procédé pour lesquels les produits Motorola seraient utilisés. Il existe une licence implicite pour les équipements, les circuits et les sous-systèmes contenus dans les produits Motorola.

MOTOROLA, le logo M stylisé, Symbol et le logo Symbol sont des marques déposées de Motorola, Inc. Les autres noms de produits mentionnés dans ce manuel peuvent être des marques commerciales ou des marques déposées de leurs propriétaires respectifs et sont reconnues dans le présent manuel.

Garantie

Pour consulter la déclaration de garantie du matériel Motorola dans sa version complète, rendez-vous sur le site suivant :

Informations d'utilisation

Si vous rencontrez des difficultes lors de l'utilisation de votre équipement, contactez votre support technique ou système local. Si l'équipement est défectueux, l'équipe de support contactera le support Enterprise Mobility de Motorola via le site Web : http://www.motorola.com/enterprisemobility/contactsupport.

Pour consulter la dernière version de ce guide, rendez-vous sur le site http://www.motorola.com/enterprisemobility/manuals.

Alimentation

Utilisez UNIQUEMENT une alimentation par plug-in direct Motorola RÉPERTORIÉE de type 50-14000 ou PWRS-14000, étiquetée Classe 2, LPS ou SELV de puissance nominale 5 Vcc et d'une surtension minimale de 850 mA (IEC 60950-1). L'utilisation d'une autre alimentation annule toute autorisation liée à cet appareil et peut être dangereuse.

Déchets d'équipements électriques et électroniques (DEEE)

MOTOROLA et le logo M stylisé, Symbol et le logo Symbol sont des marques

déposées au Bureau américain des marques et brevets. Tous les autres noms de produits au services sont la propriété de leurs détrouteurs respectifs.

produits ou services si © Motorola, Inc. 2010

72E-117715-01FR Révision B Avril 2010

Recommendations ergonomiques

Attention : pour éviter ou minimiser le risque potentiel d'une blessure ergonomique, respectez les recommandations suivantes. Consultez votre responsable local de l'hygiène, de la santé et de la sécurité, pour vous assurer que vous respectez les programmes de sécurité de votre entreprise, qui ont pour but d'éviter toute blessure d'emploi.

- Réduisez ou éliminez les mouvements répétitifs

- Maintenez une position naturelle

- Reduisez ou éliminez la force excessive

- Conservez à portée de la main les objets fréquemment utilisés • Effectuents toutes les âchees à une houteur corrêts

- Efectuez toutes les tâches à une hauteur correcte - Réduvices ou élimines les vibrations

• Réduisez ou éliminez la pression di

- Fournissez des postes de travail réglables

• Prévoyez un dégagement suffisant

- Prévoyez un cadre de travail approprié

• Améliorez les procédures de travail.

Informations réglementaires

Symbol Technologies, Inc., activité Enterprise Mobility (solutions de mobilité

d'entreprise) de Motorola, Inc. (« Motorola »).

Tous les dispositifs de Symbol sont conçus pour respecter les règles et

règlementations dans les lieux où ils sont vendus, et ils sont étiquetés en fonction des besoins.

Tous les changements ou toutes les modifications apportés à l'équipement de Symbol Technologies qui ne sont pas approuvés de façon explicite par Symbol Technologies, risquent de rendre nulle et non avenue l'autorisation accordée à l'utilisateur d'exploiter cet équipement.

Obligations en ce qui concerne les parasites en radiofréquence

Tested to comply

with FCC Standard

némiarque. Cet apparair a été toute et les résultats de ces tests ont révélé qu'il respecte

les limites d'un appareil numérique de classe

FOR HOME OR OFFICE USE B, en conformité avec les règles de la Partie 15 de la FCC. Ces limites sont conçues pour

offrir une protection raisonnable contre les parasites dangereux dans une installation résidentielle. Cet appareil produit, utilise et peut rayonner une énergie sous la forme de radioférences et, s'il n'est pas installé et employé en conformité avec les instructions du manuel, il peut provoquer des parasites dangereux au niveau des communications radios. Cependant, il n'y a aucune garantie que des parasites ne vont pas se produire dans une installation particulière. Si cet appareil provoque des parasites dangereux qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en allumant puis en éteignant l'appareil, nous encourageons l'utilisateur à essayer de corriger ces parasites en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception

• Éloignez l'appareil du récepteur

- Branchez cet équipement sur la sortie d'un circuit différent de celui sur lequel le

récepteur est branché

- Consultez le concessionnaire ou un technicien en radio et television experimente pour obtenir une assistance

Obligations en matière d'interférence en radiofréquence - Canada Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Marquage et zone économique européenne (ZEE)

tion de conformité

Symbol Technologies, Inc., déclare par la présente que cet appareil est conforme à toutes les Directives 89/336/CEE et 73/23/CEE. Vous pouvez obtenir une déclaration de conformité en vous adressant à http://www.motorola.com/enterprisemobility/doc.

Etiquettes laser

En conformité avec la Clause 5, les normes CEI 825 et EN60825, les informations suivantes sont communiquées à l'utilisateur :
