Type de produit	Programmateur de chauffage Maison intelligente
Marque	Dimplex
Modèle	RXPW4N
Alimentation	230 V ±10 % 50 Hz
Consommation	2 VA
Nombre de zones	4 zones
Sorties fil pilote	4 sorties 40 mA max, 230 V (standard GIFAM)
Longueur max. câble	50 m
Dimensions (sans socle)	134 × 80 × 25 mm
Indice de protection	IP 30
Classe d'isolement	Classe II
Température de stockage	-10°C à +70°C
Température de fonctionnement	0°C à +40°C
Sauvegarde horloge	4 heures (par condensateur)
Modes de fonctionnement	Confort, Économie, Hors-Gel, Arrêt, Absence, Manuel, Permanent
Programmation	Quotidienne, 4 zones indépendantes
Fixation	Murale ou sur boîte d'encastrement (entraxe 60 mm)
Installation	Milieu normalement pollué

FOIRE AUX QUESTIONS - RXPW4N DIMPLEX

Comment régler la date et l'heure sur le programmateur ?

Tournez la molette sur horloge. Les jours clignotent, utilisez + ou - pour sélectionner le jour, puis OK. Répétez pour les heures et minutes. Tournez la molette pour sortir.

Comment programmer une plage horaire de chauffage ?

Tournez la molette sur PROG. Sélectionnez la zone avec la touche zone. Utilisez + ou - pour créer des périodes Confort ou Économie. Validez avec OK pour passer au jour suivant.

Quels sont les différents modes disponibles ?

Les modes sont : Automatique (suit la programmation), Manuel (bascule Confort/Économie), Absence (Hors-Gel programmé de 1 à 365 jours), Permanent (Hors-Gel, Économie ou Confort sans fin), et Arrêt.

Comment utiliser le mode Absence ?

Depuis le mode AUTO, appuyez sur la touche absence. Le nombre de jours clignote, réglez-le avec + ou - (ex: 9 jours pour une absence du 10 au 19 janvier). Validez par OK. Le chauffage passe en Hors-Gel jusqu'au retour.

Comment réinitialiser le programmateur aux réglages d'usine ?

Tournez la molette sur arrêt et appuyez 5 secondes sur la touche gauche jusqu'à afficher init. Appuyez sur OK. Un sablier s'affiche pendant environ 15 secondes. Pour annuler, appuyez sur C.

Que signifie le code CF01 sur l'écran ?

CF01 est un menu de maintenance réservé à l'installateur pour choisir le mode de fonctionnement en AUTO. Les options sont : Confort/Économie (par défaut), Confort/Hors-Gel ou Confort/Arrêt. Utilisez + pour choisir, OK pour valider.

Comment vérifier le raccordement des fils pilotes ?

Mettez tous les convecteurs sur Confort (consigne maximum). Si l'affichage reste normal, tout est correct. Si un problème est détecté, un message d'erreur apparaît. Vérifiez les raccordements puis relancez un test en appuyant 5 secondes sur OK (durée ~1 min 30).

Que faire après une coupure de courant prolongée ?

Dès le retour du courant, l'heure et le jour clignotent. Effectuez la mise à l'heure comme indiqué (tournez la molette sur horloge, réglez jour, heures, minutes). Tous les autres réglages (programmation) sont conservés.

Puis-je contrôler plusieurs zones de chauffage avec cet appareil ?

Oui, le programmateur gère 4 zones indépendantes. Chaque zone possède sa propre programmation horaire. Utilisez la touche zone pour sélectionner la zone à programmer ou à consulter.

Comment passer temporairement en mode Confort ou Économie sur une zone ?

Depuis le mode AUTO, appuyez sur la touche zone pour sélectionner la zone, puis appuyez sur la touche mode manuel. Cela bascule entre Confort et Économie jusqu'au prochain changement de programme. Pour annuler, appuyez à nouveau sur la touche ou tournez la molette.

MODE D'EMPLOI RXPW4N DIMPLEX

Appareil conforme aux exigences des directives 2004/108/CE (Compatibilité ElectroMagnetique) 2006/95/CE (Sécurité basée tension)

En raison de I'evolution des normes et du materiel,les caractéristiques indiquées par le toxte et les images de ce document ne nous engagant qu'aupres confirmation par nos services.

Mise à l'heure 13
Programmation 14
Mode automatique 17
Mode absence 18
Mode manuel 19
Mode permanent 20
Mode arrêt 20
Retour aux réglages initiaux 21
En cas de coupure secteur 22
Caracteristiques 23

Avertissement Présentation

• Lire attentivement cette notice avant toute installation.
  L'appareil doit être installé selon les normes en viqueur.
• Avant toute intervention, yeuillez couper le courant.
• Ne pas essayer de réparer cet apparéil vous-même, un service après-venture est à votre disposition.
• Verifiez que la visserie soit adaptée au support sur lequel l'appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les apparreils connectés ou environnants ne créé pas de perturbations tropfortes (directives 2004/108/CE).

Votre appeareil permet la programmation Confort ou Economie du chauffage sur 4 zones.

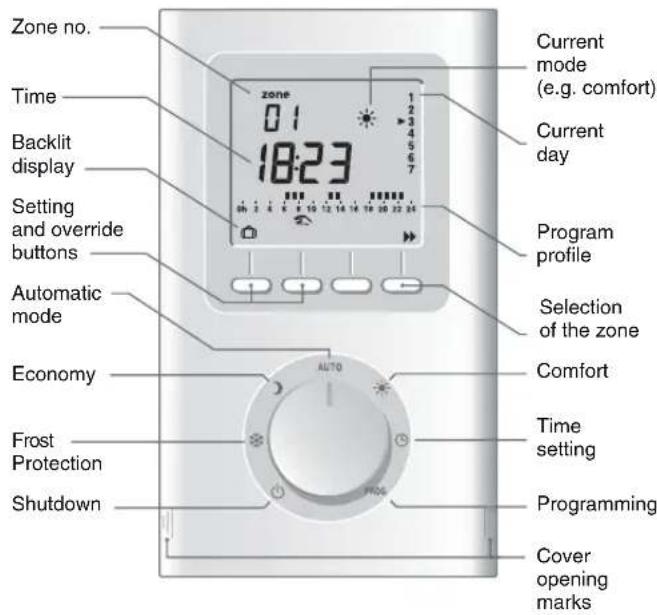

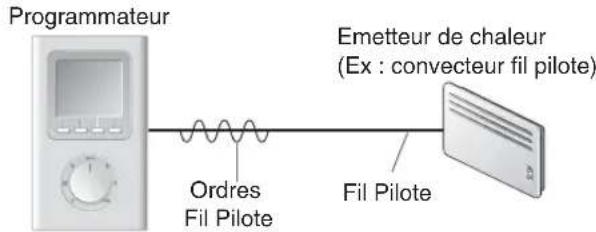

Pour commander les émetteurs de chaleur, leprogrammateur utilise le Fil Pilote.
Independant de l'alimentation electrique de I'émetteur de chaleur,le Fil Pilote permet de transmettre les ordres ConfortEconomie Hors-Gel ou Arret demandes par le programmateur.

Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, seche-servlettes, radiateur à accumulation...).

IMPORTANT : pour receivevoir les ordres du program-mateur, l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, © selon modele).

Ordre Fil Pilote (Allure)	Réglage sur l'émetteur de chaleur	Température de la pierce
Confort	Réglage Confort (molette thermostat) exemple : 19°C	19°C
Economie	Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modulo d'émetteur de chaleur)	16°C
Absence Hors-Gel fixe à 7°C ou 8°C (selon modulo)		7°C ou 8°C
Arrêt Arrêt du chauffage		Pas de chauffage

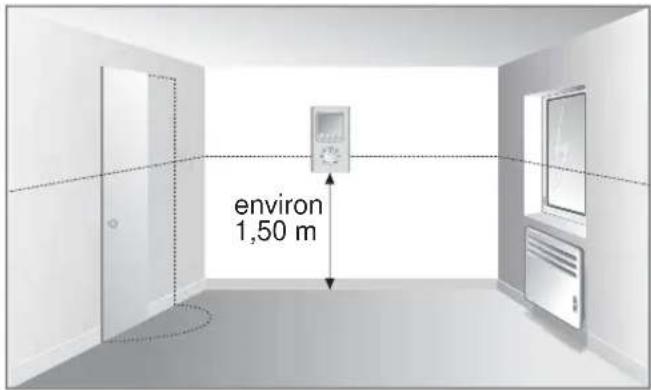

Emplacement

Nous vous conseillons d'installer votre apparéil :

-dans un lieu facile d'acces comme un couloir, unSEDour ou une entree,
- près d'une alimentation électrique et de l'arrivée du ou des fil(s) pilote(s),
- sur un mur à une hauteur d'environ 1,50 m.

Fixation

Avant toute manipulation, coupez l'alimentation.

• Soulevez le capot à l'aide d'un tournevis.
• Séparez le programmateur de son socle en dévissant la vis de verrouillage (vis imperdable).

Fixez le socle à l'aide de 3 vis et de chevilles ou sur une boite d'encastrement (entraxe 60~mm

Nota: il est impératif de fixer le socle avec 3 vis.

Remarque: pour la protection de l'alimentation duprogrammateur, vous doivent utiliser un disjoncteur de 10A minimum (ne pas utiliser de disjoncteur 2A).

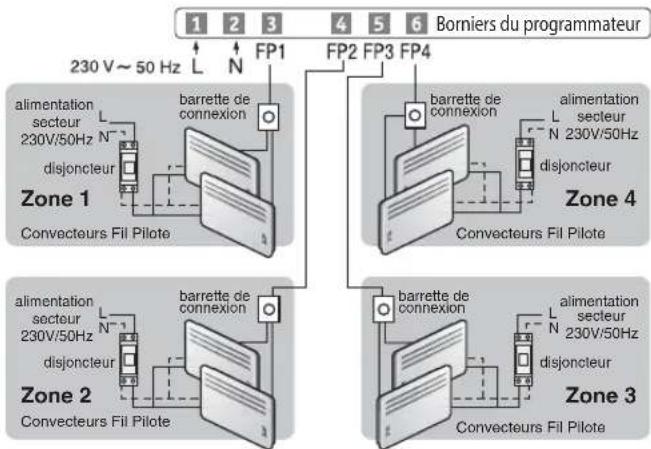

Raccordement

Pour raccorder le programmateur, vous devez prévoir :
- une alimentation secteur 230 V (phase et neutre),
- l'arrivée, derrière le boîtier, du ou des fils pilotes pour la commande du ou des convecteurs,
- si vous avez plusieurs fils pilotes à raccorder au programmeur, vous doivent une barrette de connexion (domino) pour éviter de connecter tous les fils pilotes directement sur la borne,
- les disjoncteurs (non fournis) sont installés dans le tableau électrique.

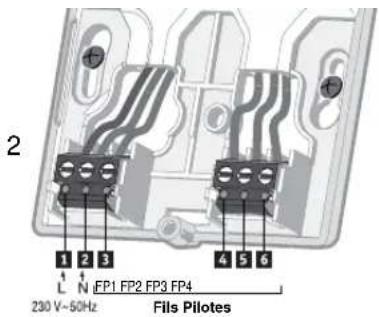

Raccordez les 2 fils d'alimentation sur le bornier aux bornes 1 et 2
Raccordez les fils de commande :

Si nécessaire, des cloisons défonçables (2) avec une pince sont prévues pour laisser passer les cables de raccordement si nécessaire.

Accrochez leprogrammateur sur la patte du socle et immobilisez-le avec la vis de verrouillage 0.
- Replacez le capot sur le programmateur
- Voitre programmeur est prét pour la mise en service.

Mise en service

Tournez la molette sur et appuyez 5 secondes sur la touche de droite jusqu'à afficher P540 (menu de maintenance réservé à l'installateur).

Appuyez sur OK.

L'écran affiche CF01.

CF01 - Choix du fonctionnement en mode AUTO

Choix parmi 3 modes.

Appuyez sur + pour effectuer votrechoix, sur OK pour valider etquittez le menu de maintenance.

CFO1 Choix du mode de fonctionnement	Fonctionnement Confort / Economie (par défaut)
	Fonctionnement Confort / hors Gel
	Fonctionnement Confort / Arrêt

Vérification des raccordements fil pilote

A la première mise sous tension, mettez tous les convecteurs de l'installation sur Confort (leur réglage de consigne au maximum).

Si l'affichage reste "normal", c'est qu'il n'y a pas de problème détecté.

Si le programmateur détecte un problème, il affiche :

Vérifiez le raccordement des fils pilotes aux émetteurs de chaleur et remédiez aux évientuels problèmes.

Une fois cette vérification effectuee, relancez un test des fils pilotes en appuyant 5 secondes sur la touche OK (durée du test : 1 minute 30 environ).

Mise à l'heure

Tournez la molette sur

Les jours clignotent.

Appuyez sur + ou - pour effectuer votre choix, sur OK pour valider et passer au réglage suivant.

Recommencez les opérations pour régler les heures et les minutes.

Tournez la molette pour sortir du mode de réglage.

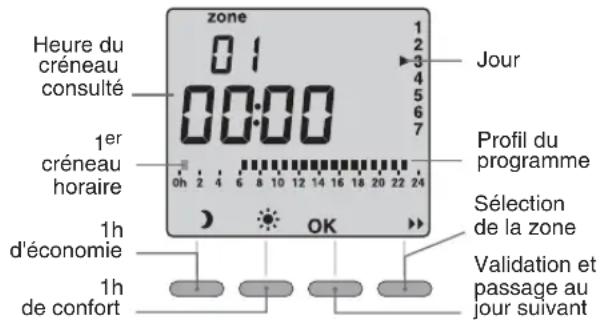

Programmation

A la mise en service, le programme "Confort de 6h à 23h" est appliqué à tous les jours de la semaine et à toutes les zones.

Pour modifier la programmation, tournez le bouton sur PROG. Le 1^er créneau horaire de la zone 1 clignote.

1. Sélectionner la zone à programmer

Appuyez sur la touche

2. Créer votre programme

La programmation commence au jour 1 et à 0h00. Appuyez sur les touches ou pour creer vos différentes périodes de Confort ou d'Economie (selon le réglage effectué au menu CF01).

3. Validator le programme

Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant. Tournez le bouton pour sortir du mode de programmation.

ou

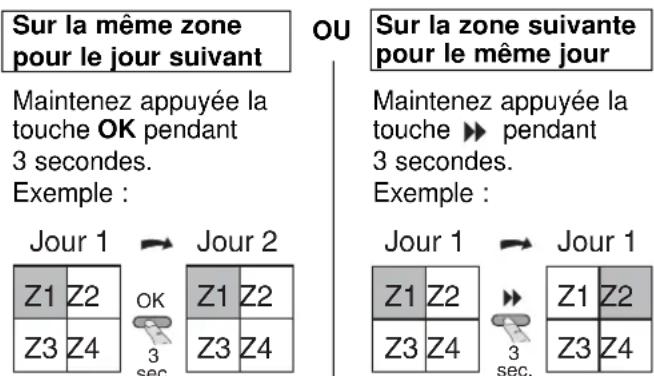

4. Validator et copier le programme

Appuyez sur la touche OK pour valider

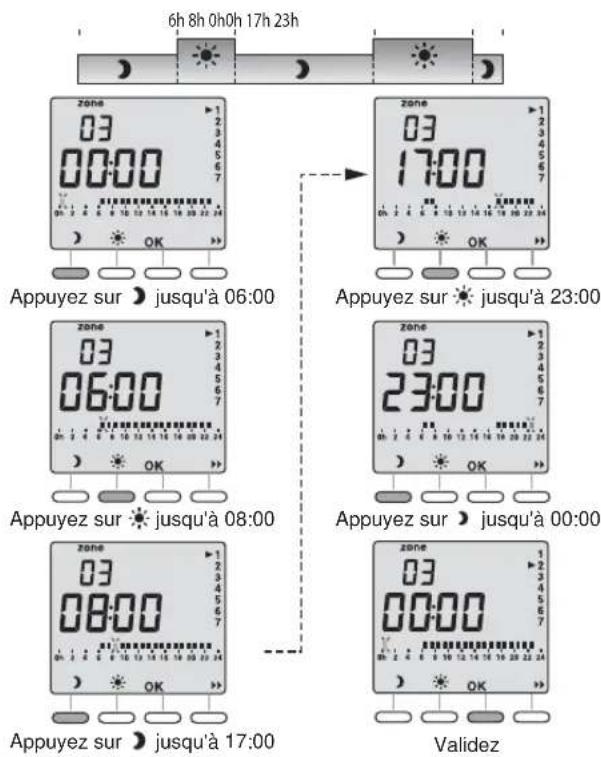

Exemple: Confort de 6h à 8h et de 17h à 23h sur la zone 3
Appuyez sur la touche pour changer de zon

-16-

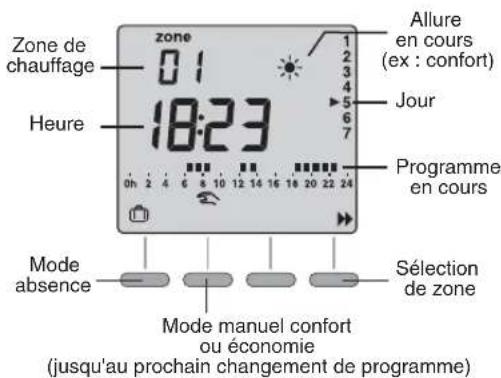

Mode automatique

Tournez le bouton sur AUTO.

L'appareil suit la programmation.

Appuyez sur la touche pour selectionner la zone à consulter.

-17-

Mode absence

Ce mode permet demettre toutes les zones de chauffage en Hors-Gel pour une durée régiable de 1 à 365 jours.

A partir du mode automatique (AUTO), appuyez sur la touche Le nombre de jours clignote.

Appuyez sur + ou - pour régler le nombre de jours.

Exemple:
départ le 10 Janvier,retour le 19
Janvier,indiquez 9 jours.
Le fonctionnement automatique
repreneira le 19 Janvier a 00h00.

Validez par OK.

Pour annuler le mode absence (exemple :回头 anticipate), appuyez sur la touche C ou tournez le bouton.

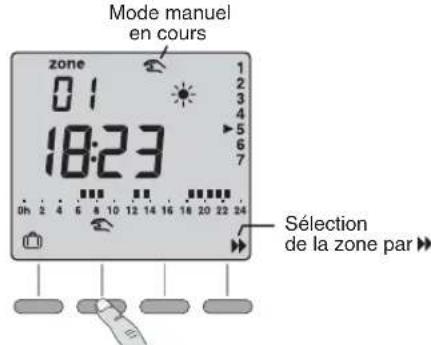

Mode manuel

Ce mode permet de passer de Confort à Economie (selon le réglage du menu CF01) ou inversement, jusqu'au prochain changement du programme de la zone. Mode manuel

Appuyez sur la touche pour selectionner la zone et appuyez sur la touche

Exemple :

you estes en economie (selon reglage du menu CF01), un appui sur la touche permet de passer en comfort. Pour annuler ce mode manuel, appuyez a nouveau sur la touche ou tournez le bouton.

Mode permanent

Pourmettrelechauffage en Hors-Gel pour une durée indéterminée.

Tournez le bouton sur

Pourmettrelechauffageen Economie pour une durée indéterminée.

Tournez le bouton sur

Pourmettrelechauffage enComfortpour une durée indéterminée.

Tournez le bouton sur

Mode arrêt

Pourmettre enarrêtlechauffage (enété,parexample).

Tournez la molette sur

-20-

Retour aux réglages initiaux

Vous pouvez effectuer une initiaisation générale pour revenir aux paramètres régés en usine :

• Retour à la programmation par défaut.

Tournez la molette sur et appuyez 5 secondes sur la touche de gauche jusqu'à afficher init.

Pour annuler l'initialisation, appuyez sur la touche C

Appuyez sur OK pour valider, un sablier s'affiche le temps de l'initialisation (environ 15 secondes).

Retour à l'affichage du mode arrêt.

-21-

En cas de coupure secteur

Après une coupure secteur prolongée, vous devez régler l'heure.

Dés le retour de l'alimentation.
I'heure et les jours clignotent.

Effectuez la mise à l'heure

Tournez la molette sur 念 Les jours clignotent.

Appuyez sur + ou - pour effectuer votrechoix, sur OK pour valider et passer au réglage suivant.

Recommencé les opérations pour régler les heures et les minutes.

Tournez la molette pour sortir du mode de réglage.

Remarque : Tous les autres réglages sont conservés.

\section*{Caracteristiques}

• Alimentation 230V, +/- 10%, 50 Hz
• Sauvegarde de l'horloge en cas de coupure secteur : 4h (par condensateur) Sauvegarde permanente de la programmation
• Consommation : 2 VA
• Isolement classe II
  Dimensions Sans socle: 134 × 80 × 25 ~mm
• Indice de protection : IP 30
  Fixation murale ou sur socle
• Installation en milieuu normalement pollué
• Température de stockage: - 10°C à +70°C
• Température de fonctionnement: 0^ à +40^
• 4 sorties fil pilote 40mA max., 230 V (standard GIFAM)
  Cable longueur max. 50m
