Type de produit	Point d'accès Wi-Fi double bande
Marque	Edimax
Modèle	CAP1200
Dimensions (estimées)	150 x 150 x 30 mm
Poids (estimé)	300 g
Alimentation	12 V CC via adaptateur secteur inclus ou PoE (Power over Ethernet)
Bandes de fréquence	2,4 GHz (802.11b/g/n) et 5 GHz (802.11a/n/ac)
Débit maximal	Jusqu'à 1200 Mbps (300 Mbps 2,4 GHz + 867 Mbps 5 GHz)
Nombre de SSID max	32 (16 par bande)
Ports	1 port Ethernet 10/100/1000 Mbps (LAN)
Bouton de réinitialisation	Oui, enfoncé pendant 10 secondes
Voyants LED	Bleu (marche, mise à jour, réinitialisation), Orange (démarrage, erreur), Éteint (hors tension)
Fonctions avancées	Filtrage MAC, authentification MAC RADIUS, VLAN, jusqu'à 32 SSID
Sécurité sans fil	WPA/WPA2-PSK, WEP, 802.1X (RADIUS)
Installation	Montage mural ou au plafond (kit de fixation inclus)
Configuration	Interface Web (HTTP), IP par défaut 192.168.2.2, identifiant admin / mot de passe 1234
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Contenu de l'emballage	Point d'accès, adaptateur secteur, câble Ethernet, CD, guide d'installation rapide, kit de fixation (crochet, rail en T, vis, gabarit)

FOIRE AUX QUESTIONS - CAP1200 Edimax

Comment réinitialiser le point d'accès Edimax CAP1200 ?

Maintenez enfoncé le bouton de réinitialisation à l'aide d'un objet pointu (trombone) pendant au moins 10 secondes. Relâchez et attendez que le voyant devienne bleu. Tous les paramètres reviennent aux valeurs d'usine.

Quelle est l'adresse IP par défaut du CAP1200 ?

L'adresse IP par défaut est 192.168.2.2. Assurez-vous que votre ordinateur est sur le même sous-réseau (par exemple 192.168.2.x) pour y accéder.

Quel est le nom d'utilisateur et mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe est 1234. Il est recommandé de les modifier lors de la première configuration.

Comment configurer le point d'accès pour la première fois ?

Connectez le CAP1200 à votre ordinateur via un câble Ethernet, branchez l'alimentation, configurez l'IP de l'ordinateur en 192.168.2.x, puis ouvrez un navigateur et saisissez 192.168.2.2. Connectez-vous avec admin/1234 et suivez l'assistant.

Puis-je utiliser le PoE (Power over Ethernet) avec le CAP1200 ?

Oui, le CAP1200 supporte l'alimentation via PoE (Power over Ethernet). Si vous utilisez un switch PoE, l'adaptateur secteur n'est pas nécessaire. Attention à ne pas utiliser les deux simultanément.

Comment changer le SSID (nom du réseau Wi-Fi) ?

Allez dans l'interface Web : Paramètres sans fil > 2,4 GHz ou 5 GHz > Général. Modifiez le champ SSID1 et cliquez sur Appliquer. Vous pouvez activer jusqu'à 16 SSID par bande.

Comment sécuriser mon réseau Wi-Fi ?

Dans l'interface Web, allez dans Paramètres sans fil > [bande] > Sécurité. Choisissez une méthode d'authentification (recommandé WPA2-PSK) et définissez une clé pré-partagée (mot de passe). Cliquez sur Appliquer.

Que faire si j'ai oublié le mot de passe administrateur ?

Vous devez réinitialiser le point d'accès aux paramètres d'usine (voir question sur la réinitialisation). Cela efface tous les réglages, y compris le mot de passe.

Comment installer le point d'accès au plafond ?

Utilisez le kit de fixation fourni : fixez le support au plafond (crochet ou rail en T), puis encliquetez le point d'accès. Utilisez le gabarit de perçage pour les vis si nécessaire.

Le voyant est orange clignotant, que faire ?

Un voyant orange clignotant indique une erreur (par exemple, échec de démarrage). Essayez de redémarrer l'appareil en débranchant puis rebranchant l'alimentation. Si le problème persiste, réinitialisez-le.

MODE D'EMPLOI CAP1200 Edimax

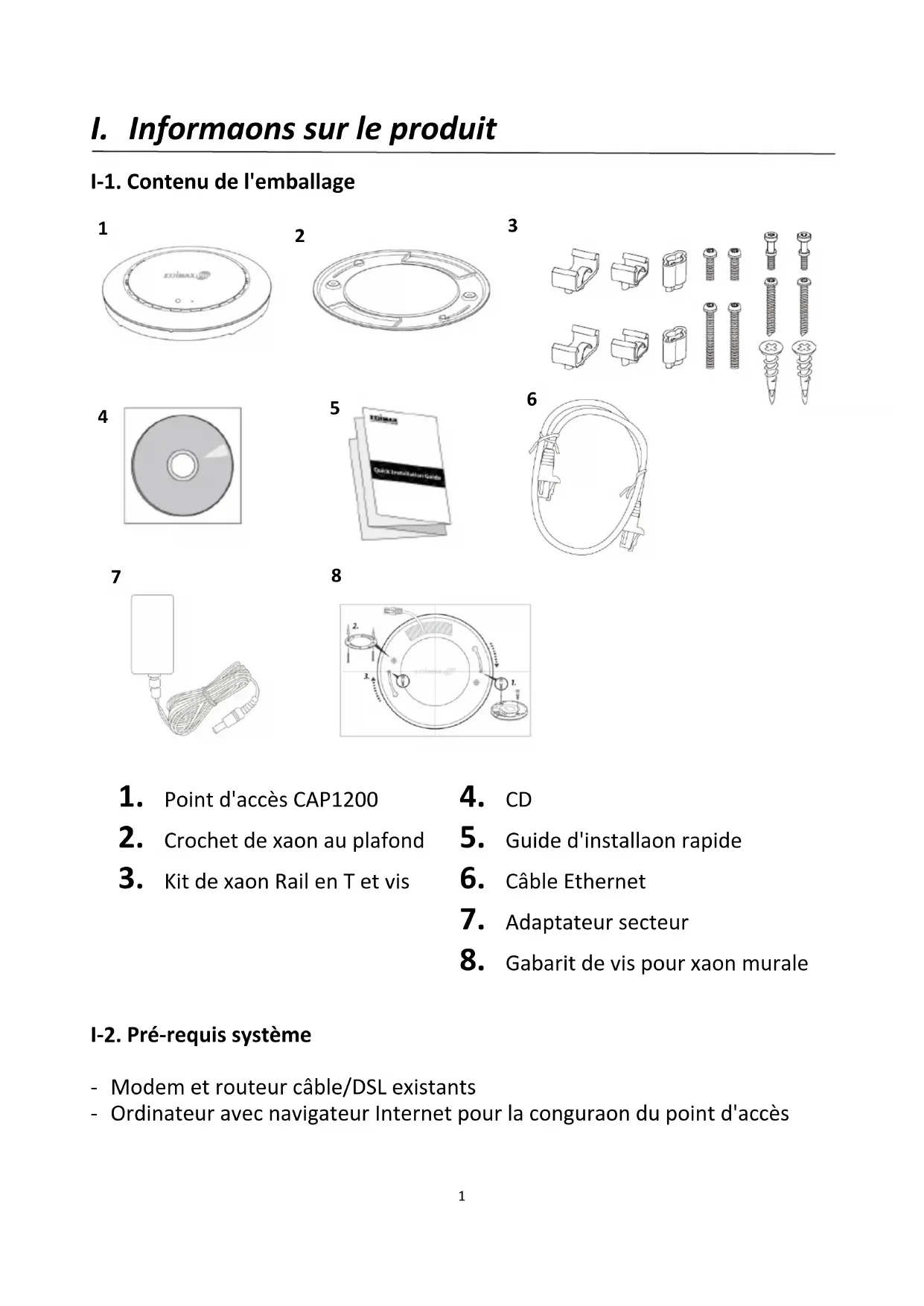

I-1. Contenu de l'emballage

1

2
3

4

5

6

7

8

1. Point d'accès CAP1200

2. CD

3. Crochet de xaon au plafond

4. Guide d'installaon rapide

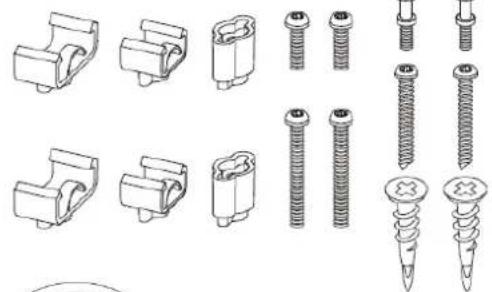

5. Kit de xaon Rail en T et vis

6. Cable Ethernet

7. Adaptateur secteur

8. Gabarit de vis pour xaon murale

I-2. Pré-requis système

• Modem et routeur cable/DSL existants
• Ordinateur avec navigateur Internet pour la conguration du point d'accès

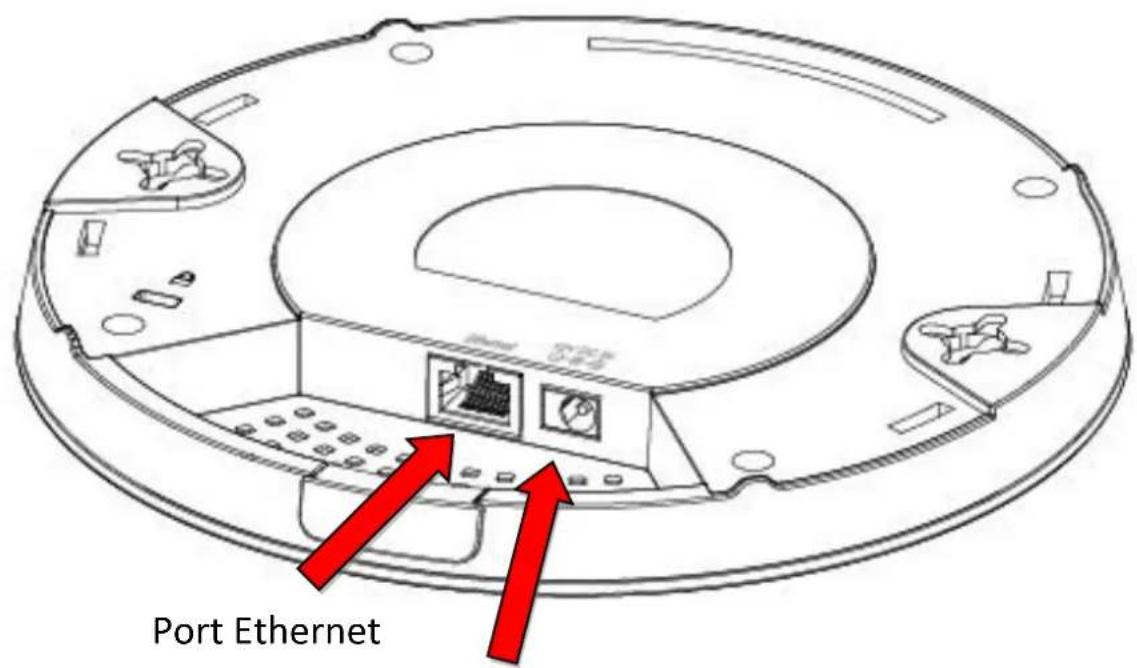

I-3. Aperçu du matériel

Port

I-4. État duvoyant

Couleur duvoyant	État duvoyant	Descripf
Bleu	Allumé	Le point d'accès est allumé.
	Clignotement long	Mise à niveau du microprogramme.
	Clignotement court	Restauraon des paramètres d'usine par défaut
Orange	Allumé	Démarriage.
	Clignotant	Erreur :
Éteint	Éteint	Le point d'accès est éteint.

I-5. Réinitialiser

Si vous rencontres des problèmes avec votre point d'accès, vous pouze réinitialiser les paramètres d'usine de l'appareil. Cee opéraon réinitialise tous les paramètres aux valeurs par défaut.

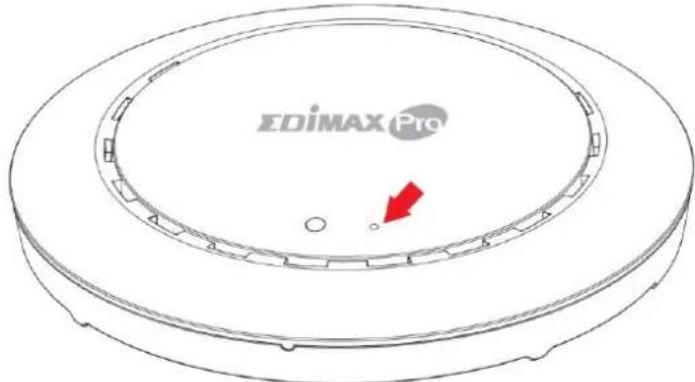

1. Maintenez enforcée la touche de réinitialisaon sur le point d'accès pendant au moins 10 secondes puis relâchéz.

Vous pourriez avoir besoin d'une épingle ou d'un objet pointu similaire pour appuyer sur le bouton de réinitialisaon.

1. Aendez que le point d'accès redémarre. Le point d'accès est prét pour la connuazon lorsque levoyant est bleu.

II. Installaon rapide

Votre poitn d'accès peut être prét à fonconner en quelques minutes seulement. Ce guide d'installaon rapide vous aidera à conguerer votre point d'accès et ses paramètres de base. Veuillez suivre les instrucons des chapîtres ci-dessous :

II-1. Conguraon iniale

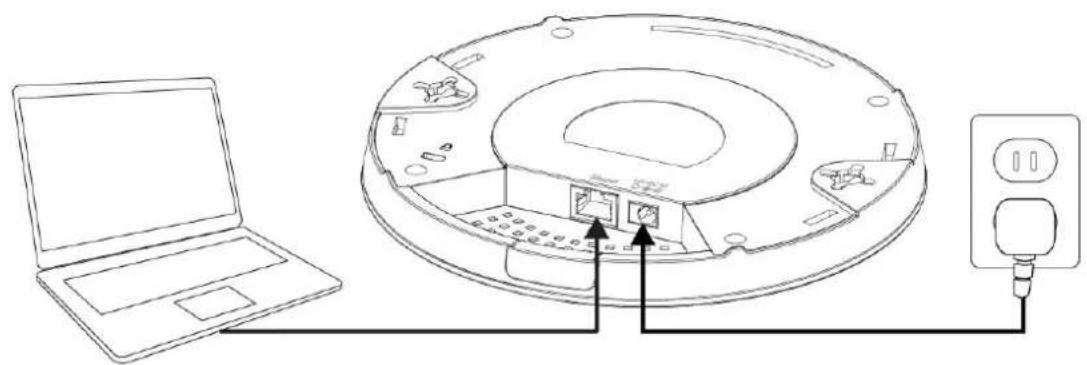

1. Connectez le point d'accès à un ordinateur à l'aide d'un cable Ethernet.
2. Branchez l'adaptateur secteur au port 12 V CC du point d'accès et branchez l'adaptateur électrique dans une prise de courant à l'aide du cable inclus.

1. Veuillez paenter un instant pour que le point d'accès démarre. Le point d'accès est prét lorsque levoyant est bleu.
2. Configurez l'adresse IP de votre ordinateur sur 192.168.2.x où x est un numéro compris entre 3 et 100. Si vous ne savez pas comment faire, veuillez consulter le manuel de l'ulisateur pour plus d'informaons.

Assurez-vous que votre ordinateur ne dispose d'aucune autre connexion réseau acve (déconnectez les connexions Wi-Fi et les cables Ethernet).

1. Saisissez l'adresse IP par défaut du point d'accès 192.168.2.2 dans la barre d'adresses d'un navigateur Internet.

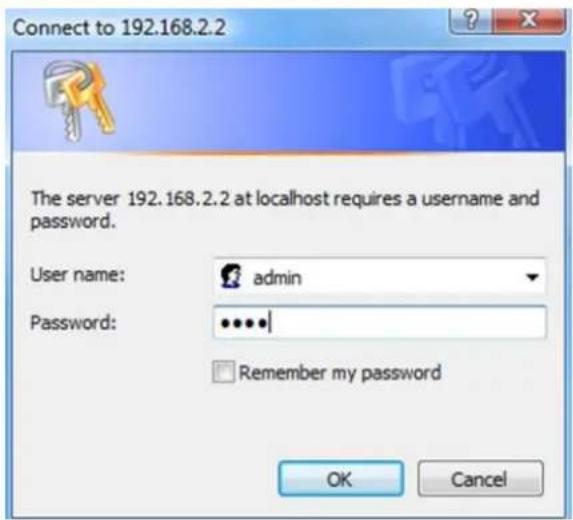

1. Il vous est demandé de saisir un nom d'ulisateur et un mot de passer. Saisissez le nom d'ulisateur par défaut "admin" et le mot de passer par défaut "1234".

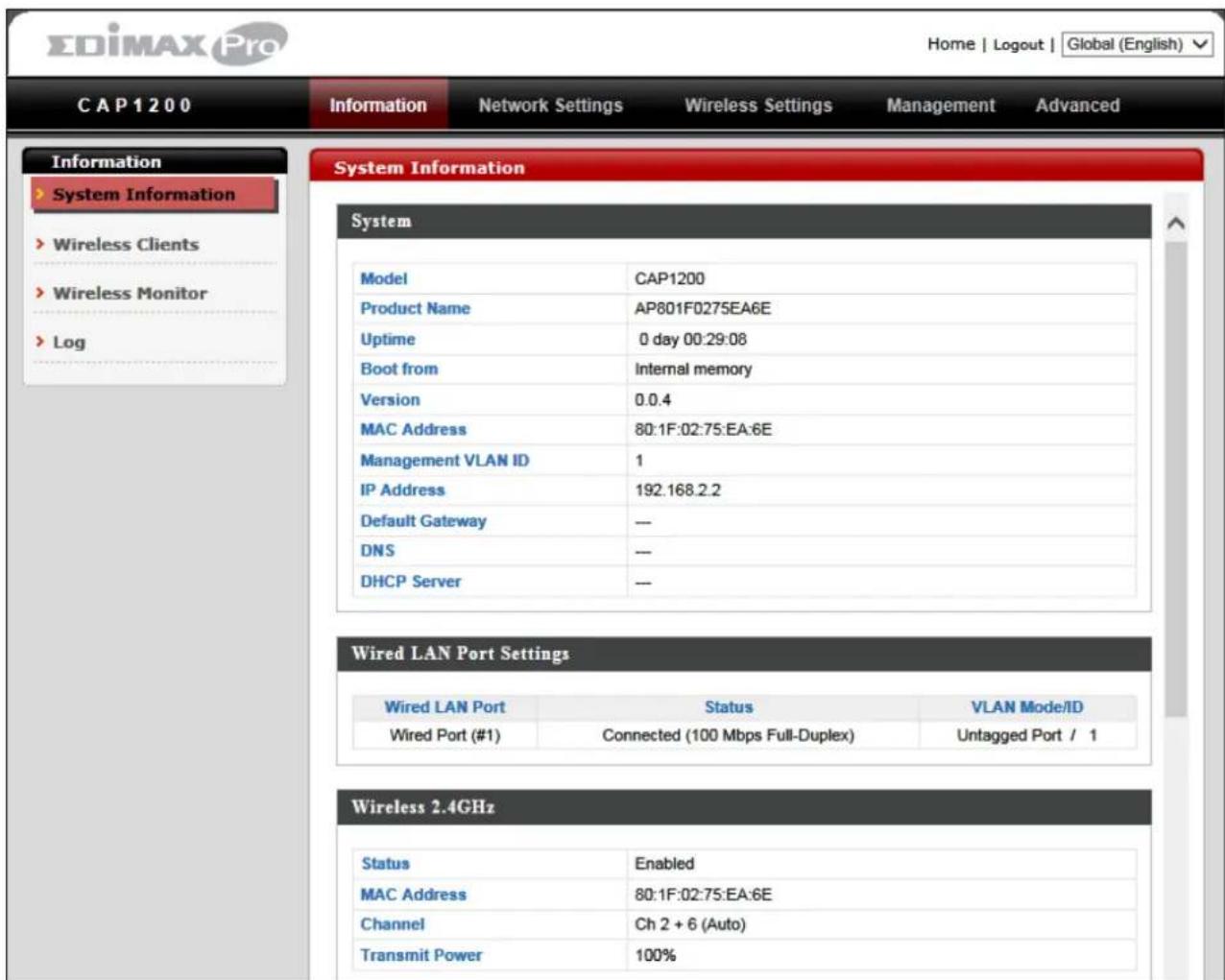

1. Vous accédez à l'écran « Informaons Système » montré ci-dessous.

1. Ensuite, veuillez suivre les instrucons ci-dessous à la secon II-2. Paramètres de base pour conguer les paramètres de base du point d'accès.

II-2. Paramètres de base

Les instrucons ci-dessous vous aideront à conguer les paramètres de base suivants du point d'accès :

• Adresse IP du réseau local
• SSDI et sécurité 2,4 GHz et 5 GHz
• Nom et mot de passer administrateur
  Heure et date

Il est recommandé de conguer ces paramètres avant d'uliser le point d'accès.

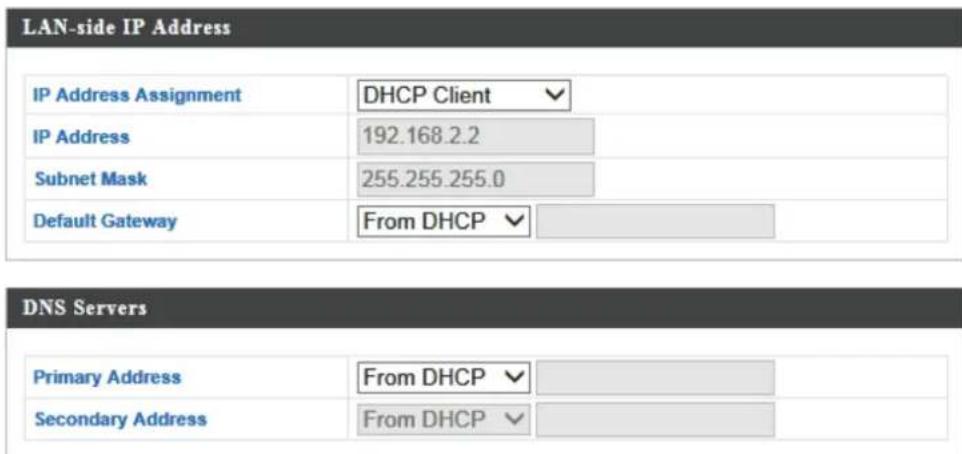

1. Pour modifier l'adresse IP du réseau local du point d'accès, allez dans « Paramétres réseau » > « Adresse IP côte réseau local » pour acher l'écran ci-dessous.

1. Saisissez les paramètres de l'adresse IP que vous pouze uliser pour votre point d'accès. Vous pouvez uliser une adresse IP dynamique (DHCP) ou xe, selon votre environnement réseau. Cliquez sur « Appliquer » pour enregistrrer les modicaons et paentez quelques instantes pour le point d'accès se recharge.

Lorsque vous modiez l'adresse IP de votre point d'accès, vous doivent ulisser la nouvelle adresse IP pour acceder à l'interface de

conguraon basée sur navigateur au lieu de l'adresse IP par défaut 192.168.2.2.

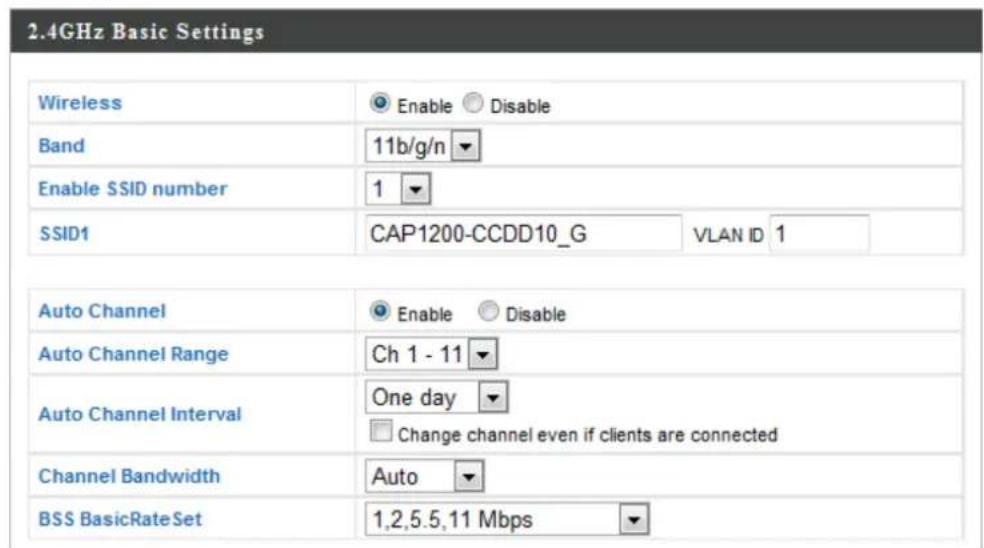

1. Pour modier le SSID des réseaux sans 12,4 GHz de votre point d'accès, allez dans « Paramètres sans I » > « 2,4GHz 11bgn » > « Général ». Saisissez le nouvel SSID pour votre réseau sans 12,4 GHz dans le champ « SSID1 » et cliquez sur « Appliquer »

Pour uliser plusieurs SSD 2,4 GHz, ouvre le menu déroulant intulé « Acver nombre SSD » et seleconner le nombre de SSD dont vous avez besoin. Saisissez ensuite un nouvel SSD dans les champs numérotés correspondants avant de cliquer sur « Appliquer »

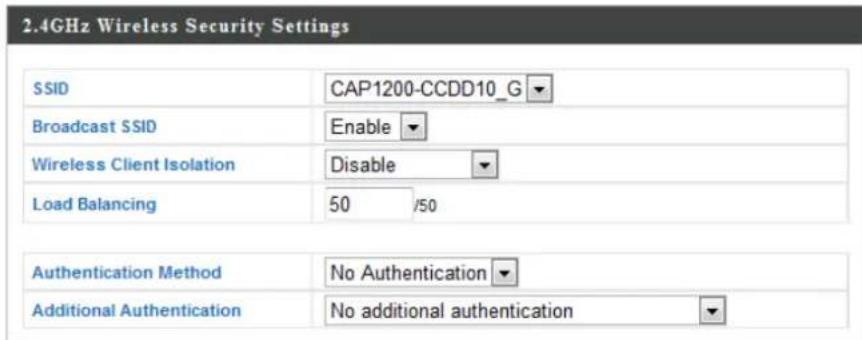

1. Pour congurer la sécurité des reseaux sans 12,4 GHz de votre point d'accès, allez dans « Paramètres sans l » > « 2,4GHz 11bgn » > « Sécurité ». Séleconnez une « Méthode d'authencaon » et saisissez une « Clé pré-partagée » ou une « Clé de cryptage » selon votre choix, puis cliquez sur « Appliquer »

En cas d'ulisaon de plusieurs SSID, spéciez le SSID à converer en ulisant le menu déroulant « SSID »

1. Allez dans « Paramètres réseau » > « 5GHz 11ac 11an » et repétez les étapes 3 et 4 pour le réseau sans 15 GHz du point d'accès.

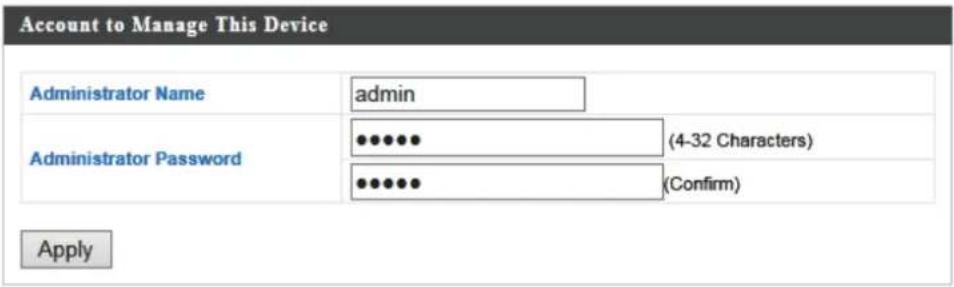

2. Pour modifier le nom et le mot de passer de l'administrateur pour l'interface de connuazon basée sur navigateur, allez dans « Geson » > « Admin »

1. Renseignez les champ « Nom de l'administrateur » et « Mot de passage de l'administrateur » et cliquez sur « Appliquer »
2. Pour régler l'heure correcte pour votre point d'accès, allez dans « Geson » > « Date et heures »

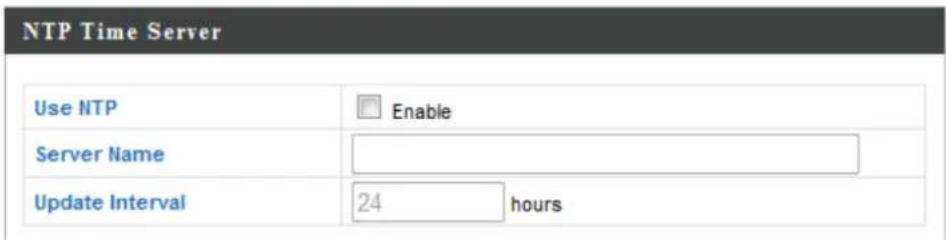

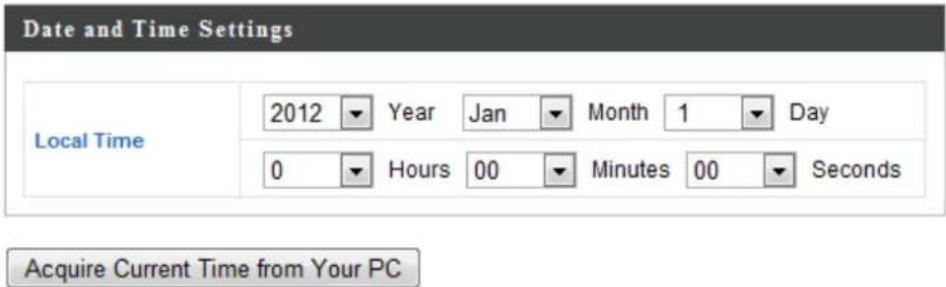

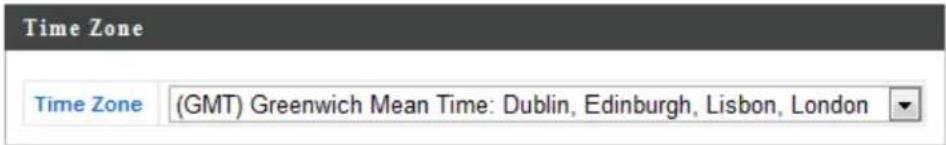

1. Réglez l'heure correcte et le fuseau hora pour votre point d'accès à l'aide des menus déroulants. Le point d'accès prend également en charge la foncon NTP (Network Time Protocol) et vous pouvez en alternave saisir le om d'hôte ou l'adresse IP d'un serveur de temps. Cliquez sur « Appliquer » lorsque vous avez terminé.

Vous pouvez uliser le bouton « Obtenir l'heure à parr de votre PC » si vous souhaitez régler le point d'accès à la même heures que celle de votre PC.

1. Les paramètres de base de votre point d'accès sont maintainant congrués. Merci de vous référer au point III. Installaon du matériel pour obtenir des conseils sur la connexion de votre point d'accès à un routeur ou un switch PoE.

III. Installaon matérielle

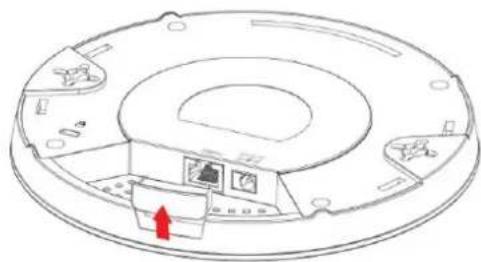

1. Si nécessaire, rerez le cache sous le point d'accès. Ceci vous donne un espace supplémentaire pour faire passer les cables.

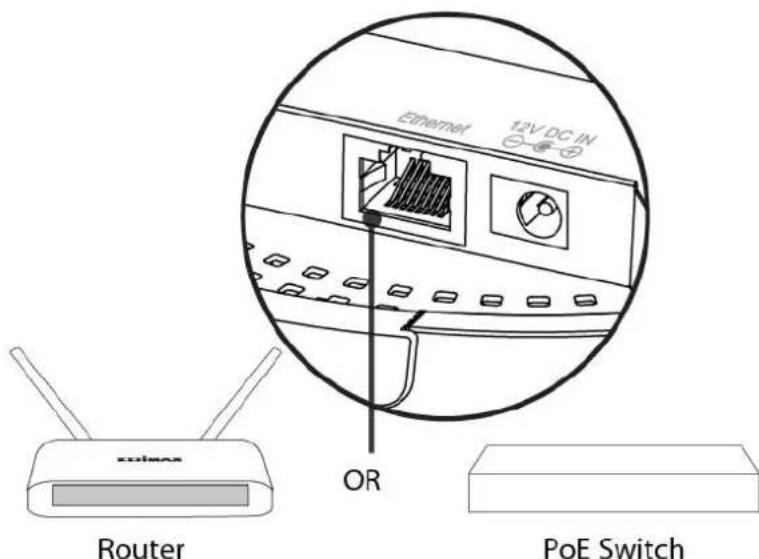

1. Raccordez un routeur ou un switch PoE au port LAN du point d'accès à l'aide d'un cable Ethernet.

1. Si vous ulisez un routeur, branchez l'adaptateur secteur au port 12 Vcc du point d'accès et branchez

I'adaptateur secteur dans une prise de courant.

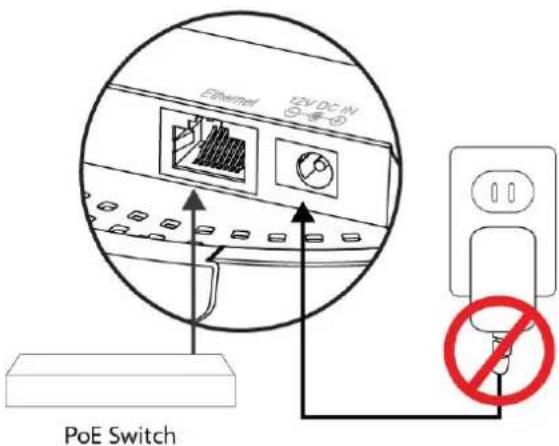

1. Si vous ulisez un switch PoE (Power over Ethernet), il n'est pas nécessaire d'uliser l'adaptateur secteur fourni, car le point d'accès sera alimenté par le switch PoE.

N'ulisez pas l'adaptateur secteur si vous ulisez un switch PoE.

IV. Interface de conguraon par navigateur

L'interface de connuon basée sur navigateur vous permet de conguer les fonconnalités avancées du point d'accès. Le CAP1200 inclut plusieurs foncons avancées comme le ltrage MAC, l'authencaon MAC RADIUS, les connuons VLAN, jusqu'à 32 SSID et bien plus encore. Pour acceder à l'interface de connuon basée sur navigateur :

1. Raccordez un ordinateur à votre point d'accès réseau en utilisant un cable Ethernet,
2. Saisissez l'adresse IP de votre point d'accès dans la barre d'adresses d'un navigateur Internet. L'adresse IP par défaut du point d'accès est 192.168.2.2.
3. Il vous est demandé de saisir un nom d'ulisateur et un mot de passer. Le nom d'ulisateur par défaut est "admin" et le mot de passer par défaut est "1234", mais il est recommandé de modifier le mot de passer lors de la connueraon (voir II-2. Paramètres de base).

Si vous avez oublé votre mot de passer, réinitialisez les paramètres d'usine par défaut du point d'accès. Reportez-vous à la secon 1-5. Réinitialiser

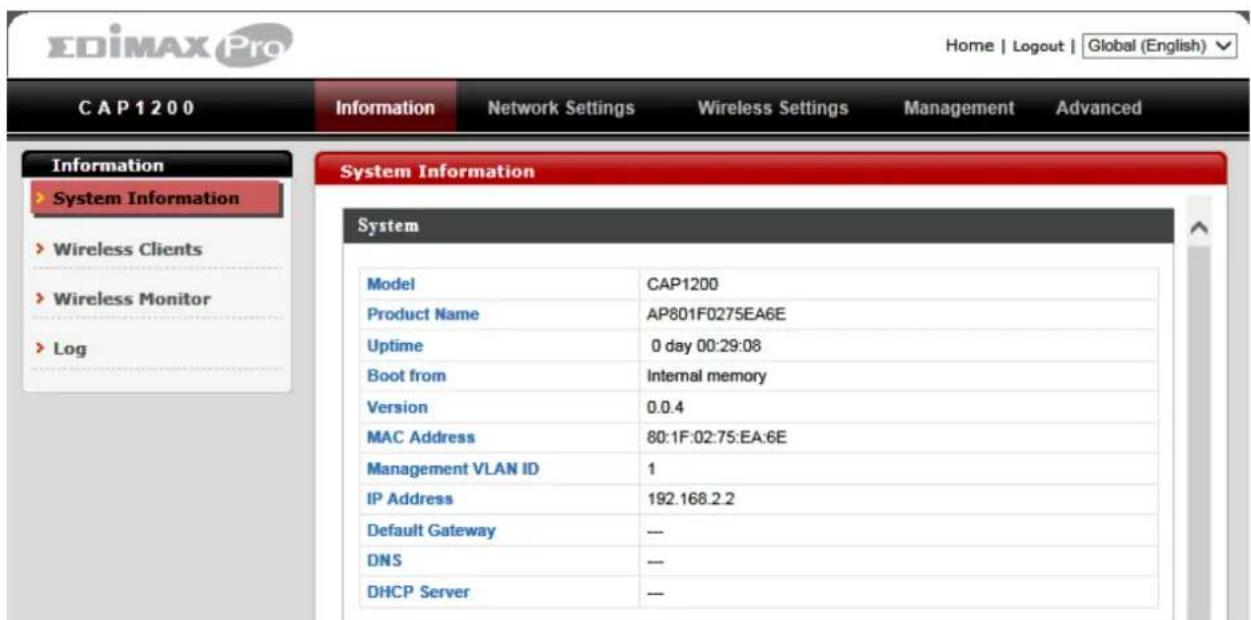

1. Vous accèderez à l'écran « Informaons du système » indiqué ci-dessous.

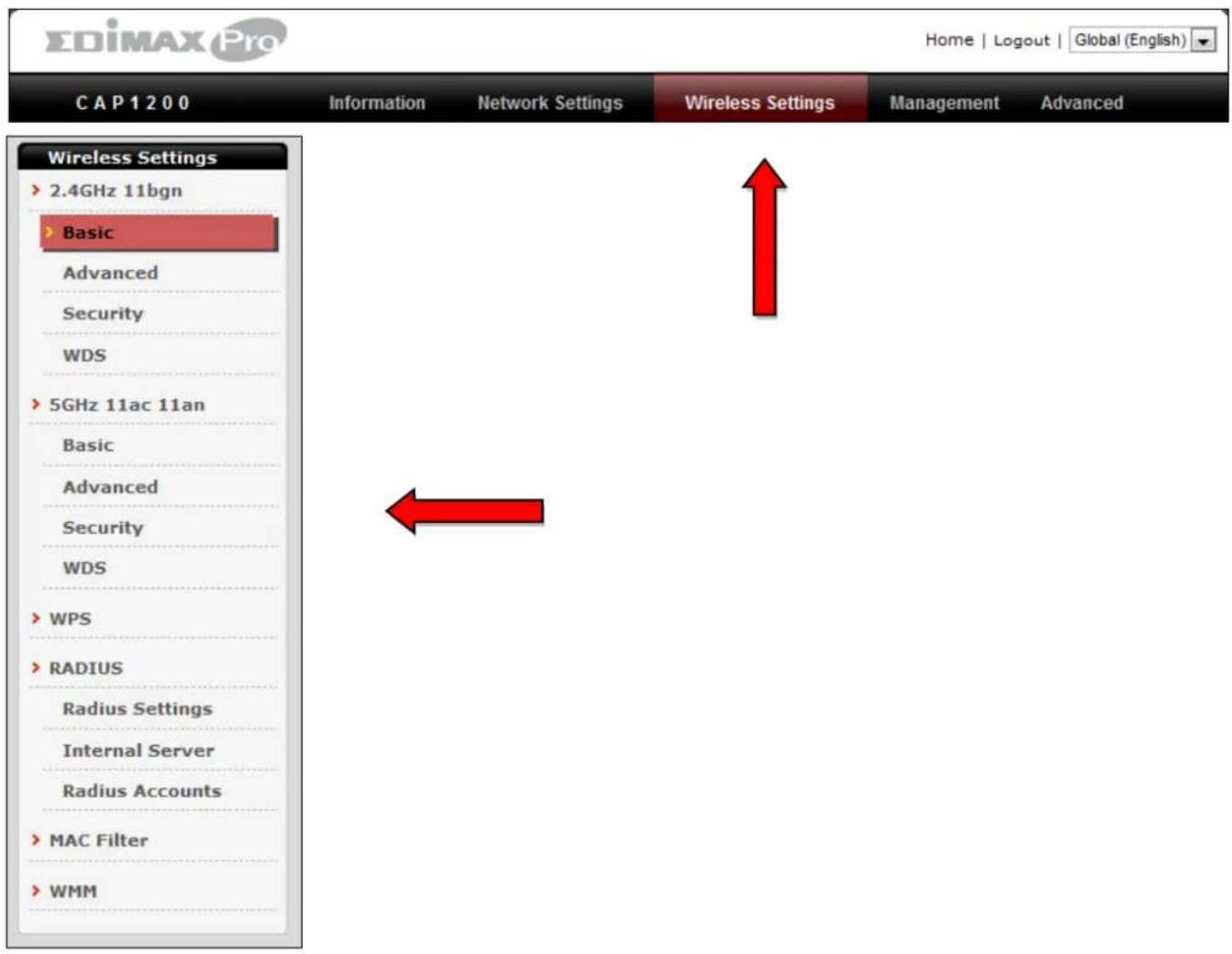

5. Ulisez le menu en haut et a gauche pour la navigaon.

1. Cliquez sur « Appliquer » pour enregistrer les modifications et recharger le point d'accès ou sur « Annuler » pour annuler les modicaons.

Veuillez paenter quelques secondes que le point d'accès se recharge après l'application des modicaons, comme indiqué ci-dessous.

1. Veuillez consultier le manuel de l'ulisateur pour une descripon complète des foncons de l'interface de conguraon basée sur navigateur.
