Type de produit	Table de mixage
Marque	Auna
Modèle	Blackbird
Nombre de canaux	6 (CH1/CH2, CH3/CH4, CH5/CH6)
Entrées micro	2 (MIC/LINE avec alimentation fantôme 48 V)
Entrées ligne	6 (stéréo)
Entrée instrument	1 (INST/HI-Z pour guitare)
Sorties master	Asymétriques (gauche/droite)
Sorties balance	Symétriques (gauche/droite)
Sortie casque	1 (jack, impédance 32 Ω)
Égaliseur	2 bandes (HIGH, LOW) par canal
Effets DSP	16 effets intégrés
Connectivité	USB, Bluetooth
Réponse en fréquence	20 Hz - 20 kHz ± 2 dB
Distorsion harmonique	< 0,1 %
Rapport signal/bruit	> 80 dB
Alimentation	110-240 V AC, 50/60 Hz
Conformité	CE, RoHS, RED
Recyclage	Ne pas jeter avec les ordures ménagères
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - Blackbird Auna

Comment connecter un microphone à condensateur ?

Branchez le micro sur l'entrée MIC/LINE (repère 5). Activez l'alimentation fantôme FANTÔME (repère 6) en appuyant sur l'interrupteur pour envoyer 48 V au micro. Réglez le GAIN (repère 11) selon le niveau souhaité.

Comment utiliser les effets DSP ?

Appuyez sur l'interrupteur FX du canal souhaité (repères 14, 20, 25) pour ajouter un effet. Tournez le bouton DIGITAL EFFECT (repère 26) pour choisir parmi 16 effets différents.

Comment connecter un appareil Bluetooth ?

Appuyez sur le bouton BT (repère 30) pour activer le Bluetooth. La LED BT (repère 31) clignote. Recherchez 'Auna Blackbird' sur votre smartphone et appairez. Réglez le volume avec le bouton Volume USB/BT (repère 29).

Que signifie l'indicateur CLIP ?

La LED CLIP (repère 17) s'allume lorsque le signal d'entrée est trop fort et risque de saturer. Si elle s'allume, réduisez le GAIN (repère 11) ou le LEVEL du canal concerné pour éviter la distorsion.

Comment régler l'égalisation ?

Utilisez les boutons EQ HIGH (repère 12) pour les aigus et EQ LOW (repère 13) pour les graves sur chaque canal (CH1/CH2). Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer.

Comment utiliser la sortie casque ?

Branchez votre casque (impédance 32 Ω) sur la prise HEADPHONE (repère 36). Appuyez sur Monitor (repère 28) pour écouter le signal souhaité. Réglez le volume avec le bouton LEVEL (repère 34).

Quelle est la différence entre les sorties Master et Balance ?

La sortie MASTER OUTPUT (repère 37) est asymétrique (RCA ou jack), adaptée aux amplificateurs grand public. La sortie BALANCE OUTPUT (repère 38) est symétrique (XLR), offrant une meilleure immunité au bruit pour les câbles longs.

Comment brancher une guitare électrique ?

Branchez la guitare sur l'entrée MIC/LINE/INST (repère 8). Activez l'interrupteur INST/HI-Z (repère 9) pour adapter l'impédance. Si le signal est trop fort, utilisez CH2 PAD (repère 10) pour atténuer de 20 dB.

Comment mettre à jour le firmware ?

Consultez le site web d'Auna pour les mises à jour. Branchez la table au PC via le port USB (repère 3) et suivez les instructions du manuel. Aucune mise à jour automatique n'est disponible via Bluetooth.

Que faire en cas de distorsion du son ?

Vérifiez d'abord que la LED CLIP (repère 17) n'est pas allumée. Si oui, réduisez le GAIN. Assurez-vous que les câbles sont en bon état. Si la distorsion persiste, désactivez les FX et vérifiez le niveau de sortie master (LEVEL repère 35).

MODE D'EMPLOI Blackbird Auna

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour accéder à la dernière version du mode d'emploi et à d'autres informations concernant le produit:

Numéro d'article 10033277
Entrées
Micro de DJ 1.5 mV / 1 kΩ
Line 150 mV / 27 kΩ
Sorties
Master 1 V / 20 kΩ
Général
Plage de fréquences	20 Hz - 20 kHz ± 2 dB
Distorsion < 0.1%
Rapport S/N > 80 db
Résistance du casque 32 Ω

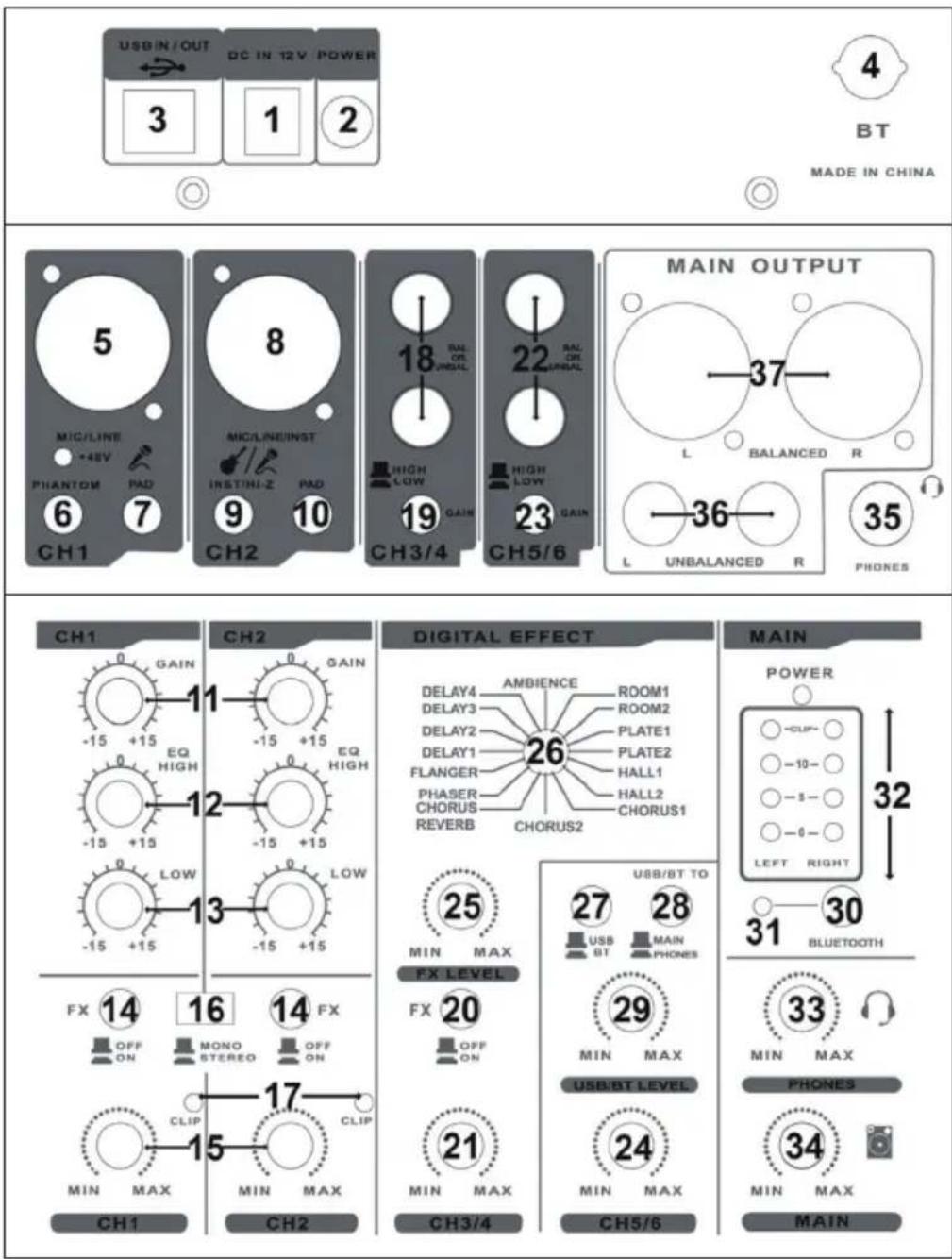

APERÇU DE L'APPAREIL

1 Branchement secteur

Pour brancher la console de mixage à une prise 110-240V.

2 Interrupteur Power

Pour allumer ou éteindre l'appareil.

3 Port USB

Utilisez un câble USB pur connecter le PC avec la console de mixage.

4 Antenne BT

Prise de l'antenne BT.

5 MIC/LINE

Prise de micro. Supporte des micros 48 V.

6 FANTÔME

Envoie une tension continue de 48 V par le câble au microphone. Vous pouvez ainsi utiliser les micros à condensateur par exemple.

7 CH1 PAD

Appuyez sur l'interrupteur pour amortir le signal de 20 dB.

8 MIC/LINE/INST

Prise micro ou instrument (Guitare).

9 INST/HI-Z

Utilisez cet interrupteur lorsque vous avez branché une guitare.

10 CH2 PAD

Appuyez sur l'interrupteur pour amortir le signal de 20 dB.

11 GAIN

Réglage de l'amplification pour les canaux CH1 et CH2.

12 EQ HIGH

Réglage des aigus de l'égaliseur

13 EQ LOW

Réglage des graves de l'égaliseur

14 FX

Appuyez sur l'interrupteur pour ajouter un effet DSP aux canaux CH1/CH2.

15 LEVEL

Réglage du volume pour CH1 et CH2.

16 MONO/STEREO

Appuyez sur le bouton pour régler la sortie sur MONO.

17 CLIP

Indicateur de surcharge du signal CH1/CH2.

18 CH3/CH4 INPUT

Entrée de ligne des canaux CH3 et CH4.

19 CH3/CH4 PAD

Appuyez sur l'interrupteur pour amortir le signal de 20 dB.

20 FX

Appuyez sur l'interrupteur pour ajouter un effet DSP aux canaux CH3/CH4.

21 LEVEL

Réglage du volume pour CH3/CH4.

22 CH5/CH6 INPUT

Entrée de ligne des canaux CH3 et CH4.

23 CH5/CH6 PAD

Appuyez sur l'interrupteur pour amortir le signal de 20 dB.

24 LEVEL

Réglage du volume pour CH5/CH6.

25 FX

Appuyez sur l'interrupteur pour ajouter un effet DSP aux canaux CH5/CH6.

26 DIGITAL EFFECT

Vous disposez de 16 effets DSP au choix.

27 USB/BT

Lecture de musique depuis le PC ou par USB.

28 Monitor

Basculer la lecture sur le casque.

29 Volume USB/BT

Réglage du volume pour l'USB/BT.

30 BT

Appuyez pour allumer le BT.

31 LED BT

S'allument lorsque le BT est activé.

32 DISPLAY

Se compose de 2 lignes, pour les sorties gauche et droite.

33 LEVEL

34 Volume USB/BT

Réglage du volume du casque.

35 LEVEL

Réglez le volume général de sortie.

36 HEADPHONE

Prise casque.

37 MASTER OUTPUT

Sorties gauche et droite (asymétriques).

38 BALANCE OUTPUT

Sorties gauche et droite (symétriques).

Ce produit est conforme aux directives européennes suivantes :

2011/65/UE (RoHS)

2014/53/UE (RED)

La déclaration complète de conformité du fabricant est accessible par le lien suivant :

Le pictogramme ci-contre apposé sur le produit signifie que la directive européenne 2012/19/UE s'applique (poubelle à roues barrée d'une croix). Ces produits ne peuvent être jetés dans les poubelles domestiques courantes. Renseignez-vous concernant les règles appliquées pour la collecte d'appareils électriques et électroniques. Conformez-vous aux réglementations locales et ne jetez pas vos anciens produits avec les ordures ménagères. Le respect des règles de recyclage des vieux produits aide à la protection de l'environnement et de la santé de votre entourage contre les conséquences négatives possibles. Le recyclage des matériaux aide à réduire l'utilisation des matières premières.
