MODE D'EMPLOI RP318BLE1 TCL

Ce guide de service est

format universel pour notre entreprise. Veuillez vous référer à l'opération correspondante pour les configurations physiques spécifiques. Les images ne s ont qu’à titre de référence, les produits peuvent être sujets à modifications sans préavis. Veuillez lire attentivement le mode d’emploi avant le démarrage et le conserver correctement.

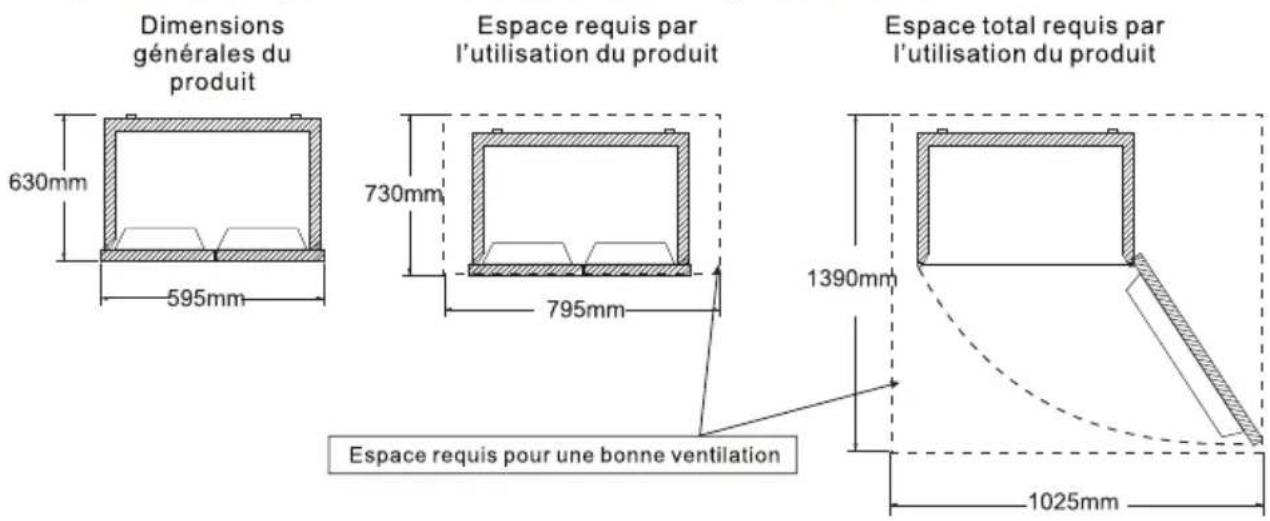

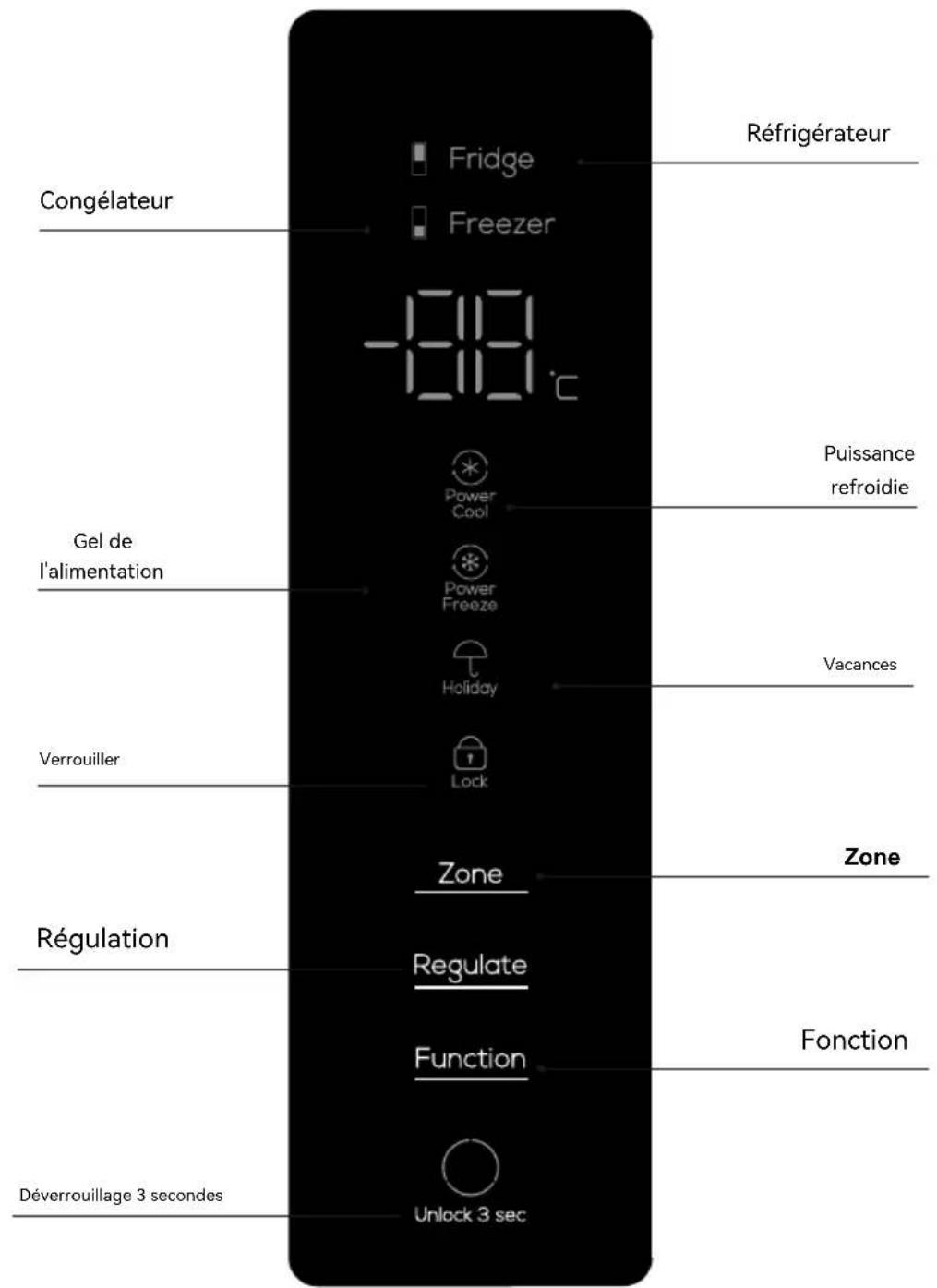

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREILAvertissement: Sous les types de climat SN, N et ST, la plage ambiante d’utilisation de l’appareil est de 10°C~38°C; sous les types de climat SN, N, ST et T, la plage ambiante d’utilisation de l’appareil est de 10°C~43°C. Si l’appareil fonctionne en dehors des plages de température ambiante des types de climat concerné, l’appareil pourrait ne pas maintenir la température intérieure souhaitée.>5cm >5cm >5cmL'illustration ci-dessus représente la ca. e de contrôle informatique du produit Notes de fonctionnement Fonctionnement et schéma du tableau d'achage Réfrigérateur Congélateur Puissance refroidieGel de l'alimentationVacancesVerrouiller Régulation Fonction Déverrouillage 3 secondes ZoneMise sous tension pour la première fois Lorsqu'il est mis sous tension pour la première fois, le réfrigérateur démarre le mode intelligent et fonctionne à 5 °C pour la chambre de réfrigération et à -18 °C pour la chambre de congélation. Fonction de verrouillage des enfants Activer : si aucune touche n'est actionnée sur l'écran d'aĀchage, le cla vier est automatiquement verrouillé au bout de 30 secondes et la fonction de verrouillage des enfants est activée ; Désactivation : lorsque l'écran est verrouillé, appuyez sur la touche « Déverrouillage 3 secondes » et maintenez-la enfoncée pendant 3 secondes pour le déverrouiller, et la fonction de verrouillage des enfants est désactivée. Réglage manuel de la température Si vous n'appuyez pas sur le bouton à l'écran dans les 30 secondes, l'écran s'arrête automatiquement et le clavier est automatiquement bloqué. Lorsque l'écran est éteint, appuyez sur le bouton pour la première fois pour réveiller l'écran ; appuyez et maintenez le bouton « Déverrouillage 3 secondes » pendant 3 secondes pour déverrouiller, puis appuyez à nouveau sur le bouton pour que la fonction du bouton soit eĀective. Réglage de la température de la chambre froide (2°C ~ 8°C) En mode déverrouillé, appuyez plusieurs fois sur la touche « Zone » jusqu'à ce que la zone de température de la chambre froide s'allume, puis appuyez sur la touche « Régulation » pour régler la température de la chambre froide. La température de la chambre froide doit être réglée entre «󶀅02󶀅» - «󶀅03󶀅» - «󶀅04󶀅» - «󶀅05󶀅» - «󶀅06󶀅» - «󶀅07󶀅» - «󶀅08󶀅» - «󶀅02󶀅». Sélectionnez la température appropriée pour arrêter le fonctionnement de la clé, puis déĀnissez la plage de température pour conĀrmation. Réglage de la température de la chambre de congélation (-24°C ~-15°C) Lorsque l'appareil est déverrouillé, appuyez plusieurs fois sur la touche «󶀅Zone󶀅» jusqu'à ce que la zone de température de congélation s'allume, puis appuyez sur la touche «󶀅Régulation󶀅» pour régler la température de la chambre de congélation. La température de la chambre de congélation doit être réglée entre «󶀅-24󶀅» - «󶀅-23󶀅» - «󶀅-22󶀅» - «󶀅-21󶀅» - «󶀅-20󶀅» - «󶀅-19󶀅» - «󶀅-18󶀅» - «󶀅-17󶀅» - «󶀅-16󶀅» - «󶀅-15󶀅» - «󶀅-24󶀅». Sélectionnez la température appropriée pour arrêter le fonctionnement de la clé, puis déĀnissez la plage de température pour conĀrmation. Fonction de refroidissement de la puissance Si le réfrigérateur est déverrouillé, vous pouvez appuyer plusieurs fois sur la touche «󶀅Fonction󶀅» jusqu'à ce que l'icône «󶀅Power Cool󶀅» clignote, puis arrêter d'appuyer sur la touche et attendre 3 secondes pour accéder à la fonction de refroidissement de la chambre du réfrigérateur. La même opération permet d'arrêter la fonction de refroidissement de l'alimentation. Une fois la fonction « Power Cool » activée, le réfrigérateur quitte automatiquement la fonction « Power Cool » après l'avoir activée pendant 2 heures. « Power Cool » En mode « Power Cool », la température de réglage de la chambre de réfrigération est aĀchée de 2°C jusqu'à ce que vous quittiez la fonction. Lorsque l'appareil est en mode «󶀅Power Cool󶀅»󶀅, il est possible de quitter automatiquement la fonction de refroidissement en réglant d'autres fonctions. Lorsque l'appareil est en mode «󶀅Power Cool󶀅», la fonction Power Cool est automatiquement désactivée lorsque la poĀe du réfrigérateur est ouveĀe pendant plus de 3 minutes. (En mode «󶀅Power Cool󶀅», lorsque vous réglez d'autres fonctions, vous pouvez quitter automatiquement la fonction Power Cool) Fonction de gel de l'alimentation Dans le cas où le réfrigérateur est déverrouillé, appuyez plusieurs fois sur la touche «󶀅Fonction󶀅» jusqu'à ce que l'icône «󶀅Power Freeze󶀅» clignote, puis arrêtez d'appuyer sur la touche et attendez 3 secondes pour accéder à la fonction de congélation de la chambre de congélation. Vous pouvez quitter la fonction de congélation de l'énergie par la même opération. Une fois la fonction de « Power Freeze », le réfrigérateur quitte automatiquement la fonction de congélation après être resté sous HL-COOL pendant 4 heures. En mode « Power Freeze », la température de réglage de la chambre de congélation est aĀchée p ar -32°C jusqu'à ce que vous quittiez la fonction. En état de « gel de l'alimentation », lorsque vous réglez d'autres fonctions, vous pouvez quitter automatiquement la fonction de gel de l'alimentation. En mode « Power Freeze », la fonction de congélation s'arrête automatiquement lorsque la poĀe de congélation est ouveĀe pendant plus de 3 minutes.

Notes de fonctionnement10 (En état de « gel de l'alimentation », lorsque vous réglez d'autres fonctions, vous pouvez quitter automatiquement la fonction de gel de l'alimentation). Fonction vacances En mode déverrouillé, appuyez sur la touche « Fonction » jusqu'à ce que l'icône « Vacances » clignote, arrêtez l'actionnement de la touche et attendez 3 secondes pour entrer dans la fonction vacances. En mode vacances, la position de la chambre de réfrigération du réfrigérateur indique « OF » et la chambre de réfrigération entre dans l'état fermé. (Dans l'état « Vacances », lorsque d'autres fonctions sont réglées, la fonction vacances peut être automatiquement quittée) Remarque : Avant d'activer la fonction vacances, veuillez soĀir les aliments de la chambre de réfrigération. Mise hors tension de la mémoire Lorsque l'alimentation est coupée, l'état de fonctionnement instantané au moment de la coupure de l'alimentation est verrouillé. Après la mise sous tension, il fonctionnera toujours selon le réglage eĀectué avant la mise hors tension. Alarme de poe Si la poĀe du réfrigérateur ou du congélateur n'est pas bien fermée ou reste ouveĀe pendant plus d'une minute, le signal sonore « Di, Di, Di » retentit. Vous pouvez appuyer sur n'impoĀe quelle touche pour mettre l'alarme en pause, la relancer au bout d'une minute, fermer hermétiquement la poĀe du réfrigérateur ou du congélateur pour arrêter l'alarme. Alee de surchaue de la chambre de congélation À la mise sous tension, lorsque la température de la chambre de congélation est supérieure à -12°C, le boîtier schématique correspondant à la zone de température de la chambre de congélation s'allume, et la zone numérique clignote. Pour aĀcher la tempér ature de la chambre de congélation lors de la mise sous tension, appuyez sur n'impoĀe quelle touche, puis appuyez à nouveau sur la touche ou 10 secondes plus tard, l'aĀchage r eviendra à la normale. Fonction de protection de l'achage Si aucune touche n'est actionnée dans les 30 secondes, le réfrigérateur entre dans la fonction de protection de l'aĀchage et le cla vier est automatiquement verrouillé. Lorsque le mode de protection de l'aĀchage e st activé, appuyez sur n'impoĀe quelle touche pour quitter la fonction de protection de l'aĀchage. Notes de fonctionnementSource lumineuse remplaçable (LED uniquement) par un professionnel 11Avant d'inverser la porte, veuillez préparer les outils suivants: tournevis cruciforme, clé. Remarque: veuillez retirer la fiche principale avant d'inverser la porte. Deux personnes peuvent être nécessaires. Veuillez préparer les éléments suivants à l'avance: Charnière supérieure gauche × 1 Cache de charnière supérieur gauche × 1 Ensemble charnière inférieure gauche × 1 Butée de porte gauche × 2 1.Fermez la porte et retirez les vis du cache de charnière supérieur avec un tournevis cruciforme. Retirez le cache de la charnière, puis démontez la borne de connexion, retirez la charnière supérieure et retirez la porte supérieure. Retirez le cache-vis gauche.

2. etirez les vis de la charnière du milieu avec un tournevis cruciforme, retirez la charnière du

milieu, retirez le couvercle de la vis au niveau du trou de vis gauche et retirez la porte inférieure.

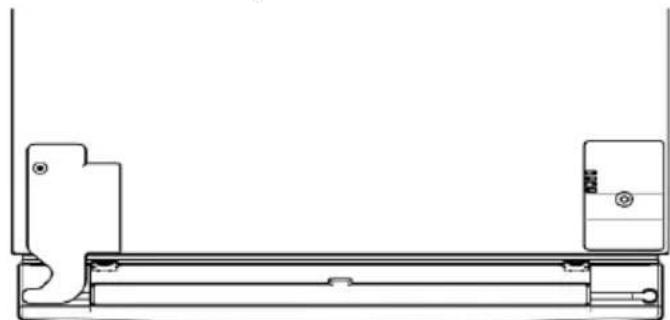

3. oser le réfrigérateur et retirer la charnière inférieure et l'angle de mise à niveau au bas du

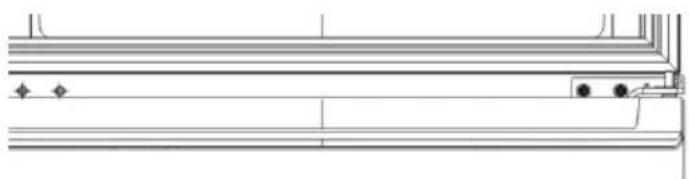

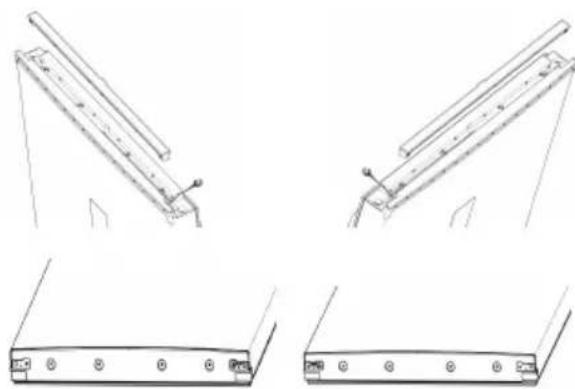

réfrigérateur. 4.Retirez le cache-fils à l'extrémité supérieure de la porte supérieure, changez le faisceau de câbles du côté droit au côté gauche et installez l'arrêt de porte gauche du côté gauche de la porte supérieure et de la porte inférieure. (le remplacement de la porte supérieure et de la butée de porte inférieure est le même que celui de la porte inférieure, et le chiffre inférieur gauche sera changé en image de droite) 125.Installez la charnière inférieure gauche précédemment préparée sur la gauche, installez l'angle de mise à niveau précédemment retiré vers la droite et installez la porte inférieure. 6.Installez la charnière centrale à la position de montage gauche et installez le couvercle de vis précédemment retiré dans le trou de vis droit. 7.Installez la porte supérieure, connectez les bornes, installez la charnière supérieure gauche, le cache de charnière supérieur gauche et le cache-vis retiré précédemment. Porte arrière terminée. (la charnière supérieure et le cache de charnière sont installés à gauche comme indiqué sur la figure, et le cache-vis est à droite) 8.Une fois l'opération terminée, veuillez patienter un moment et branchez l'alimentation.

Consommation d'énergie 32°CConsommation d'énergie 16°C Volume total de stockage Volume du réfrigérateur RP318BLE1 318L 219L 1.1A247kW•h/a
