MODE D'EMPLOI OCEAISHGN1500W OCEANIC

AVANT D’UTILISER L'APPAREIL. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.Page

ATTENTION ! - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-ventes ou des personnes de qualification similaire afin d’éviter un danger. L’appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant. MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil. Ne pas utiliser l’appareil avec un programmateur, une minuterie, un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement, car il y a risque de feu si l’appareil est recouvert ou placé de façon incorrecte. Utiliser uniquement un dispositif de pilotage à distance connecté par le câble pilote. L’appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.

Avertissement: si cet appareil est installé dans

une salle de bain, il doit être installé au minimum à 60 cm d’une baignoire ou d’une douche (volume 2), conformément aux exigences de la norme française d’installation électriquePage

L’appareil doit être branché sur un circuit électrique indépendant protégé par un coupe-circuit bipolaire conformément à la norme d'installation électrique NF C 15-100. MISE EN GARDE: L’appareil de chauffage ne doit pas être utilisé si les panneaux de verre sont endommagés. En ce qui concerne les informations détaillées sur la méthode de fixation et pour l’installation de l’appareil de chauffage destiné à être fixé par des vis ou d’autres moyens, se référer à la section “INSTALLATION”. En ce qui concerne les informations détaillées sur le raccordement du câble électrique, se référer à la section “RACCORDEMENT ÉLECTRIQUE”. INSTALLATION

- Ne pas placer l’appareil juste en-dessous d’une prise de courant. - Ne pas utiliser l’appareil à l’extérieur. - Ne pas installer l’appareil dans un courant d’air susceptible de perturber sa régulation. - Ne pas placer l’appareil à proximité d’obstacle limitant la circulation de l’air autour. - Fixer verticalement l’appareil au mur tel que décrit ci-dessous. - Choisir des vis et chevilles adaptés au matériau duPage

mur et au poids de l’appareil. Recommandations pour la fixation murale N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur ! Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés. Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire.Page

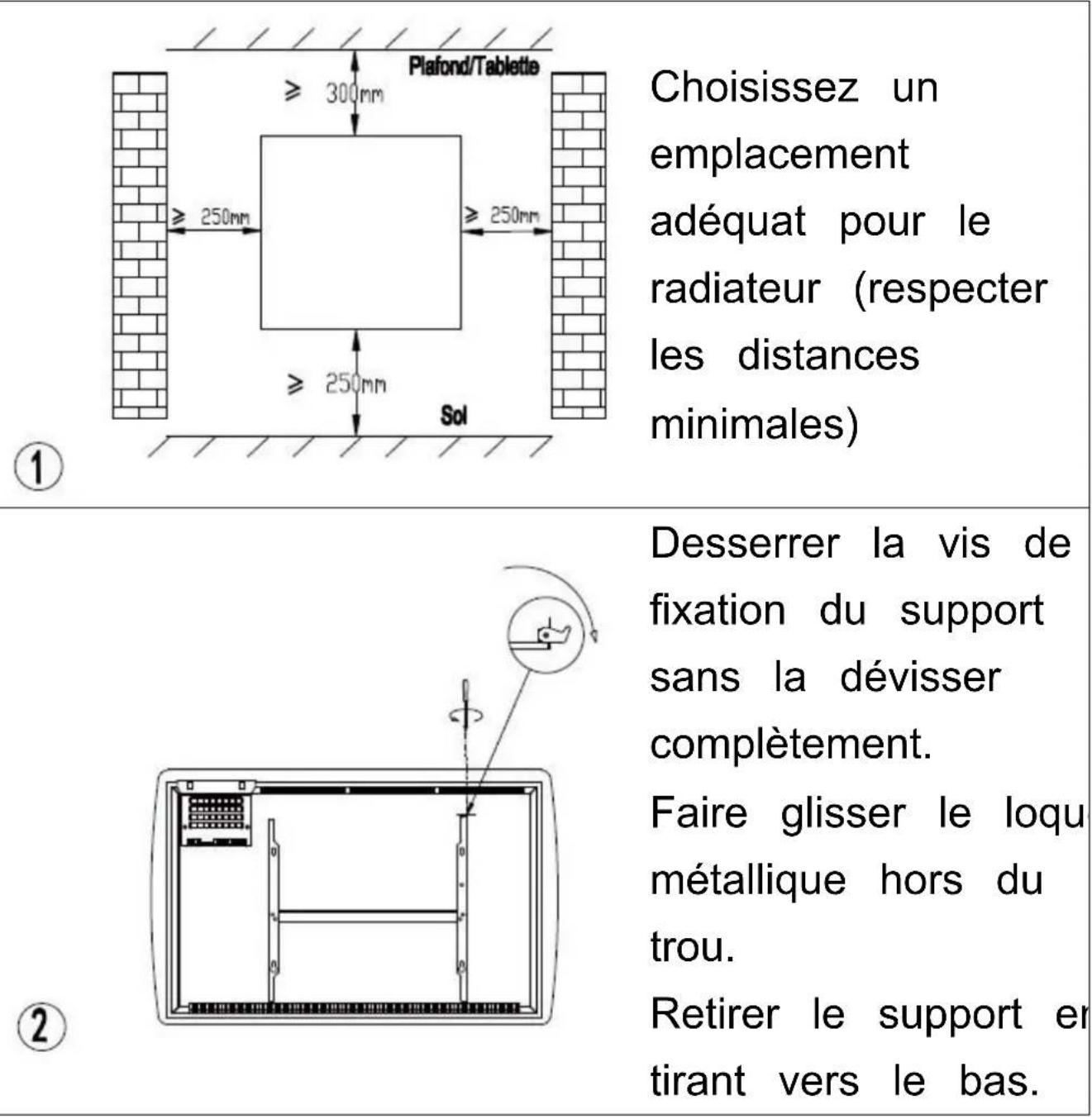

FIXATIONS Pour accrocher votre radiateur au mur : Choisissez un emplacement adéquat pour le radiateur (respecter les distances minimales) Desserrer la vis de fixation du support sans la dévisser complètement. Faire glisser le loquet métallique hors du trou. Retirer le support en tirant vers le bas.Page

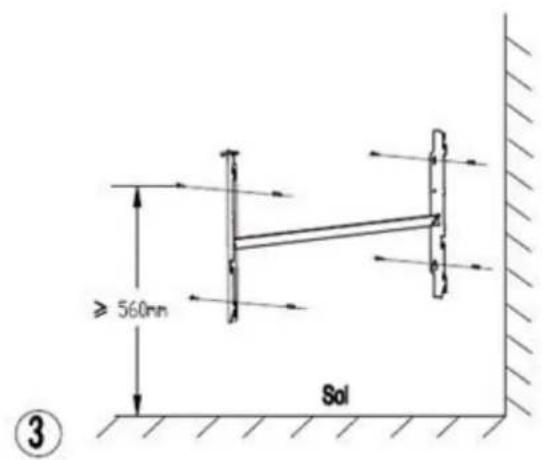

Positionner le support mural à l'endroit voulu. S'assurer au niveau à bulle qu'il est horizontal. Marquer l'emplacement des 4 vis de fixation au mur. Percer le mur pour fixer le système d'ancrage adapté. Fixer le support au mur. Placez le radiateur contre son support de fixation murale : A: Positionnez le radiateur en sorte d’aligner ses trous inférieurs avec les crochets du support de fixation. B: Poussez le chauffage vers le bas jusqu'à ce que les crochets s'encastrent dans les trous. C: Positionnez le radiateur en sorte d’aligner ses trous supérieurs avec les crochets du support de fixation. D: Tirer l’appareil vers le bas.Page

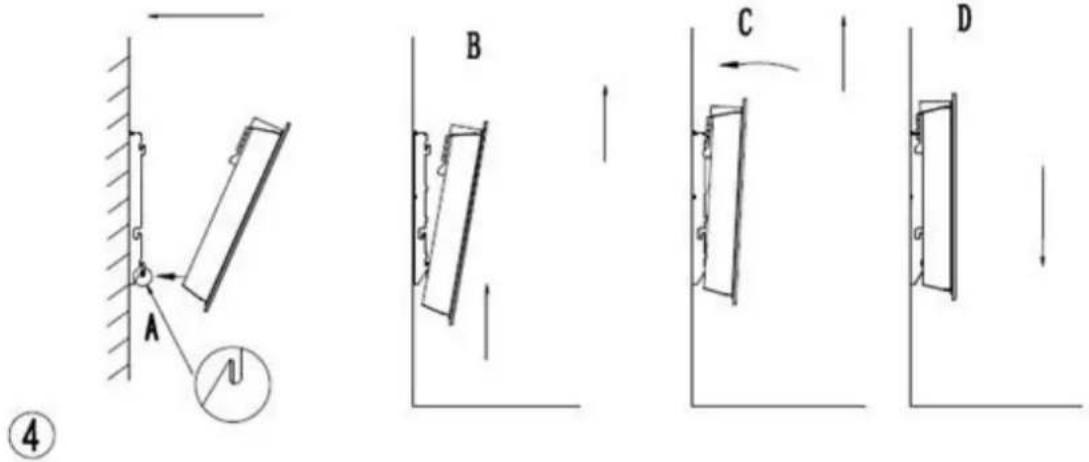

Faire glisser le loquet métallique dans le trou. Serrer la vis pour verrouiller le radiateur sur le support.

INSTALLATION DANS LA SALLE DE BAIN

Avertissement: Cet appareil peut être installé hors

volume et dans le volume 2 conformément aux exigences de la norme française d’installation électrique NF C 15-100. Note: Le schéma ci-dessous est donné uniquement à titre d'exemple. Nous vous suggérons de contacter un électricien professionnel pour toute aide.Page

RACCORDEMENT ÉLECTRIQUE ATTENTION : avant toute intervention, coupez l’électricité au disjoncteur principal. - L’installation doit être réalisée dans les règles de l’art et être conforme aux normes en vigueur dans le pays (NFC 15-100 en France). - L’appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du sol. - L’appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur. - L’appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. - L’appareil ne doit pas être raccordé au fil de terre (fil jaune et vert). RACCORDEMENT ELECTRIQUE Fil bleu ou gris clair connecté au neutre (230V) Fil marron ou rouge connecté à la phase (230V) Fil noir connecter au fil pilote. (Fonction optionnelle à utiliser uniquement en cas de commande par un boitier pilote). ATTENTION ! Ne pas connecter le fil noir à la terre. - En l’absence d'utilisation de dispositif de pilotage à distance, isolez la partie dénudée du fil noir pour éviter tout contact électrique avec les autres fils ou la terrePage

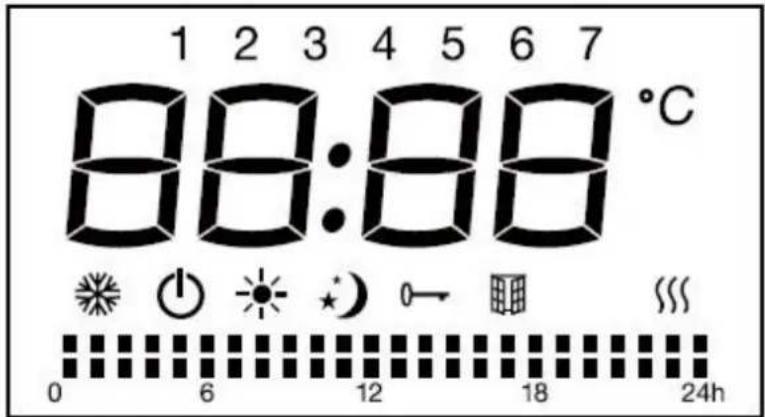

ECRAN Description des icônes sur l'écran LCD: Symbole Fonction Mode veille (l’appareil ne fonctionne pas mais est mis sous tension) Mode hors gel (l’appareil maintient la température ambiante à environ 7°C) Mode confort (réglage de la température souhaitée) Mode eco (maintient la température ECO qui est égale à la température de confort abaissée de 3,5°C. Ce mode permet de diminuer la température sans dérégler la température souhaitée dans le mode confort) Mode pilote (programmes quotidiens par programmateur fil pilote) Verrouillage du clavier La fonction détection automatique d'aération Indicateur de chauffage (quand l’appareil chauffe, cette icône s’affiche sur l’écran. L’icône disparaît quand la température détectée atteint la température réglée.) Température (degré Celsius) Mode Confort active Mode éco activéPage

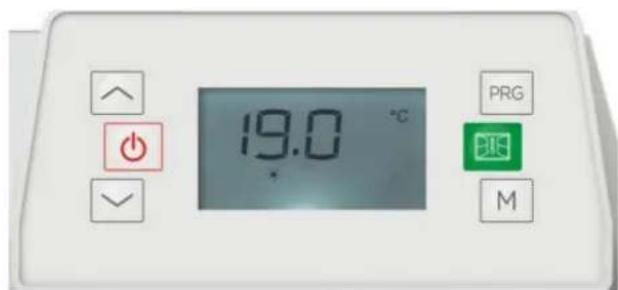

Bouton Fonction Veille PRG Programmateur Détection automatique d'aération

1. Réglage de l’heure et du jour de la semaine

Après connexion à l'alimentation électrique : Appuyez sur pour basculer entre les heures / minutes / jour de la semaine (1-7) Appuyez sur la touche pour régler les heures / minutes / jour de la semaine. Appuyez sur le bouton pour terminer le réglage et revenir au mode veille, sinon après 10 secondes sans action l’appareil retourne automatiquement en mode veille. Si l'appareil est en fonctionnement (modification du réglage de l'heure) : Appuyez en même temps sur les deux boutons et pour entrer dans le réglage de l’heure. Appuyez sur pour basculer entre les heures / minutes / jour de la semaine (1-7) Appuyez sur la touche pour régler les heures / minutes / jour de la semaine. Appuyez sur le bouton pour terminer le réglage et revenir au mode veille, sinon après 10 secondes sans action l’appareil retourne automatiquement en mode veille. Apres avoir réglé l'horloge,le mode veille est activé.Page

Appuyer sur la touche M pour changer de mode: Mode Confort , Mode Eco , Mode Hors- gel

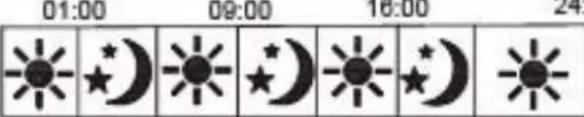

les 3 programmes prédéfinis (P1/P2/P3), et pilote P. Sous le mode Pilote P, réglez le chauffage à l'aide du programmateur externe. Lorsque le programmateur externe est configuré sur un autre mode, l’écran affiche: Les 3 programmes prédéfinis sont détaillés ci-dessous: Programme 1 Du lundi au dimanche Programme 2 Du lundi au vendredi Samedi et dimanche Programme 3 Du lundi au vendredi Samedi et dimanchePage

Appuyer sur la touche PRG pour choisir un des programmes. En mode prg, appuyer sur la touche PRG pour basculer entre le "jour (1-7)” et le "mode de chauffage des différentes plages horaires (00h00-24h00)”. Sélectionner le jour (1 pour lundi à 7 pour dimanche) sur les touches / . Appuyer sur la touche PRG pour réglez le Mode de chauffage des différentes plages horaires (00h00-24h00) Appuyer sur pour choisir l'heure, sur pour choisir l'une des fonctions : confort , économique . Le réglage sera confirmé automatiquement après 30 secondes. Par exemple: choisir jour 1, température de 23

, temps de 12:00, Mode Confort pour 24 heures:

1. Appuyer sur la touche PRG pour choisir un des programmes, puis sur /

pour choisir jour 1.

2. Appuyer sur la touche PRG à nouveau, appuyer sur pour choisir l'heure, sur

pour choisir le mode de chauffage (confort) pour chacune des 24 heures.

3. Après 30 secondes sans action le réglage est enregistré.

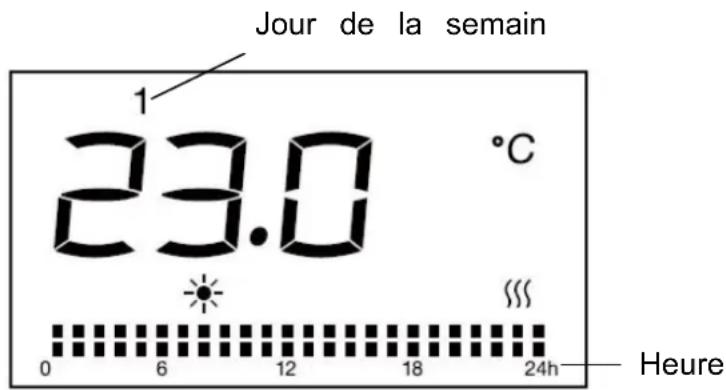

Jour de la semaine HeurePage

4. Température de consigne

Dans les modes confort , ou pilote P ou Eco (à l’exclusion du mode hors-gel ), appuyez sur ou pour choisir la température de consigne désirée. La plage de température pour le mode confort et mode pilote est entre 5°C et 29° et pour le mode Eco est entre 1,5°C et 25,5°C. La différence de température entre le mode ECO et le mode CONFORT est de 3,5°C. A chaque fois que vous appuyez sur les boutons pour régler la température, vous augmentez ou diminuez la température de 0,5°C. Appuyez sur un autre bouton a l’exception de / pour terminer le réglage, sinon après 5 secondes sans action le réglage est enregistré. Le thermostat règle la température de la pièce, lorsque la température de la pièce est supérieure à la température de consigne, le radiateur arrête de fonctionner.

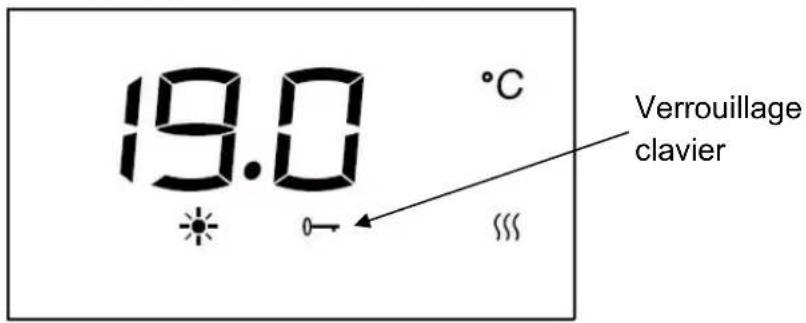

5. Verrouillage clavier

Appuyer sur M pendant 3 secondes pour activer la fonction de verrouillage du clavier , pour déverrouiller, appuyer sur M à nouveau pendant 3 secondes. ATTENTION:

1. Le bouton de Veille est encore disponible quand le verrouillage du clavier est activé.

2. Le clavier est déverrouillé si:

1) L'appareil est mis en veille en appuyant sur le bouton de Veille .

2) L'appareil n'est plus branché au secteur.

Il faut appuyer à nouveau sur la touche M pendant trois secondes pour activer la fonction du verrouillage du clavier.

6. La fonction détection automatique d'aération

Appuyez sur pour entrer dans la fonction détection automatique d'aération. Appuyez sur / pour choisir “ON” ou “OFF”. Si “ON” est sélectionné, la fonction détection automatique d'aération est activée et l'icône “ ” apparaîtra à l'écran. Lorsque la baisse de température est détectée, l'appareil passe automatiquement en mode hors gel avec l'icône Verrouillage clavierPage

clignotant. Lorsqu'une augmentation de température est détectée, l'appareil reviendra au mode précédent avec l'icône allumée. Vous pouvez choisir “OFF” pour désactiver la fonction détection automatique d'aération. Remarques: la fonction détection automatique d'aération n’est pas disponible en mode hors gel. REMARQUE: Sous la fonction détection automatique d'aération, le mode pilote n’est pas disponible.

7. En cas de coupure de courant

Tous les réglages ci-dessus de température, heure, date et programmes restent valides tant que l’alimentation électrique n'est pas coupée. Après une coupure de courant, lors de la remise sous tension l’appareil se met en mode veille. Vous pouvez appuyer sur le bouton pour revenir dans le mode et à la température sélectionnés avant la coupure de courant. L'appareil conserve uniquement en mémoire les paramètres : température, programme et mode du thermostat. Lors de la remise sous tension, la date et l’heure devront impérativement être réglées afin de faire fonctionner correctement les différents programmes. CARACTERISTIQUES TECHNIQUES Référence du modèle: HT10BJ (Ref: OCEAISHGB1000W / OCEAISHGN1000W) Caractéristique Sym-b ole Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique nominale

contrôle thermique manuel de la charge avec thermostat intégré

contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Puissance thermique maximale continue

contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Consommation d'électricité auxiliaire puissance thermique régulable par ventilateur

À la puissance thermique nominale

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) À la puissance thermique minimale

contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce [non] En mode veille

contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce [non] contrôle de la température de la pièce avec thermostat mécanique [non] contrôle électronique de la température de la pièce [non] contrôle électronique de la température de la pièce et programmateur journalier [non] contrôle électronique de la température de la pièce et programmateur hebdomadaire [oui] Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec détecteur de présence [non] contrôle de la température de la pièce, avec détecteur de fenêtre ouverte [oui] option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Coordonnées de contact OCEANIC 120-126 quai de Bacalan CS 11584 33000 BORDEAUXPage

Référence du modèle: HT15BJ (Ref: OCEAISHGB15000W / OCEAISHGN1500W) Caractéristique Sym-b ole Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique nominale

contrôle thermique manuel de la charge avec thermostat intégré

contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Puissance thermique maximale continue

contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Consommation d'électricité auxiliaire puissance thermique régulable par ventilateur

À la puissance thermique nominale

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) À la puissance thermique minimale

contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce [non] En mode veille

contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce [non] contrôle de la température de la pièce avec thermostat mécanique [non] contrôle électronique de la température de la pièce [non] contrôle électronique de la température de la pièce et programmateur journalier [non] contrôle électronique de la température de la pièce et programmateur hebdomadaire [oui] Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec détecteur de présence [non] contrôle de la température de la pièce, [oui]Page

avec détecteur de fenêtre ouverte option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Coordonnées de contact OCEANIC 120-126 quai de Bacalan CS 11584 33000 BORDEAUX Référence du modèle: HT20BJ (Ref: OCEAISHGB2000W / OCEAISHGN2000W) Caractéristique Sym-b ole Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique nominale

contrôle thermique manuel de la charge avec thermostat intégré

contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Puissance thermique maximale continue

contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Consommation d'électricité auxiliaire puissance thermique régulable par ventilateur

À la puissance thermique nominale

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) À la puissance thermique minimale

contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce [non] En mode veille

contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce [non] contrôle de la température de la pièce avec thermostat mécanique [non] contrôle électronique de la température [non]Page

de la pièce contrôle électronique de la température de la pièce et programmateur journalier [non] contrôle électronique de la température de la pièce et programmateur hebdomadaire [oui] Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec détecteur de présence [non] contrôle de la température de la pièce, avec détecteur de fenêtre ouverte [oui] option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Coordonnées de contact OCEANIC 120-126 quai de Bacalan CS 11584 33000 BORDEAUX

Problème Solution L’appareil ne chauffe pas Vérifiez que les disjoncteurs de l’installation sont enclenchés, ou que le délesteur n’a pas coupé l’alimentation (si l’installation en comporte un). Sélectionnez le mode CONFORT. Augmentez le réglage de température. L’appareil chauffe en permanence Vérifiez que l’appareil n’est pas dans un courant d’air. Diminuez le réglage de température.Page

MAINTENANCE 1.Isolez toujours l’appareil de l’alimentation électrique et laissez-le refroidir avant toute opération de maintenance. 2.Utilisez un aspirateur pour enlever la poussière des grilles. 3.Nettoyez l’extérieur de l’appareil en l’essuyant avec un linge humide et en le séchant avec un linge sec. N’immergez jamais l’appareil dans l’eau et ne laissez jamais d’eau pénétrer dans l’appareil.

PROTECTION DE L’ENVIRONNEMENT

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets ménagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/UE. Il sera ensuite soit recyclé soit démantelé afin de réduire les impacts sur l’environnement, les produits électriques et électroniques étant potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. OCEANIC 120-126 Quai de Bacalan CS 11584 33000 Bordeaux IMPORTE PAR : A.M.C.
