MODE D'EMPLOI Tea 5.0 La Nordica
MANUEL UTILISATEUR PRODUITS à BOIs
MANUAL DEL UsUARIO PRODUCTOs DE LEña
ITALIANO 3
ENgLIsH. 19
DEUTsCH 35
FRANCAIs 51
EsPAñOL 67
ATTENZIONE
LE SUPERFICI POssONO DivENTARE MOLTO CALDE! UTILIZZARE sEMPRE I gUANTI DI PROTEZIONE!
Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d'évacuation des fumées et eventuèlement la partie antérieure de l'appareil considérablement chaudes.
Il ne faut pas toucher les éléments en question sans etre muni de vetements de protection (gants de protection fournis). Il faut faire en sorte de bien expliquer ce danger aux enfants et de ne pas les faire approcher du foyer pendant le fonctionnement.
FR - TABLE DES MATIÈRES
MIsEs EN gARDE. 52
sECURITE 52
AvERTIssEMENTs gENERAUX 55
DECLARATION DE CONFORMITE DU CONSTRUCTEUR 55
REgLEs POUR LA MIsE EN PLACE 55
sECURITE CONTR LES INCENDIES 56
INTERVENTION RAPIDE. 56
DONNEES TECHNIQUES 57
DEsCRIPTION TECHNIQUE 58
CONDUIT DE LA CHEMINEE 59
POsIton du POT de LA CHEMINEE. 59
- CONNECTION AVEC LA CHEMINEE 59
VENTILATION ET AERATION dEs PIECES POUR L'INSTALATION 60
CONNEXION AU CONduit DE FUMEE d'UNE CHEMINEE OU d'UN FOYER OUVERT 60
COMBUsTIBLEs ADMIs /NON ADMIs 61
ALLUMAgE. 62
ALLUMAGE A BAssEs EMIssIONs 62
FONCTIONNEMENT NORMAL 63
UTILISATION DU FOUR (OU PRÉSENT) 63
FONCTIONNEMENT PENdANT LEs PERIOdEs dETRANSITION 63
ENTRETIEN ET sOIN 64
NETTOYAGE PEROIDIQUE A LA CHARGE de L'UTILISATEUR 64
NETTOYAGE de LA VITRE 64
NETTOYAGETIROIR dEs CENdREs 64
NETTOYAGE du TUYAU d'EVACUATION de LA FUMEE 64

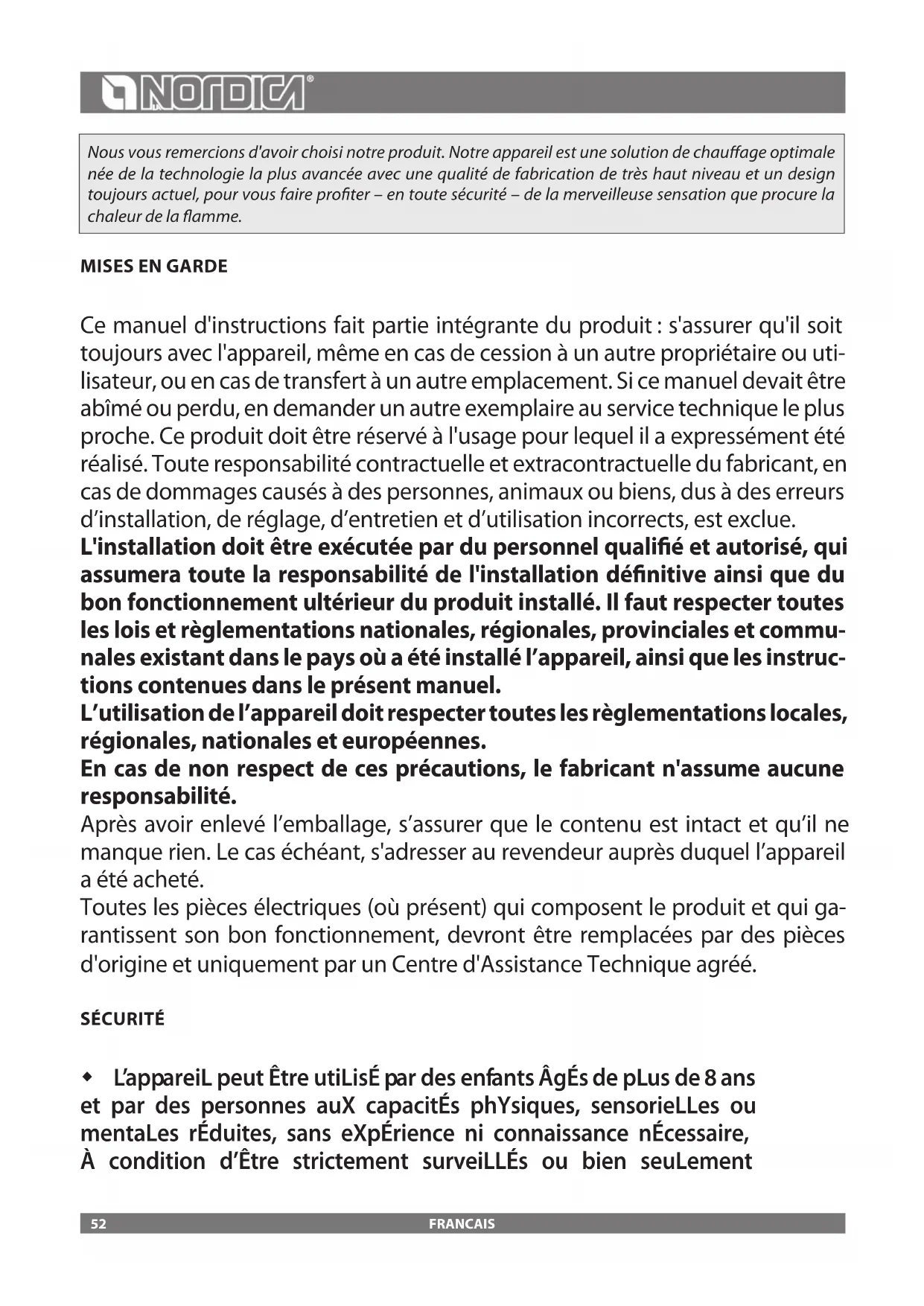

Nous vous remercions d'avoir choisi notre produit. Notre apparéil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter - en toute sécurité - de la merveilleuse sensation que procure la chaleur de la flamme.
MISES EN GARDE
Ce manuel d'instructions fait partie intégrante du produit: s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à un autre propriétaire ou utilisateur, ou en cas de transfert à un autre emplacement. Si ce manuel avait été abîné ou perdu, en demander un autre exemplaire au service technique le plus proche. Ce produit doit être réservé à l'usage pour lequel il a expressément été réalisé. Toutre responsabilité contractuelle et extracontractuelle du fabricant, en cas de dommages causés à des personnes, animaux ou biens, dus à des erreurs d'installation, de réglage, d'entretien et d'utilisation incorrects, est exclue.
L'installation doit être executée par du personnel qualifié et autorisé, qui assume la responsabilité de l'installation définitive ainsi que du bon fonctionnement ultérieur du produit installé. Il faut respecter toutes les lois et règlementations nationales, régionales, provinciales et communales existant dans le pays où a été installé l'appareil, ainsi que les instructions containues dans leprésent manuel.
L'utilisation de l'appareil doit respecter toutes les règlementations locales, régionales, nationales et européennes.
En cas de non respect de ces précautions, le fabricant n'assume aucune responsabilité.
Après avoir enlevé l'emballage, s'assurer que le contenu est intact et qu'il ne manque rien. Le cas échéant, s'adresser au revendeur auprès duquel l'appareil a été acheté.
Toutes les pieces électriques (ou present) qui composent le produit et qui garantissant son bon fonctionnement, devront être replacées par des pieces d'origine et uniquement par un Centre d'Assistance Technique agréé.
SECURITE
L'appareil peut Etre utilise des enfants AgEs de pLus de 8 ans et par des personnes auX capacités physiques, sensorieLLes ou mentalLes rÉduites, sans eXpÉrience ni connaissance nÉcesserie, À condition d'Être strictement surveilLEs ou bien seuLement
aprÉs avoir ÉtÉ instruits sur Les conditions d'utilisation sûres de L'appareil et en avoir compris Les dangers inhÉrents.L'utilisation du gÉnérateur par des personnes (Y compris Les enfants) aYant des capacité phYSiques, sensorieLLes et mentalLes rÉduites, ou des personnes inéXpÉrimentÉes est interdite À moins qu'une personne responsableLe de Leur sÉcurité ne Les surveilLle et Les instruite.
- Les enfants doivent être contrôLÉs pour s'assurer qu'iLs ne Jouent pas avec L'appareil.
Le nettoYage et L'entretien À La charge de L'utiLisateur ne doit pas Étre effectuÉs par des enfants non surveiLLÉs.
ne pas toucher Le gEnErateur nu-pieds ou avec d'autres parties du corps mouiLLÉes ou humides. - iL est interdir d'apporter une queLconque modification à L'appareil.
ne pas tirer, debrancher ou tordre Les cabLes Électriques (où prÉsent) qui sortent du produit, même si ceLui-ci n'est pas branche au reseau d'aLimentation eLectrique.
iL est recommendé de positionner Le cÂbLe d'aLimentation de faCon (oU prÉsent) À ce qu'iL n'entre pas en contact avec Les parties chaudes de L'appareil.
La fiche d'aLimentation doit Etre accesibLe après L'installation. - ÉviterderÉduireLesdimensionsoud'obstruerLesouvertures d'aÉration de La pièce d'instaLLation. Les ouvertures d'aÉration sont indispensable les pour une combustion correcte.
ne pas Laisser Les Éléments de L'embaLLage À La portÉe des enfants ou de personnes handicapÉes, non assistÉs.
Lorsque L'appareil est en Etat de marche, La porte du foYer doit tous Jours rester fermée. - quand L'appareil fonctionne, iL est chaud au toucher, en particulier toutes Les surfaces eXtÉrieures ; iL est donc recommendé de faire attention.
contrOLer La prEsence EventueLLe d'obstructions avant d'aLLumer un appareiL après une Longue pEriode d'inactivite.
en cas d'incendie du conduit de fumÉe, semunir d'eXtincteurs pour Étouffer Les fLammes ou appeLer Les pompiers.
cet apparéil ne doit pas ététre utilisé comme incinÉrateur de d'Échets.
n'tuiLiser aucun Liquide infLammabLe pour LaLLumage
- Les falences (où prÉsent) sont des produits artisanauX et en tant que teLs, eLLes peuvent prÉsenter des micro-grumeauX, des craqueLures et des imperfections chromatiques. ces caractÉristiques en dÉmontrent La vaLeur. Étant donne Leur coefficient de diLatation diffÉrent, L'ÉmailL et La falence produit des micro-fissures (craqueLures) qui tÉmoignant de Leur authenticité. pour nettoYer Les falences, nous conseillLons d'utiliser un chiffon douX et sec. si un dÉtergent ou du Liquide est utiliser, ce dernier pourrait pEnÉtrer À L'intÉrieur des fissures et Lesmettre en Évidence.
AVERTISSEMENTS GENERAUX
La responsabilité de La société La NORDICA S.p.A. se limite à la fourniture de l'appareil.
SON INSTALLATION DOIT ETRE RÉALISÉE DANS LES RÉGLES DE L'ART, SELON LES PRESENTES INSTRUCTIONS ET LES RÉGLES DE LA PROFESSION, PAR DU PERSONNEL QUALIFIÉ, QUI AGIT AU NOM DE SOCIÉTÉS APTES À ASSUMER L'ENTIÈRE RESPONSABILITE DE L'ENSEMBLE DE L'INSTALLATION.
LA SOCIÉTÉ La NORDICA S.p.A. N'EST PAS RESPONSABLE DU PRODUIT MODIFIÉ SANS AUTORISATION ET DE L'UTILISATION DE PIEÇES DE RECHANGE NON ORIGINALES.
Cet appeareil n'est pas approprié pour l'utilisation par personne manquant d'experience (enfants compris) ou avec capacités physiques, sensoriales et mentales réduites, sans la supervision et l'instruction d'une personne responsable de leur sécurité. Les enfants doivent être contrôlés afin qu'ils ne puissant pas jouer avec l'appareil. (EN 60335-2-102 / 7.12)
IL EST OBLIGATOIRE DE RESPECTER LES NORMES NATIONALES ET EUROPEENNES, LES DISPOSITIONS LOCALES OU EN MATIÈRE DE LÉGISATIONS DANS LE SECTEUR DE LA CONSTRUCTION AINSI QUE LES RÉGEMENTATIONS ANTI-INCENDIES.
L'APPEARI NE PAST PAS ETRE MODIFIE. La société La NORDICA S.p.A. n'assume aucune responsabilité en cas de non respect de ces précautions.
DECLARATION DE CONFORMITE DU CONSTRUCTEUR
OBJET: ABSENCE D'AMIANTE ET DE CADMIUM
NOUS DÉCLARONS QUE TOUS NOS APPAREILS SONT ASSEMBLÉS AVEC DES MATÉRIAUX NE COMPORANT PAS DE PARTIES EN AMIANTE OU SES DÉRIVÉS ET QUE DANS LE MATÉRIAU D'APPORT UTILISÉ POUR LES SOUDURES LE CADMIUM N'EST PAS PRÉSENT NI UTILISÉ SOUS AUCUNE FORME QUE CE SOIT, COMME IL EST PREVU PAR LA NORME DE RÉFERENCE.
OBJET: RÉGLEMENT CEN. 1935/2004
NOUS DÉCLARONS QUE TOUS NOS PRODUITS, LES MATÉRIAUX DESTINÉS À ENTRER EN CONTACT AVEC LES ALIMENTS SONT INDIQUÉS POUR L'USED DES ALIMENTS, CONFORMÉMEMENT AU RÉGLEMENT CE CITE À L'OBJET.
REGLES POUR LA MISE EN PLACE
L'INSTALLATION DE L'APPAREIL ET DES ÉLÉMENTS AUXILIÉRÉS RELATIFS À L'INSTALLATION DU CHAUFFAGE, DOIT ÉTRE CONFORME À TOUTES LES NORMES ET AUX RÉGEMENTATIONS ACTUELLES PRÉVUES PAR LA LOI.
L'INSTALLATION, LES RELATIFS BRANCHEMENTS DE L'INSTALLATION, LA MISE EN SERVICE AINSI QUE LE CONTROLE DU CORRECT FONCTIONNEMENT DOIVENT ETRE SCRUPULEUSEMENT EFFECTUÉS PAR UN PERSONNEL Autorisé EN RESPECTANT LES INSTRUCTIONS SUIVANTES AINSI QUE LES NORMES EN VIGUEUR (NATIONALES, RÉGIONALES, PROVINCIÉS ET MUNICIPALES) PRÉSENTES DANS LE PAYS OU EST INSTALLÉ L'APPAREIL.
L'INSTALLATION DOIT ETRE EFFECTUEE PAR UN PERSONNEL AUTORISE, QUI REMETTRA À L'ACHETEUR UNE DÉCLARATION DE CONFORMITE DE L'INSTALLATION, ET QUI ASSUMERA L'ENTIERE RESPONSABILITÉ DE L'INSTALLATION DÉFINITIVE ET PAR CONSEQUENT DU BON FONCTIONNEMENT DU PRODUIT INSTALLÉ.
L'appareil est assemblé et prét pour le raccordement; il doit être relié au moyen d'un raccordement au conduit d'évacuation de la fumée de la maison. Le raccord doit être de préférence court, rectiligne, horizontal ou positionné légarement en montée. Les raccordements doivent être hermétiques.
Avant l'installation, effectuer les vérifications suivantes:
sortie de fumées SUPERIEUR-POSTERIEUR-LATERAL;
- s'assurer que la structure est en mesure de supporter le poids de votre apparéil. Si la portée est insuffisante, adopter les mesures appropriées (par exemple une plate-forme pour distribuer le poids) pour augmenter la portée. La NORDICA S.p.A. responsabilité se limite à la fourniture de l' apparéil DESCRIPTION TECHNIQUE.
Sassurer que le sol puisse supporter le poids de l'appareil et proceder a son isolation dans le cas ou il serait construit en materiel inflammable (DIMENSIONS SELON LA LEGISLATION REGIONALE).
Sassurer que la piie ou sera installe lappareil soit suffisamment ventilée, a ce propos, il est fondamental de faire attention aux fenêtes et aux portes à fermeture etanche (joints d'etanchéité). - EVITER D'INSTALLER L'APPAREIL DANS DES LOCAUX OU SE TROUVENT DES CONDUITS DE VENTILATION COLLECTIVE, DES HOTTES AVEC OU SANS EXTRACTEUR, DES APPAREILS À GAZ TYPE B, DES POMPES DE CHALEUR OU DES APPAREILS DON'T LE FONCTIONNEMENT SIMULTANÉ POURRAIT PROVOQUER LA DÉPRESSION DU LOCAL (réf. Norme UNI 10683).
S assurer que le tuyau d'evacuation de la fumee et les conduits auxquels sera raccorded l'appareil soient adequats pour le fonctionnement de cet apparéil, IL N'EST PAS PERMIS DE RACCORDER PLUSIEURS APPAREILS A LA MÉME CHEMINÉE.
Le diametre d'ouverture pour la connexion à la cheminée doit correspondre au moins avec le diametre du tuyau de la fumee. L'ouverture devrait etre dotte d'une connexion murale pour introduire le tuyau d'échéppement et d'une rosace.
L installation doit etre faite pour permetre le nettoyage et l'entretien du produit et du conduit des fumees.
LA SOCIÉTÉ La NORDICA S.p.A. DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES AUX CHOSES ET/OU PERSONNES PROVOQUÉS PAR LA MISE EN PLACE. EN OUTRE ELLE N'EST PAS RESPONSABLE DU PRODUIT MODIFIÉ SANS SON AUTORISATION ET MÉME PAS DE L'UTILISATION DE PIEÇES DE RECHANGE NON ORIGINALES.
LE RAMONEUR HABITUEL DE VOTRE ZONE DOIT ETRER INFORME DE LA MISE EN PLACE DE LA CUISINIÈRE THERMIQUE POUR QU'IL PUISSE EN CONTROLER LA JUSTE ConnexION AU CONDUIT DE FUMEE ET LE DEGRE D'EFFICACITE DE CE DERNIER.
SECURITE CONTR LES INCENDIES
EN INSTALLANT LE PRODUIT, IL FAUT RESPECTER LES MESURES DE SECURITE SUIVANTES:
a) Pour assurer une isolation thermique suffisant, respecter la distance minimale de sécurité entre le poèle et les éléments de construction et objets inflammables et sensibles à la chaleur (meubles, revêtements en bois, tissus, etc.) (voir Figure 4 - A-B). TOUTES LES DISTANCES MINIMALES DE SECURITE SONT INDIQUÉES SUR L'ÉTIQUETTE DU PRODUIT ET IL NE FAUT PAS ALLER AU-DESSOUS DES VALEURS INDIQUÉES (voir DÉCLARATION DE PERFORMANCE).
b) Devant la porte du foyer, dans la zone de radiation de cette derniere, il ne doit y avoir aucun objet ou matériel de construction inflammable et sensible à la chaleur à moins de voir Figure 4 - A de distance. Cette distance peut être réduite à 40 cm si l'on installe une protection, rétro ventilée et résistant à la chaleur devant toute la composante à protégé.
C) SI LE PRODUIT EST INSTALLÉ SUR UN SOL DE MATÉRIAU INFLAMMABLE, IL FAUT POURVOIR UNE BASE IGNIFuge. LES SOLS COMPOSÉS PAR MATÉRIAUX INFLAMMABLES, comme moquette, parquet ou liège etc., DOIVENT ÉTRÉ RECOUVERTS par une couche de matériel non inflammable, par exemple céramique, pierre, vitre ou acier etc.. (dimensions selon les règlements régionales). La plaque de sol doit dépasser de face d'au moins 50 cm et l'étalement d'au moins 30 cm l'ouverture de la porte de replissage (Figure 4 - B).
D) AU-DESSUS DU PRODUIT, IL NE DOITY AVOIR AUCUN COMPOSANT INFLAMMABLE (EX. MEUBLES - ÉLÉMENTS SUSPENDUS).
LE PRODUIT DOIT FONCTIONNER EXCLUSIVEMENT QUAND LE TIROIR A CENDRES EST INSERÉ. LES RÉSIDUS SOLIDES DE LA COMBUSTION (CENDRES) DOIVENT ÉTRE RECUEILLIS DANS UN CONTENEUR HERMÉTIQUE ET RÉSISTANT AU FEU. LE PRODUIT NE DOIT JAMAIS ÉTRE ALLUMÉE EN PRÉSENCE D'ÉMISSIONS DE GAZ OU DE VAPEURS (PAR EXAMPLE COLLE POUR LINOLEUM, ESSENCE ETC.). NE PAS DEPOSER DE MATÉRIAUX INFLAMMBABLES PRÉS DU PRODUIT.
DURANT LA COMBUSTION L'ENERGIE THERMIQUE QUI SE DÉGAGE COMPORTE UN RECHAUFFEMENT NET DES SURFACES, PORTES, POIGNÉES, COMMANDES, VITRES ET TUYAU DES FUMÉES ET ÉVENTUELLEMENT DE LA PARTIE ANTERIEURE DE L'APPAREIL. EVITER LE CONTACT AVEC CES ÉLÉMENTS ET PORTER TOUJOURS DES VÉTÉMENTS DE PROTECTION ADEQUATS OU DES OUTILS ACCESSOIRES (GANTS RÉSISTANTS À LA CHALEUR, DISPOSITIFS DE COMMANDE). FAIRE EN SORTE QUE LES ENFANTS SOIENT CONSCIENTS DE CES DANGERS ET QU'ILS NE S'APPROCHENT PAS DE L'APPAREIL EN MARCHE.
L'UTILISATION D'UN COMBUSTIBLE ERRONE OU TROP HUMIDE, À CAUSE DES DÉPÔTS (CREOSOTE) DU CONDUIT DE FUMEE, POURRAIT PROVOQUER UN INCENDIE.
INTERVENTION RAPIDE
EN CAS D'INCENDIE DANS LA ConnEXION OU DANS LE CONDUIT DE FUMEE:
a) Fermer la porte de replissage et du tiroir à cendres.
b) Fermer les clapets de l'air comburant
c) Eteindre à l'aide d'extincteurs à anhydride carbonique (CO₂ poussières)
d) Demander l'intervention immédiate des Sapeurs Pompiers
NE PAS ETEINDRE LE FEU AVEC DES JETS D'EAU.
QUAND LE CONDUIT DE FUMÉ CESSÉ DE BRÜLER, LE FAIRE CONTROLER PAR UN SPECIALISTE POUR LOCALISER D'EVENTUELLES FISSURES OU POINTS PERMEABLES.
DONNÉES TECHNIQUES
| TEA 5.0 | |
| Définition selon | EN 13240 |
| Type | 1 |
| Puisance nominale en kW | 7,0 |
| Rendement en % | 88,5 |
| Diamètre du tuyau de sorties des fumées en mm | 120 |
| Conduit de fumée: Hauteur ≥ (m) - Dimensions min(mm) | (*) 4 - 200x200 Ø200 |
| Dépression à rendement calorifique nominal en Pa | 12 (1,2 mm H₂O) |
| Consommation horaire en kg/h (bois 20% d'humidité) | 1,79 |
| CO mesuré à 13% d'oxygène en % | 0,033 % - 416 mg/m³ |
| Émission de gaz d'échévement en g/s - bois | 4,7 |
| Température du gaz d'échévement au milieu en °C | 187,3 |
| Dimensions d'ouverture du foyer mm (L x H) | 224,8 |
| Dimensions du foyer en mm (L x H x P) | 220 x 215 |
| Dimensions four en mm (L x H x P) | 228 x 365 x 278 |
| Type de grille Grille plate, pivotante de l'extérieur | / |
| Hauteur de la cusinière thermique en m | |
| Largeur de la cusinière thermique en m | 832 |
| Profondeur de la cusinière thermique (avec poignées) en m | 414 |
| Poids en kg | 419 |
| Distances de sécurité anti-incendie | Chapitre SÉCURITÉ CONTRÉ LES INCENDIES |
| m³ que l'on peut chauffer (30 kcal/h x m³) |
()Dans tous les cas, l'installation doit etre dimensionnee et verifie conformement a la methode generale de la norme UNI EN13384-1 ou selon d'autres methodes dont I'efficience a ete provuee.
() Pour des édifices dont l'isolement thermique ne correspond pas aux dispositions du Reglement sur les isolations thermiques, la capacité de chauffage est de: type de construction favorable (30 kcal/h x m³); type de construction moins favorable (40 kcal/h x m³); type de construction défavorable (50 kcal/h x m³).
Une isolation thermique adequate aux dispositions sur la protection de la chaleur permet d'obtenir un volume de chauffage supérieur. Avec un chauffage temporaire, en cas d'interruption de plus de 8h, la capacité de chauffage diminue de 25% environ.
LES DONNÉES TECHNIQUES DÉCLARÉES ONT ÉTE OBTENUES EN UTILISANT L'ESSENCE D'HÉTRE EN CLASSE "A1" SELON LA NORME UNI EN ISO 17225-5 ET HUMIDITE AU DESSOUS DE 20%. UTILISER D'AUTRE ESSENCE POURRAIT EXIGER DES RÉGULATIONS SPECIFIQUES ET PROCURER DES RENDEMENTS DU PRODUIT DIFFÉRENTS.
DESCRIPTION TECHNIQUE
Les poëles à bois de La NORDICA permettent de chauffer des espaces de logement pendant certaines périodes.
COMME COMBUSTIBLE, ILS UTILISENT DES BUCHES DE BOIS. LE APPAREIL EST UN APPAREIL À ALIMENTATION INTERMITTENTE.
Le poèle se compose de plaques de tôle d'acier zinguée et vernie, de fonte (grille et portegrille du foyer, bague fumée). Le foyer est entiement revetu de plaques de fonte refractaires. A l'intérieur du foyer se trouvent un accessoire portegrille et une grille plate en fonte de grosse epaisseeur facilement amovibles.
Le deflecteur en vermiculite qui est à l'intérieur, réfléchi le rayonnement du feu et augmente la température dans la chambre de combustion.
Dans cette façon, grâce aux flux des gaz de décharge, on optimise la combustion et on obtient un rendement plus haut .
Le foyer est equiped d'une portepanoramique avec vitre ceramique (resistante jusqu'a 700^) ,ce qui permect une vue fascinante sur les flammes. De plus ceci permet egalement d'eviter tout echappement d'etincelles et de fumee. Sous la porte du foyer il y a un tiroir amovible pour les cendres avec portedfermeture (voir Figure 8).
| ACCESSOIRES | TISONNIER GANT | |
| SERIES SÉRIES |
LE CHAUFFAGE DU MILIEU AMBIANT SE FAIT: : par rayonnement: la chaleur est rayonnée dans le milieu ambient à travers la vitre panoramaque et les superficies externes chaudes du poèle.
LE POILLE EST EQUIPÉ AVEC REGISTRES D'AIR PRIMAIRE ET SECONDAIRE, AVEC LES QUELS ON RÉGLE L'AIR DE COMBUSTION:
1A- REGULATEUR AIR PRIMAIRE Figure 6
Le régulateur (vanne pivotante), situé sous la porte du foyer, permet de régler le passage d'air primaire à travers le tiroir des cendres et la grille en direction du combustible. L'air primaire est nécessaire au processus de combustion. Il faut vider régulierement le tiroir cendrier de façon à ce que les cendres ne puissant pas empêcher l'entrée de l'air primaire pour la combustion. L'air primaire permet également de maintainir le feu.
Pendant la combustion du bois, le régulateur de l'air primaire ne doit être ouvert qu'un peu puisque autrement le bois brûle trop rapidement et l'appareil pourrait se surchauffer (voir chapitre FONCTIONNEMENT NORMAL).
2A- REGULATEUR AIR SECONDAIRE Figure 6
Le regulateur de l'air secondaire, situé sur la partie supérieure de la porte du foyer, doit rester ouvert (c'est-à-dire situé sur la droite) en particulier pour la combustion du bois).
Le réglage des registres, nécessaire pour obtaining la PERFORMANCE CALORIFIQUE NOMINALE est le suivant:
| Consommation hora en kg/h Air PRIMAIRE Air SECONDAIRE Air TERTIAIRE | |||
| 1,79 | 5 mm OUVERTE Figure 6 - B | OUVERTE | PRÉ TARÉE |
CONDUIT DE LA CHEMINEE
CONDITIONS FONDAMENTALES POUR UN BON FONCTIONNEMENT DE L'APPAREIL:
- la section interne doit être circulaire de préférence;
- être thermiquement isolée imperméable et construite avec des matériaux aptes à résister à la chaleur, aux produits de la combustion et aux évventuelles vapeurs de la condensation;
ne pas compter d'etranglements et posseder un développement vertical avec des deviations ne depassant pas 45^
si elle est déjà utilisée, elle doit être propre;
toutes les parties du conduit des fumées doivent pouvoir etre inspectées;
des ouvertures d'inspection doivent etre prevues pour le nettoyage. - respecting les données techniques de la notice d'emploi;
SI LES CONDUITS DE FUMEE SONT A SECTION CARREE OU RECTANGULAIRE, LES ANGLES INTERN ES DOIVENT ETRE ARRONDIS AVEC UN RAYON NON INFERIEUR A 20 MM. POUR LA SECTION RECTANGULAIRE LE RAPPORT MAX. ENTRE LES COTES DOIT ETRE ≤ 1,5
Une section trop petite provoque une diminution du tirage On conseille une hauteur minimale de 4 m.
Le fibrociment, l'acier galvanise, et les surfaces internes rugueuses et poreuses SONT INTERDITS carils compromettent le bon fonctionnement de I'appareil. Sur la Figure 1 on a reporte certains examples de solutions.
LES SECTIONS/LONGUEURS DU CONDUIT DE FUMEE INDIQUÉES DANS LE TABLEAU DES DONNÉES TECHNIQUES SONT DES INDICATIONS POUR UNE INSTALLATION CORRECTE. LA NORME EN13384-1 VAUT POUR Toute INSTALLATION AVEC DIMENSIONS DIFFÉRÊNTES.
LE TIRAGE CREE PAR LE CONDUIT DE FUMEE DOIT ETRE SUFFISANT MAIS NON PAS EXCESSIF.
Une section du conduit de fumée trop importante peut presenter un volume trop grand à chauffer et, par conséquent, provoquer des difficultés de fonctionnement de l'appareil; pour éviter cela, le tuber sur toute sa longueur. Une section trop petite provoque une diminution du tirage.
ATTENTION: EN CE QUI CONCERNE LA RÉALISATION DU BRANCHEMENT AU CONDUIT DES FUMÉES ET LES MATÉRIAUX INFLAMMABLES IL FAUT SE CONFORMER À LA NORME UNI10683. LE CONDUIT DE FUMÉE DOIT ÉTRE DISTANÇÉ DE FAÇON APPROPRIÉE DES MATÉRIAUX INFLAMMABLES OU DES COMBUSTIBLES AU MOYEN D'UNE ISOLATION ADEQUATE OU D'UN MATELAS D'AIR. IL N'EST PAS PERMIS DE FAIRE TRANSIER À L'INTÉRIEUR DE LA CHEMINÉE DES TUYAUTERIES D'INSTALLATIONS OU DE CANAUX D'AMENÉE D'AIR. IL EST EN OUTRE INTERDIT DE PRATIQUEER DES OUVERTURES MOBILES OU FIXES SUR LA CHEMINÉE, POUR CONNECTER DES APPAREILS DIFFÉRÊNTS ET SUPPLEMENTAIRES (chapitre ConnEXION AU CONDUIT DE FUMÉE D'UNE CHEMINÉE OU D'UN FOYER OUVERT).
POSITION DU POT DE LA CHEMINÉE
LE TIRAGE DU CONDUIT DE FUMEE DEPENDEGALEMENT DE LA JUSTESSE DU POT DE LA CHEMINEE.
IL EST DONC INDISPENSABLE QUE, S'IL EST Construit DE FACTION ARTISANALE, LA SECTION DE SORTTE SOIT ÉGALE À PLUS DE DEUX FOIS LA SECTION INTERNE DU CONDUIT DE FUMEE (Figure 2).
Le pot de la cheminée, qui doit toujours dépasser le faîte du toit, devra garantir l'échémpement même en cas de vent (Figure 3).
Le pot de la cheminée doit correspondre aux conditions requises suivantes:
- Avoir une section interne équivalente à celle de la cheminée.
- Avoir une section utile de sortie deux fois celle interne du conduit de fumée.
- Etre construit de façon à empêcher la déténstration de pluie, neige et de n'importe quel corps étranger dans le conduit de fumée.
- Étre fácil à vérifier, pour les éventuelles opérations d'entretien et de nettoyage.
CONNEXION AVEC LA CHEMINEE
Les apparils avec la fermetre automatique (type 1) (type A1) de la porte doivent obligatoirement fonctionner, pour des raisons de sureté, avec la porte du foyer ouverte (exception faite pour la phase de remplissage du combustible ou l'eventuelle élimination des cendres).
Les apparéils dont les portes n'ont pas de fermeture automatique (type 2) doivent être connectées à un propre conduit de cheminée. Le fonctionnement avec la porte ouverte est autorisé uniquement sur surveillance.
LE TUYAU DE CONNXION AU CONDUIT DE LA CHEMINEE DOIT ETRE LE PLUS COURT POSSIBLE, TOUT DROIT HORIZONTAL OU QUI MONTE TRÉS PEU ET ÉTANCHE.
LE BRANCHEMENT DOIT ETRE RÉalisée AVEC DES TUBES STABLES ET SOLIDES, CONFORME À TOUTES LES NORMES ET AUX REGLEMENTATIONS ACTUELLES PRÉVUES PAR LA LOI, ET ETRE FIXÉ HERMÉTIQUÉMENT AU CONDUIT DES FUMÉES.
Le diamètre interne du tube de connexion doit correspondre au diamètre extérieur de la buse de décharge des fumées de l'appareil (DIN 1298).
ATTENTION: EN CE QUI CONCERNE LA RÉALISATION DU BRANCHEMENT AU CONDUIT DES FUMÉES ET LES MATÉRIAUX INFLAMMABLES IL FAUT SE CONFORMER À LA NORME UNI10683. LE CONDUIT DE FUMÉE DOIT ÉTRE DISTANÇÉ DES MATÉRIAUX INFLAMMABLES OU COMBUSTIBLES À TRAVERS UNE APPROPRIÉE ISOLATION OU UNE INTERSTICE D'AIR. DISTANCES MINIMALES DE SECURITE 25 CM.
La dépression à la cheminée (TIRAGE) doit être d'au moins - Pascal (voir chap. FICHE TECHNIQUE). Le mesure doit être fait toujours avec apparéil chaud (rendement calorifique nominal). Quand la dépression dépasse 17 Pa (=1.7 mm de colonne d'eau) il faut réduire la même avec l'installation d'un régulateur de tirage supplémentaire (vanne papillon) sur le tuyau déchépartement ou dans la cheminée selon les normatives en vigueur.
POUR UN BON FONCTIONNEMENT DE L'APPAREIL IL EST IMPORTANT D'INTRODUIRE ASSEZ D'AIR POUR LA COMBUSTION DANS LE LIEU D'INSTALLATION (voir le paragraph VENTILATION ET AERATION DES PIECES POUR L'INSTALLATION).
CONNEXION AU CONDUIT DE FUMÉE D'UN CHEMINÉE OU D'UN FOYER OUVERT
Le canal des fumées est une partie de tuyau qui connecte le produit au conduit de fumée, dans cette connexion respecte ces principes simples mais fondamentaux:
- POUR AUCUNE RAISON QUE CE SOIT ON DEVRA UTILISER UN CONDUIT DE FUMEE AYANT UN DIAMÈTRE INFÉRIEUR À CELUI DU MANCHON DE SORTIE DONT EST DOTE LE PRODUIT;
- CHAQUE MÉTRE DE PARCOURS HORIZONTAL DU CANAL DE FUMÉE PROVOQUE UNE PERTE SENSIBLE DE CHARGE QUI DEVRA ÉTRE ÉVENTUELLEMENT COMPENSEÉ PAR UN REHAUSSEMENT DU CONDUIT DE FUMÉE;
LA PARTIE HORIZTALE NE DEVRA JAMAIS DÉPASSER EN TOUT CAS 2 M (UNI 10683); - CHAQUE COURBE DU CANAL DES FUMÉES RÉDUIT SENSIBLEMENT LE TIRAGE DU CONDUIT DE FUMÉE QUI DEVRA ÉTRE ÉVENTUELLEMENT COMPENSE EN LE REHAUSSANT DE FAÇON ADEQUATE;
- LE RÉGLEMENT UNI 10683 - ITALIE PREVOIT QUE LES COURBES OU LES VARIATIONS DE DIRECTION NE DOIVENT EN AUCUN CAS ÉTRE SUPérieURES À 2 Y COMPRIS L'INTRODUCTION DANS LE CONDUIT DE FUMEE.
Si I'on veut utilise le conduit de fumee d'une cheminée ou d'un foyer ouvert, il faudra fermer hermetiquement le hotte sous le point d'entree du canal de fumee pos. A Figure 5.
Si, ensuite le conduit de fumee est trop grand (ex. 30x40 cm ou 40x50) il faut le tuber avec un tuyau en acier d'au moins 200 mm de diametre, pos. B, en ayant soin de bien fermer l'espace restant entre le tuyau et le conduit de fumee immediatement sous le pot de la cheminee pos. C.
VENTILATION ET AERATION DES PIECES POUR L'INSTALLATION
Vu que les apparèils prènnant leur air de combustion de la pierc d'installation, il est OBLIGATOIRE qu'il existe une quantité suffisante d'air dans ce lieu. En cas de fenetre et portes étanches (ex. Maisons construites avec le critere de I'epargne energetique) il est possible que I'entree d'air frais ne soit plus garantie et ceci compromet le tirage de I'appareil,Vote bien-etre et voitre securié.
POUR UN BON FONCTIONNEMENT DE L'APPAREIL IL EST OBLIGATOIRE QUE DANS LE LIEU D'INSTALLATION ON INTRODUIT DE L'AIR SUFFISANT POUR LA COMBUSTION ET LA RE-OXYGENATION DE L'ENVIRONNEMENT MÉME.
Cela signifie que, a travers des ouvertures appropriées en communication avec l'extérieur, l'air pour la combustion doit pouvoir circuler même avec les portes et les fenêtres fermées.
Les prises d'air doivent répondre aux exigences suivantes :
ETRE PROTEGEES PAR DES GRILLES,GRILLAGES METALLIQUES,ETC.SANS EN REDUIRE LA SECTION UTILE NETTE;
ETRE RÉALISÉES DE FAÇON À RENDRE POSSIBLES LES OPÉRATIONS DE MAINTENANCE;
ETRE PLACÉES DE FAÇON À NE PAS POUVOIR ÉTRE BOUCHÉES;
SI DANS LA PIECE O U L'APPAREIL EST INSTALLÉ I Y A DES HOTTES D'ASPIRATION, CELLES-CI NE DOIVENT PAS FONCTIONNER AU MÉME TEMPS QUE L'APPAREIL. Il pourrait se vérifier une sortie de fumée dans la piece, même avec porte fermée de l'appareil.
L'afflux de l'air propre et non contaminé peut être obtenu aussi d'une piece adjacente à celle de l'installation (aération et ventilation indirecte), à condition que le flux puisse se faire librement à travers des ouvertures permanentes en communication avec l'extérieur.
LA PIECE ADJACENTE NE POT PAS ETRE UTILISÉE COMME GARAGE, STOCK DE MATÉRIAU COMBUSTIBLE OU AUTRES ACTIVITÉS COMPORTANT UN DANGER D'INCENDIE, SALLE DE BAINS, CHÂMBRE À COUCHER OU PIECE COMMUNE DE L'IMMEUBLÉ.
La ventilation est suffisante quand la pierce est équipée de prises d'air selon le tableau :
| les catégories d'appareils la | norme de référence | Le pourcentage de la section nette d'ouverture par rapport à la section de sortie des fumées de l'appareil | La valeur minimale nette d'ouverture du conduit de ventilation |
| Cheminées UNI EN 13 | 229 50% 200 cm² | ||
| Poèles UNI EN 1324 | 40 50% 100 cm² | ||
| Cuisinière UNI EN 128 | 15 50% 100 cm² |
L'INSTALLATION DANS LES PIECES AVEC DANGER D'INCENDIE EST INTERDITE. IL EST ÉGALEMENT INTERDIT D'ÉFFECTUER L'INSTALLATION À L'INTERIEUR DE PIECES À USAGE D'HABITATION DANS LESQUELLES LA DEPRESSION MESURE ENTRÉ MILIEU EXTERIEUR ET MILIEU INTÉRIEUR SERAIT SUPérieURE À 4 PA - RÉFERENCE POUR L'ITALIE CONFORMÉMENT À LA NORME UNI10683.
IL FAUT SE CONFORMER À TOUTES LES LOIS ET RÉGEMENTATIONS NATIONALES, RÉGINALES, PROVINCIÉS ET COMMUNALES EXISTANT DANS LE PAYS OU L'APPAREIL A ÉTÉ INSTALLED.
Les combustibles admis sont souches de bois. On doit utiliser exclusivement souches de bois sec (contenu d'eau max. 20% ). On devrait charger au maximum 2 ou 3 souches de bois. Les pieces de bois devraient avoir une longueur d'environ 20-30 cm et une circonférence de maximum 30-35 cm.
LES PETITS TRONCS DE BOIS PRESSÉS NON RÉSINES DOIVENT ÉTRE USÉS AVEC ATTENTION POUR ÉVITER SURCHAUFFAGES DANGEREUX POUR L'APPAREIL, CAR ILS ONT UN POUVOIR CALORIFIQUE TRES HAUT.
Le bois utilisé comme combustible doit avoir un contenu d'humidité inférieur au 20% et doit être déposé dans un lieu sec. Le bois humide rende l'allumage plus difficile, car il faut une plus grande quantité d'énergie pour faire evaporer l'eau presente. Le contenu humide a en outre le désavantage que, avec la réduction de la température, l'eau se condense d'abord dans le foyer et donc dans le cheminée, causant ainsi un remarquable dépôt de suie avec suivant possible risque d'incendie de la même.
Le bois frais contient environ 60% d'humidité (H_2O) , donc il n'est pas convenable pour etre brule. Il faut placer ce bois dans un lieu sec et ventilé (par exemple sous un abri) pour au moins deux ans avant son emploi.
PARMI LES AUTRES, ON NE POT PAS BRÜLER: CHARBON, DÉCOUPES, DECHETS D'ÉCORCE ET PANNEAUX, BOIS HUMIDE OU TRAIÉ AVEC VERNIS, MATERIAUX EN PLASTIQUE; DANS CE CAS ÉCHOIT LA GARANTIE SUR L'APPAREIL. PAPIER ET CARTON DOIVENT ÉTRE UTILISÉS SEULEMENT POUR L'ALLUMAGE.
LA COMBUSTION DE DÉCHETS EST INTERDITE ET ENDOMMAGERAIT EN OUTRE L'APPAREIL ET LE TUYAU D'ÉVACUATION DE LA FUMEE, NUISANT ÉGÀLEMENT À LA SANTÉ ET POUVANT DONNER LIEU À DES RÉCLAMATIONS DE LA PART DES VOISINS À CAUSE DES MAUVAISES ODEURS.
Le bois n'est pas un combustible de longue durée et par conséquent un chauffage continu du poèle pendant la nuit n'est pas possible.
| Type kg/mc kWh/kg Humidité 20% | ||
| Hétre 750 4,0 | ||
| Chène 900 4,2 | ||
| Orme 640 4,1 | ||
| Peuplier 470 4,1 | ||
| Mélèze* 660 4,4 | ||
| Sapin rouge* 450 4,5 | ||
| Pin Silvestre* 550 4,4 | ||
- BOIS RÉSINEUX PEU ADAPTES POUR UN POÉLÉ
IMPORTANT: EN UTILISANT DE FAÇON CONTINUE ET PROLONGÉE DU BOIS AROMATÉ (EUCALYPTOL, MYRTE, ETC.), ON CAUSE RAPIDEMENT DES DÉGÊTS (CLIVAGE) AU NIVÉAU DES ÉLÉMENTS EN FONTE DU PRODUIT.
Les données techniques déclarées ont été obtenues en utilisant l'essence d'hétre en classe "A1" selon la norme UNI EN ISO 17225-5 et humidité au dessous de 20% . Utiliser d'autre essence pourrait exiger des régulations spécifiques etrialer des rendements du produit differents.
ALLUMAGE
IMPORTANT: il est inévitable qu'une oedur désagreable se produit au premier allumage (suite au séchage des collants de la cordelette câblée du joint d'échéité et des vernis de protection), qui disparait après une courte période d'utilisation.
IL FAUT DONC ASSURER UNE BONNE VENTILATION DU LOCAL. AU PREMIER ALLUMAGE, NOUS VOUS CONSEILLONS DE CHARGER UNE QUANTITE RÉDUITE DE COMBUSTIBLE ET D'AUGMENTER PROGRESSIVEMENT LE RENDEMENT CALORIFIQUE DE L'APPAREIL. INTERDIT D'UTILISER TOUTE SUBSTANCE LIQUIDE COMME PAR EX. ALCOOL, ESSENCE, PÉTROLE ET SIMILAIRES. NE JAMAIS ALLUMER L'APPAREIL QUAND IL Y A DES GAZ COMBUSTIBLES DANS LA SALLE.
Pour effectuer un premier allumage correct des produits traités avec des vernis pour haute temperatures, il faut savoir ce qui suit:
- les matériaux utilisés pour la fabrication des appareils en question ne sont pas homogènes, en effet des éléments en fonte et en acier coexistent;
- la température à laquelle le corps de l'appareil est soumis n'est pas homogène: de secteur à secteur on enregistre des températures qui varient de 300^ à 500^ .
- tout au long de sa durée de vie l'appareil est soumis à des cycles alternés d'allumage et de repos durant la même journee et à des cycles d'utilisation intense ou de repos absolu au cours des saisons;
- l'appareil neuf, avant de pouvoir se considérer rode devraetre soumis à divers cycles d'allumage afin de consentir à tous ses matériaux et à la peinture de compléter les différentes sollicitations élastiques;
en particulier au tout début on pourra noter l'émission d'odeurs typiques des métaux soumis à une grande sollicitation thermique et de vernis encore frais.
Il est donc important de prendre ces petites precautions au cours de l'allumage:
- S'assurer qu'un renouvellement important de l'air soit garanti dans le local ou est installé l'appareil.
- Au cours des premiers allumages, ne pas charger excessivement la chambre de combustion (la moitié environ de la quantité indiquée dans le manuel d'instructions) et maintainir le produit allumé pendant au moins 6-10 heures de suite, avec les réglages moins ouverts que ce qui est indiqué dans le manuel d'instructions.
- Répéter cette opération au moins 4-5 fois ou plus, selon votre disponibilité.
- Ensuite charger de plus en plus (en suivant de toute façon les indications fournies dans le manuel d'instructions au sujet de la charge maximale) et si possible, effectuer de longues périodes d'allumage en evitant, au moins au début, des cycles d'allumage-arrêt de courte durée.
- AU COURS DES PREMIERS ALLUMAGES, AUCUN OBJECT NE DEVRAIT ETRE APPUYÉ SUR L'APPAREIL ET TOUTPARTICULIERÉMENT SUR LES SUPERFICIES LAQUÉES. LES SURFACES LAQUÉES NE DOIVENT PAS ETRE TOUCHÉES PENDANT LE CHAUFFAGE.
- Àpès avoir terminé la période de «rodage», vous pourrez utiliser votre apparéil comme le moteur d'une voiture, en évitant de brusques échauffements avec des charges excessives.
Pour allumer le feu, nous conseillons d'utiliser du petit bois et du papier ou bien d'autres moyens vendus dans le commerce.
Le réglage pour l'air (primaire et secondaire) doit être ouvert un petit peu au même temps. Quand le bois commence à brûler, on peut charger plus de combustible et contrôler la combustion au moyen de l'air de combustion selon les indications du chap. DESCRIPTION TECHNIQUES.
PENDANT CETTE PHASE, NE JAMAIS LAISER LE FOYER SANS SUPERVISION.
IL NE FAUT JAMAIS SURCHARGER L'APPAREIL (CHAP. DESCRIPTION TECHNIQUES / CONSOMMATION HORAIRE). TROP DE COMBUSTIBLE ET TROP D'AIR POUR LA COMBUSTION PEUVENT CAUSER SURCHAUFFAGE ET DONC ENDOMMAGER L'APPAREIL. LES DOMMAGES CAUSES PAR SURCHAUFFE NE SONT PAS COUVERTS PAR LA GARANTIE.
ALLUMAGE À BASSES ÉMISSIONS
La combustion sans fumée est une méthode d'allumage qui permet de réduire notablement les émissions de substances nocives. Le bois brûle progressivement du haut vers le bas, ainsi la combustion et plus lente et mieux contrôle. Les gaz brûlés, en passant à travers les flammes, brûlent presque entièrement.
Metre les buches dans le foyer à une certaine distance l'une de l'autre, comme indiquedans la Figure 7. Disposer les plus grosses en bas et les plus minces en haut, ou a la verticale en cas de foyer etroit et haut. Placer l'allume-feu sur le montage, dispose des bues sur l'allume-feu perpendicularairement au tas de bois.
MODE D'ALLUMAGE. CE MODE D'ALLUMAGE REMPLACE LE PAPIER OU LE CARTON.
Prper 4 bches aant n section transversale de 3cm x 3cm et une longeur de 20 cm Figure 7. Metre les quatre bches croises au-dessus du tas de bois, transversaement a celui-ci, avec au milieu l'allume-feu qui peut etre par exmaple de la fibre de bois enduite de dire. Une allumette suffit pour allumer le feu. Il est eaglement possible d'utiliser des morceaux de bois plus petits: dans ce cas il en faudra un plus grand nombre. Ouvrir la vanne d'évacuation des fumées et le clapet pour l'air comburant.
Après avoir allumé le feu laisser le clapet qui regule l'air pour la combustion dans la position indiquée:
| Combustible Air PRIMAIRE Air SECONDAIRE Air TERTIAIRE | ||
| BOIS FERME 1/2 OUVERT PRÉ CALIBRE | ||
IMPORTANT:
ne pas ajouter de I'autre bois entre une charge et I'autre;
ne pas etouffer le feu en fermant les prises d'air;
- un ramonage régulier réduit les émissions de poussières fines.
- Ces indications sont soutenues par ENERGIA Legno SUISSE www.energia-legno.ch
FONCTIONNEMENT NORMAL
Après avoir positionné les clapet correctement, introduire la charge de bois hora indiqué évitant surcharges qui provoquent effort anormaux et déformations (selon les indications du chap. DESCRIPTION TECHNIQUES). VOUs DEvEZ UTILISER L'APPAREIL TOUJOURS AvEC LA PORTE FERMÉE, POUR ÉvITER DES PROBLEMES D'AU sURCHAUFFAgE (FORGE EFFET). LA NON OBSERVANCE DE CETTE Régle FAIT ÉCHOIR LA gARANTIE.
Les appareils avec fermetre automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la port du foyer fermée (sauf pendant le chargement du combustible ou l'enlevement des cendres).
Les apparils sans fermeture automatique des portes (type 2) doivent etre raccordés à leur propre tuyau d'évacuation de la fumee. Le fonctionnement avec porte ouverte n'est permis que sous surveillance.
IMPORTANT: POUR DES RAIsons DE SÉCURITÉ, LA PORTE DU FOYER NE POT ÉTRE OUVERTE QUE PENDANT LE CHARGEMENT DU COMBUSTIBLE. LE FOYER DOIT RESTER FERMÉ PENDANT LE FONCTIONNEMENT ET LES PÉRIODES PENDANT LESEQUELLES L'APPAREIL N'EST PAS UTILISÉ.
Les régulateurs situés sur la face avant permettant de régler l'émission de chaleur du appareil. Ils doivent être ouverts en fonction du besoin calorifique. La meilleure combustion (avec émissions minimum) s'obtient quand, en chargeant du bois, la plus grande partie de l'air pour la combustion passée à travers le régulateur de l'air secondaire.
IL NE FAUT JAMAIS SURCHARGER L'APPAREIL . TROP DE COMBUSTIBLE ET UNE TROP GRANDE QUANTITE D'AIR PEUVENT PROVOUER LA SURCHAUFFE DU APPAREIL ET DONC L'ENDOMMAGER. LEs DOMMAgEs CAUsEs PAR sURCHAUFFE NE sONT PAs COUvERTs PAR LA GARANTIE. IL FAUT DONC TOUJOURS UTILISER LE APPAREIL AVEC LA PORTE FERMEE (ABAISSEE) POUR EVITER L'EFFET DE FORGE.
Le reglage des clapets, nécessaire pour obtenir la performance calorifique nominale avec une dépression à la chiminee de 12 Pa 1,2 mm de colonne d'eau) est le suivant: voir chap. DESCRIPTION TECHNIQUES. LE APPAREIL Est UN APPAREIL à ALIMENTATION INTERMITTENTE. OUTRE AU RÉGLAGE DE L'AIR POUR LA COMBUSTION, L'INTENSITÉ DE LA COMBUSTION ET DONC LA PERFORMANCE CALORIFIQUE DE VOTRE APPAREIL SONT INFLUENÇÉS PAR LA CHEMINÉE. UN BON TIRAGE DE LA CHEMINÉE DEMANDE UN RÉGLAGE PLUS RÉDUIT DE L'AIR POUR LA COMBUSTION, TANDIS QU'UN TIRAGE RÉDUI TÉCESSITE PLUTÔT D'UN RÉGLAGE CORRECT DE L'AIR POUR LA COMBUSTION. Pour vérifier la bonne combustion, il faut vérifier que la fumée qui sort de la chiminee soit transparente. Si elle est blanche, cela signifie que l'appareil n'a pas été régla correctement ou bien le bois est trop mouillé; si au contraire la fumée est grise ou noire, cela signifie que la combustion n'est pas complète (il faut avoir une plus grande quantité d'air secondaire).
ATTENTION : LORSQUE L'ON RAJOUTE LE COMBUSTIBLE SUR LES BRAISES EN L'ABSENCE DE FLAMME, UN DÉVELOPPEMENT IMPORTANT DE FUMÉES POURRAIT ÉTRE CONSTATÉ. DANS CE CAs, UN MÉLANGE EXPLOISIF DE gAZ ET D'AIR POURRAIT sE FORMER ET, DANS LEs CAs EXTRÉMES, UNE EXPLOSION. POUR DES MOTIFS DE SÉCURITE, IL Est CONSEILLÉ D'ÉFFECTUER UNE NOUVELLE PROCEDURE D'ALLUMAgEN UTILIsANT DES PETITES BAgUETTEs EN BOIs.
UTILISATION DU FOUR (OÜ PRÉSENT)
L'apport d'air pour la combustion peut influencer sensiblement la température du four. Un tirage suffisant de la cheminée et des conduits bien propres pour le flux des fumées chaudes autour du four sont des conditions fondamentales pour un bon résultat de cuisson. La plaque du four et la grille du four chromée peut être située à différents niveaux. Les gâteaux écais et les grands rots doivent être enfournés au niveau le plus bas, les gâteaux plats et les biscuits au niveau moyen et le niveau supérieur peut être utilisé pour rechauffer ou rissoler (voir chap. Description Techniques - ACCESSOIREs).
QUAND ON CUISINE DES ALIMENTs TRÉS HUMIDEs, gATEAUX AUX FRUITs OU LEs FRUITs MÊMES, ON PRODUIT DE L'EAU DE CONDENSATION. PENDANT LA CUISSON, IL POT SE DÉVELOPPER DE LA VAPEUR D'EAU QUI SE DEPOSE SUR LE HAUT OU LES COTÉS DE LA PORTE EN FORMANT DES GOUTES D'EAU DE CONDENSATION. IL S'AGIT D'UN PHÉNOMÉNE PHYSIQUE.
En ouvrant très peu et avec soin la porte (1 ou 2 fois, plus souvent en cas de temps de cuisson plus longs) on peut faire sortir la vapeur du compartmentement de cuisson et réduire considérablement la formation de condensation.
FONCTIONNEMENT PENDANT LEs PÉRIODES DE TRANSITION
PENDANT LAPÉRIODEDE TRANSITION, C'EST-À-DIREQUANDLES TEMPERATURES EXTERNESSONTPLUSELEVÉES, ENCASD'AUGMENTATION IMPRÉVUE DE LA TEMPERATURE, IL POT SE PRODUIRE CERTAINES DIFFICULTÉS AVEC LE TUYAU D'ÉVACUATION DE LA FUMEE QUI FONT QUE LES GAZ DE COMBUSTION NE SONT PAS COMPLETÉMENT ASPIRES. LES GAZ DE DECHARGE NE SORTENT PLUS COMPRETEMENT (FORTE ODEUR DE GAZ).
Dans de tels cas, secouez plus frequentlyment la grille et augmenter l'air pour la combustion. Ensuite chargez une quantite reduite de combustible en faisant en sorte que celui-ci brule plus rapidement (avec plus de flammes) et le tirage du tuyau d'évacuation de la fumee se stabilise.
CONTROLEZ EGALEMENT QUE TOUTES LES OUVERTURES POUR LE NETTOYAGE ET LES RACCORDEMENTS A LA CHEMINÉ SOIENT HERMÉTIQUES. EN CAS D'INCERTITUDEs, RENONCER à UTILISER L'APPAREIL.
ENTRETIEN ET SOIN
TOUJOURS SUIVRE LES INDICATIONS AVEC LE MAXIMUM DE SECURITEI
S'ASSURER QUE LA FICHE DU CORDON D'ALIMENTATION SOIT ENLEVEE (OU PRESENT).
- QUE LE GÉNÉRATEUR EST ENTIÈRÉMENT FROID.
- LES CENDRES SONT COMPLETÉMENT FROIDES.
DURANT LES OPÉRATIONS DE NETTOYAGE DU PRODUIT GARANTIR UN RENOUVELLEMENT EFFICACE DE L'AIR DE LA PIECE.
- UN NETTOYAGE INSUFFISANT COMPROMET LE BON FONCTIONNEMENT ET LA SECURITE!
NETTOYAGE PÉRIODIQUE À LA CHARGE DE L'UTILISATEUR
Les opérations de nettoyage périodique, comme indiqué dans ce manuel d'utilisation et d'entretien, doivent être réalisées avec le plus grand soin, après voir lu les indications, les procédures et les fréquences décrites dans ce manuel d'utilisation et d'entretien. CONTROLLER, EN LENETTOYANT, AU MOINS UNE FOIS PAR AN, LA PRISE D'AIRE EXTERNE. LACHEMINEE DOIT ÉTRE RÉGULIERÉMENT RAMONÉE PAR LE RAMONEUR. FAITES CONTROLLER PAR VOTRE RAMONEUR DE ZONE L'INSTALLATION DE LA CHEMINEE, LE RACCORDEMENT ET L'AERATION.
IMPORTANT: ENTRETIEN ET SOIN QUI NE POT AVOIR LIEU QU'AVEC L'APPAREIL FROID. Utiliser exclusivement des pieces de rechange expressement autorises et offertes par La NORDICA S.p.A. En cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé. L'APPAREIL NE POT PAS ÉTRE MODIFIER!
NETTOYAGE DE LA VITRE
Grace a une entrée spécifique de l'air secondaire, la formation de depots de saleté sur la vitre de la porte est efficacement ralentie. Cependant il est impossible de l'éviter complètement avec l'utilisation des combustibles solides (en particulier le bois humide) mais ceci ne doit pas etre considéré comme un defaulted de I'appareil.
IMPORTANT: IL NE FAUT NETTOYER LA VITRE PANORAMIQUE QUE QUAND L'APPAREIL EST FROID POUR EN ÉVITER L'EXPLOSION. Le nettoyage peut être effectué avec des produits spécifique ou bien en frrottant la vitre avec une boule de papier journal (quotidien) humidifié et passé dans la centre. NE PAS UTILISER CEPENDANT DE CHIFFONS, PRODUITS ABRASIFS OU CHIMIQUEMENT AGRESSIFS.
La procedur corcte dallumage, lutilisation de la quantite et du type de combustibles adequats, la position correcte du regulateur de I'air secondaire, le tirage suffisant de la cheminee et la presence d'air comburant sont les conditions indispensablees pour le fonctionnement optimal de I'appareil et garantissant le nettoyage de la vitre.
RUPTURE DES VITRES: Les vitres sont en vitrocérément résistant à des poussees thermiques allant jusqu'à 750^ et ne sont donc pas sujettes à des chocs thermiques. Elles ne peuvent se rompre que par chocs mécaniques (coups ou fermeture violente de la porte, etc.) PAR CONSEQUENT, LE REMPLACEMENT DE LA VITRE N'EST PAS SOUS GARANTIE.
NETTOYAGE TIROIR DES CENDRES
Tous les apparèils ont une grille foyer et un tiroir cende pour la récolte des cendres Figure 8.
Nous youe consillons de vider periodquement le tiroir cendre et d'eviter son remplissage total, pour ne pas surchauffer la grille. En outre,
nous youe consillons de laisser always 3-4 cm de cendre dans le foyer.
ATTENTION: LES CENDRES ENLEVÉES DU FOYER DOIVENT ÉTRE PLACÉES DANS UN RÉCIPIENT DE MATÉRIAU IGNIFuge EQUIPÉ D'UN COUVERCLE ETANché. LE RÉCIPIENT DOIT ÉTRE PLACE SUR UN SOL IGNIFuge, LOIN DE MATÉRIAUX INFLAMMABLES JUSQU'A L'EXTINCTION ET REFROIDISSEMENT COMPLET. CONTROLER, EN LE NETTOYANT, AU MOINS UNE FOIS PAR AN, LA PRISE D'AIR EXTERNE.
NETTOYAGE DU TUYAU D'ÉVACUATION DE LA FUMEE
La procedur corcte dallumage, lutilisation de quantites et types de combustibles appropres, le juste positioment du registre de I'air Secondaire, te tirage sufisant de la cheminee et la presence d'air comburant sont indispensablees pour le fonctionnement optimal de I'appareil et garantissant le nettoyage de la vitre.
NOUS RECOMMANDONS D'EFFECTUER UN NETTOYAGE COMPLET DE L'APPAREIL AU MOINS UNE FOIS PAR AN OU CHAQUE FOIS QUE NÉCESSAIRE (problèmes de mauvais fonctionnement avec faible rendement). UN DÉPÔT EXCESSIF DE SUIE PEUT PROVOQUER DES PROBLEMES DE DÉCHARGE DES FUMÉES ET L'INCENDIE DU TUYAU D'ÉVACUATION LUI-MÉME.
CETTE OPÉRATION, QUI NE PEUT AVOIR LIEU QU'AVEC L'APPAREIL FROID, DEVRAIT ÉTRÉ EFFECTUÉ PAR UN RAMONEUR. QUI EN MÉME TEMPS, PEUT FAIRE UNE INSPECTION DU TUYAU D'EVACUATION DE LA FUMEE.
Pendant le nettoyage, il faut retirer de I'appareil te tiroir cendrier et le deflecteur fumees pour favoriser le nettoyage de la suite.
Les déflecteurs sont facilement amovibles depuis leurs sièges car ne sont pas fixés avec aucune vis. Une fois le nettoyage réalisé, les mêmes doivent être repositionnés dans leurs sièges (Figure 9).
ATTENTION: L'ABSENCE DE DÉFLECTEUR PROVOQUE UNE FORTÉ DÉPRESSION, UNE COMBUSTION TROP RAPIDE ET UNE CONSOMMATION EXCESSIVE DE BOIS AYANT POUR CONSEQUENCE UNE SURCHAUFFE DE L'APPAREIL.
LES FAIENCES (OU PRÉSENT)
Les faïences La NORDICA S.p.A. sont des produits de haute fabricationartisanale et comme tels, elles peuvent partager de très petits grumeaux, des craquelures et des imperfections chromatiques. Ces caractéristiques sont la preuve de leur grande valeur. L'émail et la faïence, pour leur différent coefficient de dilatation, produit des microfissures (craquelure) qui en démontré l'authenticité.
POUR NETTOYER LES FAIENCES, NOUS CONSEILLONS D'UTILISER UN CHIFFON Doux ET SEC; UN DÉTERGENT OU PRODUIT LIQUIDE QUELCONQUE POURRAIT PENÉTRER À L'INTÉRIEUR DES CRAQUELURES ET LES METTRE EN ÉVIDENCE D'UNE FAÇON PERMANENTE.
PRODUITS EN PIERRE NATURELLE (OÜ PRÉSENT)
LA PIERRE NATURELLE DOIT ETRE NETTOYEE AVEC DU PAPIER DE VERRE TRES FIN OU AVEC UNE EPONGE ABRASIVE. NE PAS UTILISER AUCUN DETERGENT OU LIQUIDE.
PRODUITS VERNIS (OÜ PRÉSENT)
Aprés des années d'utilisation du produit, le changement de couleur des pieces vernies est un phénomène complètement normal. Ce phénomène est provoqué par le changement brutale de la température à laquelle un produit est soumis pendant le fonctionnement et par le vieilissement de la peinture elle-même avec le passage du temps.
ATTENTION: AVANT Toute NOUVELLE APPLICATION DE PEINTURE, IL FAUT POURVOIR LE NETTOYAGE ET ENLEVER TOUT RÉSIDU DE LA SURFACE À PEINDRE.
PRODUITS ÉMAILLES (OÛ PRÉSENT)
Pour le nettoyage des parties peintes, utiliser de l'eau savonneuse ou des détergents NON abrasives ou chimiquement non agressifs.
NE PAS LAISER SECHER DE L'EAU SAVONNEUSE OU DE DETERGENT APRES LE NETTOYAGE. IL FAUT POURVOIR À ES FAIRE ENLEVER IMMEDIATEMENT. NE PAS UTILISER PAPIER DE VERRE OU PAILLÉTE EN FER.
PIÉCES CHROMÉES (OÛ PRÉSENT)
Dans le cas les pieces chromées représentait une couleur avec reflets bleus suite à une surchauffe, utiliser un produit de nettoyage ajustat pour solutionner cet inconvenient.
ARRÉT PENDANT L'ÊTE
Après avoir réalisé le nettoyage du foyer, de la cheminée et du conduit de la fumée, en réalisant l'élimination totale de la cendre et d'autres événuels résidus, il faut fermer toutes les portes du foyer et les relatifs clapets. Si l'apparèil est retire de la cheminée, il faut fermer son orifice de sortie.
ON CONSEILLE DE REALISER L'OPERATION DE NETTOYAGE DU CONDUIT DE FUMEE AU MOINS UNE FOIS PAR AN. IL FAUT VERIFIER ENTRE TEMPS L'EAFFECTIF ETAT DES GARNITURES LESQUELLES, SI ELLES NE SONT PAS PARFAITEMENT INTÉGRES, NE GARANTISSENT PAS LE BON FONCTIONNEMENT DE L'APPAREIL! DANS CE CAS IL EST NÉCESSAIRE LE REMPLACEMENT DES MÉMES.
EN CAS D'HUMIDITÉ DE LA SALLE OU SE TROUVE L'APPAREIL, IL FAUT PREPARER DES SELS ABSORBANTS À L'INTÉRIEUR DU FOYER. PROTEGER LES PARTIES EN FONTE, SI L'ON VEUT MAINTENIR INALTÉRÉ DANS LE TEMPS L'ASPECT ESTHÉTIQUE, AVEC DE LA VASELINE NEUTRE.
ENTRETIEN ORDINAIRE EFFECTUÉ PAR LES TECHNICIENS AUTORISÉS
L'ENTRETIEN ORDINAIRE DOIT ETRE EFFECTU AU MOINS UNE FOIS PAR AN.
ETANT DONNÉ QUE LE GÉNÉRATEUR UTILISE DU BOIS COMME COMBUSTIBLE SOLIDE, IL REQUIERT UN ENTRETIEN ORDINAIRE QUI DOIT ÉTRE EFFECTU PAR UN TECHNIÇIEN AUTORISÉ, EN UTILISANT UNIQUÉMENT DES PIEÇES DE RECHANGE D'ORIGINE.
Le NON-RESPECT PEUT COMPROMETTURE LA SECURITE DE L'APPAREIL ET PEUT ENTRAIER L'ANNULATION DES CONDITIONS DE GARANTIE. Le respect de la fréquence de nettoyage réservé à l'utilisateur décrites dans le manuel d'utilisation et d'entretien, garantit au générateur une combustion correcte au fil du temps, et d'éviter les évientuelles anomalies et/ou dysfonctionnements qui pourrait requérir des interventions du technicien.
LES DEMANDES D'INTERVENTION D'ENTRETIEN ORDINAIRE NE SONT PAS COMPRISES DANS LA GARANTIE DU PRODUIT.
JOINTS
Les joints garantissent l'étanchéité du produit et par conséquent son bon fonctionnement.
CES ÉLÉMENTS DOIVENT ÉTRE RÉGULIERÉMENT CONTROLÉS : EN CAS D'USURE OU DE DOMMAGES, IL FAUDRA LES REMPLACER IMMEDIATEMENT.
CES OPÉRATIONS DEVONT ETRE RÉALISÉES PAR UN TECHNIÇIEN AUTORISE.
RACCORDEMENT A LA CHEMINEE
TOUS LES ANS, OU À CHAQUE FOIS QUE CELA S'AVÉRE NÉCESSAIRE, ASPIRER ET NETTOYER LE CONDUIT QUI MÈNE À LA CHEMINÉE. EN PRÉSENCE DE TRONÇONS HORIZONTAUX, IL FAUT ENLEVER LES RÉSIDUS AVANT QU'ILS N'OBSTRUENT PAS LE PASSAGE DES FUMÉES.
DETERMINATION DE LA PUISSANCE THERMIQUE
Il n'existe pas de règle absolue qui permette de calculer la puissance correcte nécessaire. Cette puissance dépend de l'espace àchauffer mais aussi en grande mesure de l'isolement. En moyenne, la puissance calorifique nécessaire pour une piece ajustement isolée sera de 30 kcal/h par m³ (pour une température extérieure de 0 °C).
Etant donne que 1 kW correspond à 860 kcal/h, nous pouvons adopter une valeur de 35 W/m³.
Supposons que vous souhaitez chauffer une piece de 150m^3 (10 x 6 x 2,5 m) d'un appartement isolé, vous aurez besoin de 150m^3 x 35 W/m³ = 5250 W ou 5,25 kW. Par conséquent, comme chauffage principal, un apparéil de 8 kW sera suffisant.
| Valeur indicative de combustion | Quantité demandée par rapport à 1 kg de bois sec | |||
| Carburant Unità kcal/h kW | ||||
| Bois sec (15% d'humidité) kg 3600 4.2 1.00 | ||||
| Bois mouillé (50% d'humidité) kg 1850 2.2 1,95 | ||||
| Briquettes de bois kg 4000 5.0 0,84 | ||||
| Briquettes de lignite kg 4800 5.6 0,75 | ||||
| Anthracite normal kg 7700 8.9 0,47 | ||||
| Coke kg 6780 7.9 0,53 | ||||
| Gaz naturel m | 3 | 7800 9.1 0,46 | ||
| Mazout L 8500 9.9 0,42 | ||||
| Electricité | kW/h | 860 | 1.0 4,19 | |
ATENCION
iLAs SUPERFICIES sEPUEDEN CALENTAR MUCHO! isIEMPRE sDEBEN UsAR gUANTEs DE PROTECCION!
Les images sont à titre illustratif.
La tete de cheminée ne doit pas avoir d'obstacles dans les 10 m depuis les murs, nappes et arbres. Au cas contraire il faut soulever la tete de cheminée d'au moins 1 m au dessus de l'obstacle. La tete de cheminée doit surmonter la ligne de faite du toit d'au moins 1 m.
Toutes les distances minimales de (cm) securite sont indiquees dans l'etiquette du produit et on il NE FAUT PAS descendre au-dessous des valeurs indiques (voir DcLARATION DE PERFORMANCE).
Les images sont à titre illustratif.
