Caractéristiques techniques	Système d'alarme complet avec détecteurs de mouvement, sirène intégrée et option de connexion à distance.
Utilisation	Conçu pour protéger les habitations et les locaux professionnels contre les intrusions.
Maintenance et réparation	Vérification régulière des batteries et des détecteurs recommandée. Remplacement des pièces défectueuses par un professionnel.
Sécurité	Fonctionnalités de sécurité avancées, y compris des alertes en temps réel et des notifications sur smartphone.
Informations générales	Compatibilité avec d'autres dispositifs de sécurité Vimar et installation facile avec un guide d'utilisation inclus.

FOIRE AUX QUESTIONS - 03815 Vimar

Comment réinitialiser le système d'alarme Vimar 03815 ?

Pour réinitialiser le système, appuyez simultanément sur les boutons 'A' et 'B' pendant 10 secondes jusqu'à ce que le voyant clignote en rouge.

Que faire si l'alarme se déclenche sans raison apparente ?

Vérifiez d'abord si des mouvements ou des vibrations ont pu déclencher le capteur. Si le problème persiste, vérifiez la batterie des capteurs et remplacez-les si nécessaire.

Comment remplacer la batterie du détecteur de mouvement ?

Ouvrez le couvercle du détecteur en le faisant glisser. Retirez l'ancienne batterie et remplacez-la par une nouvelle batterie compatible de type 9V.

Puis-je connecter le système d'alarme à mon smartphone ?

Oui, vous pouvez connecter le système à votre smartphone via l'application Vimar dédiée. Assurez-vous que le système est en mode appairage.

Comment ajuster la sensibilité des capteurs ?

La sensibilité des capteurs peut être ajustée via le menu des paramètres dans l'application Vimar. Suivez les instructions à l'écran pour effectuer les modifications.

Que faire si le système ne répond pas à la télécommande ?

Assurez-vous que la batterie de la télécommande est chargée et qu'il n'y a pas d'obstacles entre la télécommande et le récepteur. Si le problème persiste, essayez de réinitialiser le système.

Comment savoir si le système d'alarme est en mode activé ou désactivé ?

Le statut du système est indiqué par un voyant LED. Un voyant vert indique que le système est activé, tandis qu'un voyant rouge indique qu'il est désactivé.

Quel type de maintenance est nécessaire pour le système d'alarme ?

Il est recommandé de vérifier régulièrement les batteries et de tester le système au moins une fois par mois en déclenchant une alarme et en s'assurant que tout fonctionne correctement.

Comment ajouter un nouvel utilisateur au système d'alarme ?

Pour ajouter un nouvel utilisateur, accédez au menu des utilisateurs dans l'application Vimar, puis suivez les instructions pour ajouter un nouvel utilisateur avec un code d'accès.

Quelles sont les dimensions de l'unité centrale du système ?

L'unité centrale du Vimar 03815 mesure 20 cm x 15 cm x 5 cm.

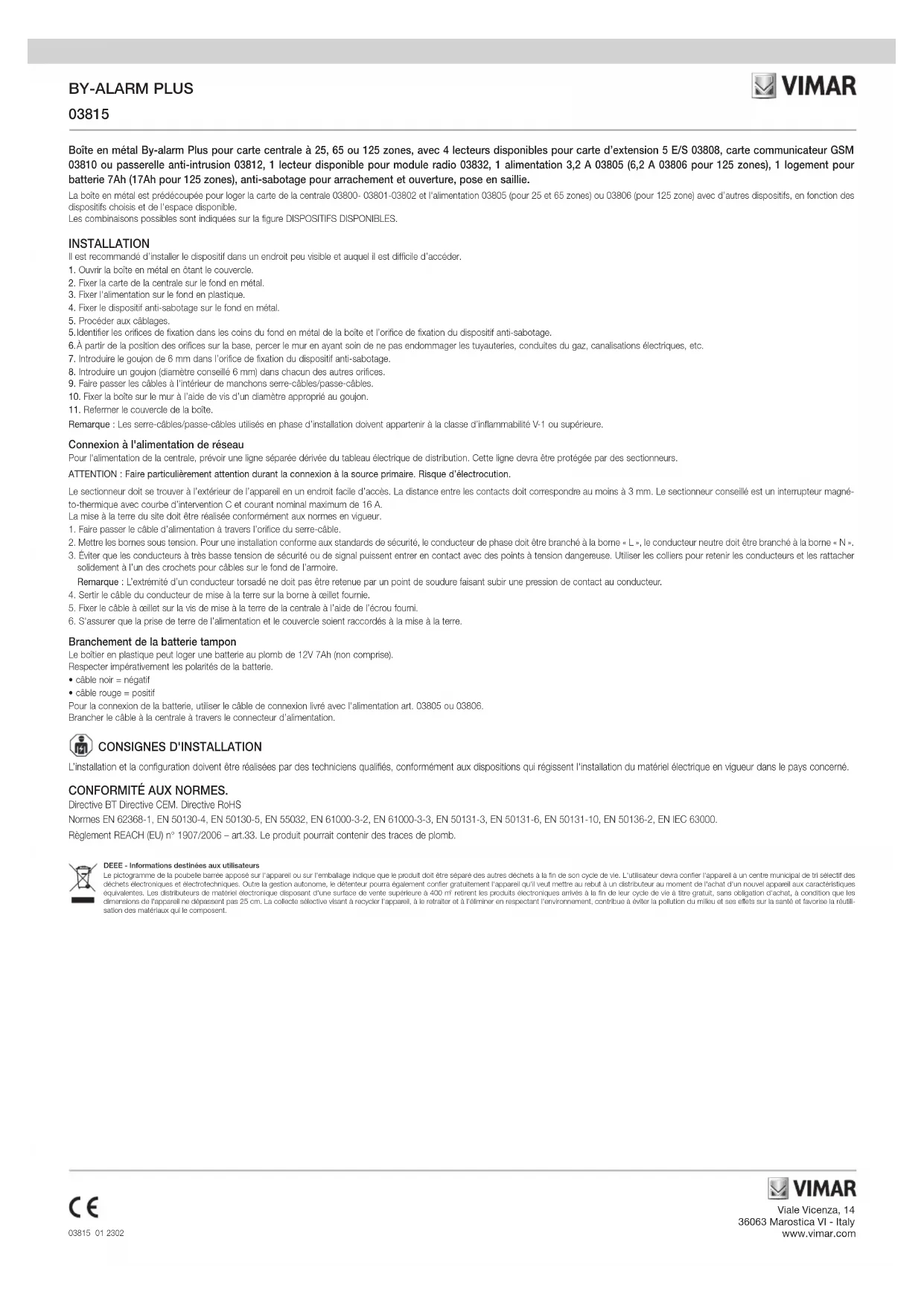

MODE D'EMPLOI 03815 Vimar

Boite en métal By-alarm Plus pour carte centrale à 25, 65 ou 125 zones, avec 4 lecteurs disponibles pour carte d'extension 5 E/S 03808, carte communicateur GSM 03810 ou passerelle anti-intrusion 03812, 1 lecteur disponible pour module radio 03832, 1 alimentation 3,2 A 03805 (6,2 A 03806 pour 125 zones), 1 logement pour batterie 7Ah (17Ah pour 125 zones), anti-sabotage pour arrachement et ouverture, pose en saillie.

La boite en metal est predecoupée pour lager la carte de la centrale 03800- 03801-03802 et l'alimentation 03805 (pour 25 et 65 zones) ou 03806 (pour 125 zone) avec d'autres disposits, en fonction des dispositifs choisis et de I'espace disponible.

Les combinaisons possibles sont indiquées sur la figure DISPOSITIFS DISPONIBLES.

INSTALLATION

Il est recommendé d'installer le dispositif dans un endroit peu visible et auquel il est difficile d'acceder.

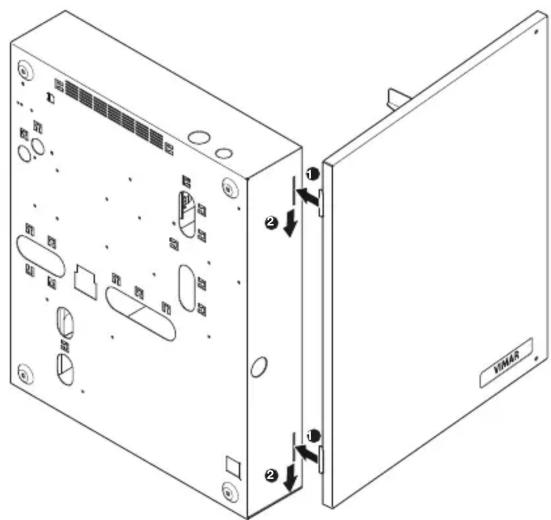

1. Ouvrir la boite en métal en étant le couvercle.
2. Fixer la carte de la centrale sur le fond en métal.
3. Fixer l'alimentation sur le fond en plastique.
4. Fixer le dispositif anti-sabotage sur le fond en métal.
   5.Procederauxcablages.
   5.Identifier les orifices de fixation dans les coins du fond en metal de la boite et l'orifice de fixation du dispositif anti-sabotage.
   6.À partir de la position des orifices sur la base, percer le mur en ayant soin de ne pas endommager les tuyauteries, conduites du gaz, canalisations électriques, etc.
5. Introduire le goujon de 6 mm dans l'orifice de fixation du dispositif anti-sabotage
6. Introduire un goujon (diametre conseilé 6 mm) dans chacun des autres orifices.
7. Faire passer les câbles à l'intérieur de manchons serre-câbles/passé-câbles.
8. Fixer la boite sur le mur à l'aide de vis d'un diamètre approprié au goujon.

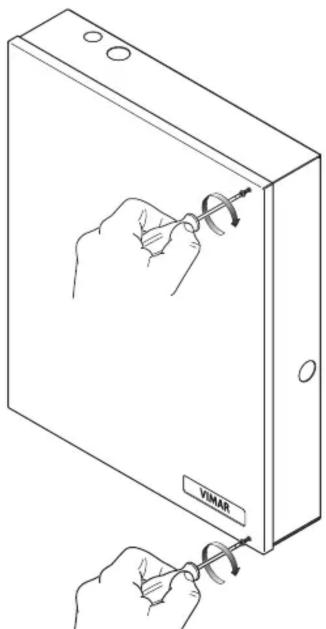

9. Refermer le couvercle de la boite.

Remarque : Les serre-cables/passe-cables utilisés en phase d'installation doit appartenir à la classe d'inflammabilité V-1 ou supérieure.

Connexion à l'alimentation de réseau

Pour l'alimentation de la centrale, prévoir une ligne séparée dérivée du tableau électrique de distribution. Cette ligne devra être protégée par des sectionneurs.

ATTENTION : Faire particulièrement attention durant la connexion à la source primaire. Risque d'électrocution.

Le sectionneur doit se couver à l'extérieur de l'appareil en un endroit facile d'accès. La distance entre les contacts doit correspondre au moins à 3 mm. Le sectionneur conseillé est un interrupteur magnéto-thermique avec courbe d'intervention C et courant nominal maximum de 16 A.

La mise à la terre du site doit être réalisée conformément aux normes en vigueur.

1. Faire passer le cable d'alimentation à travers l'orifice du serre-cable.
2. Metre les bornes sous tension. Pour une installation conforme aux standards de sécurité, le conducteur de phase doit etre branché à la borne « L», le conducteur neutre doit etre branché à la borne « N »
3. Éviter que les conducteurs à très basse tension de sécurité ou de signal puisent entre en contact avec des points à tension dangereuse. Utiliser les colliers pour retenir les conducteurs et les rattachier solidement à l'un des crochets pour câbles sur le fond de l'armoire.
   Remarque : L'extremite d'un conducteur torsadé ne doit pas être retenue par un point de soudure faisant subir une pression de contact au conducteur.
4. Sertir le cable du conducteur de mise à la terre sur la borne à oeillet foumie.
5. Fixer le cable à ceillet sur la vis de mise à la terre de la centrale à l'aide de l'écrou fourni.
6. S'assurer que la prise de terre de l'alimentation et le couvercle soient raccordés à la mise à la terre.

Branchement de la batterie tampon

Le boitier en plastique peut loger une batterie au plomb de 12V 7Ah (non comprise).

Respecter imperatifement les polarités de la batterie.

• cable noir = négatif
• cable rouge = positif
  Pour la connexion de la batterie, utiliser le cable de connexion livré avec l'alimentation art. 03805 ou 03806.
  Brancher le cable à la centrale à travers le connecteur d'alimentation.

CONSIGNES D'INSTALLATION

L'installation et la configuration doivent être réalisées par des techniciens qualifiés, conformément aux dispositions qui régissant l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contérer des traces de plomb.

DEEE - Informations destinées aux utilisateurs

The picoogramme de la poubelle barre apposoed sur l'appareil ou sur l'emballage indicque que le produit doit selever aques des autres dechets a la fin de son cycle de vie. L'utiliser deve confier I'appareil a un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outilra gestion autonome, le détenteur pourra égémenté confier gratifiement I'appareil qu'il veuttre au rebut a un distributeur au moment de I'achat d'un nouvel appliex aux caractéristiques équivalentes. Les distributeurs de materiel électronique disposant d'une surface de vente supérieure a 400 m' retirent les produits électroniques arrivés à la fin de leur cycle de vie a titre gratuite, sans obligation d'achat, a condition que les dimensions de I'applie ne dedpassent pas 25 cm. La collecte sèlective visant à recycler I'applie, a retraitter et a l'éliminer en respectant l'environnement, contribue a évier la pollution du milieu et ses effets sur la santé et favorise la réutilisation des materiaux qui le composet.

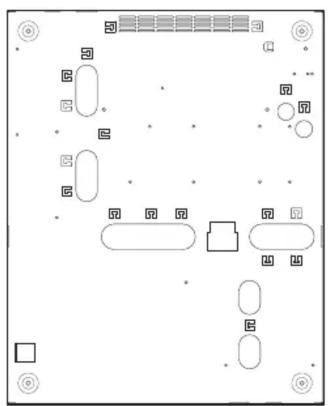

INSTALLATION

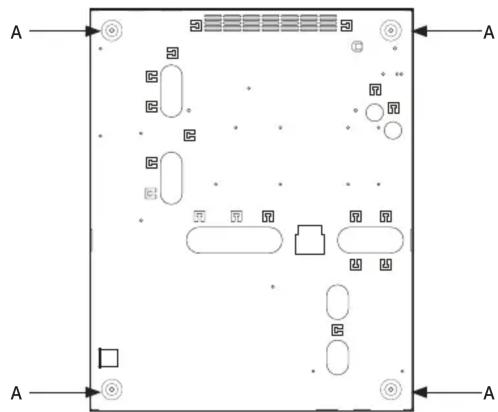

A: Orifice pour fixation murale

1.2.

3.4.

BRANCHEMENTS

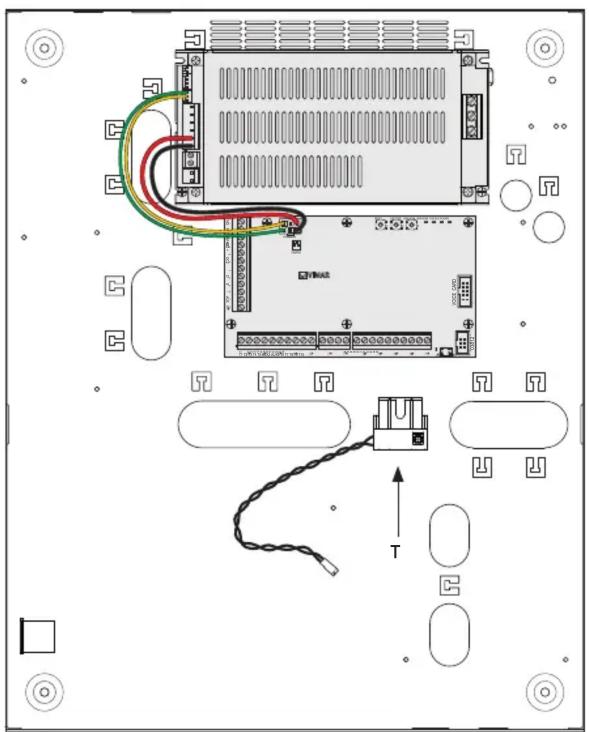

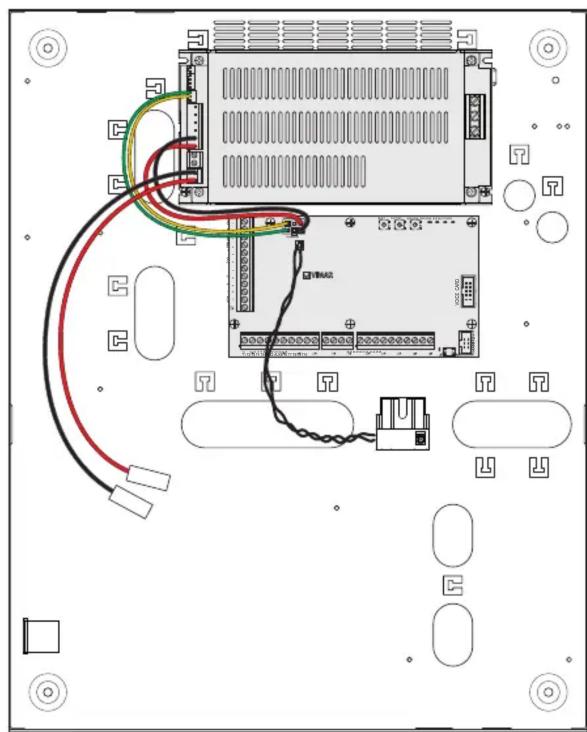

1. Brancher l'alimentation à la centrale 2. Brancher l'alimentation à la batterie

T : Dispositif anti-sabotage à brancher au connecteur ANTI-SABOTAGE de la centrale
N.B: Brancher les câbles d'alimentation 230 V à travers le filtre à ferrite compris

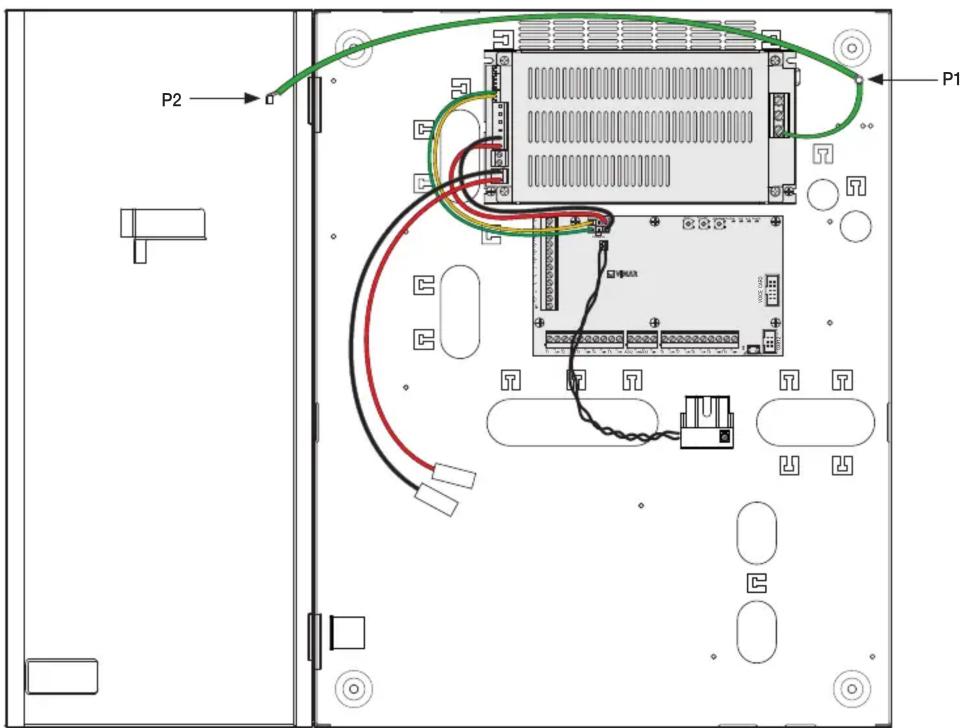

1. Brancher les câbles de mise à la terre entre l'alimentation et la boîte en métal (points P1 et P2)

Les SECTEURS mis en évidence permettant de loger les dispositifs suivants :

A:Alimentation art.03805 ou 03806
B: Logement pour batterie tampon
C: Carte centrale art. 03800 ou 03801 ou 03802
D: Extension art. 03808
E: Extension art. 03808 ou communicateur GSM art. 03810
F: Extension art. 03808 ou passerelle art. 03812
G: Carte synthèse vocale art.03813

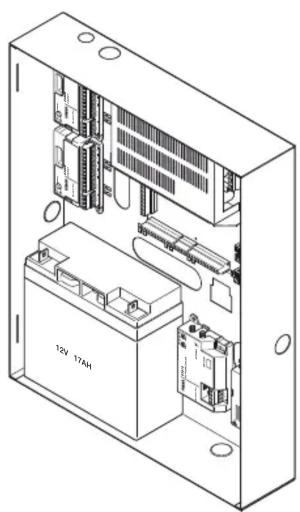

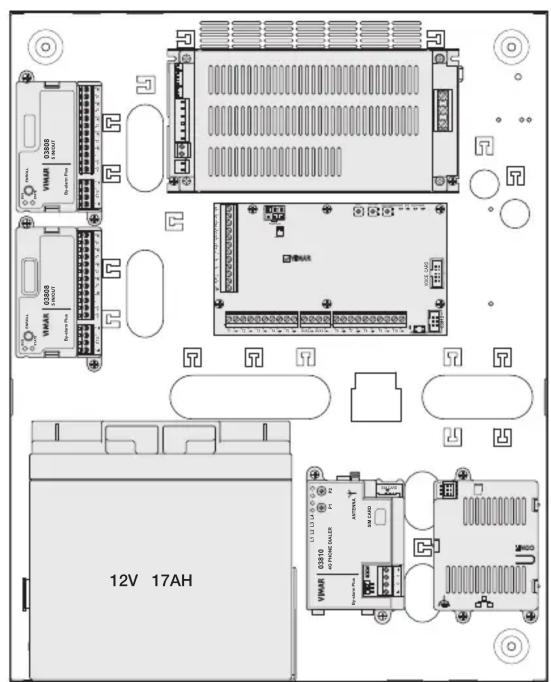

EXAMPLE D'INSTALLATION

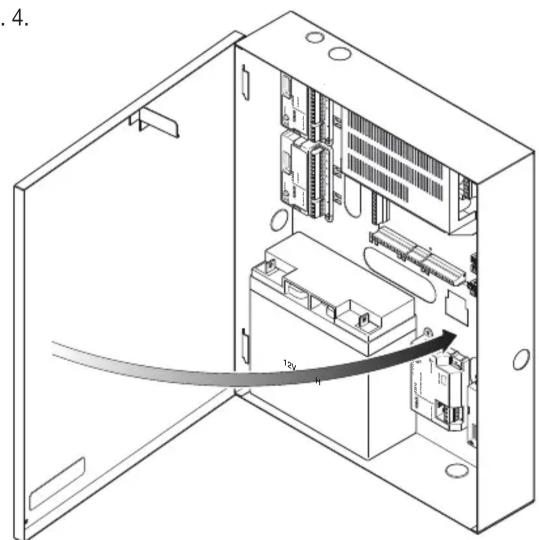

La boîte peut loger :

• Alimentation (A)
• Batterie tampon (B)
• Carte de la centrale (C)
• Passerelle (D)
• Extension (E)
• Communicateur GSM (F)
• Extension (G)
