Caractéristiques techniques	Thermostat numérique programmable, compatible avec systèmes de chauffage et de climatisation.
Plage de température	5°C à 30°C.
Alimentation	Alimentation secteur 230V.
Type d'affichage	Écran LCD rétroéclairé.
Fonctionnalités	Programmation hebdomadaire, mode éco, mode confort.
Utilisation	Installation murale, réglage facile via boutons.
Maintenance	Nettoyage de l'écran avec un chiffon doux, vérification régulière des connexions.
Sécurité	Protection contre les surcharges, conforme aux normes CE.
Informations générales	Garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - TT90 Oreg

Comment réinitialiser mon thermostat Oreg TT90 ?

Pour réinitialiser votre Oreg TT90, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon thermostat Oreg TT90 ne s'allume-t-il pas ?

Vérifiez d'abord que le thermostat est correctement alimenté. Assurez-vous que les piles sont chargées ou que l'appareil est branché à une source d'alimentation fonctionnelle.

Comment changer la température de consigne sur le thermostat Oreg TT90 ?

Pour changer la température de consigne, utilisez les boutons '+' et '-' sur le thermostat jusqu'à atteindre la température souhaitée.

Mon thermostat Oreg TT90 affiche une erreur. Que faire ?

Si un code d'erreur apparaît, consultez le manuel d'utilisation pour le code spécifique. En général, vous pouvez essayer de réinitialiser l'appareil ou de vérifier les connexions.

Comment installer le thermostat Oreg TT90 ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de couper l'alimentation électrique avant de procéder à l'installation.

Le thermostat Oreg TT90 fonctionne-t-il avec une chaudière à gaz ?

Oui, le thermostat Oreg TT90 est compatible avec la plupart des chaudières à gaz. Assurez-vous de vérifier la compatibilité dans le manuel d'utilisation.

Comment mettre à jour le firmware de mon thermostat Oreg TT90 ?

Pour mettre à jour le firmware, connectez le thermostat à l'application mobile Oreg via Bluetooth et suivez les instructions sur l'application pour vérifier et installer les mises à jour disponibles.

Que faire si mon thermostat Oreg TT90 ne communique pas avec mon smartphone ?

Assurez-vous que le Bluetooth est activé sur votre smartphone et que le thermostat est à proximité. Essayez de redémarrer les deux appareils et de vous reconnecter.

MODE D'EMPLOI TT90 Oreg

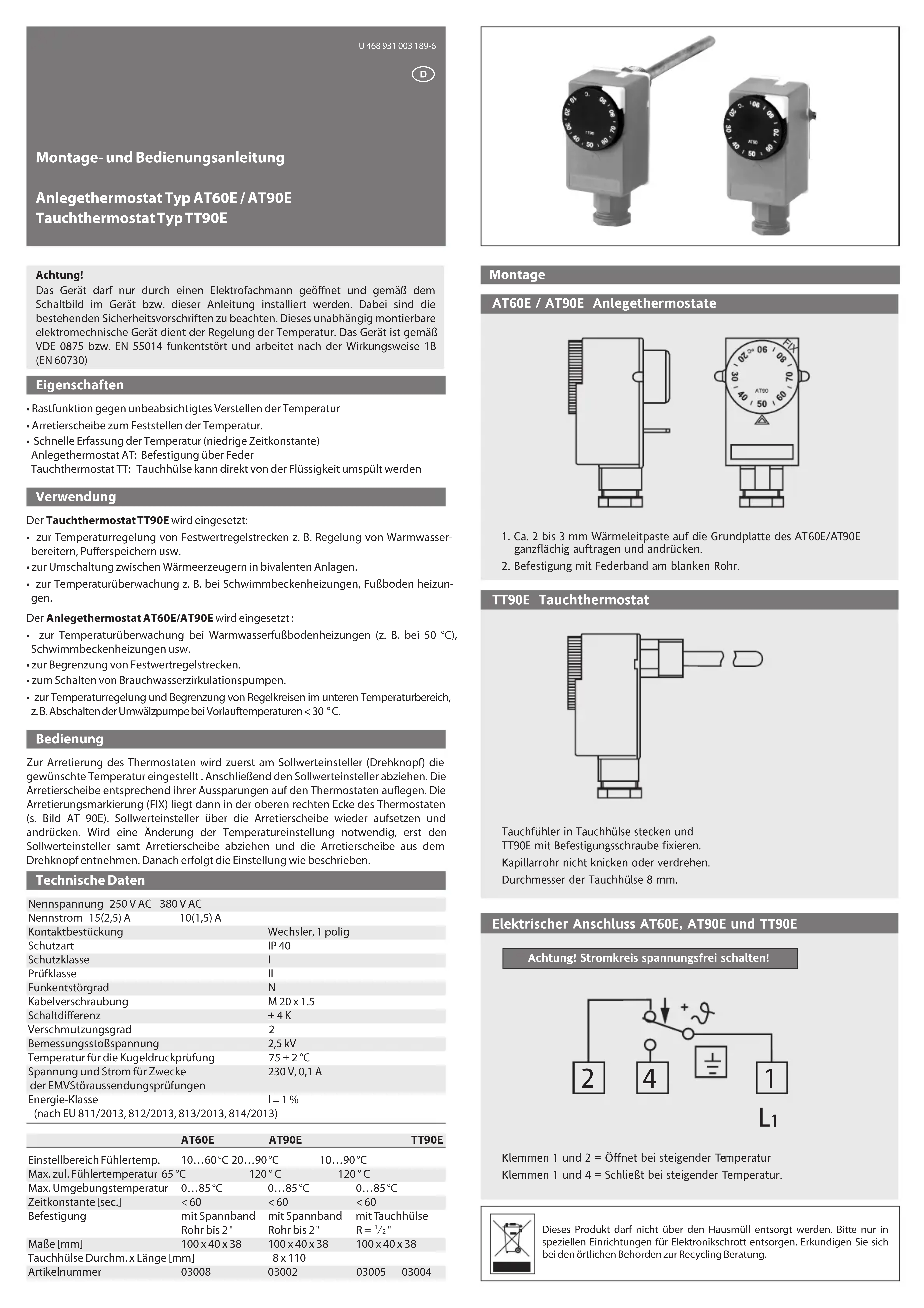

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Bitte nur in speziellen Einrichtungen für Elektronikschrott entsorgen. Erkundigen Sie sich bei den örtlichen Behörden zur Recycling Beratung.Notice d’utilisation et d’installation Thermostat d’applique AT60E/AT90E Thermostat plongeur Type TT90E U 468 931 003 189-6 Attention !L’appareil ne doit être ouvert que par un électricien compétent et être installé selon le schéma de branchement situé sur le couvercle du boîtier ou dans cette notice d’utilisation, tout en respectant les directives de sécurité en vigueur.Cet appareil électromécanique peut être installé séparément et sert à la régulation de la température. L'appareil est antiparasité selon la norme VDE 0875 ou EN 55014 et fonctionne selon le mode 1B (EN 60730). Caractéristiques

• fonction d'encliquetage évitant tout déréglage involontaire de la température• rondelle d'arrêt pour fixer le réglage de la température• détection rapide de la température (constante de temps basse) Thermostat d'applique AT : Fixation par ressort Thermostat à immersion TT : Le doigt de gant peut être directement immergé dans le liquide Application Le thermostat à immersion TT90E s’utilise pour réguler la température des circuits à consigne fixe de chauffe-eau, d’accumulateurs par exemple, etc.• pour commuter entre générateurs de chaleur dans des installations bivalentes.• pour surveiller la température du chauffage d’eau de piscine, des chauffages par le sol par exemple.Le thermostat d’applique AT60E / AT90E s’utilise• pour surveiller la température des chauffages par le sol (à 50 ° C par exemple), des chauffages d’eau de piscine, etc.• pour limiter les circuits à consigne fixe.• pour commuter les circulateurs à eau non potable.• pour réguler la température des circuits de régulation et pour les limiter dans la plage inférieure de température, coupure du circulateur par exemple à une température de départ de < 30 °C. Utilisation Régler tout d’abord la température souhaitée au régulateur à valeur de consigne (bouton rotatif) pour bloquer le thermostat. Retirer ensuite le régulateur à valeur de consigne. Poser le disque de blocage selon ses fentes sur le thermostat. Le marquage de blocage (FIX) se trouve ainsi dans le coin droit en haut du thermostat. Poser le régulateur à valeur de consigne au-dessus du disque de blocage puis l’enfoncer.Retirer d’abord le régulateur à valeur de consigne et le disque de blocage avant de retirer le disque du bouton rotatif si le réglage de la température doit être modifié. Le réglage s’effectue ensuite comme décrit. Données techniques Tension nominale 250 V AC 380 V ACCourant nominal 15(2,5) A 10(1,5) A Brochage Inverseur, unipolaireClasse de protection / classe d’isolation: IP 40 / INiveau de sévérité / degré d’antiparasitage II / NPresse-étoupe M 20 x 1.5Différence de commutation ± 4 KDegré d’encrassement 2Surtension transitoire dimensionnée 2,5 kVTempérature d’essai Brinell 75 ± 2 °CTension et courant de contrôle decompatibilité électromagnétique 230 V; 0,1 AClasse énergétique I = 1 % (selon UE 811/2013, 812/2013, 813/2013, 814/2013) AT60E AT90E TT90E Plage de réglage 10…60 °C 20…90 °C 10…90 °C Temp. de sonde max. adm. 65 °C 120 °C 120 °C Temp. ambiante max. adm. 0…85 °C 0…85 °C 0…85 °C Constante de temps < 60 sec. < 60 sec. < 60 sec. Fixation bande serrage bande serrage avec doigt gant tuyau jusqu’à 2“ tuyau jusqu’à 2“ R=

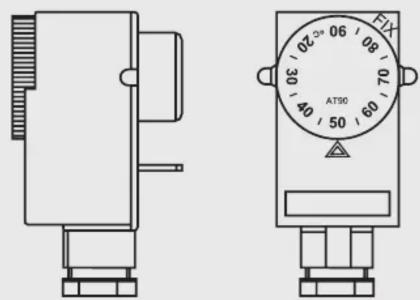

⁄2“ Dimensions [mm] 100 x 40 x 38 100 x 40 x 38 100 x 40 x 38 Doigt de gant (Ø x longueur) [mm] 8 x 110 N° d’article 03008 03002 03005 03004 Schéma de branchement électrique AT60E / AT90E Thermostats d'applique1. Etaler une couche de pâte thermique d’env. 2 à 3 mm sur toute la plaquede base du AT60E/AT90E puis l’enfoncer.2. Fixation à l’aide d’un ressort à la conduite à nu.TT90E Thermostat plongeurPlacer la sonde plongeur dans le doigt de gantTT90E et fixer l’ensemble à l’aide de la vis de fixation.Ne pas plier ni tordre le capillaire.Diamètre du doigt de gant 8 mm.Raccordement électrique des AT60E/AT90E et TT90EAttention! Mettre le circuit hors tension.Bornes 1 et 2 = contact NF si la température s’élève. Bornes 1 et 4 = contact NO si la température s’élève.

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.Assembly and Operating Instructions Clip-on thermostat, Type AT60E / AT90E Immersion thermostat, Type TT90E U 468 931 003 189-6
