MODE D'EMPLOI AT60E Oreg

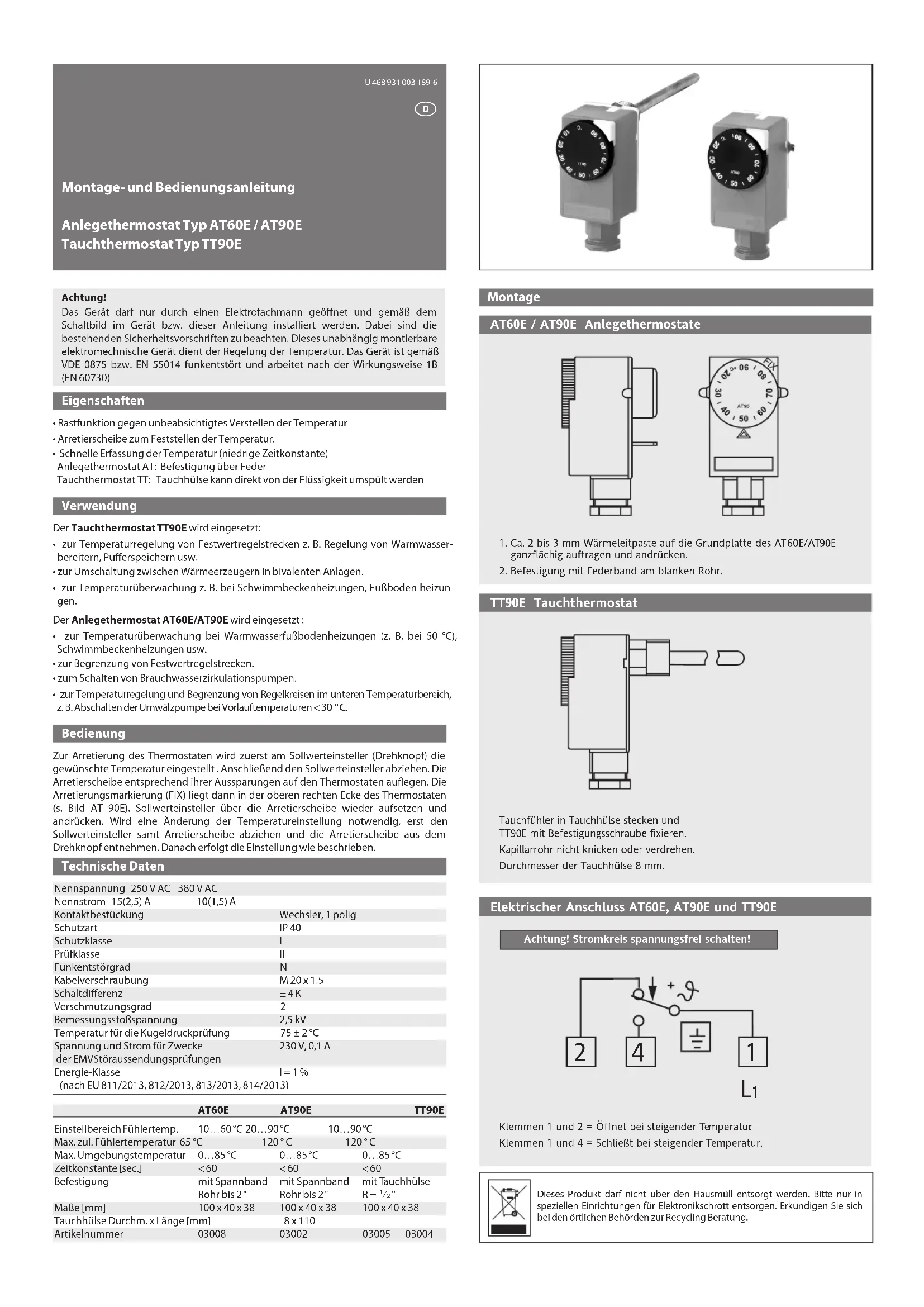

Notice d'utilisation et d'installation

Thermostat d'applique AT60E/AT90E

Thermostat plongeur Type TT90E

Attention!

L'appareil ne doit être ouvert que par un électricien compétent et être installé selon le schéma de branchement situé sur le couvercle du boîtier ou dans cette notice d'utilisation, tout en respectant les directives de sécurité en vigueur.

Cet appareil électromécanique peut être installé séparément et sert à la régulation de la température.

L'appareil est antiparasité selon la norme VDE 0875 ou EN 55014 et fonctionne selon le mode 1B (EN 60730).

Caractéristiques

• fonction d'encliquetage évitant tout déréglage involontaire de la température
• rondelle d'arrêt pour fixer le réglage de la température
• détection rapide de la température (constante de temps basse)
  Thermostat d'applique AT : Fixation par ressort

Thermostat à immersion TT : Le doigt de gant peut être directement immergé dans le liquide

Application

Le thermostat à immersion TT90E s'utilise

• pour réguler la température des circuits à consigne fixe de chauffe-eau, d'accumulateurs par exemple, etc.
• pour commuter entre générateurs de chaleur dans des installations bivalentes.
• pour surveiller la température du chauffage d'eau de piscine, des chauffages par le sol par exemple.

Le thermostat d'applique AT60E / AT90E s'utilise

• pour surveiller la température des chauffages par le sol (à 50 °C par exemple), des chauffages d'eau de piscine, etc.
• pour limiter les circuits à consigne fixe.
• pour commuter les circulateurs à eau non potable.
• pour réguler la température des circuits de régulation et pour les limiter dans la plage inférieure de température, coupure du circulateur par exemple à une température de départ de < 30^ .

Utilisation

Régler tout d'abord la température souhaitée au régulateur à valeur de consigne (bouton rotatif) pour bloquer le thermostat. Retirer ensuite le régulateur à valeur de consigne. Poser le disque de blocage selon ses fentes sur le thermostat. Le marquage de blocage (FIX) se trouve ainsi dans le coin droit en haut du thermostat. Poser le régulateur à valeur de consigne au-dessus du disque de blocage puis l'enfoncer.

Retirer d'abord le régulateur à valeur de consigne et le disque de blocage avant de retirer le disque du bouton rotatif si le réglage de la température doit être modifié. Le réglage s'effectue ensuite comme décrit.

Données techniques

Tension nominale 250 V AC 380 V AC
Courant nominal 15(2,5) A 10(1,5) A
Brochage	Inverseur, unipolaire
Classe de protection / classe d'isolation:	IP 40 / I
Niveau de sévérité / degré d'antiparasitage	II / N
Presse-étoupe	M 20 x 1.5
Différence de commutation	± 4 K
Degré d'encrassement	2
Surtension transitoire dimensionnée	2,5 kV
Température d'essai Brinell	75 ± 2 °C
Tension et courant de contrôle de compatibilité électromagnétique	230 V; 0,1 A
Classe énergétique	I = 1 %
(selon UE 811/2013, 812/2013, 813/2013, 814/2013)

	AT60E	AT90E	TT90E
Plage de réglage	10...60°C	20...90°C	10...90°C
Temp. de sonde max. adm.	65°C	120°C	120°C
Temp. ambiante max. adm.	0...85°C	0...85°C	0...85°C
Constante de temps	< 60 sec.	< 60 sec.	< 60 sec.
Fixation	bande serrage tuyau jusqu'à 2"	bande serrage tuyau jusqu'à 2"	avec doigt gant R= ^1/_2 "
Dimensions [mm]	100 x 40 x 38	100 x 40 x 38	100 x 40 x 38
Doigt de gant (∅ x longueur) [mm]		8 x 110
N° d'article	03008	03002	03005 03004

Schéma de branchement électrique

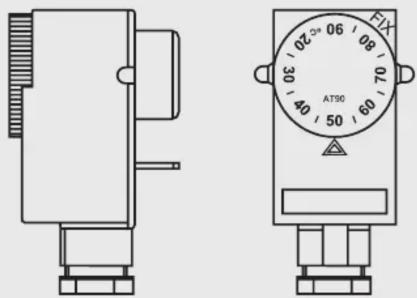

AT60E / AT90E Thermostats d'applique

1. Etaler une couche de pâte thermique d'env. 2 à 3 mm sur toute la plaque de base du AT60E/AT90E puis l'enfoncer.
2. Fixation à l'aide d'un ressort à la conduite à nu.

TT90E Thermostat plongeur

Placer la sonde plongeur dans le doigt de gant TT90E et fixer l'ensemble à l'aide de la vis de fixation.

Ne pas plier ni tordre le capillaire.

Diamètre du doigt de gant 8 mm.

Raccordement électrique des AT60E/AT90E et TT90E

Bornes 1 et 2 = contact NF si la température s'élève.

Bornes 1 et 4 = contact NO si la température s'élève.

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
