Type de produit	Thermostat électromécanique
Marque	Oreg
Modèle	AT90E
Plage de réglage	20 à 90 °C
Température de sonde max. admissible	120 °C
Température ambiante max. admissible	0 à 85 °C
Constante de temps	< 60 secondes
Fixation	Bande de serrage pour tuyau jusqu'à 2 pouces
Dimensions (L x l x h)	100 x 40 x 38 mm
Tension nominale	250 V AC (ou 380 V AC selon configuration)
Courant nominal	15 A (2,5 A) à 250 V AC
Brochage	Inverseur unipolaire
Indice de protection	IP 40
Classe d'isolation	I
Différence de commutation	± 4 K
Presse-étoupe	M 20 x 1,5
Antiparasitage	Niveau II / N
Degré d'encrassement	2
Surtension transitoire dimensionnée	2,5 kV
Température d'essai Brinell	75 ± 2 °C
Tension et courant de contrôle CEM	230 V ; 0,1 A
Classe énergétique	I = 1 %
Numéro d'article	03002
Sécurité	Installation par électricien qualifié ; ne pas ouvrir soi-même
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; débrancher avant nettoyage

FOIRE AUX QUESTIONS - AT90E Oreg

Comment régler la température souhaitée ?

Tournez le bouton rotatif (régulateur à valeur de consigne) pour sélectionner la température. Pour bloquer le réglage, retirez le bouton, placez le disque de blocage avec le marquage 'FIX' en haut à droite, puis remettez le bouton par-dessus.

Quelle est la plage de température du modèle AT90E ?

La plage de réglage est de 20 à 90 °C. La température de sonde maximale admissible est de 120 °C.

Comment installer le thermostat d'applique AT90E ?

Appliquez une couche de pâte thermique (2-3 mm) sur la plaque de base, puis fixez le thermostat à l'aide du ressort sur la conduite à nu. Raccordez électriquement selon le schéma sur le couvercle du boîtier.

Que faire si le thermostat ne commute pas correctement ?

Vérifiez le branchement électrique (bornes 1-2 pour contact NF, bornes 1-4 pour contact NO lorsque la température monte). Assurez-vous que la sonde capte bien la température et que la constante de temps est inférieure à 60 secondes.

Le thermostat AT90E est-il adapté pour le chauffage au sol ?

Oui, il est conçu pour surveiller la température des chauffages par le sol, par exemple à 50 °C. Il peut également être utilisé pour les chauffages d'eau de piscine et la commutation de circulateurs.

Quelle est la différence entre les modèles AT60E, AT90E et TT90E ?

L'AT60E a une plage de 10 à 60 °C et une sonde max à 65 °C. L'AT90E va de 20 à 90 °C (sonde 120 °C). Le TT90E est un thermostat plongeur avec plage 10 à 90 °C et se fixe via un doigt de gant.

Comment nettoyer le thermostat ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ni de liquides.

Quelles sont les précautions de sécurité à respecter ?

L'appareil ne doit être ouvert que par un électricien compétent. L'installation doit suivre le schéma de branchement et respecter les directives de sécurité en vigueur. Débranchez avant toute intervention.

Puis-je remplacer moi-même le thermostat ?

Le remplacement doit être effectué par un électricien qualifié pour éviter tout risque électrique. Suivez les instructions de montage et de raccordement fournies.

Où puis-je trouver des pièces détachées pour le AT90E ?

Contactez le service après-vente Oreg ou les revendeurs agréés. L'appareil n'est pas conçu pour être réparé par l'utilisateur ; faites appel à un professionnel.

MODE D'EMPLOI AT90E Oreg

Notice d'utilisation et d'installation

Thermostat d'applique AT60E/AT90E

Thermostat plongeur Type TT90E

Attention!

L'appareil ne doit être ouvert que par un électricien compétent et être installé selon le schéma de branchement situé sur le couvercle du boîtier ou dans cette notice d'utilisation, tout en respectant les directives de sécurité en vigueur.

Cet appareil électromécanique peut être installé séparément et sert à la régulation de la température.

L'appareil est antiparasité selon la norme VDE 0875 ou EN 55014 et fonctionne selon le mode 1B (EN 60730).

Caractéristiques

• fonction d'encliquetage évitant tout déréglage involontaire de la température
• rondelle d'arrêt pour fixer le réglage de la température
• détection rapide de la température (constante de temps basse)
  Thermostat d'applique AT : Fixation par ressort

Thermostat à immersion TT : Le doigt de gant peut être directement immergé dans le liquide

Application

Le thermostat à immersion TT90E s'utilise

• pour réguler la température des circuits à consigne fixe de chauffe-eau, d'accumulateurs par exemple, etc.
• pour commuter entre générateurs de chaleur dans des installations bivalentes.
• pour surveiller la température du chauffage d'eau de piscine, des chauffages par le sol par exemple.

Le thermostat d'applique AT60E / AT90E s'utilise

• pour surveiller la température des chauffages par le sol (à 50 °C par exemple), des chauffages d'eau de piscine, etc.
  • pour limiter les circuits à consigne fixe.
• pour commuter les circulateurs à eau non potable.
• pour réguler la température des circuits de régulation et pour les limiter dans la plage inférieure de température, coupure du circulateur par exemple à une température de départ de < 30^ .

Utilisation

Régler tout d'abord la température souhaitée au régulateur à valeur de consigne (bouton rotatif) pour bloquer le thermostat. Retirer ensuite le régulateur à valeur de consigne. Poser le disque de blocage selon ses fentes sur le thermostat. Le marquage de blocage (FIX) se trouve ainsi dans le coin droit en haut du thermostat. Poser le régulateur à valeur de consigne au-dessus du disque de blocage puis l'enfoncer.

Retirer d'abord le régulateur à valeur de consigne et le disque de blocage avant de retirer le disque du bouton rotatif si le réglage de la température doit être modifié. Le réglage s'effectue ensuite comme décrit.

Données techniques

Tension nominale 250 V AC 380 V AC
Courant nominal 15(2,5) A 10(1,5) A
Brochage	Inverseur, unipolaire
Classe de protection / classe d'isolation:	IP 40 / I
Niveau de sévérité / degré d'antiparasitage	II / N
Presse-étoupe	M 20 x 1.5
Différence de commutation	± 4 K
Degré d'encrassement	2
Surtension transitoire dimensionnée	2,5 kV
Température d'essai Brinell	75 ± 2 °C
Tension et courant de contrôle de compatibilité électromagnétique	230 V; 0,1 A
Classe énergétique	I = 1 %
(selon UE 811/2013, 812/2013, 813/2013, 814/2013)

	AT60E	AT90E	TT90E
Plage de réglage	10...60°C	20...90°C	10...90°C
Temp. de sonde max. adm.	65°C	120°C	120°C
Temp. ambiante max. adm.	0...85°C	0...85°C	0...85°C
Constante de temps	< 60 sec.	< 60 sec.	< 60 sec.
Fixation	bande serrage tuyau jusqu'à 2"	bande serrage tuyau jusqu'à 2"	avec doigt gant R= ^1/_2 "
Dimensions [mm]	100 x 40 x 38	100 x 40 x 38	100 x 40 x 38
Doigt de gant (∅ x longueur) [mm]		8 x 110
N° d'article	03008	03002	03005 03004

Schéma de branchement électrique

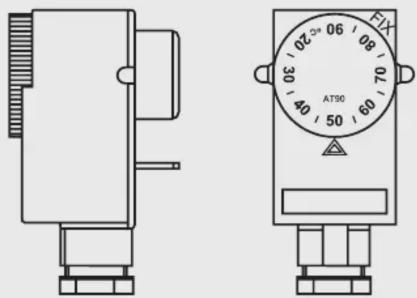

AT60E / AT90E Thermostats d'applique

1. Etaler une couche de pâte thermique d'env. 2 à 3 mm sur toute la plaque de base du AT60E/AT90E puis l'enfoncer.
2. Fixation à l'aide d'un ressort à la conduite à nu.

TT90E Thermostat plongeur

Placer la sonde plongeur dans le doigt de gant TT90E et fixer l'ensemble à l'aide de la vis de fixation.

Ne pas plier ni tordre le capillaire.

Diamètre du doigt de gant 8 mm.

Raccordement électrique des AT60E/AT90E et TT90E

Bornes 1 et 2 = contact NF si la température s'élève.

Bornes 1 et 4 = contact NO si la température s'élève.

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
