VDV427014 - Outil à main Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil à main
Marque	Klein Tools
Modèle	VDV427014
Utilisation principale	Sertissage et coupe de fils sur panneaux Krone
Fonctions intégrées	Crochet, pointe de touche, détecteur de panneau
Stockage des accessoires	Compartiments latéraux avec languette de détente
Mécanisme d'impact	Verrouillable par rotation du cadran (fentes perpendiculaires = verrouillé)
Détecteur de panneau	Levier latéral pour activer/désactiver ; empêche l'impact si panneau absent
Matériau du corps	Métal et plastique résistant
Dimensions (estimation)	Environ 190 x 50 x 30 mm
Poids (estimation)	Environ 280 g
Alimentation	Aucune (outil manuel)
Entretien	Nettoyer avec un chiffon doux sec ; éviter les solvants
Sécurité	Verrouiller l'impact lors du rangement ; utiliser le détecteur de panneau
Pièces détachées	Crochet et pointe de touche remplaçables via Klein Tools
Réparabilité	Modules interchangeables par l'utilisateur (sous réserve de compétence)
Garantie	Standard Klein Tools (généralement à vie)
Pays de fabrication	États-Unis

FOIRE AUX QUESTIONS - VDV427014 Klein Tools

Comment déplier le crochet ou la pointe de touche ?

Appuyez sur la languette de détente située sur le côté de l'outil correspondant à la fonction souhaitée. Le crochet ou la pointe se dépliera automatiquement.

Comment ranger le crochet et la pointe de touche ?

Poussez-les délicatement vers le côté de l'outil jusqu'à ce qu'ils s'enclenchent dans leur compartiment de rangement.

Comment verrouiller le mécanisme d'impact ?

Faites pivoter le cadran de sorte que les fentes soient perpendiculaires à l'axe de l'outil. La position déverrouillée correspond aux fentes parallèles à l'outil.

À quoi sert le détecteur de panneau ?

Il détecte la présence d'un panneau de sertissage Krone. Lorsqu'il est activé, l'outil n'impacte que si un panneau est en place, évitant ainsi les faux coups.

Comment activer ou désactiver le détecteur de panneau ?

Actionnez le levier sur le côté de l'outil. En position latérale, le détecteur est activé ; en position médiane, il est désactivé.

Quel type de fil puis-je sertir avec cet outil ?

Cet outil est conçu pour les connecteurs Krone et les panneaux de sertissage compatibles, généralement utilisés pour le câblage réseau (RJ45, téléphonique).

L'outil peut-il couper le fil ?

Oui, le mécanisme d'impact coupe automatiquement le fil en excès lors du sertissage sur un panneau Krone.

Comment entretenir l'outil ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants ni d'eau. Huilez légèrement les parties mobiles si nécessaire.

Où puis-je trouver des pièces de rechange ?

Contactez Klein Tools ou un revendeur agréé. Le crochet et la pointe de touche sont remplaçables individuellement.

Que faire si le mécanisme d'impact ne fonctionne plus ?

Vérifiez que le détecteur de panneau est activé et qu'un panneau est présent. Si le problème persiste, contactez le service après-vente Klein Tools.

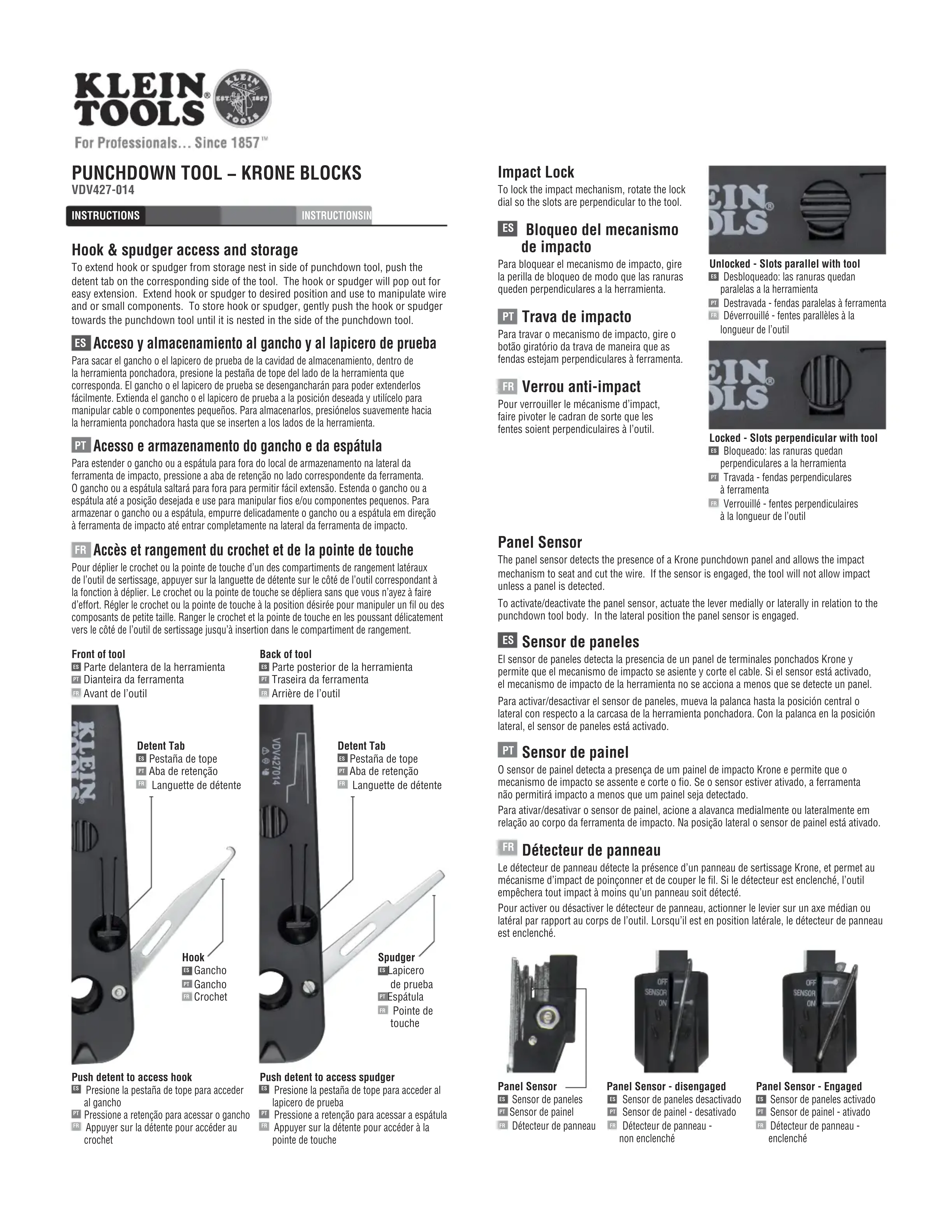

MODE D'EMPLOI VDV427014 Klein Tools

FR Accès et rangement du crochet et de la pointe de touche

Pour déplier le crochet ou la pointe de touche d'un des compartments de rangement latéraux de l'outil de sertissage, appuyer sur la languette de détente sur le côté de l'outil correspondant à la fonction à déplier. Le crochet ou la pointe de touche se dépliera sans que vous n'ayez a fait d'effort. Régler le crochet ou la pointe de touche à la position désirée pour manipulier un fil ou des composants de petite taille. Ranger le crochet et la pointe de touche en les poussant delicatement vers le côté de l'outil de sertissage jusqu'à insertion dans le compartment de rangement.

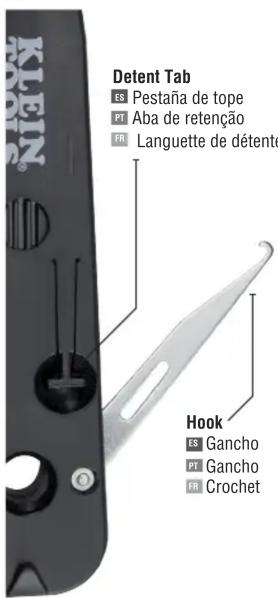

Front of tool

Parte delantera de la herramienta
Dienteira da ferramenta
Avant de l'outil

Pour verruiller le mécanisme d'impact, faire pivoter le cadran de sorte que les fentes soient perpendiculars à l'outil.

Desbloqueado: las ranuras queand paralelas a la herramienta
Destravada - fendas paralelas à ferramenta
Déverrouillé - fentes parallées à la longueur de l'outil

FR Detecteur de panneau

Le détector d'panneau détecte la présence d'un panneau de sertissage Krone, et permet au mécanisme d'impact de poinconner et de couper le fil. Si le détector est enclenché, l'util empêchera tout impact à moins qu'un panneau soit détecté.

Pour activer ou déactiver le détector du panneau, actionner le levier sur un axe Médian ou l'extrés par rapport au corps de l'util. Lorsqu'il est en position latérale, le détector du panneau est enclopenche.

Panel Sensor

Sensor de paneles Sensor de painel
Deteur de panneau
