Type de produit	Commutateur réseau PoE géré
Modèle	CRS112-8P-4S-IN (CRS1128P4SIN)
Nombre de ports	12 (8 ports Gigabit Ethernet PoE, 4 ports SFP)
Alimentation PoE	8 ports PoE (norme 802.3af/at, puissance totale jusqu'à 120W)
Alimentation électrique	Entrée DC : 18-28 V DC ou 48-57 V DC via jack ; adaptateur fourni : 28 V, 3,4 A
Consommation maximale	Environ 95 W (sans PoE)
Indice de protection	IP20
Température de fonctionnement	0 °C à +60 °C
Température de stockage	-20 °C à +70 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Classe de l'équipement	Classe A (utilisable en environnement domestique, peut provoquer des interférences)
Installation	Intérieur uniquement, sur surface plane ou montage mural (kit fourni)
Logiciel de gestion	RouterOS v7, configuration via Winbox ou interface web
Adresse IP par défaut	192.168.88.1 (connexion via MAC si non disponible)
Garantie	2 ans (selon conditions du fabricant)
Pays d'origine	Lettonie (fabricant : Mikrotikls SIA)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux
Pièces détachées et réparabilité	Pas de pièce détachée disponible ; l'appareil n'est pas réparable par l'utilisateur
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau ou au feu ; utiliser uniquement l'adaptateur fourni

FOIRE AUX QUESTIONS - CRS1128P4SIN Mikrotik

Comment réinitialiser le commutateur Mikrotik CRS112-8P-4S-IN aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que le voyant clignote. Relâchez, l'appareil redémarre avec les réglages d'usine (adresse IP 192.168.88.1, utilisateur admin, pas de mot de passe).

Comment configurer le VLAN sur ce switch Mikrotik ?

Connectez-vous via Winbox ou l'interface web. Allez dans Switch > VLAN. Créez les VLANs souhaités et assignez les ports aux VLANs. Utilisez le mode 'Hardware offload' si pris en charge pour de meilleures performances.

Quelle est la puissance PoE maximale par port ?

Chaque port PoE peut fournir jusqu'à 15,4 W (802.3af) ou 30 W (802.3at) selon l'alimentation. La puissance totale PoE disponible est limitée par l'adaptateur secteur (environ 120 W).

Puis-je utiliser une alimentation alternative 48-57 V ?

Oui, le commutateur accepte une entrée DC de 48 à 57 V via le jack d'alimentation. Cela peut être utile pour utiliser une alimentation PoE externe ou un bloc batterie. Assurez-vous que la polarité et le courant sont corrects (3,4 A minimum).

Comment mettre à jour le firmware RouterOS ?

Téléchargez la dernière version depuis le site Mikrotik. Connectez-vous via Winbox, allez dans Files, glissez le package, puis redémarrez. Ou utilisez la fonction Check for updates dans System > Software si l'appareil est connecté à Internet.

Puis-je utiliser ce switch en extérieur ?

Non, ce commutateur est conçu pour une utilisation en intérieur uniquement (indice IP20). Il ne résiste ni à la poussière ni à l'humidité. Pour une installation extérieure, placez-le dans un boîtier étanche adapté.

Comment connecter une fibre optique via les ports SFP ?

Insérez un module SFP compatible (gigabit ou 100 Mbit) dans les ports SFP. Utilisez un câble fibre avec les connecteurs appropriés. La configuration se fait via Interfaces dans RouterOS. Les ports SFP sont également configurables en ports combo avec les ports cuivre correspondants.

Que faire si je ne parviens pas à me connecter à l'adresse IP par défaut ?

Assurez-vous que votre ordinateur est sur le même sous-réseau (192.168.88.x). Essayez d'utiliser Winbox et l'onglet Neighbors pour trouver l'appareil via son adresse MAC. Si rien ne fonctionne, effectuez une réinitialisation d'usine.

Ce switch prend-il en charge le routage ?

Oui, le CRS112-8P-4S-IN exécute RouterOS v7, ce qui permet le routage de base (OSPF, BGP, etc.) Cependant, ses performances en routage sont limitées par rapport à un routeur dédié. Il est principalement destiné à la commutation de couche 2 avec fonctionnalités avancées.

Comment installer le commutateur en rack ?

Ce modèle est au format 1U et peut être monté en rack avec le kit fourni. Fixez les équerres de montage sur les côtés, puis vissez l'appareil dans le rack. Assurez-vous que la ventilation est suffisante et que la température ambiante ne dépasse pas 60 °C.

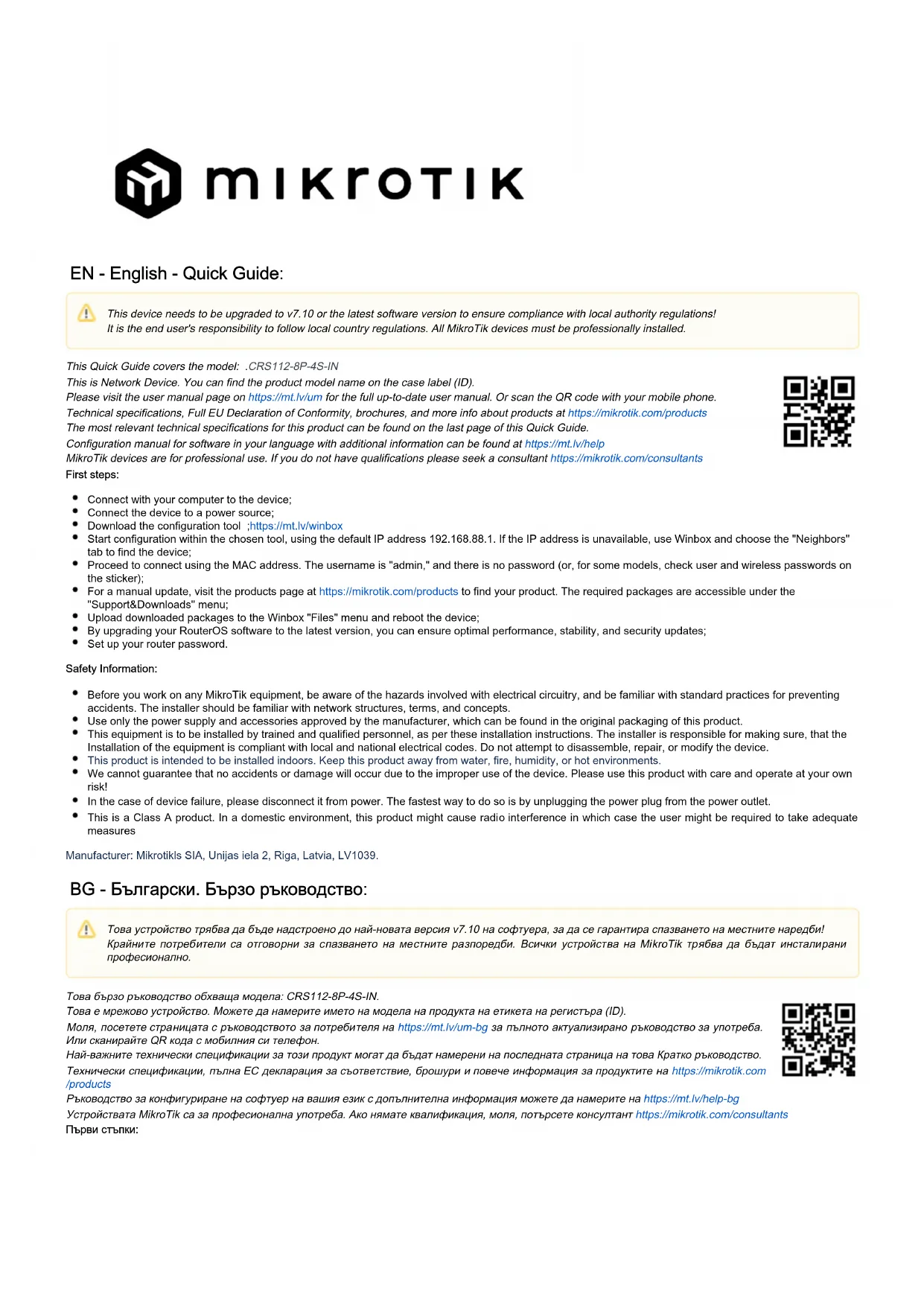

MODE D'EMPLOI CRS1128P4SIN Mikrotik

Cet appareil doit être mis à niveau vers la dernière version v7.10 du logiciel pour garantir la conformité aux réglementations des autorités locales! Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installés par des professionnels.

Ce guide rapide couvre le modèle: CRS112-8P-4S-IN.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre ordinateur à l'appareil;
• Connectez l'appareil à une source d'alimentation;
• Téléchargez l'outil de configuration ;https://mt.lv/winbox
• Démarrez la configuration dans l'outil choisi en utilisant l'adresse IP par défaut 192.168.88.1. Si l'adresse IP n'est pas disponible, utilisez Winbox et choisissez l'onglet "Neighbors" pour trouver le périphérique;
• Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
• Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles sous le menu "Support&Downloads";
• Téléchargez les packages téléchargés dans le menu "Files" de Winbox et redémarrez l'appareil;
• En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, la stabilité et les mises à jour de sécurité;
• Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard pour prévenir les accidents. L'installateur doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement le bloc d'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec précaution et opérer à vos risques et périls !
• En cas de panne de l'appareil, veuillez le débrancher de l'alimentation. Le moyen le plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
• Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Параметры входной мощности продукта	(EN) DC Adapter Output Specification, (V/A)(DE) Ausgangsspezifikationen des Gleichstromadapters, (V/A)(FR) Spécifications de sortie de l'adaptateur de courant continu, (V/A)(IT) Specifiche di uscita dell'adattatore di corrente continua,(V/A)(ES) Especificaciones de salida del adaptador de corriente continua, (V/A)(RU) Выходные характеристики адаптера постоянного тока, (B/A)		(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature (DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
	Voltage, V	Current, A
DC Jack (18 - 28 V DC)DC Jack (48 - 57 V DC)	28 3.4 IP20 ± 0^..+60^
