Тип продукта	Управляемый PoE коммутатор
Модель	CRS112-8P-4S-IN (CRS1128P4SIN)
Количество портов	12 (8 портов Gigabit Ethernet PoE, 4 порта SFP)
Питание PoE	8 портов PoE (стандарт 802.3af/at, общая мощность до 120 Вт)
Электропитание	Вход DC: 18-28 В постоянного тока или 48-57 В постоянного тока через разъём; в комплекте адаптер: 28 В, 3,4 А
Максимальное потребление	Примерно 95 Вт (без PoE)
Степень защиты	IP20
Рабочая температура	от 0 °C до +60 °C
Температура хранения	от -20 °C до +70 °C
Рабочая влажность	от 5% до 95% (без конденсации)
Класс оборудования	Класс A (можно использовать в бытовых условиях, может вызывать помехи)
Установка	Только внутри помещений, на ровной поверхности или настенный монтаж (комплект входит в комплект)
Программное обеспечение управления	RouterOS v7, настройка через Winbox или веб-интерфейс
IP-адрес по умолчанию	192.168.88.1 (подключение через MAC, если недоступен)
Гарантия	2 года (согласно условиям производителя)
Страна происхождения	Латвия (производитель: Mikrotikls SIA)
Обслуживание и чистка	Отключите перед очисткой; используйте сухую безворсовую ткань
Запасные части и ремонтопригодность	Запасные части не доступны; устройство не подлежит ремонту пользователем
Безопасность	Не вскрывать, не подвергать воздействию воды или огня; использовать только прилагаемый адаптер

Часто задаваемые вопросы - CRS1128P4SIN Mikrotik

Как сбросить коммутатор Mikrotik CRS112-8P-4S-IN до заводских настроек?

Для сброса нажмите и удерживайте кнопку Reset на задней панели устройства примерно 5 секунд, пока индикатор не начнет мигать. Отпустите, устройство перезагрузится с заводскими настройками (IP-адрес 192.168.88.1, пользователь admin, без пароля).

Как настроить VLAN на этом коммутаторе Mikrotik?

Подключитесь через Winbox или веб-интерфейс. Перейдите в Switch > VLAN. Создайте нужные VLAN и назначьте порты VLAN. Используйте режим 'Hardware offload', если поддерживается, для лучшей производительности.

Какова максимальная мощность PoE на порт?

Каждый порт PoE может обеспечивать до 15,4 Вт (802.3af) или 30 Вт (802.3at) в зависимости от питания. Общая доступная мощность PoE ограничена сетевым адаптером (около 120 Вт).

Могу ли я использовать альтернативный источник питания 48-57 В?

Да, коммутатор принимает вход DC от 48 до 57 В через разъем питания. Это может быть полезно для использования внешнего источника PoE или аккумулятора. Убедитесь, что полярность и ток правильные (не менее 3,4 А).

Как обновить прошивку RouterOS?

Загрузите последнюю версию с сайта Mikrotik. Подключитесь через Winbox, перейдите в Files, перетащите пакет, затем перезагрузите. Или используйте функцию Check for updates в System > Software, если устройство подключено к Интернету.

Можно ли использовать этот коммутатор на улице?

Нет, этот коммутатор предназначен только для внутреннего использования (степень защиты IP20). Он не устойчив к пыли и влаге. Для наружной установки поместите его в подходящий герметичный корпус.

Как подключить оптоволокно через порты SFP?

Вставьте совместимый модуль SFP (гигабит или 100 Мбит) в порты SFP. Используйте оптоволоконный кабель с соответствующими разъемами. Настройка производится через Interfaces в RouterOS. Порты SFP также можно настроить как комбинированные порты с соответствующими медными портами.

Что делать, если не удается подключиться к IP-адресу по умолчанию?

Убедитесь, что ваш компьютер находится в той же подсети (192.168.88.x). Попробуйте использовать Winbox и вкладку Neighbors, чтобы найти устройство по его MAC-адресу. Если ничего не помогает, выполните сброс до заводских настроек.

Поддерживает ли этот коммутатор маршрутизацию?

Да, CRS112-8P-4S-IN работает под управлением RouterOS v7, что позволяет базовую маршрутизацию (OSPF, BGP и т.д.). Однако его производительность маршрутизации ограничена по сравнению с выделенным маршрутизатором. Он в основном предназначен для коммутации уровня 2 с расширенными функциями.

Как установить коммутатор в стойку?

Эта модель имеет форм-фактор 1U и может быть установлена в стойку с помощью прилагаемого комплекта. Закрепите монтажные кронштейны по бокам, затем прикрутите устройство к стойке. Убедитесь, что вентиляция достаточная и температура окружающей среды не превышает 60 °C.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CRS1128P4SIN Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039.

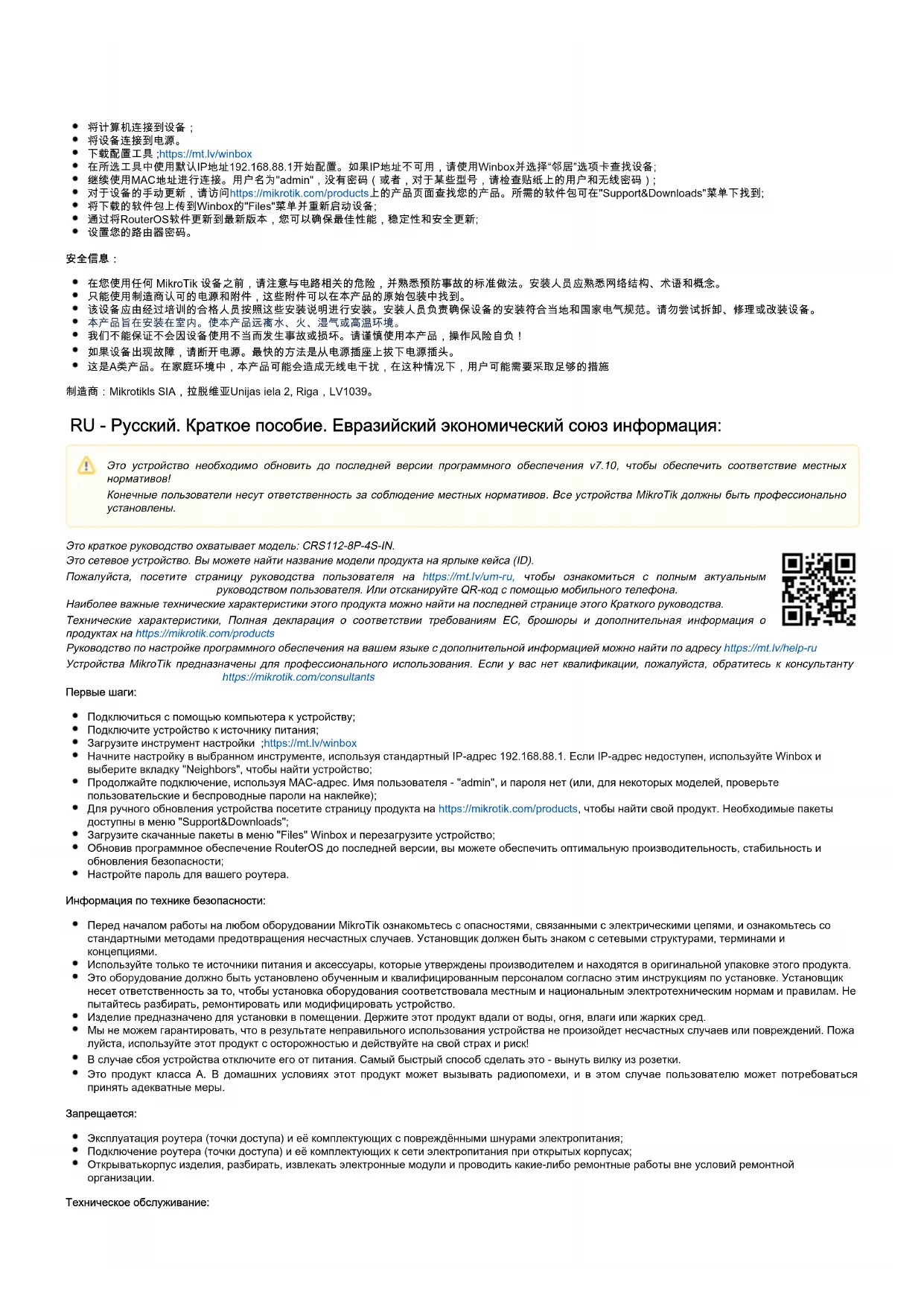

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство необходимо обновить до последней версии программного обеспечения v7.10, чтобы обеспечить соответствие местных нормативов!

Конечные пользователи несут ответственность за соблюдение местных нормативов. Все устройства MikroTik должны быть профессионально установлены.

Это краткое руководство охватывает модель: CRS112-8P-4S-IN.

Это сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, Полная декларация о соответствии требованиям ЕС, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Подключиться с помощью компьютера к устройству;
• Подключите устройство к источнику питания;
  • Загрузите инструмент настройки ;https://mt.lv/winbox
• Начните настройку в выбранном инструменте, используя стандартный IP-адрес 192.168.88.1. Если IP-адрес недоступен, используйте Winbox и выберите вкладку "Neighbors", чтобы найти устройство;
• Продолжайте подключение, используя MAC-адрес. Имя пользователя - "admin", и пароля нет (или, для некоторых моделей, проверьте пользовательские и беспроводные пароли на наклейке);
• Для ручного обновления устройства посетите страницу продукта на https://mikrotik.com/products, чтобы найти свой продукт. Необходимые пакеты доступны в меню "Support&Downloads";
• Загрузите скачанные пакеты в меню "Files" Winbox и перезагрузите устройство;
• Обновив программное обеспечение RouterOS до последней версии, вы можете обеспечить оптимальную производительность, стабильность и обновления безопасности;
• Настройте пароль для вашего роутера.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими целями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Изделие предназначено для установки в помещении. Держите этот продукт вдали от воды, огня, влаги или жарких сред.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
  • Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
• Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
• Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:
